creo/proe 对孔进行分组后，怎可以统一修改孔的颜色呢？该如何操作，数模导出成stp格式后修改的颜色能保留

1、外壳料厚是怎么确定是否合适的 2、分型线位置放在那个地方，分完之后会不会有一圈印子啊？ 3、钣金件固定在主体外壳上，最初是靠那两个柱子，我看图上好像表示的是紧配，那么对于钣金件那两个孔的位置精度怎么保证啊？公差一般给多少，还有对应的主体外壳上的那两个配合柱子的公差一般给多少啊？ 4、钣金的厚度选的是多少啊？铆螺母的时候会不会导致铆不紧或者变形啊？ 5钣金和后壳螺钉连接的部位，钣金上是铆螺母吗？

今天安装了一下Creo4.0 M150版本，安装说明如下： 1. Copy folder "PTC.LICENSE.WINDOWS.2021-03-11-SSQ" to temporary directory and run "FillLicense.bat". The "PTC_D_SSQ.dat" file near batch script contains the license file

PROE和UG UG和PROE在模具设计领域都有各自的优势，尽管它们具有不同的特点和优点，但在某些方面，它们能够相互补充，达到更好的设计效果。 UG在制造加工领域有着得天独厚的优势，其CAM强大的功能在制作加工程式方面非常突出，特别是刀路计算、加工模拟以及后处理。在模具设计领域，UG的功能和PROE基本上平分秋色，但是UG在出工程图方面略有些不足，导出dwg图档易出现多余线条，需要经过二次修改，浪

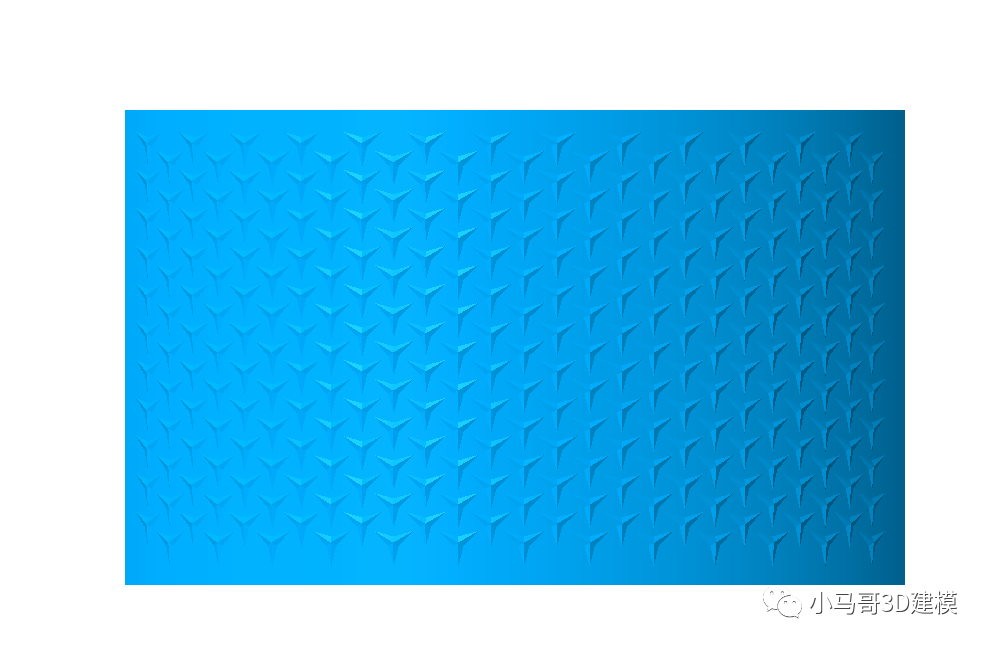

一、拉伸一个圆弧曲面。 二、在曲面与基准面选中生成基准点。 三、将曲面展平，原点选择刚刚做的基准点。 四、将展平面组加厚生成实体1mm。 五、拉伸一个三角星，注意添加锥度70度，这样可以生成一个封闭三星堆。 六、将三星进行阵列。 七、将单个三星堆实体化。 八、将实体化三星堆阵列。 九、将纹理实体进行展平面组变形，得到折弯实体。 十、得到最后曲面纹理。 文章来源：小马哥3D建模

在进行Creo仿真分析前，需注意工作目录路径不能含有中文； 本例基于Creo9.0软件； 本例分析结构在自重下的变形。 01 打开Simulate 在菜单栏选择应用程序——仿真——Simulate。 在界面中选择功能区的主页——设置——切换至结构模式。 02 设置材料 在界面中选择功能区的主页——材料栏，点击"材料"进入，选择所需要的材料（软件有自带的材料，包含杨氏模量、泊松比等系数）。 在界面中

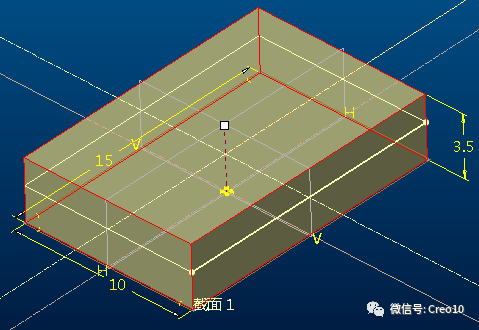

1.如果我们知道一个四方零件的底面积和体积，在Creo软件中如何求出零件的长、宽、高？下面我们以一个四方体特征为例做一个详细的讲解： 2.双击零件，把鼠标左键选中尺寸，然后右键选择尺寸，把长方体的长、宽、高三个尺寸d1,d2,d3,尺寸名称分别改成long、wide、high如下图： 3.如果我们对现在的长方体底面积定义为200mm²，体积定义为350mm³，这时候我们要用到solve语句，是求解

大家好，这节教程分享一个简单的渐消面绘制，创建渐消面不能够一次性的做出来，一般需要分多个曲面结合，这样做出来的渐消面才是我们想要的一个效果。 这节教程使用了如何打点做线，样式曲线做辅助线等技巧，可以更好的帮助大家理解想要做好一个曲面的过程。详细的操作过程可以学习下面的视频教程。 导入素材“003-1.igs”格式 如果直接用边界混合命令来做，是可以做出来渐消的效果来，但做出来的效果可能不是我们想要

秦川机床使用Creo设计研发

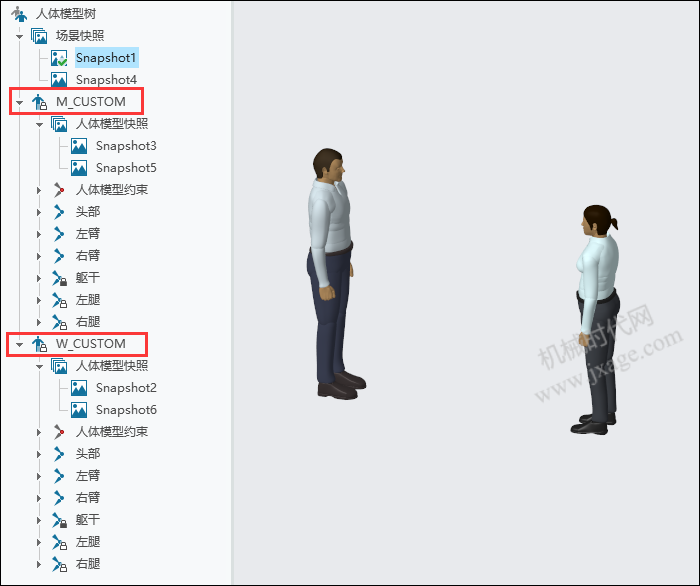

一、概述 Manikin现在支持两种类型的快照：场景级快照和单个人体模型级快照。 如下图所示，我们可以看到人体模型树种包含两个人体模型，一个男性，另外一个是女性，我们可以对每个人体模型创建快照。 二、二者的区别 场景级快照用于捕获适用于整个设计场景、设计场景内元件以及模型中所有人体模型的所有约束。 单个人体模型级快照仅针对特定人体模型在设计场景内的位置捕获活动约束和元件位置。 在场景中使用多个人体

利用Creo强大的参数化，可将所需的参数进行预设定义 同时，可进行测量距离，设置成保存分析，让尺寸一直显示

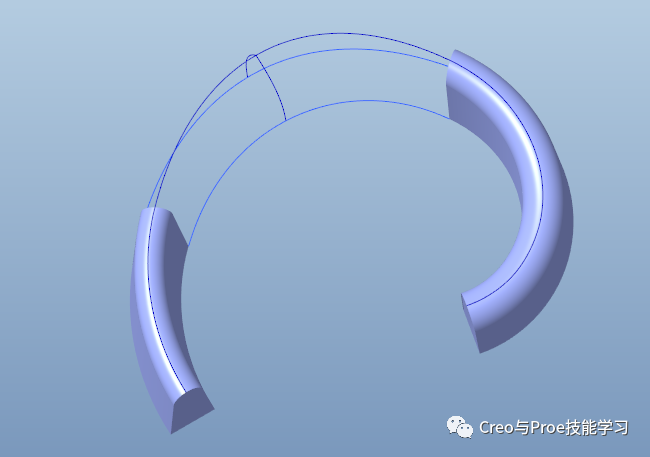

Creo除螨仪把手按键-斜面做法 基础图元做法，旋转 拉伸按键平台 构建曲线，草绘-偏移曲线 方法1、双规扫描 方法2、插入通过点的曲线，搭线，边界混合 省事版边界混合

曲面造型的方法有多种， 下面介绍最常见的几种方法。 1.拉伸面 将一条截面曲线沿一定的方向滑动所形成的曲面， 称为拉伸面，如图 1.3.1 所示。 2.直纹面 将两条形状相似且具有相同次数和相同节点矢量的曲线上的对应点用直线段相连，便 构成直纹面，如图 1.3.2 所示。圆柱面、圆锥面其实都是直纹面。 当构成直纹面的两条边界曲线具有不同的阶数和不同的节点时， 需要首先将次数或节点 数较低的一条曲线

从来自其他建模软件的STP导入的，然后用收缩包络合为一体，但是甲方要求体积小一些，有没有办法在其基础上压缩体积。 用过purge，还有在此插入法都不行，那个好像只能是用proE建模的才可以。

方法： 1.点击“样式”按钮，创建出如下图所示的一条自由曲线。 完成。 2.点击扫描按钮，扫描类型选择曲面，选择上一步创建的自由曲线作为扫描的轨迹。点击控制面板上的草绘按钮，进入草绘环境。 3.先创建出一个直径为50的构造圆，再过圆的中心绘制一条直线，如下图所示。 点击“工具”-“关系”，在关系输入框输入以下关系式： sd4=trajpar*360*25+240 sd5 = diameter 完成

将cero中的装配体导出为stp格式（creo中模型检查无干涉），再将stp文件导入到abaqus中，经过abaqus中装配后，进行合并操作，合并操作总显示某一零件未能合并，请大神们指教，拜托了

Proe和Creo拥有一些系统默认的快捷键，我们当然也可以使用软件自带的映射键命令来自定义各个命令的快捷键。值得注意的是其中的一部分快捷键在proe和creo中不能通用。下面简单进行介绍，欢迎补充： 一、Proe和Creo通用： 1.按住shift键可以避免捕捉参照、避免不必要的约束。 2.按住ctrl键如拖拉直线的端点单侧延伸，可以避免拖动整个草绘线。 3.Ctrl+x，ctrl+c，ctrl+

最近有个朋友问我Proe/Creo的种子面是什么，有什么用处，我感觉很多人对种子面没啥概念，其实我之前有介绍过，今天就再简单介绍一下吧！ 种子面的选择就如它的名字一样，选择一个种子和一些边界面然后扩散。边界面一定要形成一个封闭环，这样才能把种子面限定在一定区域内。以下图为例。 方法： 1.首先我们选择下图所示的一个面，然后依次按住Ctrl+C和Ctrl+V，此时所选择的面会出现虚线网格，如下图所示

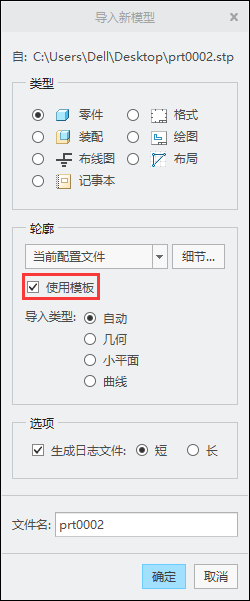

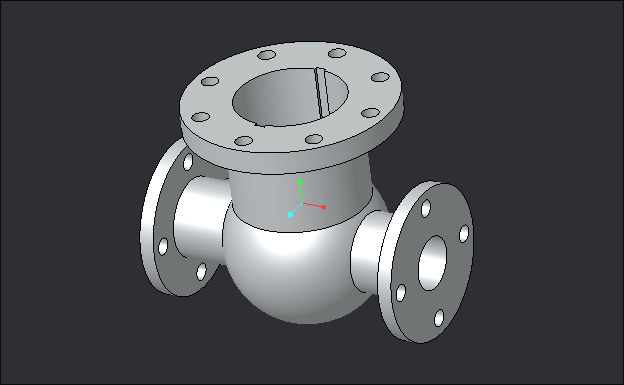

技巧一：导入STP等其它格式文档自动产生3个基准平面 在默认情况下，当我们使用Creo打开例如stp等格式的文件时，零件的模型树中是不会产生基准平面的，我们可以在打开文件时，勾选“使用模板”选项，如下图所示。 我们还可以在配置文件中添加如下所示的配置选项： intf_in_use_template_models yes !导入外部数据使用默认模板 点击“细节”，我们可以看到零件和装配的模板如下图所

技巧一：STP/STEP导入避免破面 模型出现破面的主要原因是不同软件的精度设置不同，我们可以在打开模型时将模型精度设置为外部。这个方法可以减少大部分破面，复杂一点的零件可能还会存在个别的破面。 技巧二：将图像保存到绘图中 我们在建模过程中，经常会将图片插入到模型中去，但是如果图片文件路径发生更改，那么Creo模型文件中的图像将会丢失。那么如何将插入的图片保存在模型中呢？其实我们可以将配置选项sa
