摘 要：高压制冷装置通过管路给红外探测器供气制冷，将探测器元件冷却至低温或深低温，使热成像系统正常工作。高压气瓶为高压制冷装置储存和提供高压气体，是高压制冷装置的主要组件。详细阐述了高压气瓶的结构设计方法并进行不同载荷的仿真试验，同时根据拉梅公式对气瓶的爆破形态进行理论分析，最后通过瓶体爆破试验加以验证。 关键词：红外探测技术;制冷气瓶;拉梅公式;爆破形态;仿真验证; 0 引言 红外热成像制冷技术

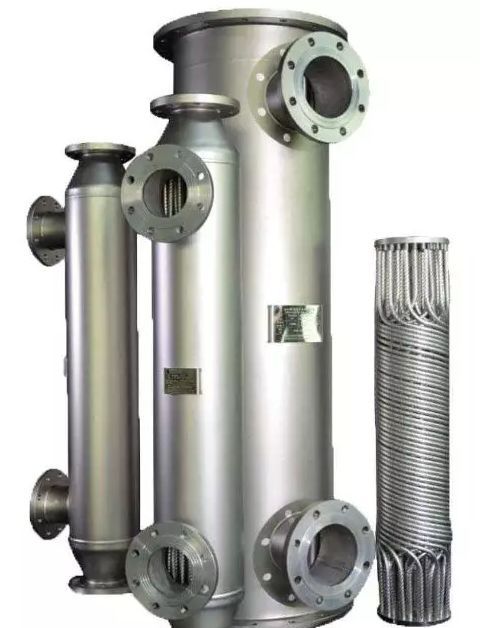

压力容器通常是由板、壳组合而成的焊接结构。受压元件中，圆柱形筒体、球罐 (或球形封头)、椭圆形封头、碟形封头、球冠形封头、锥形封头和膨胀节所对应的壳分别是圆柱壳、球壳、椭球壳、球冠+环壳、球冠、锥壳和环形板+环壳。 而平盖 (或平封头)、环形板、法兰、管板等受压元件分别对应于圆平板、环形板 (外半径与内半径之差大于10倍的板厚)、环 (外半径与内半径之差小于10倍的板厚)以及弹性基础圆平板。 上述

充装系数 1）充装系数一般取0.6-0.85； 2）如物料在反应过程中呈泡沫或沸腾状态，取0.6-0.7； 3）如物料在反应过程中比较平稳，取0.8-0.85。 介质粘度 1）低粘度介质（﹤1000CP） Np 功率准数，ρ密度，N搅拌轴转速，d搅拌轴直径 P=NpρN3d5 d/D≤0.5 H/D≤1.2～1.5 2）中粘度介质（1000～10000CP） 高粘度介质（﹥10000CP） Kp

覆土式钢制储存容器（本文简称为覆土罐）单罐容积可达3000m3，是一种可以替代球罐的储存设备，其整个罐体埋藏于沙土之中，具有安全性高、占地面积少、承载能力大等特点。其覆土层可隔绝阳光对罐体的曝晒，缓解了环境因素对罐内储存介质的影响，同时还可以缩短相邻罐体之间的安全距离，减少罐区的占地面积。覆土罐因具有安全节能环保等特性，在欧美等国已有广泛应用，且在国内的外资项目建设中也已开始引进和应用了，如巴斯夫

压力管道特点 所谓压力管道就是指利用压力来输送气体、液体等。但可不是所有管道都可以称为压力管道的。两个条件： 1. 压力>=0.1Mpa (表压) 2. 管道DN>=25mm特点1. 压力管道是一个系统，牵一发而动全身。 2. 管道长径比很大，极易失稳，受力情况比压力容器更复杂。 3. 管道内流体流动状态复杂，缓冲余地小，工作条件变化频率比压力容器高（如高温、高压、低温、低压、位移变形、风、雪、地

01 案例介绍 压力容器的应用领域十分广泛，诸如能源，石油化工等行业。因此，压力容器的市场也十分巨大。据统计，我国在2016年压力容器的市场份额高达1081.56亿元。然而，由于其应用场景多为易燃易爆物品的储存，因此其常常伴随泄露、爆炸、开裂等风险，尤其是作为某些特殊设备时，如核能设备，这类风险会伴随严重的事故。因此，在其设计阶段需要对其做热力学的分析。 本案例对某压力容器的裂纹做了瞬态的热力学耦

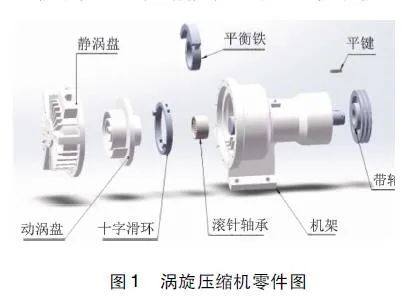

涡旋压缩机动涡盘倾覆特性仿真分析 赵嫚，安雄雄 （兰州理工大学石油化工学院，甘肃兰州７３００５０） ［摘　要］：针对涡旋压缩机动涡盘倾覆问题，在对其转子系统运行规律及受力特性理论分析的基础上，采用Ｓｏｌｉｄｗｏｒｋｓ与ＵＧ１２.０联合建立了涡旋压缩机整机模型，并使用ＡＤＡＭＳ对动涡盘在变齿高及运动副间隙下的倾角进行了仿真分析。仿真结果表明：定齿高下间隙与动涡盘倾覆呈正相关，且间隙值越大最大倾角波动

本研究试验的目的，试图找到提高 COPV- composite over wrapped pressure vesse（复合材料包覆压力容器）爆裂强度的最佳设计方案。在此背景下，本工作研究了碳纤维（T800S）、缠绕角度、层数和层数对 IV 型 COPV 爆裂强度的影响。采用最大应力、最大应变、损伤失效准则来确定 COPV 的爆破强度。采用数字图像相关技术对纤维的破坏应变进行了量化。将预测结果与试

2023年6月18日，“泰坦号”潜艇失踪，令世人震惊。调查结果表明该潜艇已在深海发生“内爆”，五名乘客全部遇难。虽已过去两个月，有关该事件伦理道德及潜水器内爆原因的讨论仍在继续。 “泰坦号”观光潜艇由一家名为“海洋之门”的公司开发和运营。该公司每年夏天推出为期一周乘坐“泰坦号”潜艇到达“泰坦尼克号”残骸的观光探险之旅，旅费为每人25万美元（约合人民币180万元）。对于“泰坦号”的内爆，人们在感到惊

1. 蜿蜒的接管 有时候压力容器的接管是多种多样的。 比如一些进料管，出料管，经过了各种蜿蜒曲折，无法用参数去描述。 大多数时候是先绘制出中心线，画出大概样子，然后或倒角，或偏移，或辅助线，经过实用和美学的考虑，最终确定管子的最终样子。 各种蛇形管子也是采用类似的方式 这种情况下应该如何绘制管子呢？ 其实中心管画完之后，最好能够双向偏移，并按照中心管的长度计算管子的重量。 这是个很好的思路。 有了

概述 在Marc 2022.4中： Stress Linearization（应力线性化）新插件添加到标准用户插件集合中。这个新插件是用户插件菜单的子菜单结果的一部分，位置如下图所示： 图1 应力线性化插件位置 应力线性化是压力容器分析中常用的一种技术。它通过等效薄膜应力和弯曲应力近似于贯穿厚度的应力场（沿着应力分类线（SCL）），另外，当应力作用在厚度方向的横截面上（称为应力分类面（SCP））。

01/概述 在Marc 2022.4中： Stress Linearization（应力线性化）新插件添加到标准用户插件集合中。这个新插件是用户插件菜单的子菜单结果的一部分，位置如下图所示： 图1 应力线性化插件位置 应力线性化是压力容器分析中常用的一种技术。它通过等效薄膜应力和弯曲应力近似于贯穿厚度的应力场（沿着应力分类线（SCL）），另外，当应力作用在厚度方向的横截面上（称为应力分类面（SCP

01/概述 在Marc 2022.4中： Stress Linearization（应力线性化）新插件添加到标准用户插件集合中。这个新插件是用户插件菜单的子菜单结果的一部分，位置如下图所示： 图1 应力线性化插件位置 应力线性化是压力容器分析中常用的一种技术。它通过等效薄膜应力和弯曲应力近似于贯穿厚度的应力场（沿着应力分类线（SCL）），另外，当应力作用在厚度方向的横截面上（称为应力分类面（SCP

工业气体的储存 在18世纪，当气体在实验室生产和研究时，它们通常被储存在黄牛或猪的皮囊中，或被储存在专门制作的气袋中。第一只压缩气体贮槽在1810年前后发明，被用来储存干燥的煤气。到了1850年前后，金属容器被制成出来用于储存氢气以及其他工业气体。1892年，美国人James Dewar设计并制造了一种绝热容器，这种绝热容器叫“杜瓦瓶”，此项发明对储存和运输温度非常低的液态气体是一个非常大的贡献。

1. 卧式容器的鞍座 化工厂的贮槽、换热器等设备一般都是两端具有成型封头的卧式圆筒容器。卧式容器一般由鞍座来承担它的重量。 对于卧式容器，除了考虑按照GB/T150来计算各类强度外，还要考虑鞍座对于容器的影响，所以即使选用标准鞍座（鞍座强度够）后，还要对容器进行强度和稳定性的校核。 目前的双鞍座计算方法均为ZICK法为基础，将其受力状态简化为受均布载荷的外伸简支梁。 按材料力学计算方法可知，当外伸

模拟加水试验，一直加，直至零件破坏，该怎么建模

石油化工装置中，工艺管道就像人身体中的 血管一样，错综复杂，而且介质大多是有毒有害 的，保证管道施工质量就成了工程质量控制的重 点。提到管道施工质量可能最先想到的就是管道 焊接质量，然而，在石油化工装置中压力管道的连 接方式除了焊接连接，还大量采用了法兰连接方 式，法兰螺栓数量庞大且工况复杂，近些年由法兰 接口引发的泄漏事故也在不断的增多，所有的泄 漏事故中约有 18%的泄漏事故都是由于法兰接口泄

案例来源：余伟炜和高炳军老师的著作《ANSYS在机械与化工装备中的应用》是ANSYS经典界面在压力容器行业应用的经典教材。近些年，Workbench界面已经成为主流，ANSYS经典界面式微，可以说已经过时。但该书的行业知识并不过时，因此采用Workbench界面复现书中的案例，颇具价值！ 问题描述 某台卧式固定管板换热器，壳程金属设计温度下的设计应力强度Sm=183MPa，管程金属设计温度下的设计

一、 压力容器用不锈钢及其焊接特点 所谓不锈钢是指在钢中加进一定量的铬元素后，使钢处于钝化状态，具有不生锈的特性。为达到此目的，其铬含量必须在12％以上。为进步钢的钝化性，不锈钢中还往往需加进能使钢钝化的镍、钼等元素。一般所指的不锈钢实际上是不锈钢和耐酸钢的总称。不锈钢并不一定耐酸，而耐酸钢一般均具有良好的不锈性能。 不锈钢按其钢的组织不同可分为四类，即奥氏体不锈钢、铁素体不锈钢、马氏体不锈钢、奥

第一条 严禁油气储罐超温、超压、超液位操作和随意变更储存介质 油气储罐储存介质、储存温度、压力、液位必须符合设计工艺条件和工艺控制指标，这些指标超出控制范围会带来泄漏着火、爆炸等安全风险。 储罐在设计阶段是按照既定的某种储存介质进行设计的，设计考虑的因素仅局限于该种介质的物化性质和储运工艺要求，若要变更储存介质，必须要考虑既定储罐的设计条件是否满足该介质的存储要求，确保储罐安全运行。随意变更储存介
