Abaqus中的“街溜子”单元

01


无用之用的“街溜子”单元

Abaqus的Special-Purpose Elements之中,有一种非常奇怪的Surface单元,它没有材料,没有厚度、也没有刚度。

在有限元软件中,如果没有这些基本的结构属性,意味着没有多少用,因为它不能代表真实世界中的任何物体,甚至极其微小的载荷都能使它产生无限的变形。

按道理,作为Abaqus中的特殊单元,必须要有一技之长,才有用武之地。比如Gasket单元,能为垫片提供一种快捷、精准的建模方法;Acoustic Interface单元,可以充当结构与声学单元之间不同自由度的“翻译”;Cohesive单元,能对界面强度与完整性问题进行建模...

而没有任何特长的Surface单元,是不是毫无用处?恰恰相反,这家伙反而像个“街溜子”,四处乱窜,应用相当之广泛,在各种类型的建模问题中都能碰到它,这货是真正做到了庄子说的“无用之用,方为大用”。

02


Surface单元的作用

  • 作用1:携带加强筋

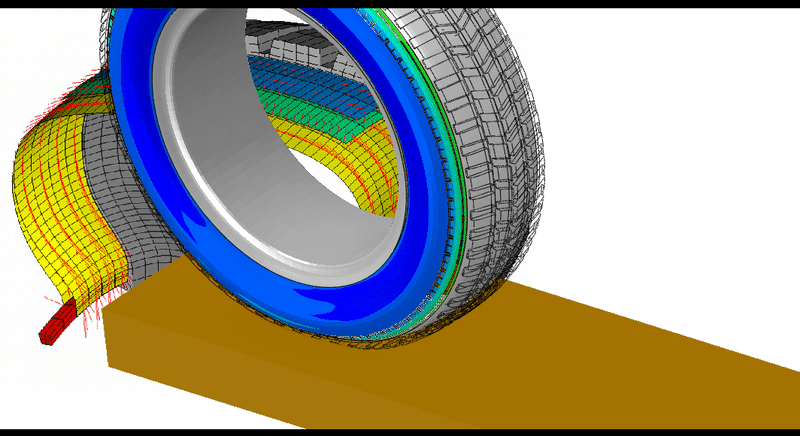

虽然没有内禀刚度,但是Surface单元可以携带Rebar,模拟加强结构,比如下图中的轮胎建模,黄、绿、蓝颜色的单元是携带加强筋的Surface单元,红色短线显示了加强筋的布置方向,它们被嵌入到轮胎的实体单元内部,可以准确地表征轮胎中的钢丝带束层、帘布层等加强结构。

Abaqus中的“街溜子”单元的图1

轮胎中的surface单元

  • 作用2:可变形刚性面

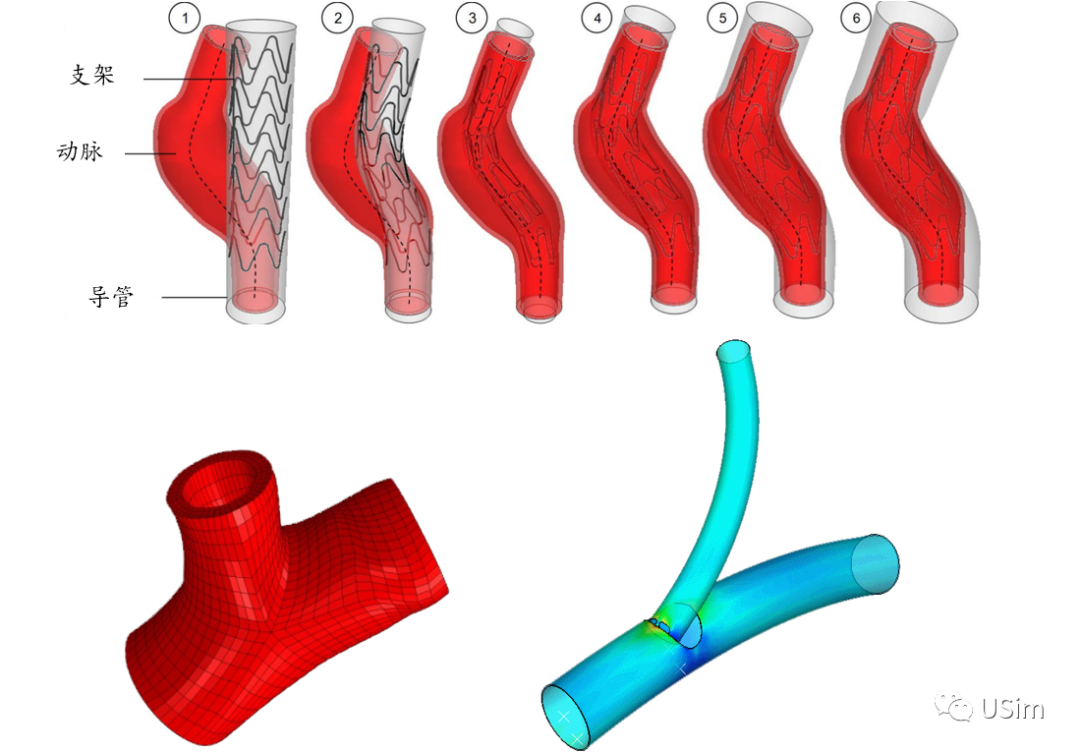

Surface单元也可以被约束为刚体,或通过控制节点位移,形成可变形刚性面,利用接触来驱动其他部件的运动,典型应用是支架的卷曲、膨胀、弯曲和分叉变形。

Abaqus中的“街溜子”单元的图2

可变形刚性面

  • 作用3:生成粒子

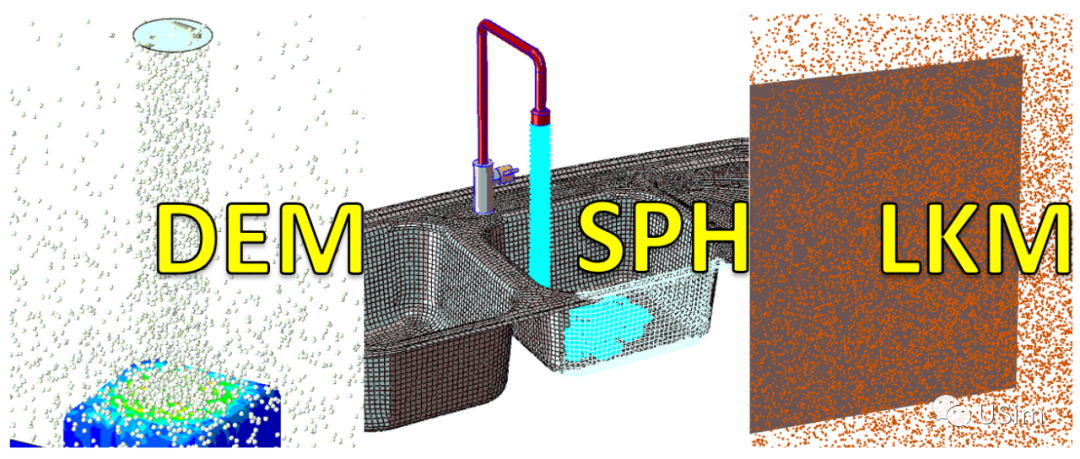

Surface单元还可以作为粒子生成器的出口(法向为inlet粒子流向),用来生成不同种类的颗粒(DEM/SPH/LKM),参考此公众号之前推送的文章SPH粒子生成器

Abaqus中的“街溜子”单元的图3

粒子生成器出口

  • 作用4:流体腔辅助面

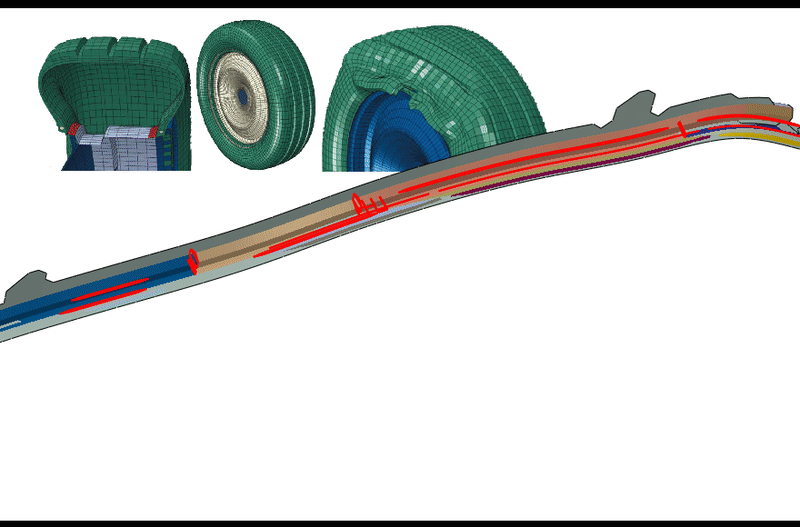

在Fluid Cavity分析中,为了使流体腔闭合,可以在模型中添加Surface单元作为辅助,或者在多个气室之间通过Surface单元建立隔膜。

Abaqus中的“街溜子”单元的图4

爆胎模拟与多气室气帘

  • 作用5:波浪显示

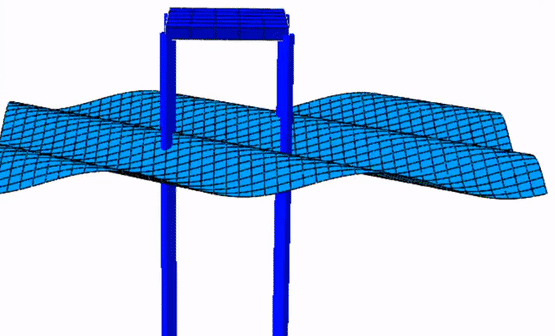

Abaqus/AQUA分析后处理的时候,可以用Surface单元来显示波浪的自由表面,使用时需注意网格划分要足够精细,以便捕捉波浪形状。


Abaqus中的“街溜子”单元的图5

AQUA分析波浪显示

  • 作用6:附加特征

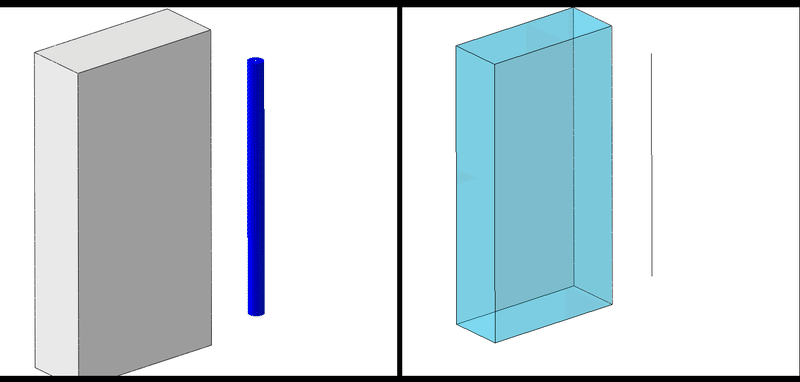

Surface单元还可以给模型中的部件添加质量或其他特征。如果你经常用CEL方法,可能会知道目前Abaqus欧拉-拉格朗日接触是不支持梁单元的,有这个限制作为前提,接下来这个案例应该算得上是“骚操作”了,刚形成这个思路时我还不确定可行性,建了个模型试算一下,竟然是可以的,后续会做一组Validation看看这种方法精度如何、有没有实用价值。

Abaqus中的“街溜子”单元的图6

欧拉单元与拉格朗日梁单元相互作用

我相信Surface单元的用处不止于此,大家使用的时候继续拓展吧。


参考

Abaqus Documentation

Modeling Tire Burst in the Small Overlap Frontal Crash Simulations
