管道伸缩器(Expansion joint)
伸缩器(Expansion joint)也可称为管道伸缩节、膨胀节、补偿器,伸缩接头。伸缩节是泵、阀门,管道等设备与管道连接的新产品,通过全螺栓把它们连接起来,使其成为整体,并有一定的位移量,方便安装。可承受管线的轴向压力。这样就可以在安装维修时,根据现场安装尺寸进行调整,在工作时,不仅提高工作效率,而且对泵、阀们等管道设备起到一定保护作用。
伸缩器的连接形式为法兰连接,一边法兰,一边焊接。
1.补偿吸收管道轴向、横向、角向受热引起的伸缩变形。
2.吸收设备振动,减少设备振动对管道的影响。
3.吸收地震、地陷对管道的变形量。

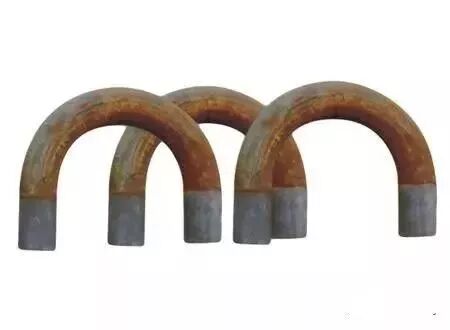

因为管道的热胀冷缩,所以对于管道来说,就要产生管壁的应力和推拉力;管壁应力大小,影响管道的强度,推拉力增大,管道的固定支架就要做的很大,来承受管道伸缩所产生的推拉力;所以利用伸缩节补偿的变开量办法,以降低管壁应力和推力。
波纹管膨胀节

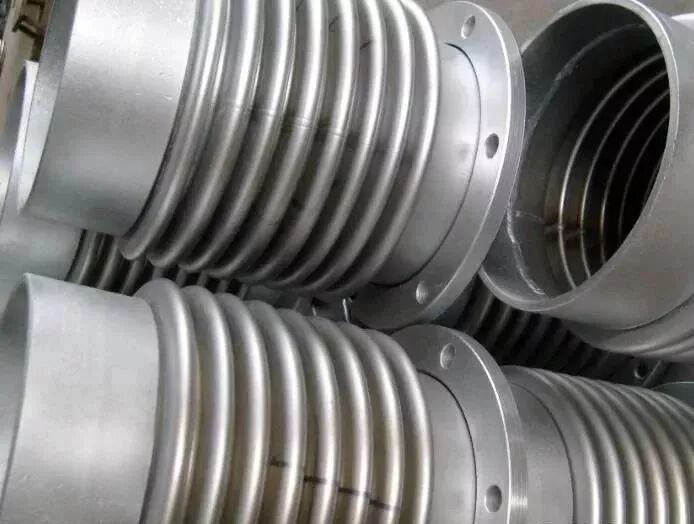

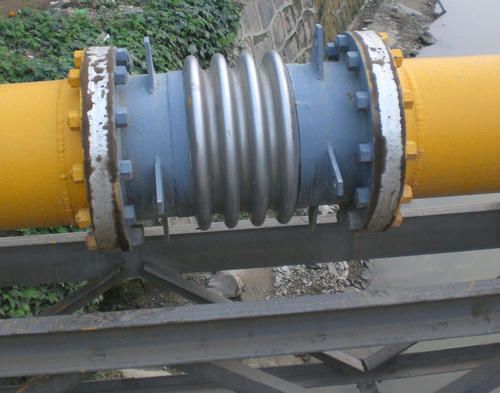

用金属波纹管制成的一种膨胀节。它能沿轴线方向伸缩,也允许少量弯曲。下图[波纹管膨胀节]为常见的轴向式波纹管膨胀节,用在管道上进行轴向长度补偿。为了防止超过允许的补偿量,在波纹管两端设置有保护拉杆或保护环,在与它联接的两端管道上设置导向支架。另外还有转角式和横向式膨胀节,可用来补偿管道的转角变形和横向变形。这类膨胀节的优点是节省空间,节约材料(公众号:泵管家),便于标准化和批量生产,缺点是寿命较短。波纹管膨胀节一般用于温度和压力不很高、长度较短的管道上。随着波纹管生产技术水平的提高,这类膨胀节的应用范围正在扩大。由构成其工作主体的波纹管(一种弹性元件)和端管、支架、法兰、导管等附件组成。主要用在各种管道中,它能够补偿管道的热位移,机械变形和吸收各种机械振动,起到降低管道变形应力和提高管道使用寿命的作用。波纹补偿器连接方式分为法兰连接和焊接两种。直埋管道补偿器一般采用焊接方式。
套管伸缩节

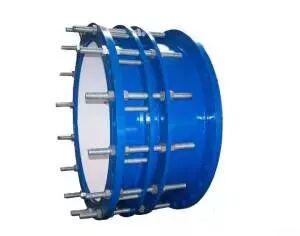

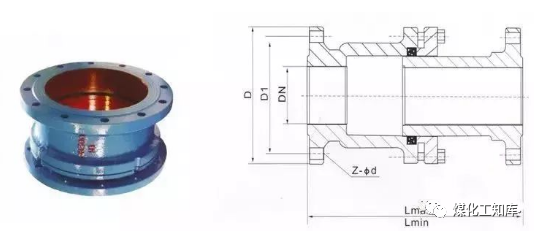

由能够作轴向相对运动的内外套管组成(下图[套管伸缩节])。内外套管之间采用填料函密封。使用时保持两端管子在一条轴线上移动。在伸缩节的两端装设导向支架。它的优点是对流体的流动摩擦阻力小,结构紧凑;缺点是密封性较差,对固定支架推力较大。套管伸缩节主要用于水管道和低压蒸汽管道。
