摘要

控制系统一般又可分为简单控制系统和复杂控制系统两大类，所谓复杂，是相对于简单而言的。凡是多参数，具有两个以上变送器、两个以上调节器或两个以上调节阀组成多回路的自动控制系统，称之为复杂控制系统。

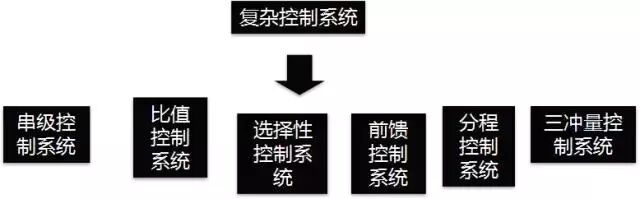

目前常用的复杂控制系统有串级、比值、前馈-反馈、选择性、分程以及三冲量等，并且随着生产发展的需要和科学技术进步，又陆续出现了许多其他新型的复杂控制系统。

一文说清串级、比值等六种复杂控制系统的图1

1串级控制系统

串级控制系统是应用最早，效果最好，使用最广泛的一种复杂控制系统，它的特点是两个调节器相串联，主调节器的输出作为副调节器的设定，当对象的滞后较大，干扰比较剧烈、频繁时，可考虑采用串级控制系统。

1、基本概念

串级控制系统(Cascade Cont ro1System)是一种常用的复杂控制系统，它根据系统结构命名。它由两个或两个以上的控制器串联连接组成，一个控制器的输出作为另一个控制器的设定值，这类控制系统称为串级控制系统。

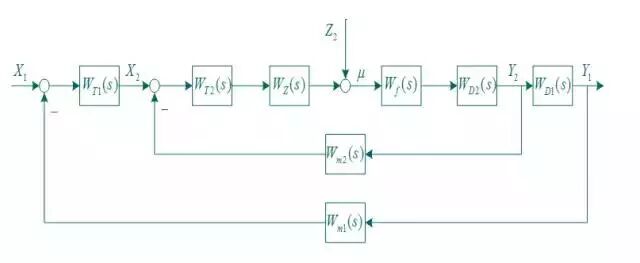

一文说清串级、比值等六种复杂控制系统的图2

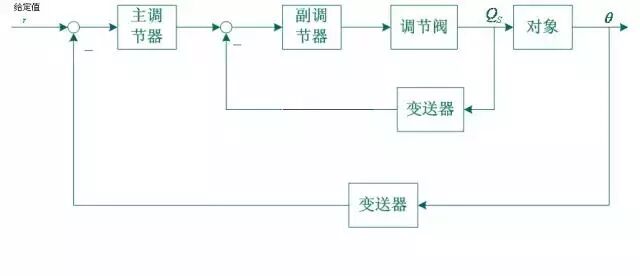

一文说清串级、比值等六种复杂控制系统的图3

主调节器(主控制器)：根据主参数与给定值的偏差而动作，其输出作为副调节器的给定值的调节器。
副调节器(副控制器)：其给定值由主调节器的输出决定，并根据副参数与给定值(即主调节器输出)的偏差动作。
主回路(外回路)：断开副调节器的反馈回路后的整个外回路。
副回路(内回路)：由副参数、副调节器及所包括的一部分对象所组成的闭合回路（随动回路)
主对象(惰性区)：主参数所处的那一部分工艺设备，它的输入信号为副变量，输出信号为主参数(主变量)。
副对象(导前区)：副参数所处的那一部分工艺设备，它的输入信号为调节量，其输出信号为副参数(副变量)。

2、串级控制系统的特点

串级控制系统在结构上增加了一个随动的副回路，因此，与单回路相比有以下几个特点：

对进入副回路的扰动具有较迅速、较强的克服能力；
可以改善对象特性，提高工作效率；
可消除调节阀等非线性特性的影响；
串级控制系统具有一定的自适应能力

3、串级控制系统参数整定和系统投运

串级控制系统的投运和简单控制系统一样，要求投运过程保证做到无扰动切换。串级控制系统控制器参数整定有逐步逼近法、两步法和一步法等。

逐步逼近法

１）断开主回路，整定副控制器参数；

２）闭合主回路，整定主控制器参数

３）再整定副控制器参数、主控制器参数，直到控制品质满足要求。

两步法

主控制器手动情况下，

１）整定副控制器参数；

２）整定好后，主控制器切自动，整定主控制器参数。

一步法

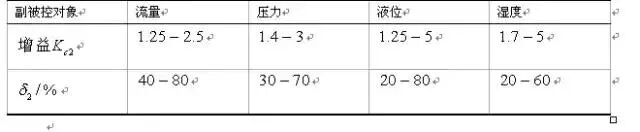

根据副被控对象的特性，按下表设置副控制器参数，然后整定主控制器参数。

一文说清串级、比值等六种复杂控制系统的图4

2比值控制系统

在炼油、化工等生产过程中，经常要求两种或两种以上的物料，按一定比例混合后进行化学反应，否则会发生事故或浪费原料量等。工业生产上为保持两种或两种以上物料比值为一定的控制叫比值控制。

1、基本原理

一个物料流量需要跟随另一物料流量变化。前者称为从动量，后者称为主动量。通常选择的主动量应是主要的物料或关键物料的流量，它们通常是可测不可控，物料不足时，可能会影响安全生产的物料流量。

2、比值控制系统方案

常见的比值系统有单闭环比值、双闭环比值、串级比值等三种。

（1）单闭环比值控制系统

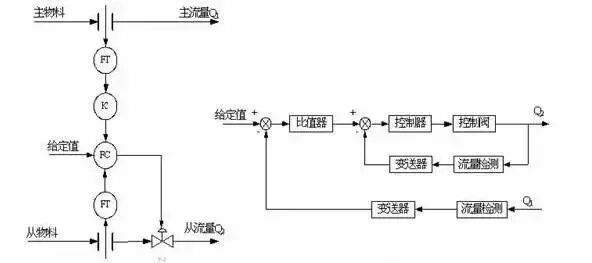

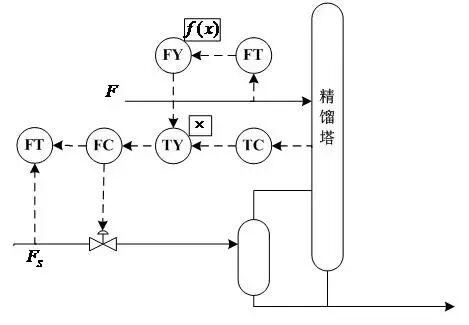

一文说清串级、比值等六种复杂控制系统的图5

（2）双闭环比值控制系统

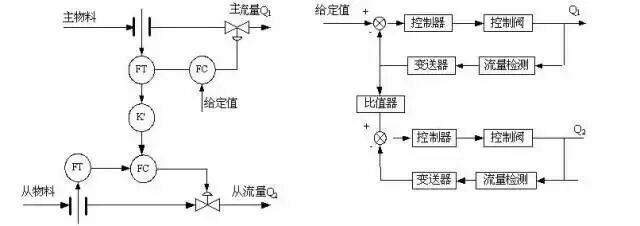

一文说清串级、比值等六种复杂控制系统的图6

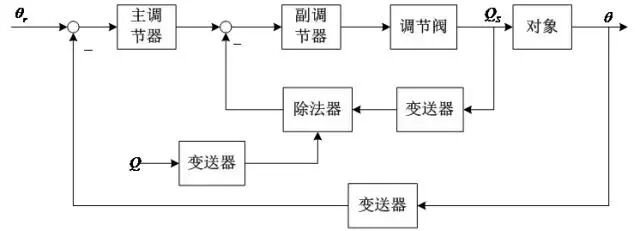

（3）串级比值控制系统

一文说清串级、比值等六种复杂控制系统的图7

3、比值控制系统的实施方案

在比值控制系统中，可用两种方案达到比值控制的目的，一种是相乘方案，一种是相除方案。

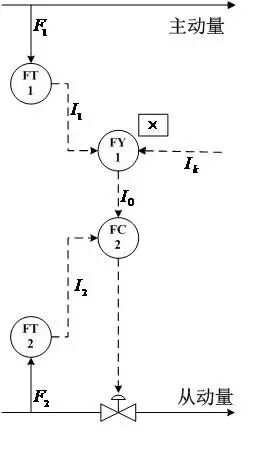

（1）相乘方案

用主动量信号乘以比值作为从动量控制器的设定值；

主动量信号作为从动量控制器的设定，从动量乘以比值作为从动量控制器的测量。

一文说清串级、比值等六种复杂控制系统的图8

相乘控制方案的特点：

比值函数环节不管是位于从动量控制回路外部还是内部，由于乘法器的增益是固定比值，因此，仪表比值系数与从动量控制回路中负荷的变化无关。
采用常规仪表实施相乘控制方案时，应根据仪表比值系数K的大小确定比值函数环节在控制回路中的位置。采用DCS或计算机控制系统实施时，可直接根据工艺比值系数k,将比值函数环节置于从动量控制回路外，使调整k时不影响控制回路稳定性。
采用相乘控制方案不能直接获得实际的流量比值

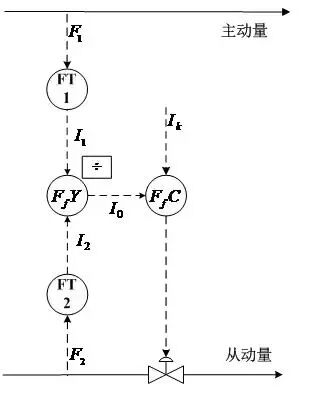

（2）相除方案

它们是将主、从动量信号相除(可有主动量作为分母或分子两种类型)的信号作为比值控制器的测量，比值控制器的设定是所需的比值(或比值的倒数)。

一文说清串级、比值等六种复杂控制系统的图9

相乘控制方案的特点：

采用常规仪表实施相除控制方案时，应根据仪表比值系数K的大小确定被除数信号和除数信号的位置。采用DCS或计算机控制系统实施时，可直接根据工艺比值系数k，将该比值作为比值控制器的设定。
采用相除控制方案能直接从比值控制器的测量值获得实际流量的比值。
不管仪表比值系数的大小，比值函数环节输出作为比值控制器的测量，因此，仪表比值系数与从动量控制回路中负荷的变化有关，呈现非线性关系。

3选择性控制系统

一般控制系统都是在正常工况下工作的，当成产不正常时，通常的处理方法有两种。一种是切入手动，进行遥控操作；另一种是连锁保护紧急停车，防止事故发生，即所谓硬限控制。由于硬限控制对生产和操作都不利，近年来采用了安全软限控制。

1、基本原理

所谓安全软限控制，是指当一个工艺参数将要达到危险值时，就适当降低生产要求，让它暂时维持生产，并逐渐调整生产，使之朝正常工况发展。能实现软限控制的控制系统称为选择性控制系统，又称为取代控制系统或超驰控制系统。

通常把控制回路中有选择器的控制系统称为选择性控制(selective control)系统。选择器实现逻辑运算，分为高选器和低选器两类。高选器输出是其输入信号中的高信号，低选器输出是其输入信号中的低信号。

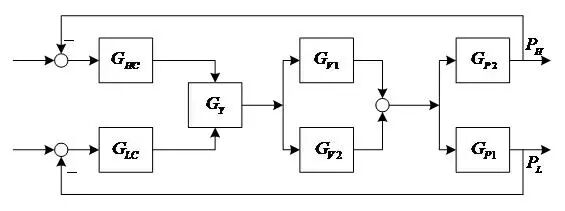

2. 基本的结构和性能分析

选择器位于两个控制器和一个执行器之间
选择器位于几个检测变送环节与控制器之间

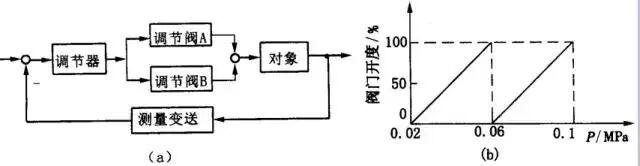

利用选择器实现非线性控制

一文说清串级、比值等六种复杂控制系统的图10

3、实例分析

蒸汽减压控制系统

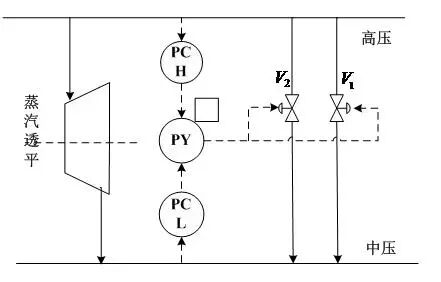

一文说清串级、比值等六种复杂控制系统的图11

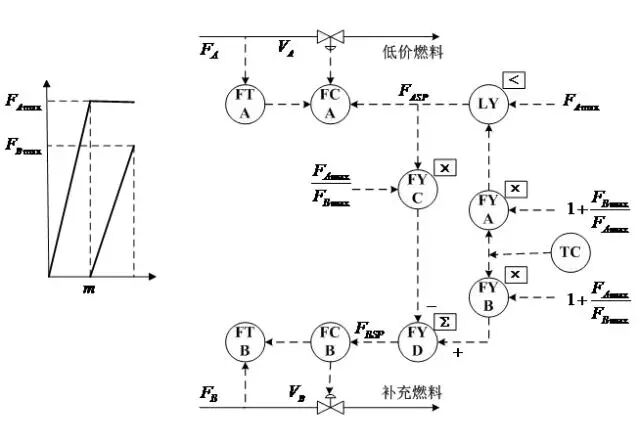

加热炉燃料的选择性控制系统

一文说清串级、比值等六种复杂控制系统的图12

4、积分饱和及其防止措施

对于具有积分作用的调节器，若处于开环状态，由于偏差存在，调节器的输出随着时间增加，会达到最大或最小极限值，这就是调节器的积分饱和现象。在选择控制系统中，两个调节器中总有一个是处于开环状态，不论哪个调节器，只要有积分作用存在，都有可能产生积分饱和现象。

常见积分饱和方法有三种：

（1）限幅法

采用高值或低值限幅器，使调节器的输出信号不超过工作信号的最高值和最低值。

（2）积分切除法

所谓积分切除法，即当调节器具有IP作用时，一旦处于开环状态，立即切除积分功能，只具有比例控制规律。这是一种新型的特殊设计的调节器。

（3）积分反馈法

调节器在开环状态下不选用调节器自身的输出值作反馈，而是借用其他相应的信号用外反馈的方法作为调节器的反馈信号，这样可以防止调节器积分饱和现象的发生。

4前馈控制系统

简单控制系统属于反馈控制，它的特点是按被控变量的偏差进行控制，因此只有在偏差产生后，调节器才对操纵变量进行控制，以补偿扰动变量对被控变量的影响。若扰动已经产生，而被控量尚未发生变化，控制作用是不会产生的，所以，这种控制作用总是落后于扰动作用的，是不及时的控制。对于滞后大的被控现象，或扰动幅度大而频繁时，采用简单控制系统往往不能满足工艺生产的要求，若引入前馈控制，实现前馈-反馈控制就能获得显著的效果。

1、工作原理

反馈控制系统的输出是偏差的函数，只有出现偏差才进行调节，因此，调节不及时。如果采用某种控制策略。使该控制运算的输出是扰动的函数，则一旦扰动出现，控制就有输出，就能在偏差还未出现以前就把扰动的影响消除，因此，调节及时。依据预防的控制策略设计的控制系统称为前馈控制系统（Feedforward Control System）。实际应用中由于存在某些原因，不常采用单纯前馈控制，而通常采用前馈控制与反馈控制结合组成的前溃—反馈控制系统。

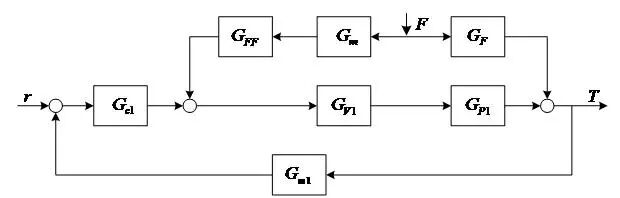

2、基本结构

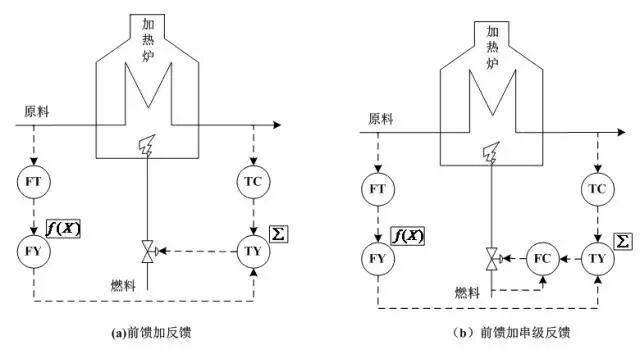

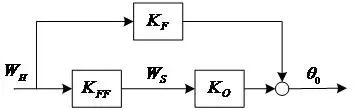

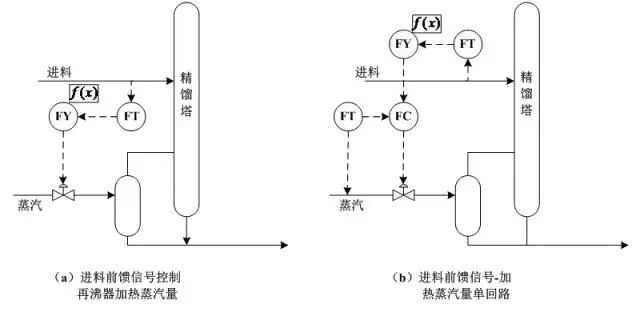

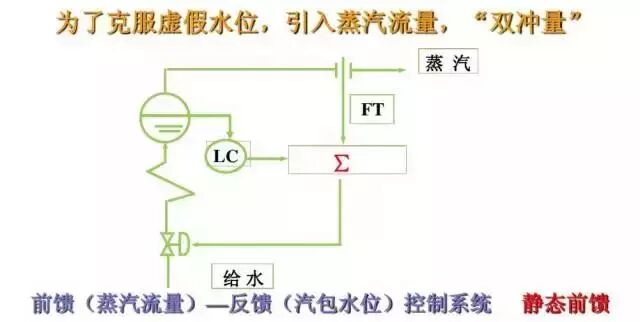

常用的前馈控制系统：
