双绕组变压器是什么呢?结构?原理?应用?你知道多少?



双绕组变压器是什么呢?

双绕变压器是一种常用的变压器产品,是根据不同的使用场合(不同的用途)变压器的绕制工艺会有所不同的要求,主要功能有电压变换、阻抗变换、隔离、稳压等。今天我们就来具体介绍一下双绕组变压器产品,希望可以帮助到大家。

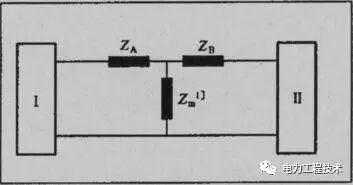

双绕组变压器是什么呢?结构?原理?应用?你知道多少?的图1


一、结构和用途


三绕组变压器的每相有3个绕组,当1个绕组接到交流电源后,另外2个绕组就感应出不同的电势,这种变压器用于需要2种不同电压等级的负载。

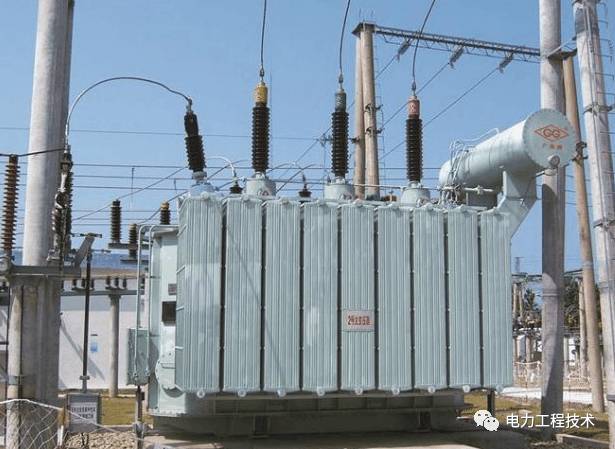

双绕组变压器是什么呢?结构?原理?应用?你知道多少?的图2


发电厂和变电所通常出现3种不同等级的电压,所以三绕组变压器在电力系统中应用比较广泛。

每相的高中低压绕组均套于同一铁心柱上。为了绝缘使用合理,通常把高压绕组放在最外层,中压和低压绕组放在内层。

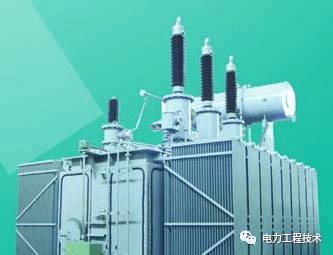

双绕组变压器是什么呢?结构?原理?应用?你知道多少?的图3


额定容量是指容量最大的那个绕组的容量,一般容量的百分比按高中低压绕组有三种形式100/100/50、100/50/100、100/100/100。

二、特性


3个变比:
k12=N1/N2≈U1/U20
k13=N1/N3≈U1/U1
k23=N2/N3≈U20/U30

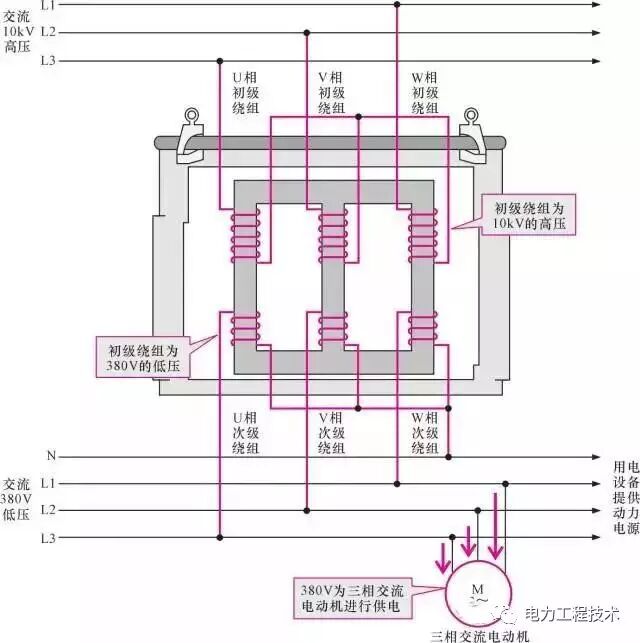

双绕组变压器是什么呢?结构?原理?应用?你知道多少?的图4


负载运行时若不计空载电流I0,则,变压器的磁势平衡方程为
I1N1+I2N2+I3N3=0
I1+I2/k12+I3/k13=0
I1+I2'+I3'=0

简化等效电路中的Z1=R1+jX1为1次侧的阻抗,Z2'=R2'+jX2'为2次侧折算到1次侧的阻抗;Z3'=R3'+jX3'为3次侧折算到1次侧的阻抗,6个参数可以根据短路试验求得。
Zk12=Rk12+jXk12=(R1+R2')+j(X1+X2')
Zk13=Rk13+jXk13=(R1+R3')+j(X1+X3')
Zk23'=Rk23'+jXk23'=(R2'+R3')+j(X2'+X3')
R1=1/2(Rk12+Rk13-Rk23')
X1=1/2(Xk12+Xk13-Xk23')
R2'=1/2(Rk12+Rk23'-Rk13)
X2'=1/2(Xk12+Xk23'-Xk13)
R3'=1/2(Rk13+Rk23'-Rk12)
X3'=1/2(Xk13+Xk23'-Xk12)

知道参数后就可以根据等效电路计算特性了。

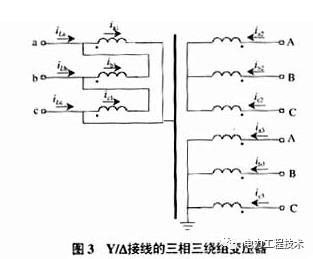

双绕组变压器是什么呢?结构?原理?应用?你知道多少?的图5


单相、三相电都可以做成三绕组或双绕组变压器,目前在电力系统使用三相变压器更多一些。三绕组和双绕组变压器应用都很广泛。

你说的单绕组智能变单相电,应该说的是自耦变压器,自耦变压器一、二次绕组不但有磁的联系而且还有电的联系,这样自耦变压器的低压绕组是高压绕组的一个组成部分,好像自耦变压器只有一个统一的绕组似的,自耦的意思也就说这个统一绕组的公共部分和串联部分是通过电磁感应自己耦合起来传输电能的。

在实际设计和制造中,小容量调压器通常做成一个线圈。容量大的即使自耦变压器也不做成一个绕组,从原理讲是一个绕组,但实际做时还是做两个绕组,这样安匝平衡度好,变压器运行中出现短路时,变压器不容易损坏。

变压器的最基本型式,包括两组绕有导线之线圈,并且彼此以电感方式称合一起。当一交流电流(具有某一已知频率)流入其中之一组线圈时,于另一组线圈中将感应出具有相同频率之交流电压,而感应的电压大小取决于两线圈耦合及磁交链之程度。

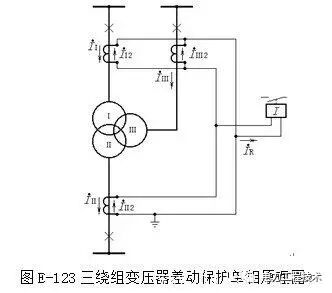

双绕组变压器是什么呢?结构?原理?应用?你知道多少?的图6


一般指连接交流电源的线圈为「一次线圈」(Primary coil);而跨于此线圈的电压称之为「一次电压」。在二次线圈的感应电压可能大于或小于一次电压,是由一次线圈与二次线圈间的「匝数比」所决定的。因此,变压器区分为升压与降压变压器两种。

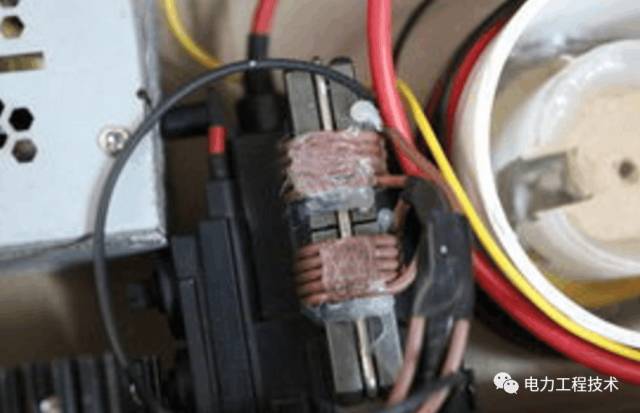

双绕组变压器是什么呢?结构?原理?应用?你知道多少?的图7


大部份的变压器均有固定的铁芯,其上绕有一次与二次的线圈。基于铁材的高导磁性,大部份磁通量局限在铁芯里,因此,两组线圈藉此可以获得相当高程度之磁耦合。在一些变压器中,线圈与铁芯二者间紧密地结合,其一次与二次电压的比值几乎与二者之线圈匝数比相同。因此,变压器之匝数比,一般可作为变压器升压或降压的参考指标。由于此项升压与降压的功能,使得变压器已成为现代化电力系统之一重要附属物,提升输电电压使得长途输送电力更为经济,至于降压变压器,它使得电力运用方面更加多元化,吾人可以如是说,倘无变压器,则现代工业是无法达到发展的现况。

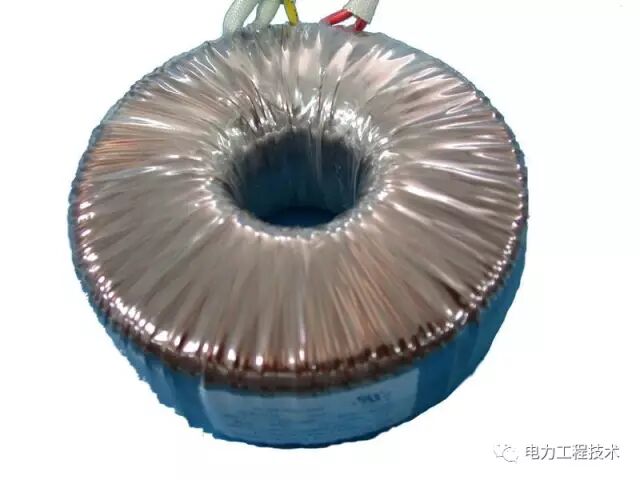

双绕组变压器是什么呢?结构?原理?应用?你知道多少?的图8


电子变压器除了体积较小外,在电力变压器与电子变压器二者之间,并没有明确的分界线。一般提供60Hz电力网络之电源均非常庞大,它可能是涵盖有半个洲地区那般大的容量。电子装置的电力限制,通常受限于整流、放大,与系统其它组件的能力,其中有些部份属放大电力者,但如与电力系统发电能力相比较,它仍然归属于小电力之范围。

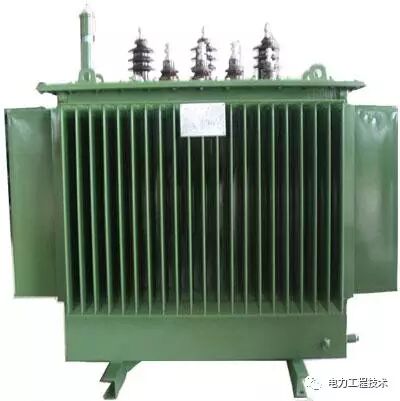

双绕组变压器是什么呢?结构?原理?应用?你知道多少?的图9


各种电子装备常用到变压器,理由是:提供各种电压阶层确保系统正常操作;提供系统中以不同电位操作部份得以电气隔离;对交流电流提供高阻抗,但对直流则提供低的阻抗;在不同的电位下,维持或修饰波形与频率响应。「阻抗」其中之一项重要概念,亦即电子学特性之一,其乃预设一种设备,即当电路组件阻抗系从一阶层改变到另外的一个阶层时,其间即使用到一种设备-变压器。

对于电子装置而言,重量和空间通常是一项努力追求之目标,至于效率、安全性与可靠性,更是重要的考虑因素。变压器除了能够在一个系统里占有显著百分比的重量和空间外,另一方面在可靠性方面,它亦是衡量因子中之一要项。 因为上述与其它应用方面的差别,使得电力变压器并不适合应用于电子电路上.
