【Altium知识小课29】元件管脚Name如何添加上横线表示负信号？

元件管脚Name如何添加上横线表示负信号？

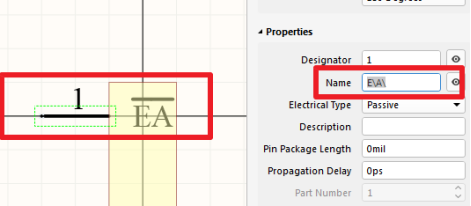

答：对于信号的功能来说有时候需要标注管脚是低电平有效，那么这个负信号标注需要在软件里面进行标注。执行快捷键“PP”，放置管脚，接着选择管脚双击，弹出管脚属性编辑界面。在Name栏填写网络名称的时候，加上“\”，如“E\A\”，如图2-50所示。



图2-50负信号设置
