ANSA模型更改，第二种快速修改网格的方法

     上一期文章中写过，修改哪的模型就改哪的模型。本次给大家介绍改动相对比较分散的模型修改方法，这种方法适用知道哪些面修改了，我们就把这些修改的面提取出来，再导入原网格中进行修改网格模型，如果上次的方法叫局部修改法，那么本次的方法就叫指哪打哪修改法。

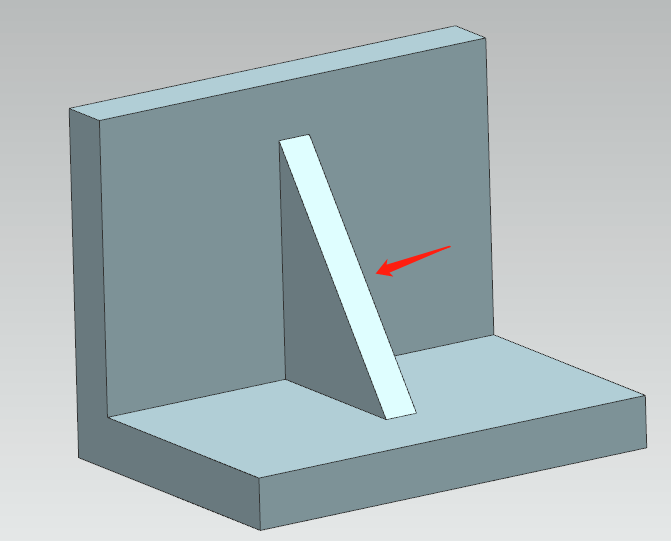

    举个例子，加强筋是修改模型经常添加的特征，我们在UG中就把加强筋所构成的面提取出来。

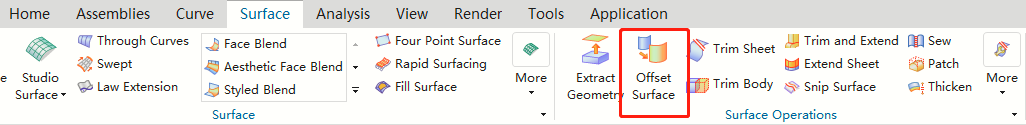

    在UG中找到Surface>OffsetSurface

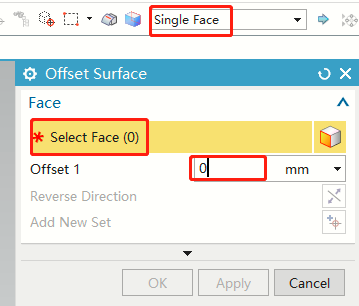

     点击之后会出现以下界面，首先将过滤器选择Single Face，然后将偏移量填为0，最后选择需要的面。UG这个软件应该还有其他方法提取面的，这里我就说这一种了，当然其他三维建模软件也会有类似的功能，反正只要把修改的面提取出来什么方法都行。

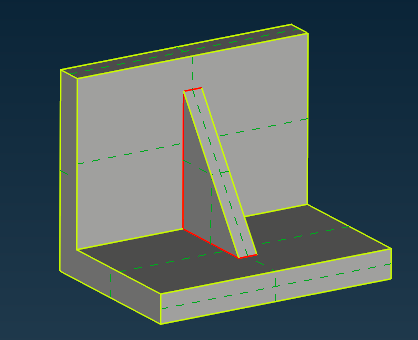

      将提取的面导出，并与原模型导入到ANSA中，我们可以发现加强筋的那些面周围还是红色的自由边，我们要将其与原模型融为一体，需要做以下操作。

   1、将红色的边线投影到他接触的面上，操作位置在TOPO> CONS> Project。

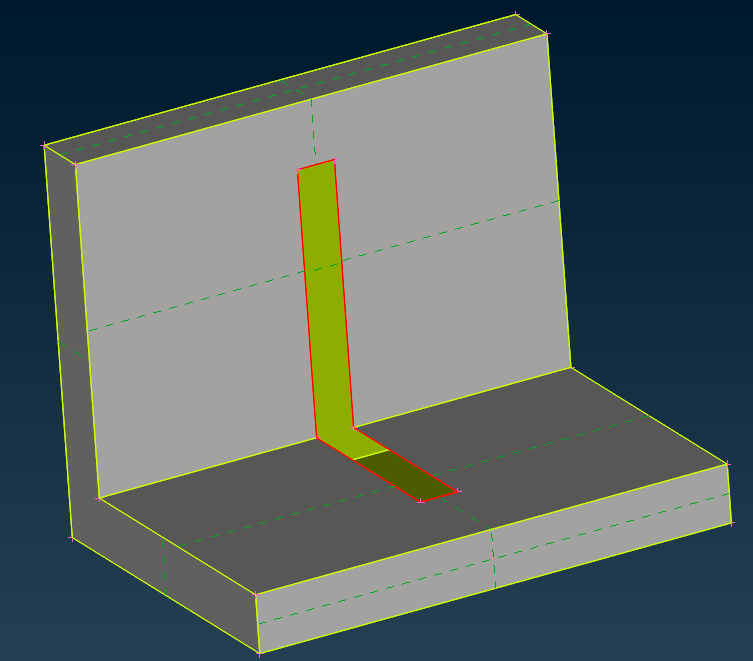

    2、先选边线再点面，按中键确定，这样与红线接触的面上会出现对应的黄线。

   3、删除黄线所包围的面。

   4、将两个模型的PID统一，详见上一期文章。

   5、将交界的红线变成黄线，可以用TOPO>Faces>Topo，如果两根红线比较远也可以用TOPO> CONS> Paste 将两根红线粘起来。这样就大功告成。
