常用电气元件包括哪些？电工最常用电气元件实物图及对应符号大全

我们简单列举一些常用的电气元件：断路器系列，各类开关，接触器，继电器系列，各类按钮，指示灯，再有就是变频器和plc。

电气控制常用器件功能_常用电气元件图形符号大全：
主令电器：
主令电器：接通和分断控制电路；
接触器：通断正常工作电路，远距离频繁启动或控制电动机；
控制继电器：控制其他电路的动作，用作主回路的保护；启动器：电动机的启动和正反转控制。

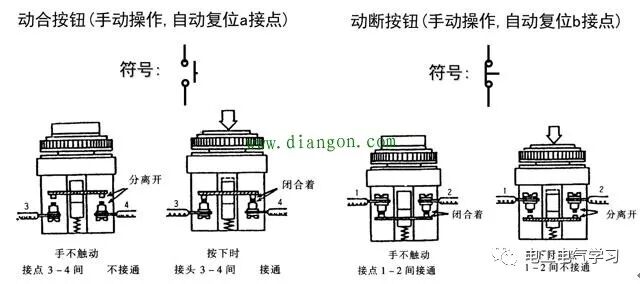

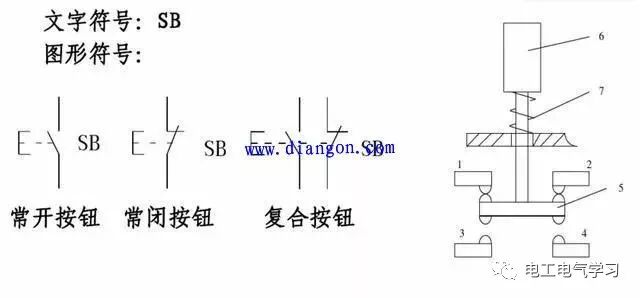

按钮是一种常用的主令电器，用来接通或断开工作电流较小的控制电路。

动触点和静触点组成桥式双断点式触头，在未按下按钮前，上面一对静触点是通过桥式动触点接通的，而下面一对静触点则是断开的。按下按钮时，上面一对触点由闭合转为断开，而下面一对触点则由断开转为闭合。松开按钮时，动触点在弹簧的作用下自动恢复到原来位置(复位)。

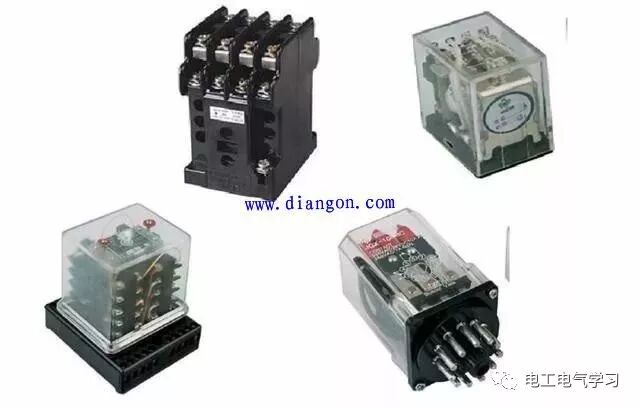

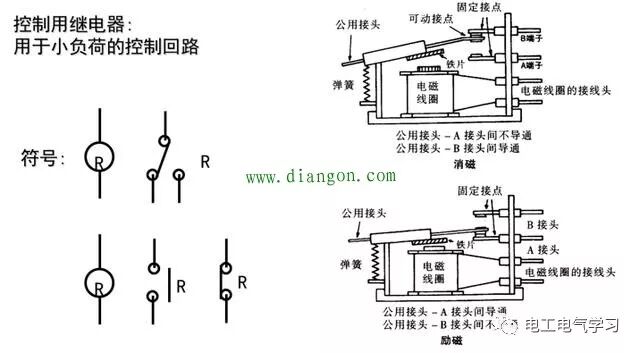

控制继电器：

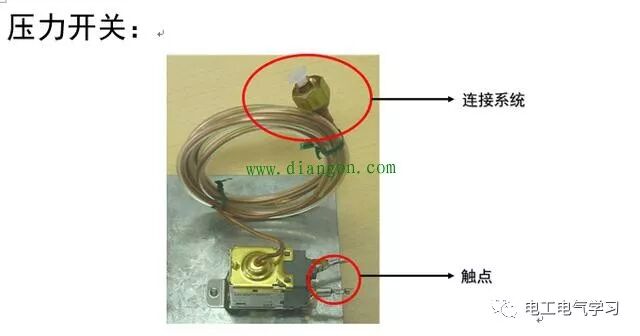

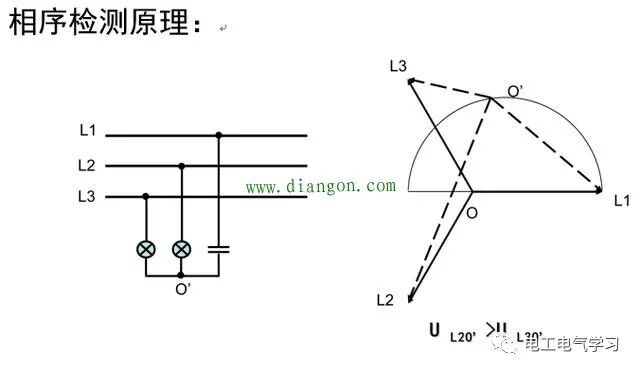

继电器是根据某一输入量(如电压、电流、温度、速度、压力等等）达到预定数值时使它的触头动作，以改变控制电路的工作状态，从而实现既定的控制或保护的目的。在这一过程中，继电器主要起了传递信号的作用。
接触器：

1.接触器是自动控制和远距离控制时最常用的自动电器之一，它主要由电磁铁及触头等主要部件构成，在信号电气的作用下，利用励磁线圈通电后对衔铁产生的电磁吸力，带动触头动作，使负载通往电源的主电路得以接通。

过电流继电器：

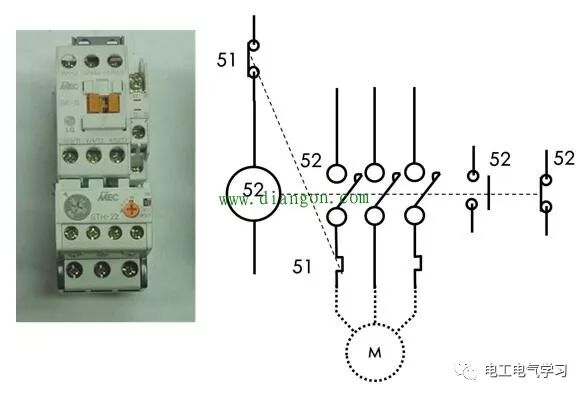

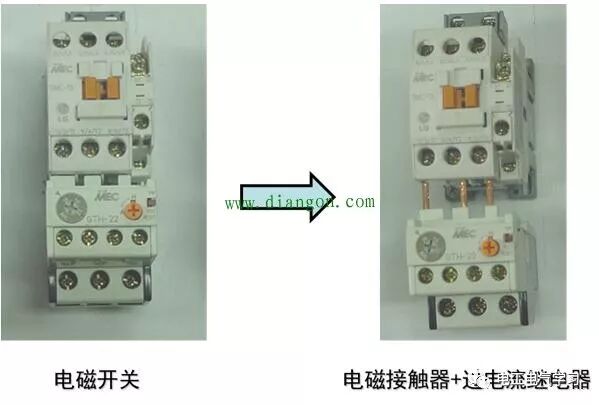

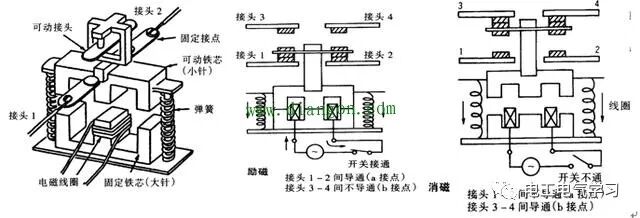

电磁开关(磁力开闭器)：

1.熔断器是一种常用的短路保护电器，主要由熔体及安装熔体的绝缘座等部件组成。熔断器在使用时应与它所保护的电路串联。如果该电路一旦发生短路等故障时，只要通过熔体的电流达到或超过某一定值，在一定时间内熔体将因过热而熔断，从而切断故障电流，使线路及电气设备免遭损坏(俗称保险丝)。

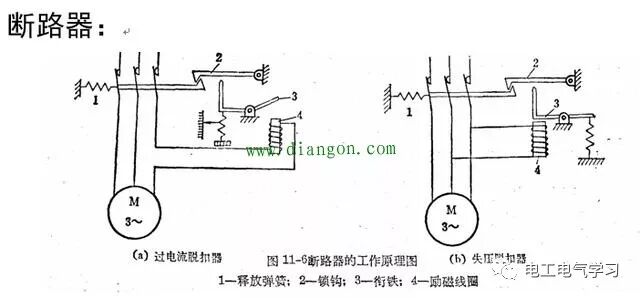

2.断路器又称自动开关或自动空气断路器,在电路发生过载,短路以及失压等故障时,能自动切断电路,从而保护电气设备免受损坏。

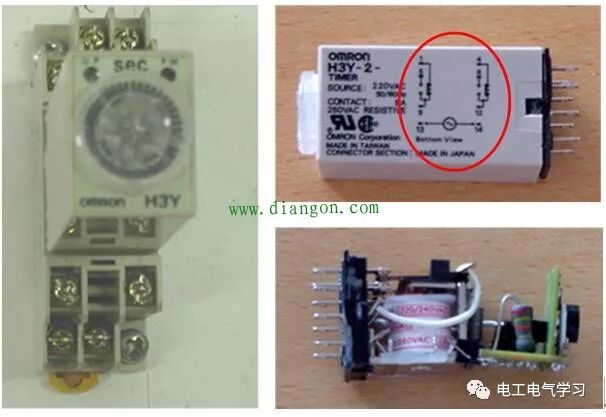

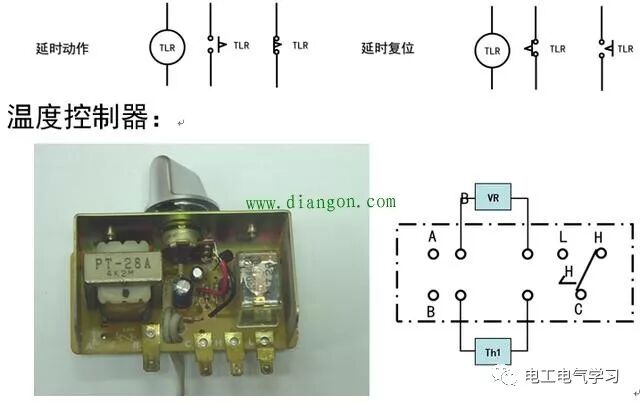

时间继电器：

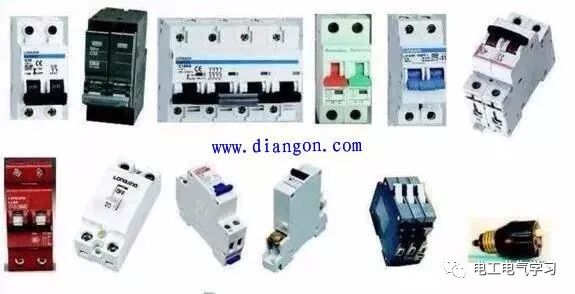

各种断路器

我们常用的一般有：空气开关，漏电保护器，熔断器，过欠压保护器等等。

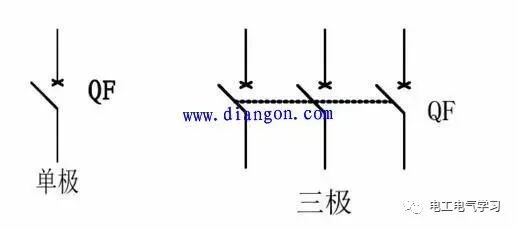

断路器图形符号

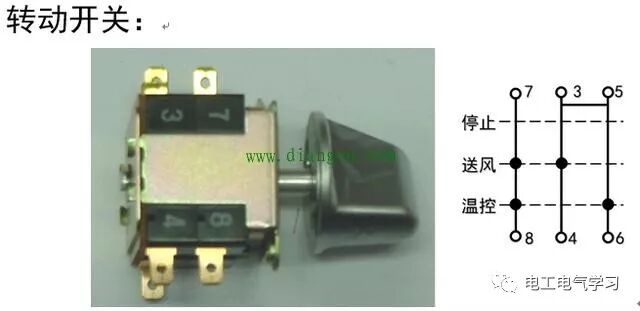

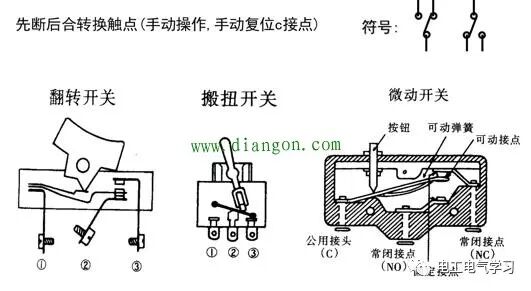

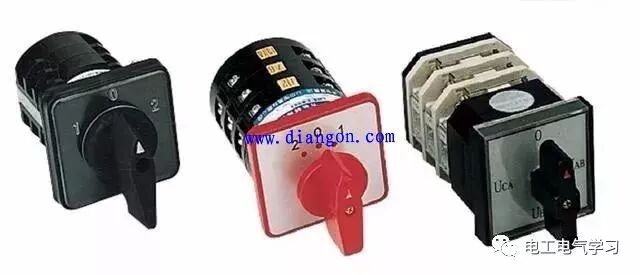

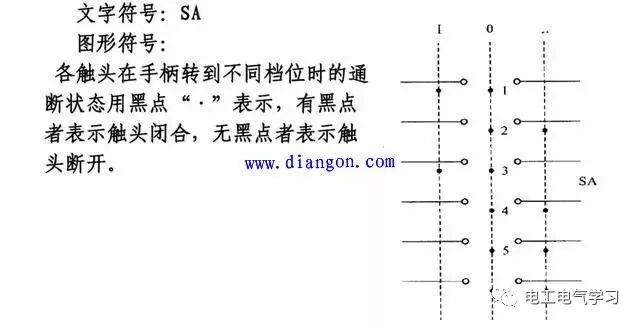

转换开关

符号加图形符号

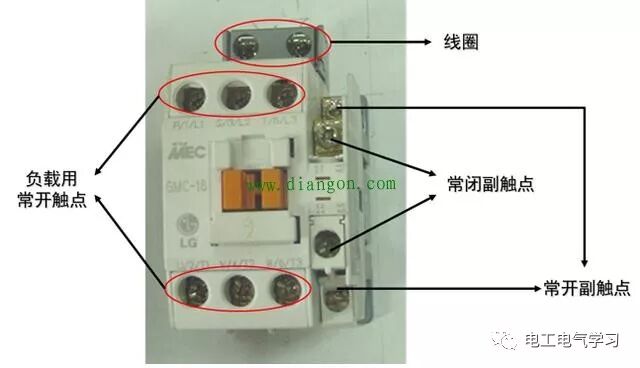

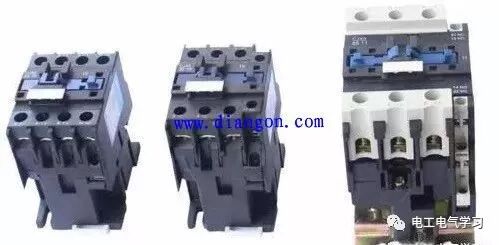

交流接触器

交流接触器分为线圈和触点两部分，使用的时候一定要注意线圈的电压。

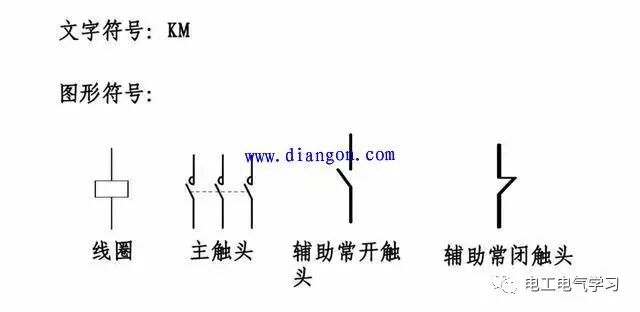

对应的符号

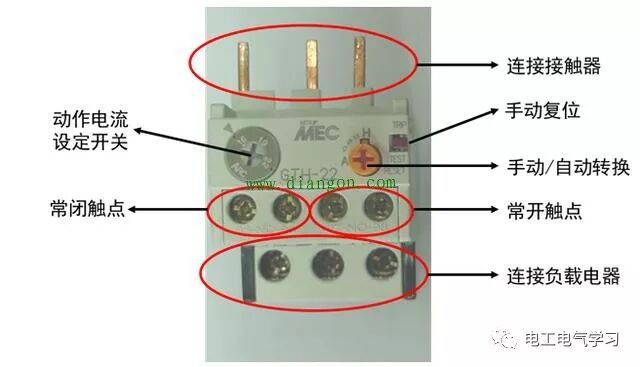

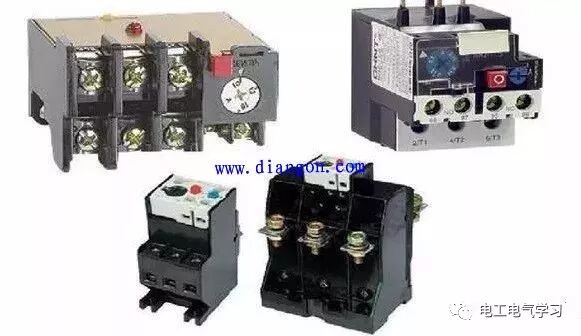

热过载继电器：常用来保护电机

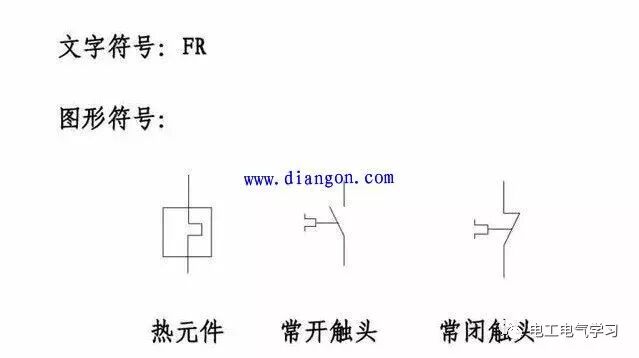

对应符号

中间继电器

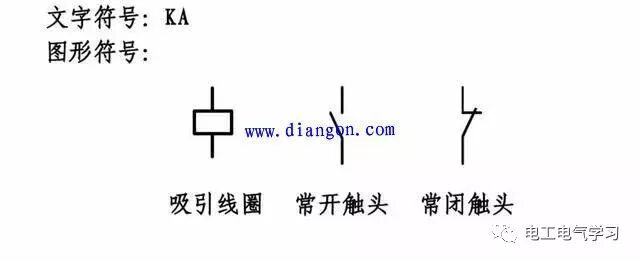

中间继电器符号

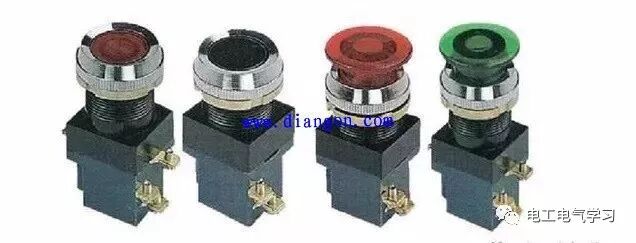

各种按钮开关

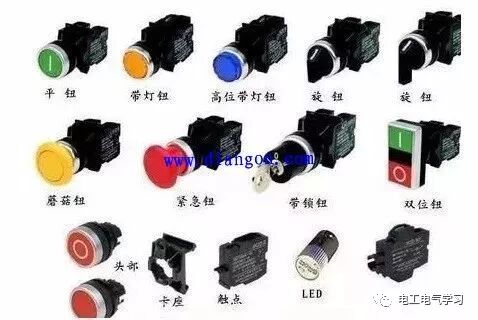

各类按钮开关

开关符号

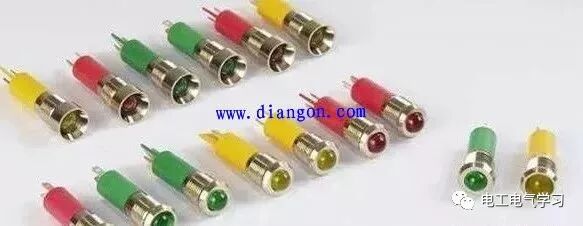

各种颜色的指示灯

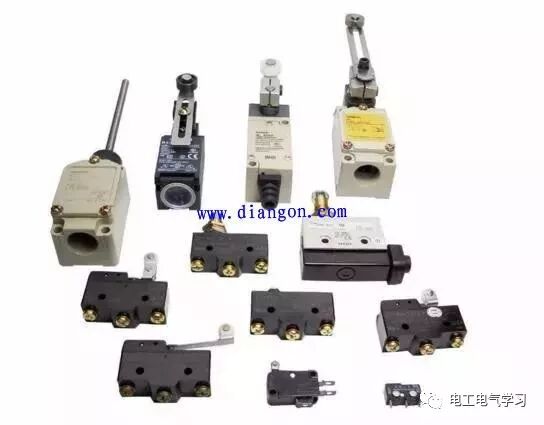

行程开关

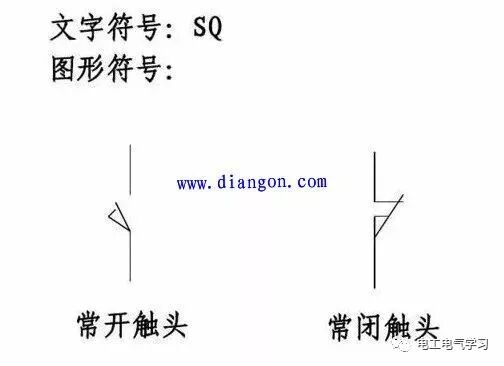

行程开关的符号

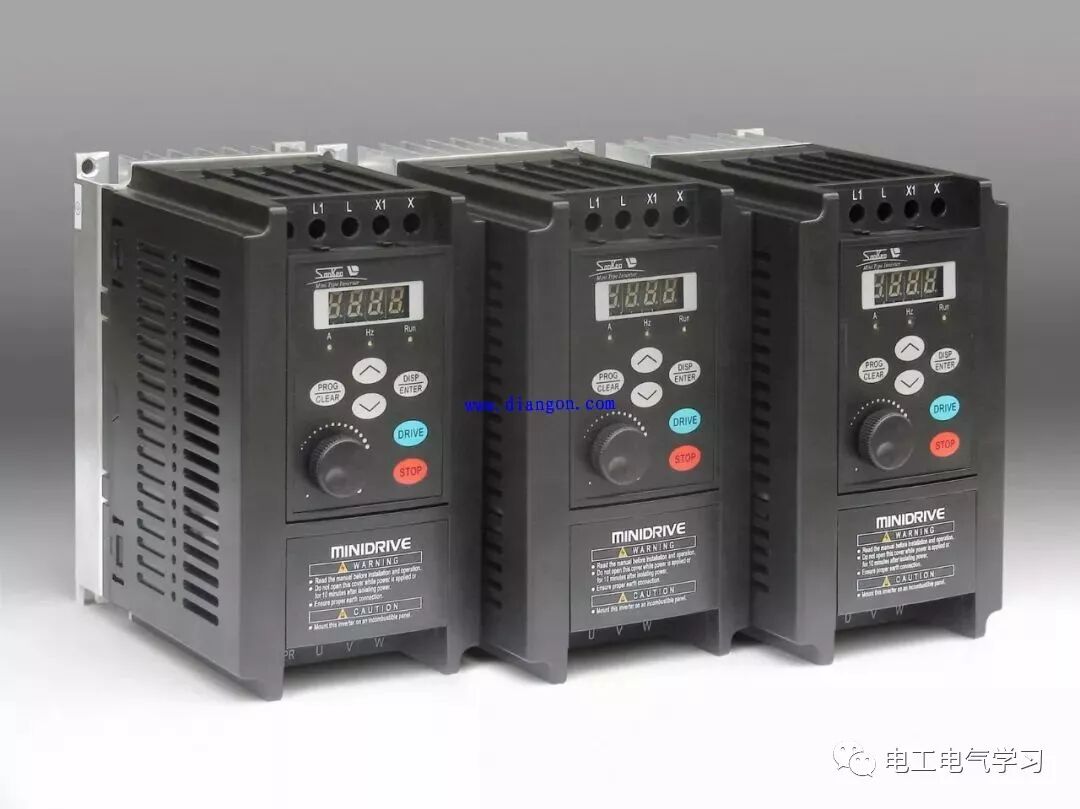

变频器

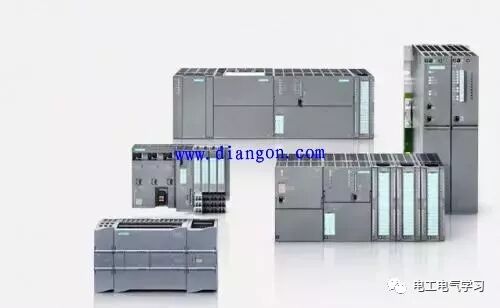

PLC

建议初学电气自动化的朋友们，在网上找一些相应的电路图，自己对照着接一下看看效果。多动手多思考。
