案例教程|沸腾传热传质

本案例来源于Fluent官方教程,基于Mixture多相流模型及Evaporation-Condensation模型模拟沸腾中的传热传质过程。

物理模型

2D方形容器,底部为压力出口边界,底部为200℃恒温边界,四周为绝热边界,容器内水的温度为99℃。底部的水超过饱和温度100℃,发生相变产生气泡,在浮力作用下气泡上升案例教程|沸腾传热传质的图1

常规设置

  • Scale检查尺寸,Check检查网格,Display查看网格
  • 选择瞬态计算(Transient) 案例教程|沸腾传热传质的图2
激活能量方程

  • 结构树中,Models< energy
案例教程|沸腾传热传质的图3
多相流设置

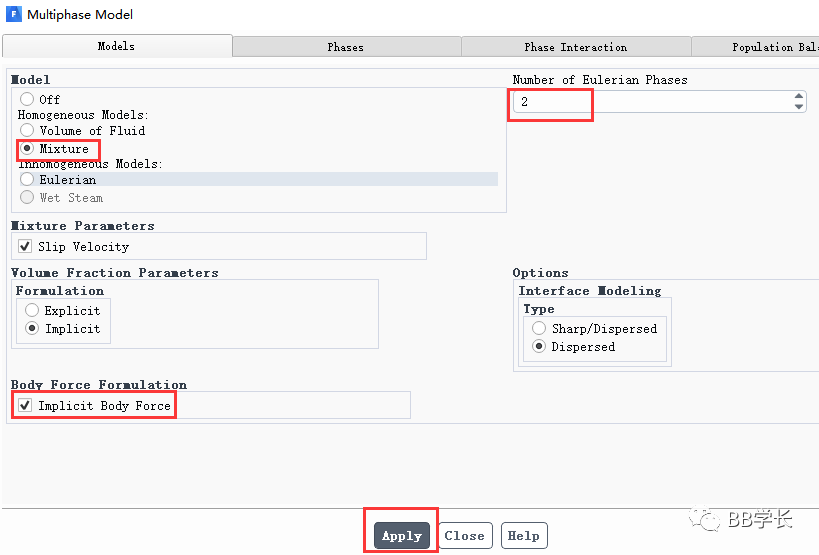

  • 结构树中,Models< Multiphase,选中Mixture,设置相数,点击Apply
  • 激活Implicit Body Force 案例教程|沸腾传热传质的图4
材料设置

添加液相和气相

  • 在结构树中,Material< Fluid,右键New,增加新材料
  • 如下图所示,设置Water-liquid与Water-vapor
案例教程|沸腾传热传质的图5
案例教程|沸腾传热传质的图6
相设置

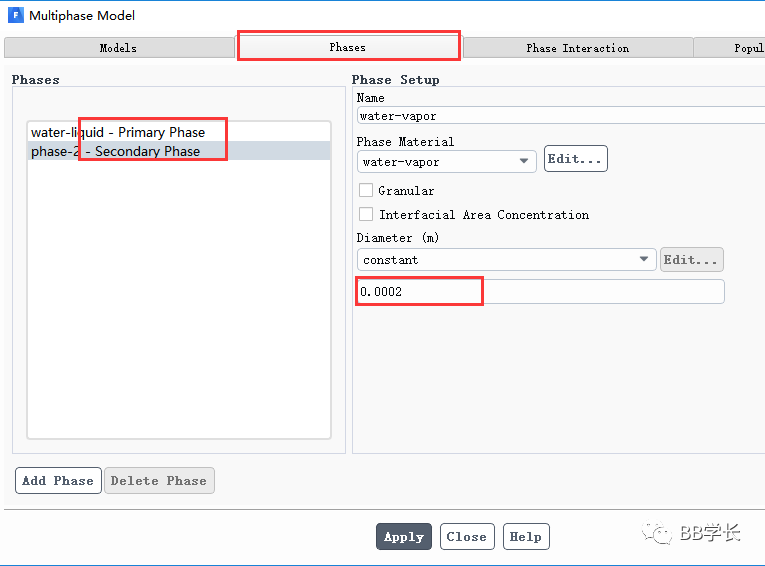

  • 给Mixture模型指定相,Medels< Multiphase< Phases
  • Primary Phase为Water-Liquid,Secondary Phase为Water-Vapor
  • Secondary Phase中设置气泡直径0.0002m 案例教程|沸腾传热传质的图7

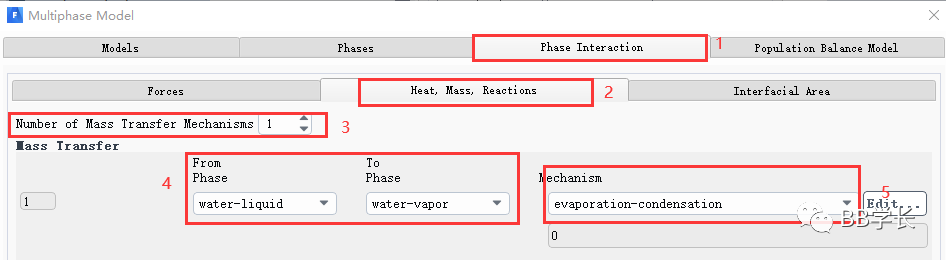

  • 在这个操作框中,切换到Phase Interaction,设置相间作用力(不同版本有差异,找到Phase Interaction即可),按照下列红色方框依次设置 案例教程|沸腾传热传质的图8
  • 选择完蒸发冷凝模型后,会弹出模型参数设置,保持默认即可
案例教程|沸腾传热传质的图9
边界设置

  • 出口边界设置
    • 结构树中,在Boundary Conditions中找到出口边界(Outlet)设置为pressure-outlet
    • 设置Backflow Total Temperature为372 K
    • 双击出口边界下方的water-vapor,切换到Multiphase,设置Backflow Volume Fraction为0

案例教程|沸腾传热传质的图10案例教程|沸腾传热传质的图11

  • 加热边界设置

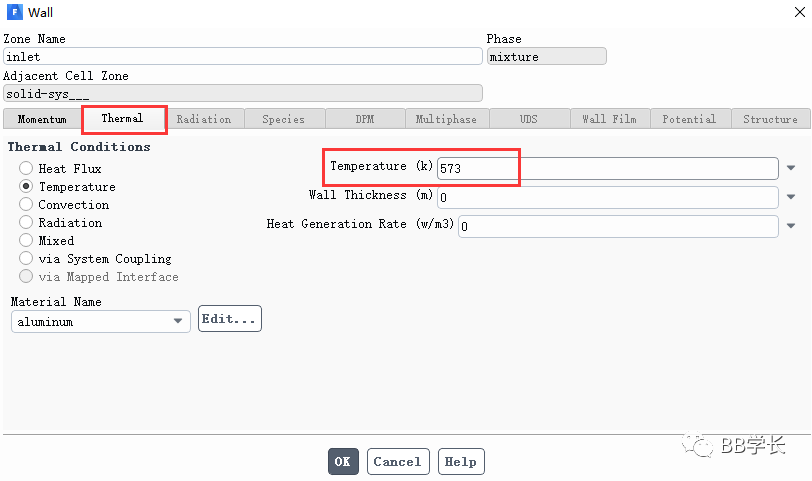

    • 结构构树中,在Boundary Conditions中找到加热边界(Inlet),双击 -切换到Thermal标签,设置Thermal Conditons为Temperature,设置Temperature为573 K
案例教程|沸腾传热传质的图12
  • 操作条件设置

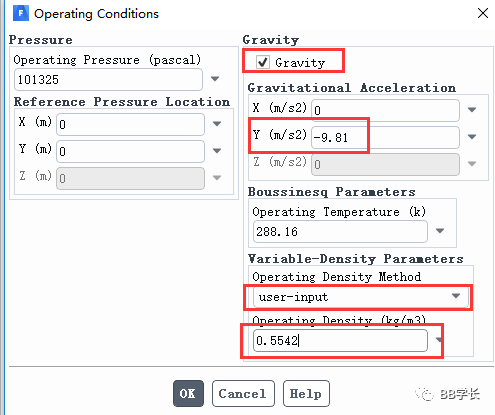

    • 导航栏中,Physics< Planar
案例教程|沸腾传热传质的图13
计算方法

  • 结构树中,双击Solution< Mehtods

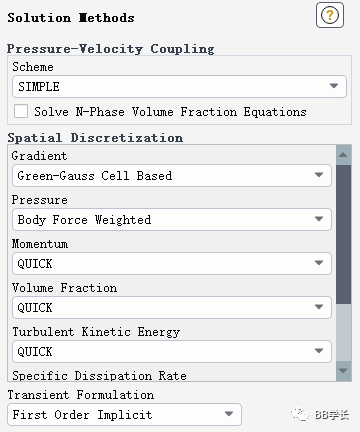

  • 设置Gradient为Green-Gauss Cell Based,Pressure为Body Force Weighted
  • 其他模型均采用QUIDK格式
案例教程|沸腾传热传质的图14

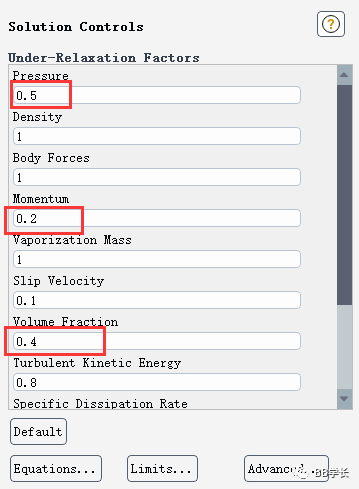

  • 结构树中,Solution< Controls按下图设置控制因子
案例教程|沸腾传热传质的图15
初始化设置

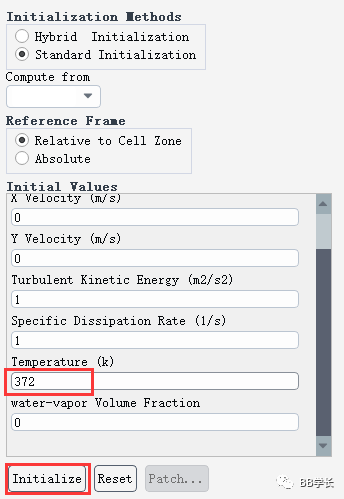

  • 双击Initialization,初始化温度为372K
案例教程|沸腾传热传质的图16
Adapt边界

  • 导航栏中,Domain< Adapt< Refine/Coarsen

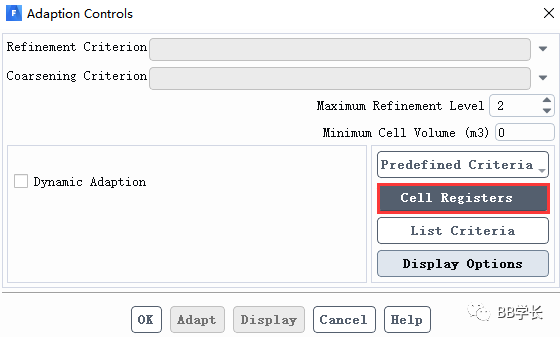

  • 在弹出的对话框中,Cell Registers< new< Boudary
案例教程|沸腾传热传质的图17

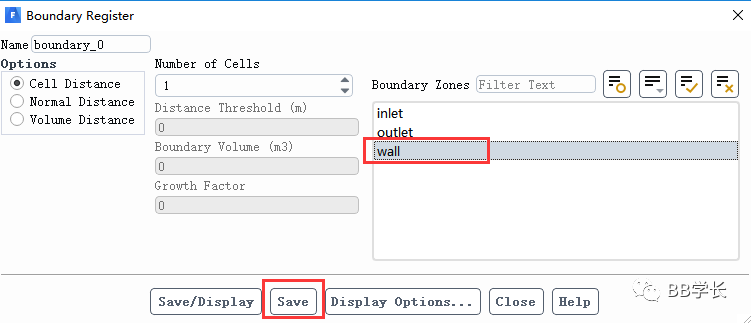

  • 选中绝热边界,单击save
案例教程|沸腾传热传质的图18
Patch边界

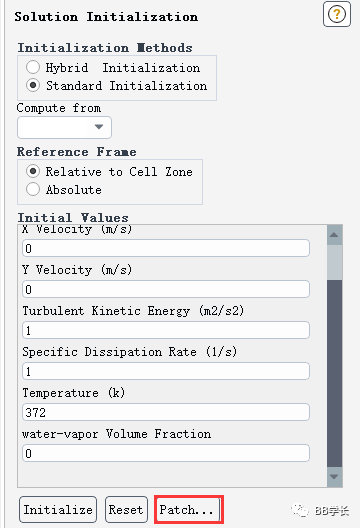

  • Initialization< patch
案例教程|沸腾传热传质的图19

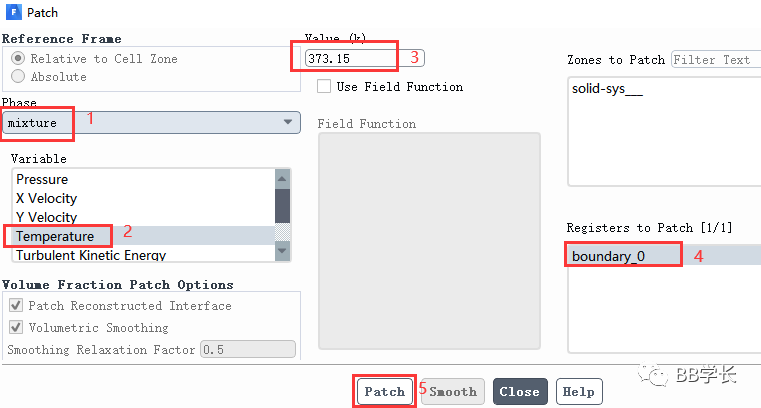

  • 按照下列方式,将绝热边界温度patch为373.15℃
案例教程|沸腾传热传质的图20
计算设置

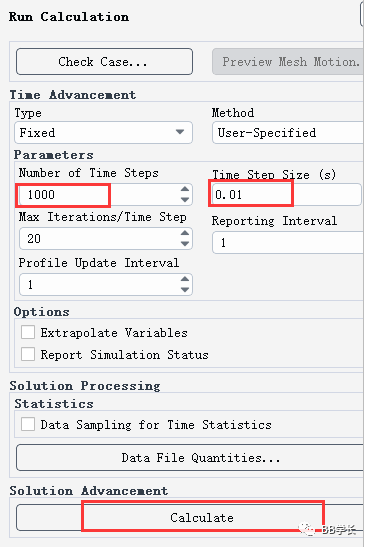

  • 双击Run Calculation
  • 设置Time Step Size为0.01s
  • 设置Number of Time Steps为1000
案例教程|沸腾传热传质的图21
计算结果

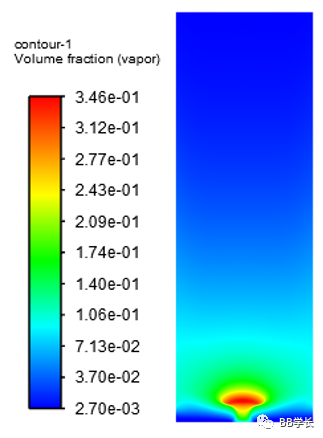

  • 计算结果:气含率分布云图
    案例教程|沸腾传热传质的图22
计算模型文件

  • 微信公众号"BB学长"后台回复:Boiling
