■ 变压器的储油箱

从外形来看，这是一个圆柱形罐子，安装在变压器主罐顶上的支撑结构上。变压器储油箱的主要功能是为变压器内部的油膨胀提供足够的空间。

吊器身式邮箱

■ 变压器储油箱的功能

当变压器加载时并且当环境温度升高时，变压器内部的油量增加。变压器的储油箱为膨胀的变压器油提供了足够的空间。另外，它还被用作变压器绝缘油的储存器。

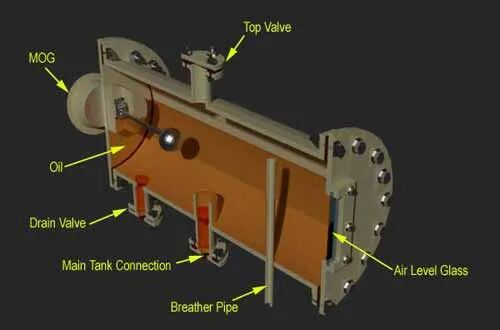

■ 储油箱的构造

储油箱是一个两端封闭的圆柱形油容器。容器的两侧均设有一个较大的检查盖，为了方便在储油柜内部进行维护和清洁。

储油柜管道（即来自主变压器油箱的管道）从储油柜底部伸出。在储油柜内部的储油柜管的头部设有盖子。这个管道既突出又带有盖子，因为这种设计可防止油泥和沉淀物从储油柜进入到主油箱。通常情况下，硅胶呼吸器固定管从顶部进入储油柜。如果它从底部进入，则应预计到储油柜内部的油位上方。这种设计布置可确保即使在最高操作水平下，油也不会进入硅胶通气孔。

■ 储油箱的工作机理

当变压器绝缘油的体积由于负载和环境温度而增加时，储油柜内部油位上方的空余空间会被膨胀油部分占据。因此，该空间的相应的空气量通过硅胶呼吸器被推开。另一方面，当变压器的负载降低时，变压器将关闭，而当环境温度降低时，变压器内部的油会收缩。这导致外部空气通过硅胶呼吸器进入变压器的储油箱。

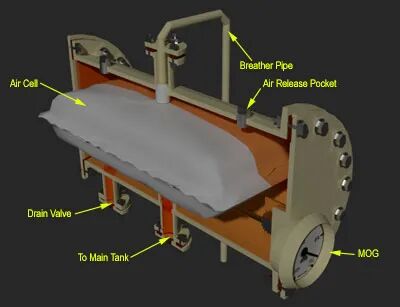

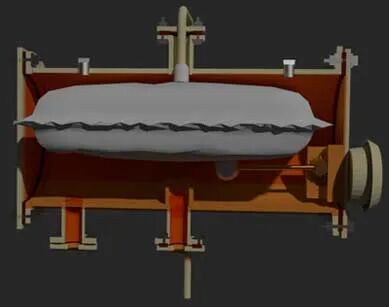

空气式储油柜

在这种类型的变压器储油柜中，由NBR材料制成的空气室安装在储油柜的内部。硅胶呼吸器连接在该空气室的顶部。电力变压器中的油位根据放气和膨胀的空气室而上升和下降。当空气室放气时，空气室内的空气会通过通气孔排出，另一方面，如果空气室已充气，则外部空气会通过通气孔进入。

这种设计布置可以防止油与空气直接接触，从而减少油的老化影响。

储油箱内单元外部可用的空间完全注满了油。在储油箱顶部设置了通风孔，可用于将积聚的空气排到气室外部。

气囊内部的压力必须维持在1.0 PSI。

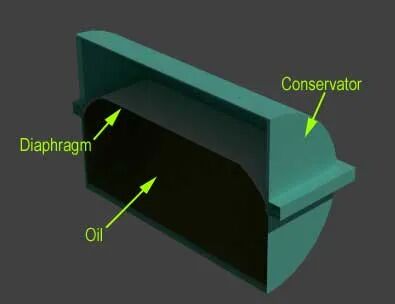

隔膜密封式储油箱

隔膜密封式储油箱中，隔膜作为变压器油和大气之间的屏障。在这种情况下，变压器的储油柜是由两个半圆制成，如下图所示。

隔膜固定在两个半部之间并用螺栓固定。随着油膨胀，它会向上推动隔膜。隔膜的位置由油位指示器即电磁油表（此处的MOG在上图中未显示）指示，因为该MOG的杆已连接到隔膜。当油箱中的油位下降时，隔膜会偏转，而空气会充满空位。空气通过硅胶呼吸器吸入，该呼吸器连接到变压器储油罐的顶部中间。（这里的硅胶呼吸器未在上图中显示）

这种类型的储油柜与空气室储油柜相比有一个优势。如果将气体加压到很高的水平，它将溶解在油中。在一段时间内，油中的气体量达到饱和点。如果在这个阶段，变压器的负载突然下降或环境温度急剧下降，压力下降，而油变得过饱和，就会产生气泡。如果冷却回路中连接了PIMP，则将会很容易产生气泡，这些气泡可能会在强磁场区域导致绝缘故障。（此处未显示硅胶呼吸器、MOG、排水阀、气袋、储油柜与主油箱的连接）
