Orcad绘制的原理图输出PDF文件的的页码顺序是怎么决定的？

答：我们通过Orcad软件绘制完成原理图以后，会进行检查或者是发给别的工程师进行检查，这是需要将原理图文件打印成pdf文件，在打印的时候，我们发现一个问题，就是有时候输出的pdf的排序并不是按照我们原理图的排序，而是乱的。这时候就会有这样的一个疑问，我们输出的pdf文件的页码顺序是怎么决定的呢，应该怎么排，我们输出的pdf文件的页码顺序才是按照原理图的来的呢，下面我们就给大家介绍下：

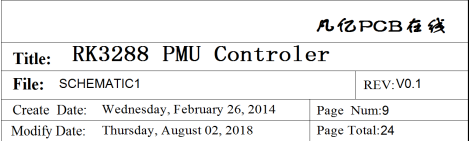

第一步，我们首先打开任意一份原理图，或者是新建的原理图，只要指定Title Block的路径，在原理图的右下角都是有 Title Block的，如图3-164所示；



图3-164 Title Block示意图

第二步，如图3-164所示，在Title Block中，会有两个参数，一个是Page Number，当然Page页的编码，另一个是Page Total，总的原理图的页数，我们在输出原理图的pdf文件时，这个pdf每一页的排序就是由这个Page Number决定的，这个显示是第几页，在输出pdf文件的时候，它就是排在第几页的，跟原理图主页面的原理图的排序是没有关系的；

第三步，我们可以对这个页码进行更改，更改以后，输出的pdf文件的编码也会进行更改，对这个编码更改以后，我们进行pdf文件的输出，选中原理图的根目录，才能对整个原理图文件进行pdf输出，选中其中一页，只能对一页进行输出，点击File-Print，如图3-165所示，或者按快捷键Ctrl+P进行打印；



图3-165 pdf打印示意图

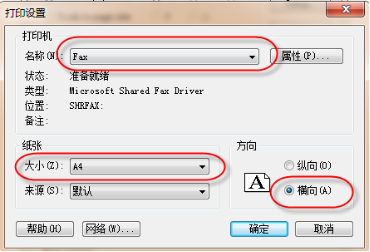

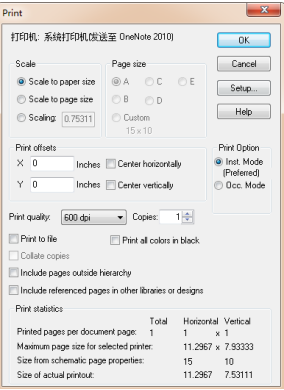

第四步，执行打印选项之后呢，会弹出如图3-166所示的界面，进行参数的选择，选择Setup选项，选择好虚拟打印机，如图3-167所示，以及打印纸张的大小以及方向，这样就可以对原理图文件进行输出pdf了，pdf输出出来的页面就是由Page Number决定的。



图3-166 pdf输出界面示意图

 图3-167 pdf输出打印参数示意图
