SpaceClaim|02-1案例练习

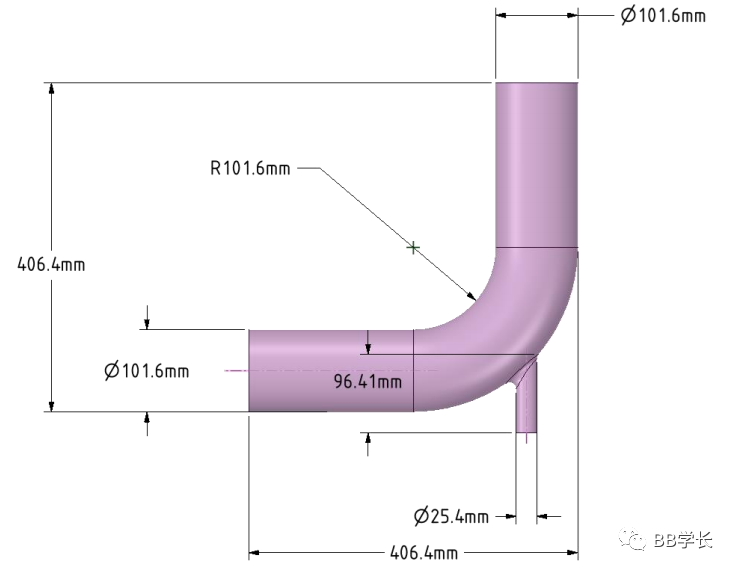

导读：创建混合弯管。

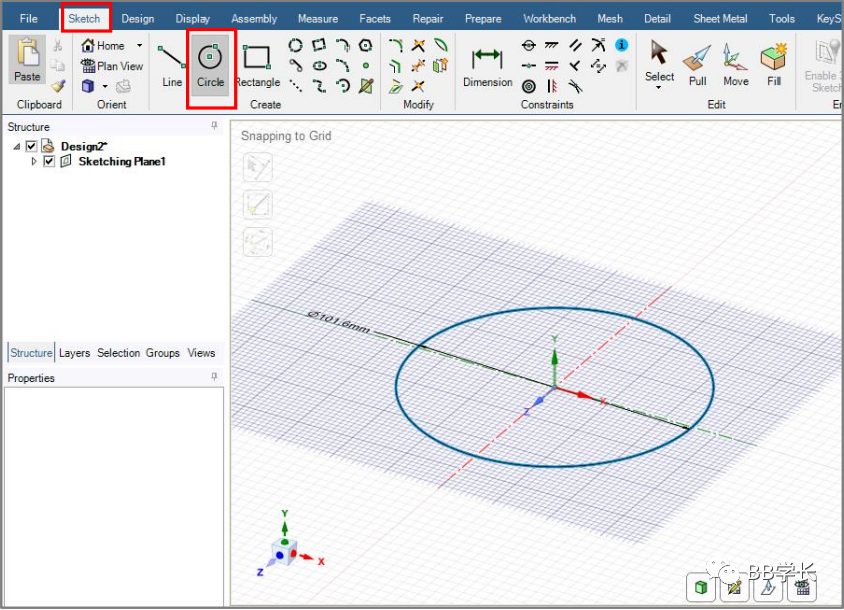

• 在草图模式下，绘制一个直径为101.6mm的圆

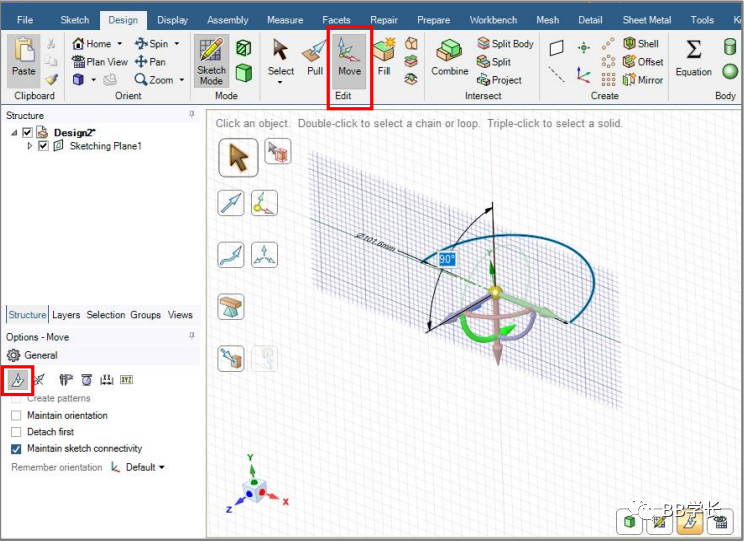

• 单击移动工具，然后单击移动网格

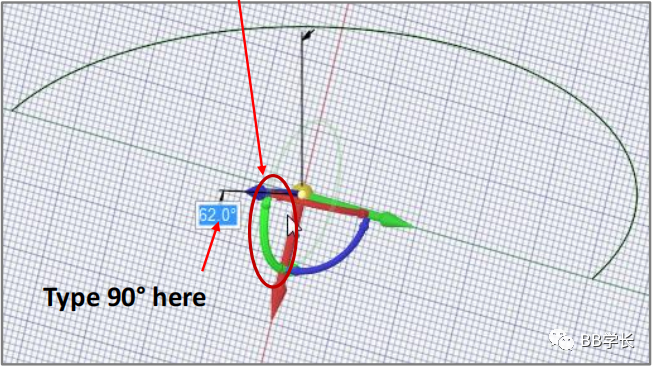

• 点击绿色旋转箭头，旋转网格90°

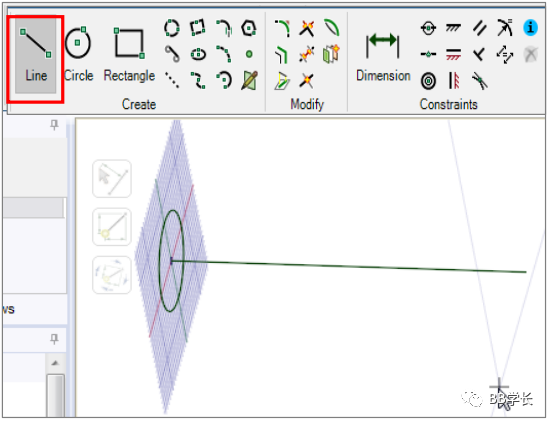

• 在XY平面中，从圆心开始画一条线

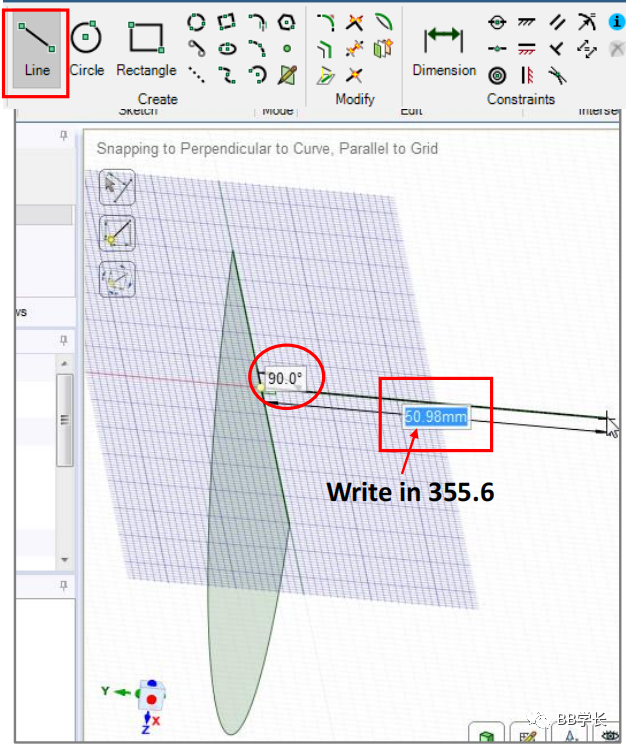

• 设置长度为：406.4-半径（50.8mm)=355.6mm

• 确保直线与X轴之间的夹角为90°

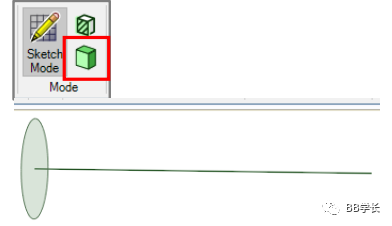

• 切换到3D模式

• 点击圆圈，然后点击“创建线”按钮

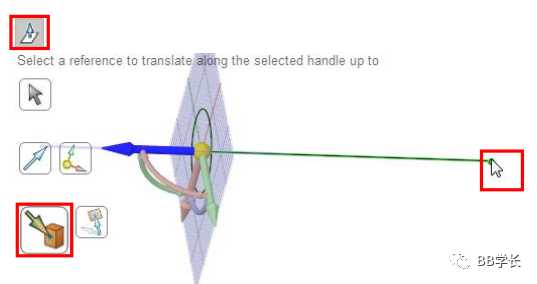

• 再次移动网格，直到创建的行结束

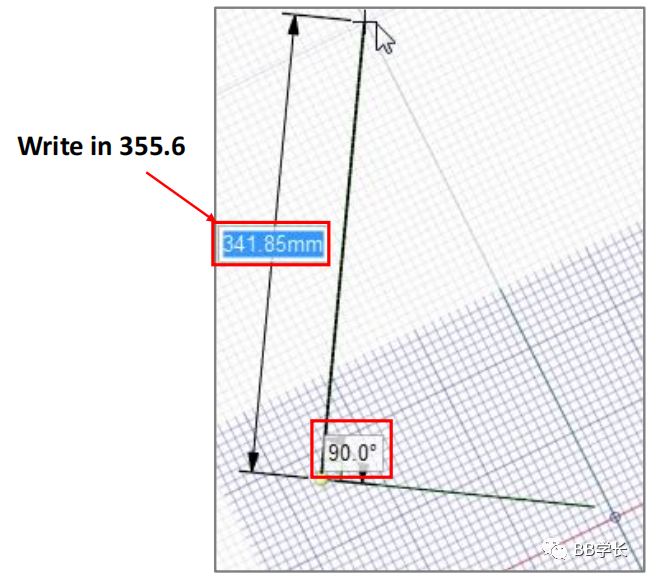

• 从第一条线的终点开始，画一条长度为355.6mm、角度为90°的线

• 切换到3D模式

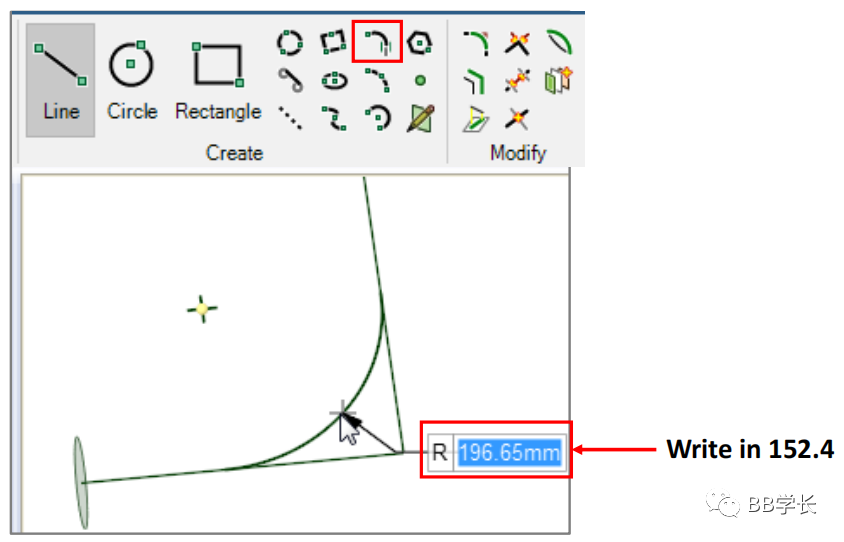

• 在两条线的相交处创建一个圆角；将半径设置为：101.6+101.6/2=152.4mm

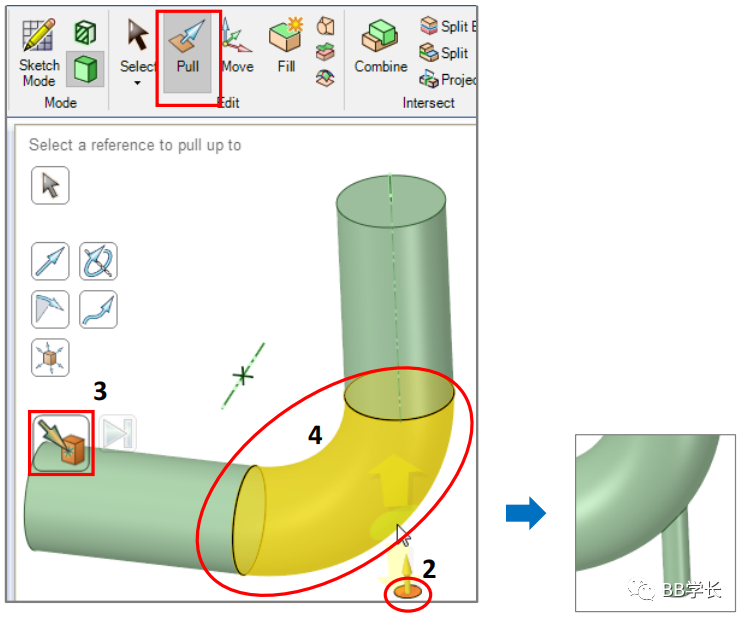

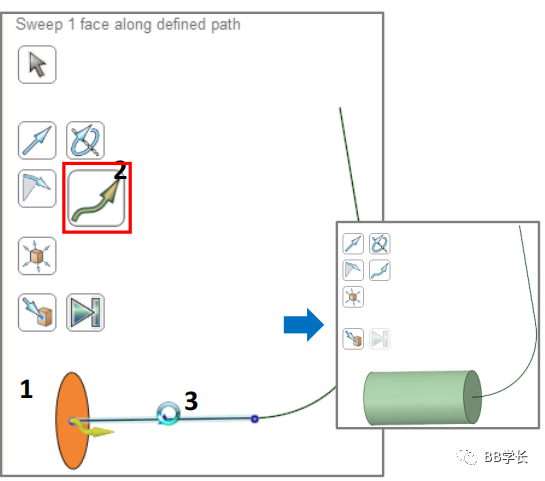

• 沿着第一条线拉伸圆面：高亮显示“拉伸工具”后单击圆面，选择扫描功能，点击第一条线，点击键盘“Enter”确认拉伸，拉伸完成ESC退出

• 对第二条、第三条线重复上面操作

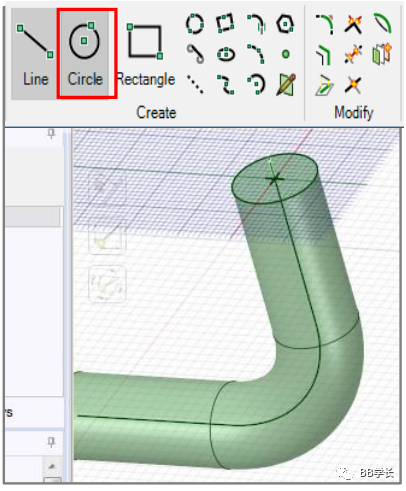

• 单击圆柱体的上端，然后单击以绘制一个圆；以原圆为中心，画一个直径为25.4毫米的圆

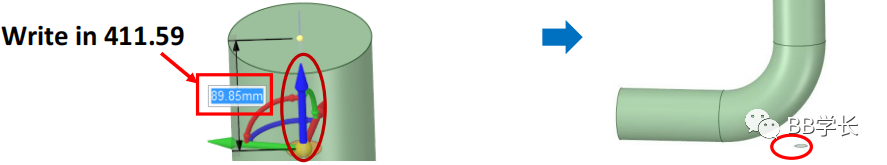

• 在3D模式下，通过圆柱体的轴向下移动所创建的圆圈，406.4+(101.6-96.41) =411.59mm

• 将小圆圈拉到圆柱上-

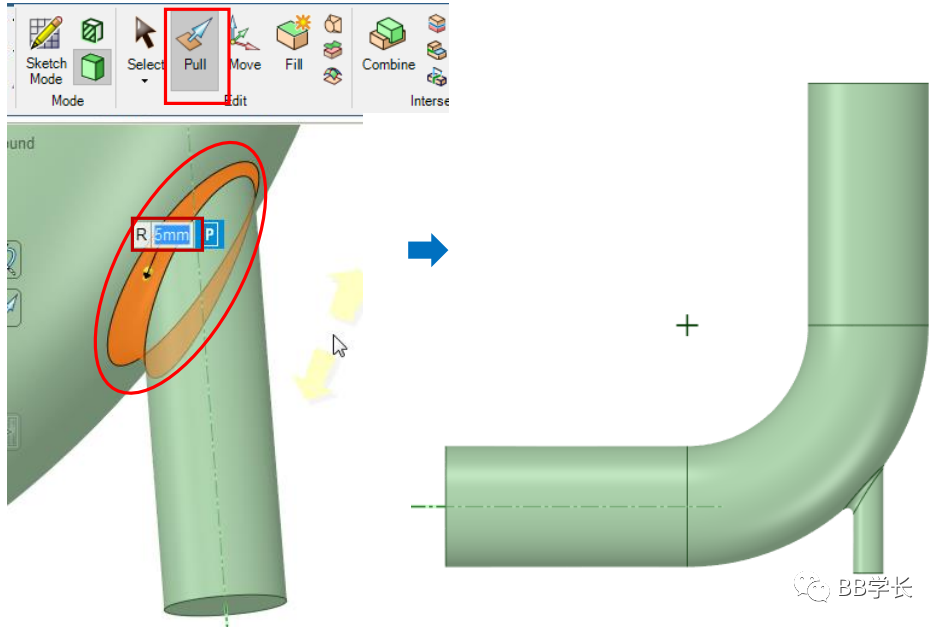

• 通过拉边来创建一个圆，将半径设置为5毫米

• 至此完成设置。
