导读：基于SpaceClaim创建几何。

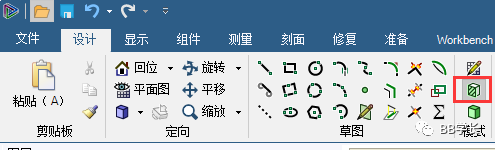

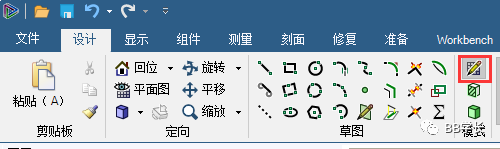

• 草图模式：启用草图网格以创建二维草图

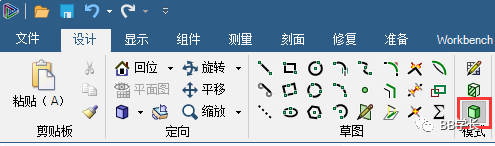

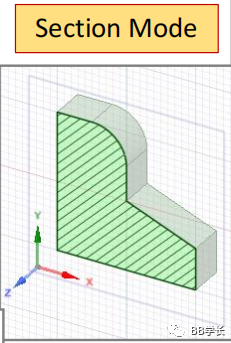

• 剖面模式：通过在剖面视图中使用实体的边和顶点，允许实体和曲面的编辑

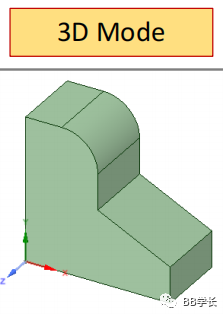

• 启用三维建模模式，以创建/编辑几何图形

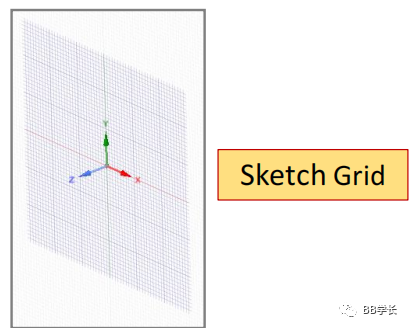

• 草图将在“草图网格”上创建
• 草图可以在任意平面/任意现有的面上创建

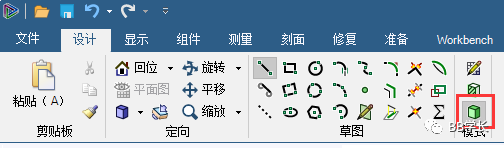

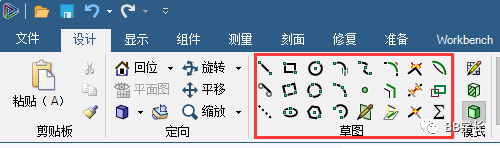

• 草图创建工具：线、矩形、圆、椭圆、多边形、弧、点、面曲线
• 线工具

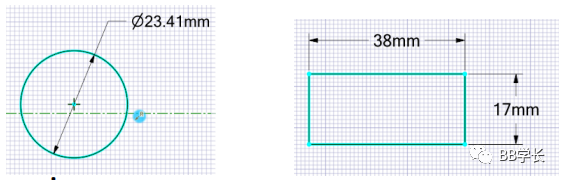

• 在创建草图时动态指定草图尺寸，使用“Tap”键在尺寸之间切换
• 可以使用表达式来创建尺寸之间的关系

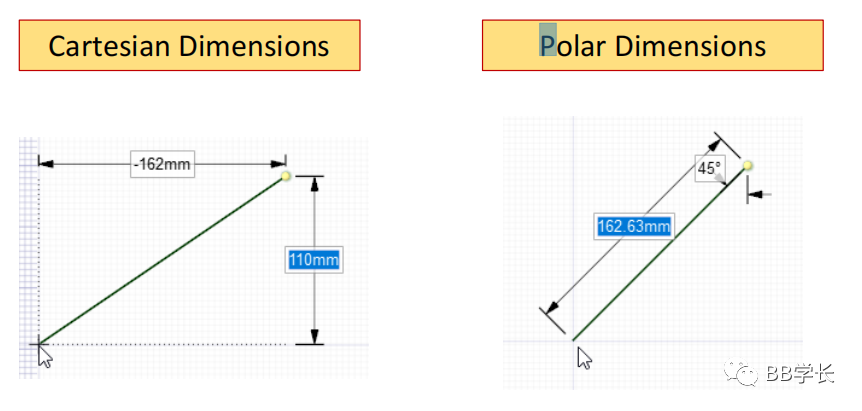

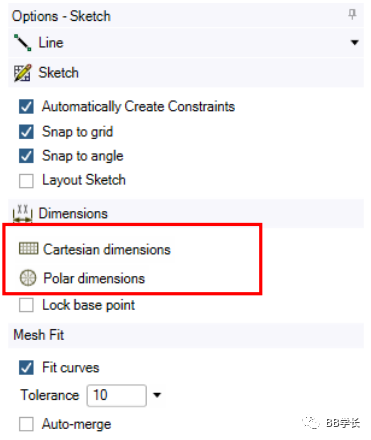

• 笛卡尔尺寸和极坐标尺寸

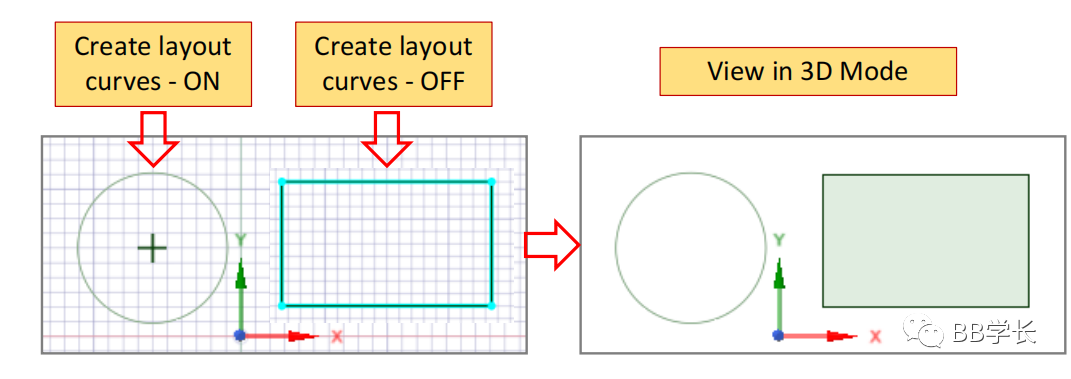

• 创建布局曲线:创建不需要立即生成三维对象的曲线,创建的曲线类似于设计上的铅笔图形
• 尺寸
• 草图编辑工具：圆角/倒角、偏移、移除、投影、分割等

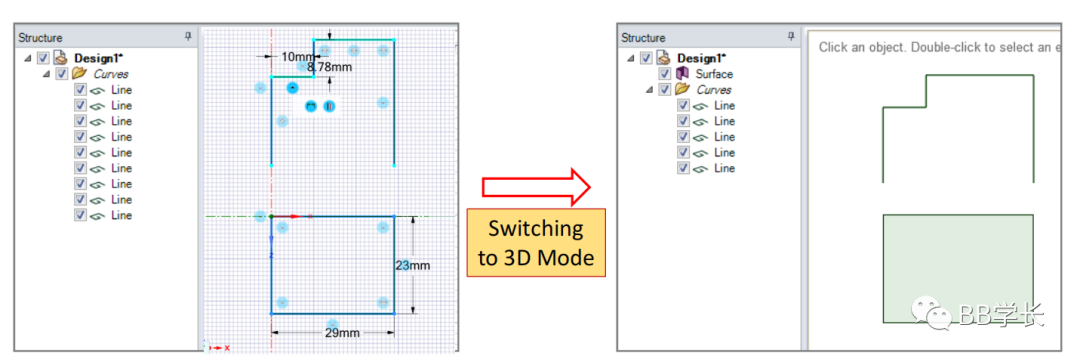

• 草图中封闭的线在三维中变为面
• 草图中未封闭的线变为线

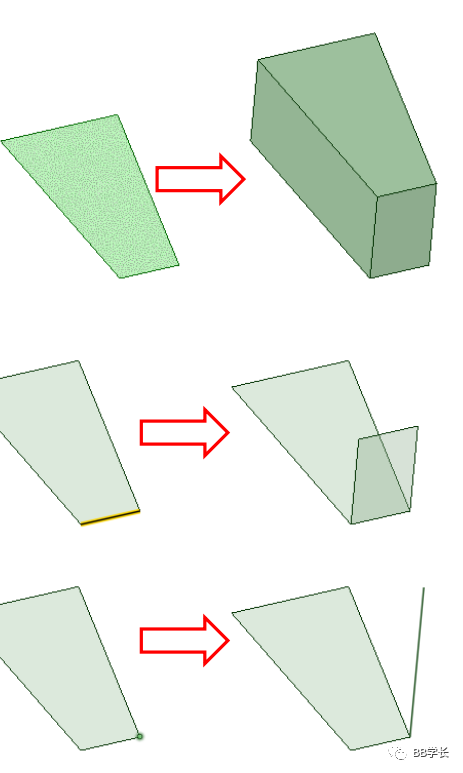

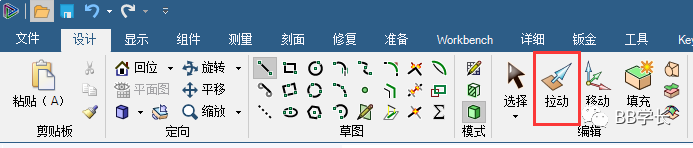

• 用于将草图转换为三维图形：拉线创建曲面，拉曲面创建实体

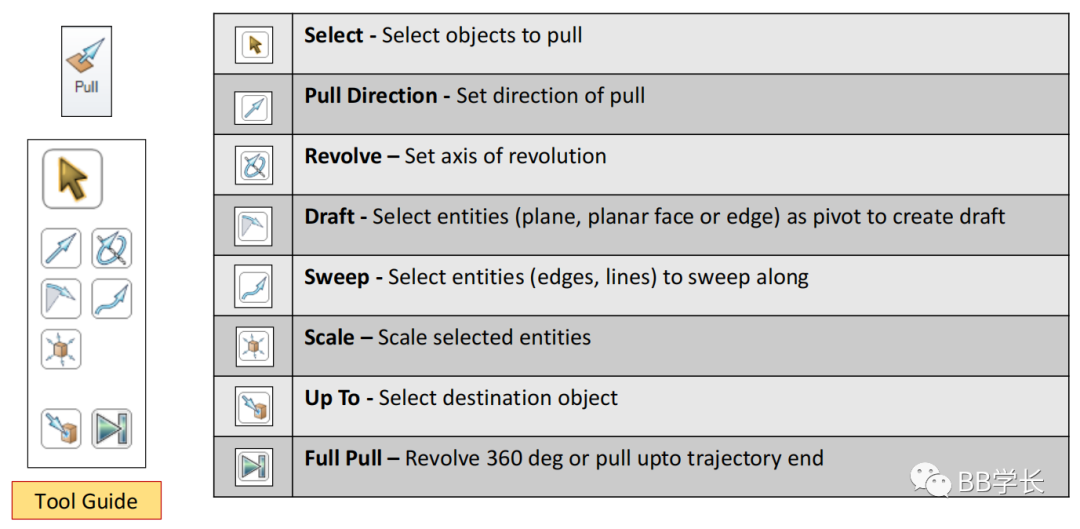

• 图形窗口的拉伸工具

• 拉伸方向
• 选中拉伸的面，选择蓝色的线作为拉伸方向
• 同时选中拉伸的面和拉伸方向

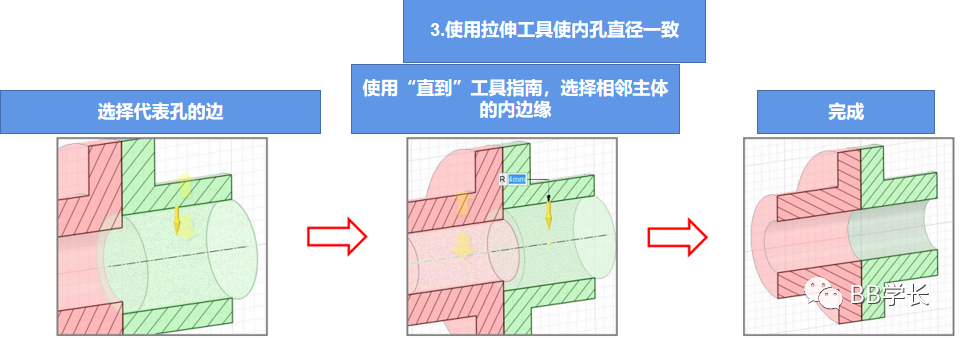

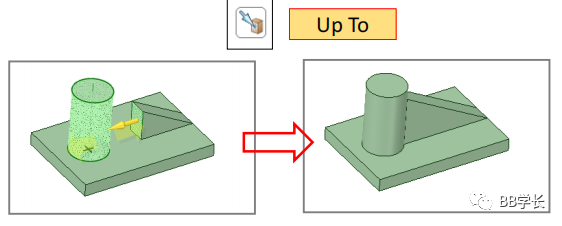

• 选中拉伸的面，选择圆柱面作为目标面

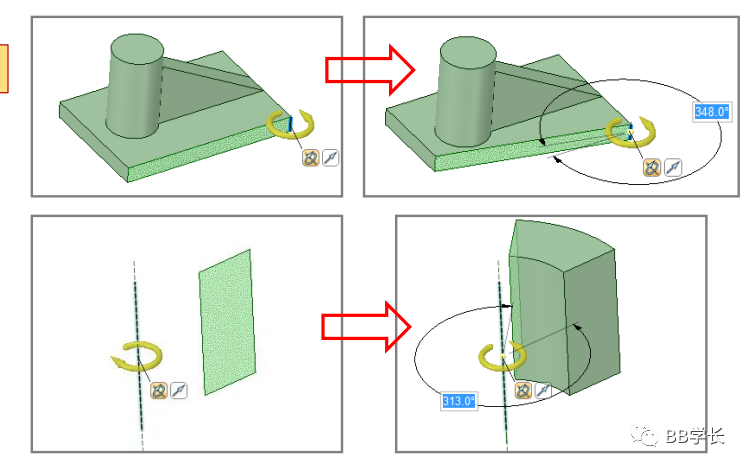

• 旋转
• 选中拉伸的面，选择旋转的轴

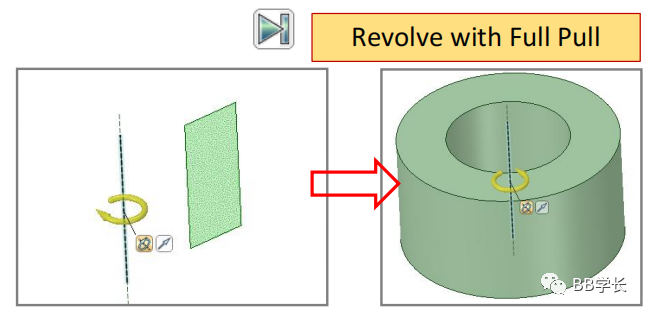

• 选中拉伸的面，选择旋转的轴，点击下图的键进行360°旋转

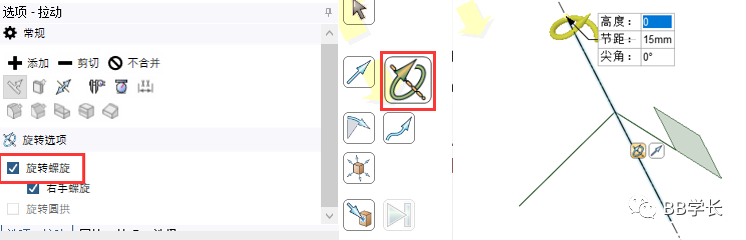

• 螺旋旋转

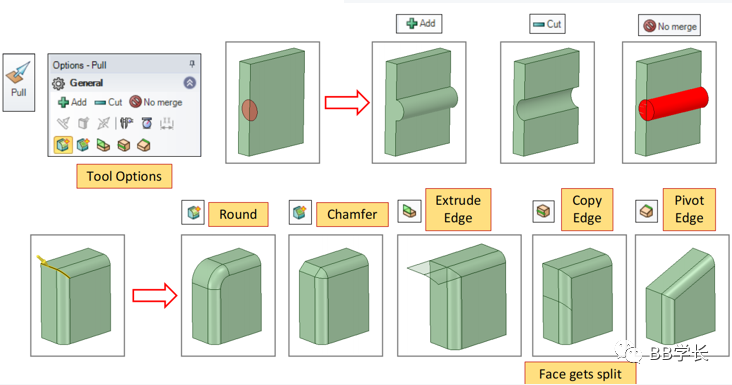

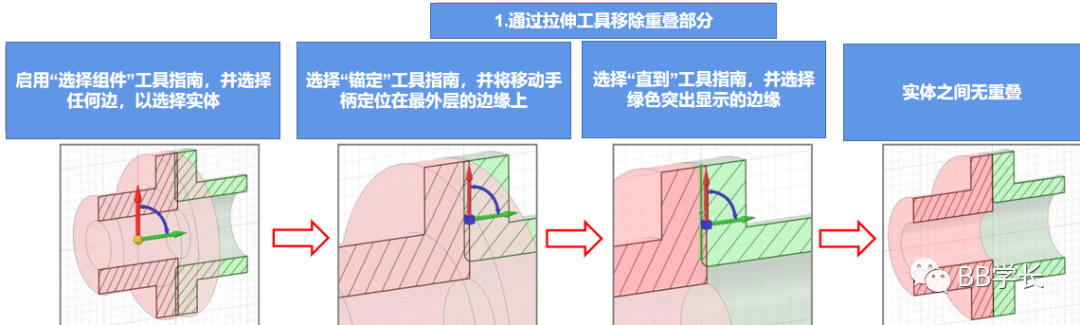

• 拉伸实体的边

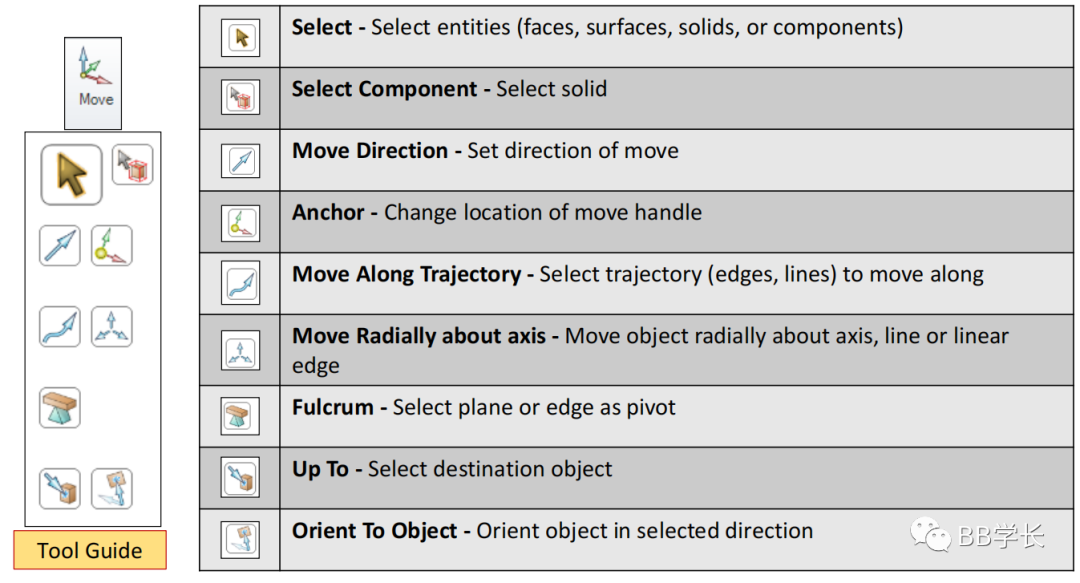

• 图形窗口的移动工具

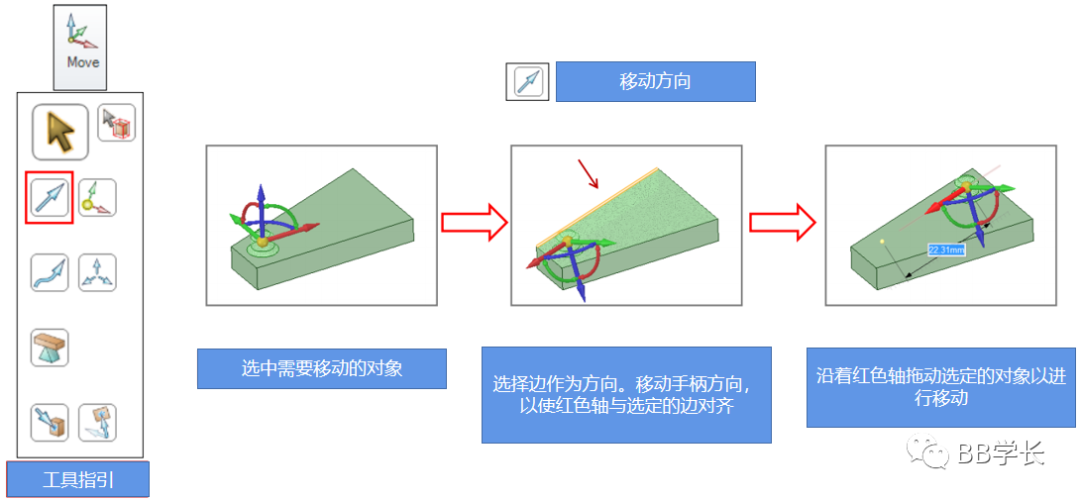

• 移动方向

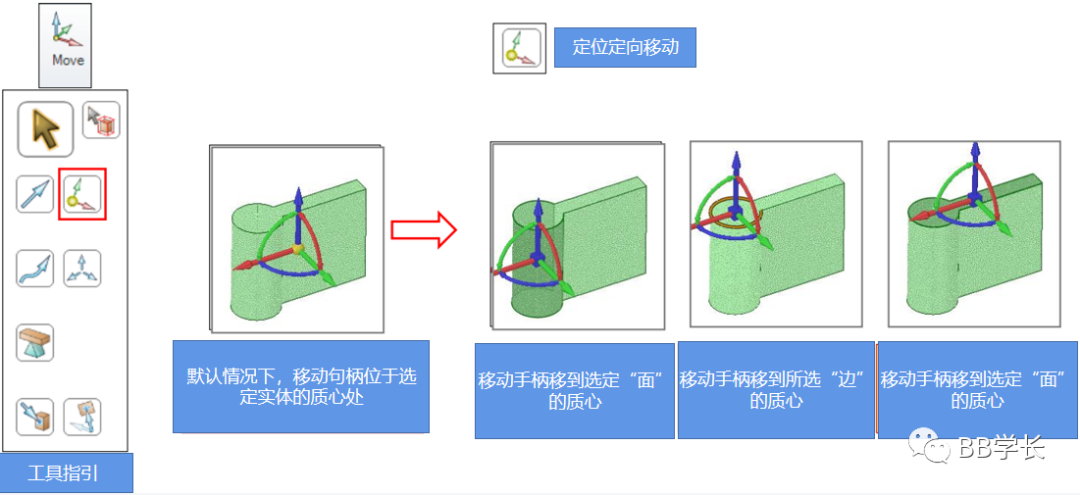

• 定位定向移动

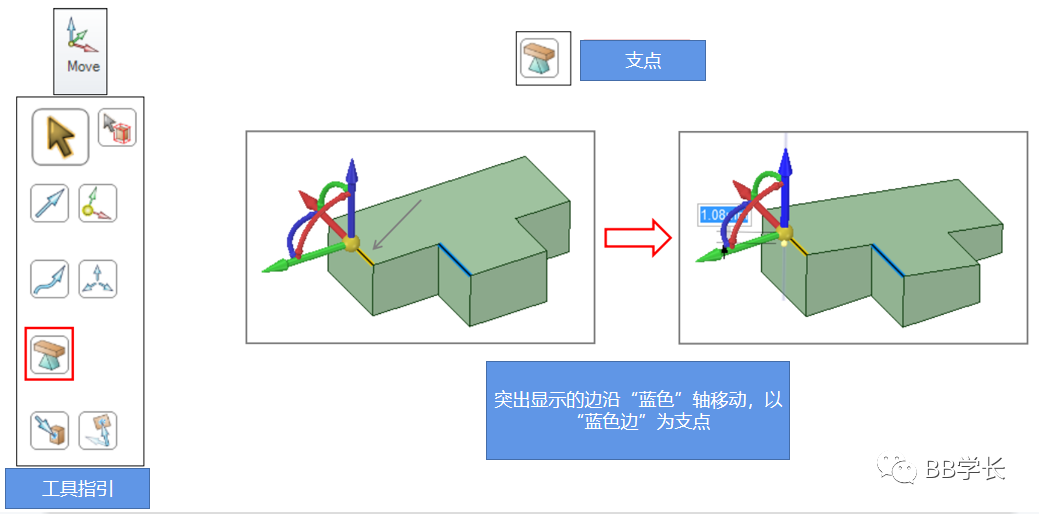

• 支点移动

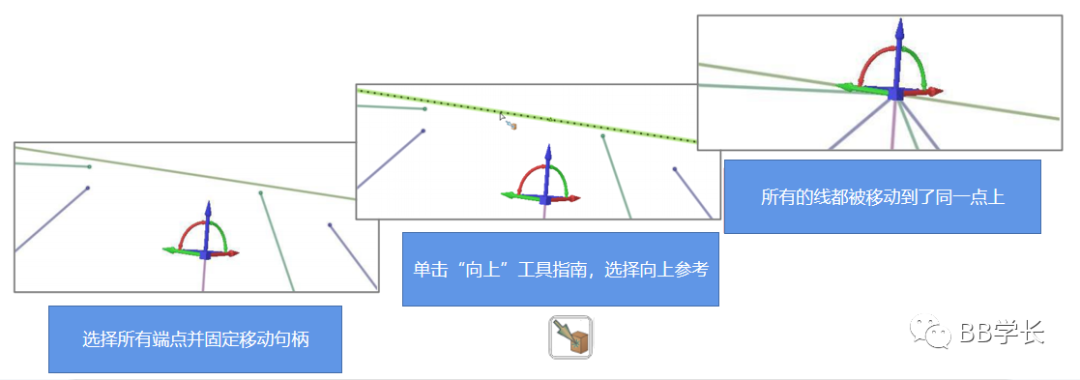

• 使用移动工具，可以将曲线/光束端点移动到单个点

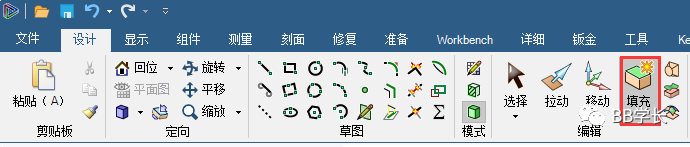

• 用周围的表面或实体填充选定的区域

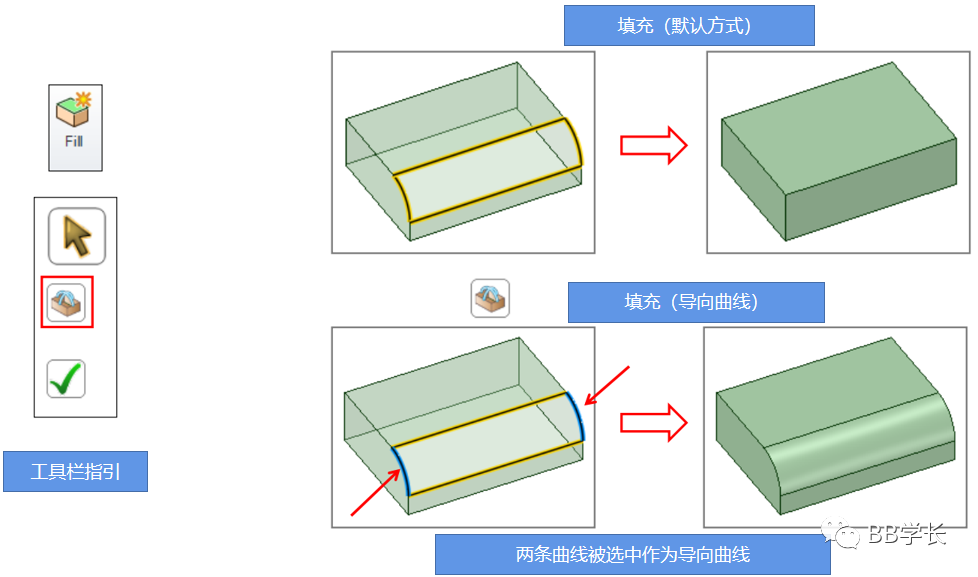

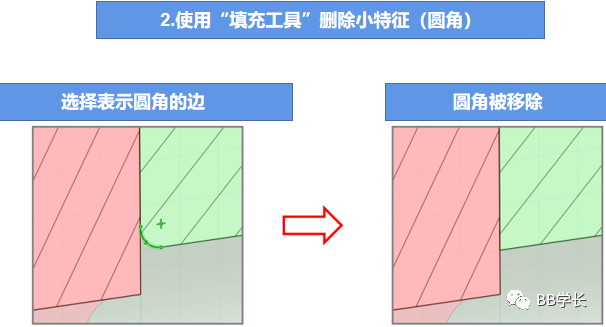

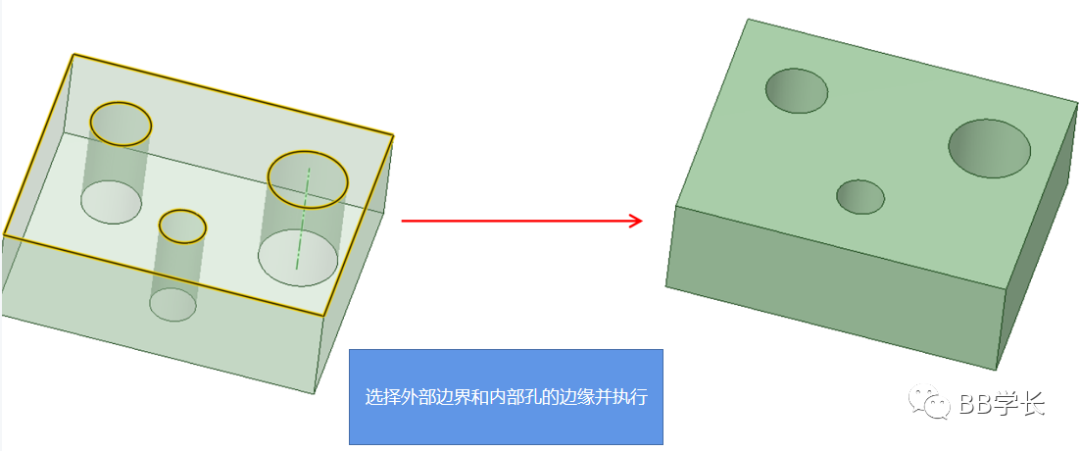

• 填充工具可以解释缺失面上的孔洞

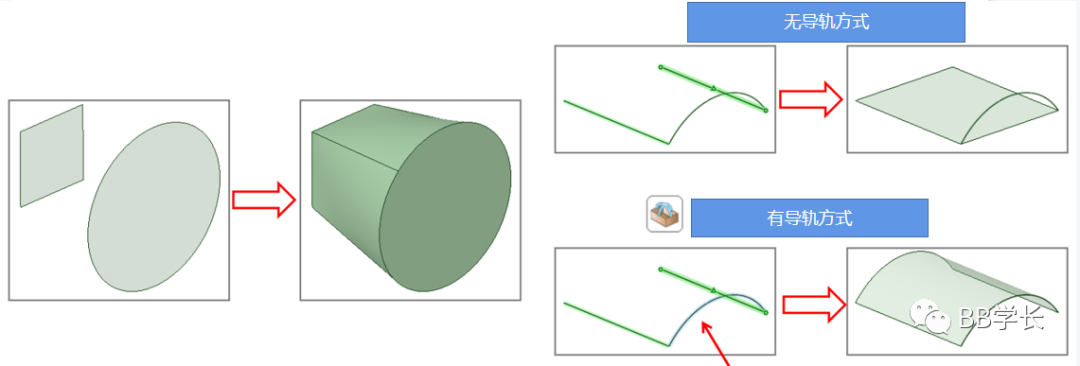

• 根据导向曲线填充

融合工具

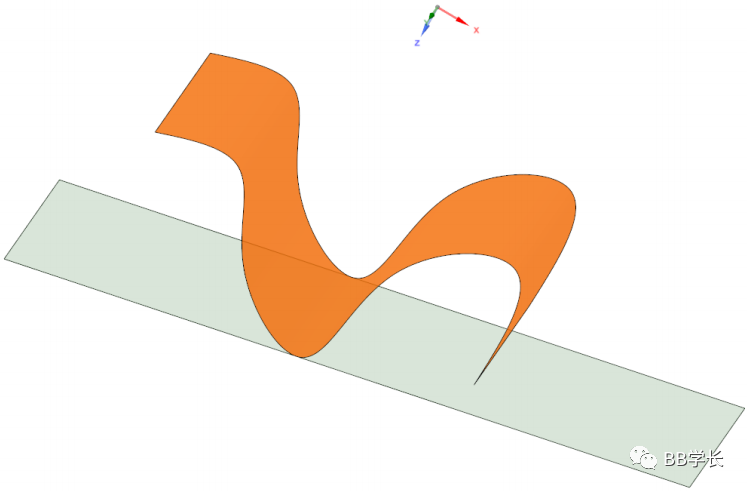

• 创建面、曲面、边和曲线之间的混合图

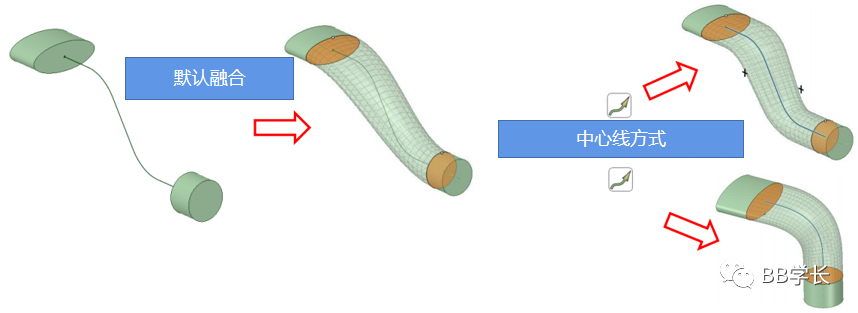

• 中心线融合

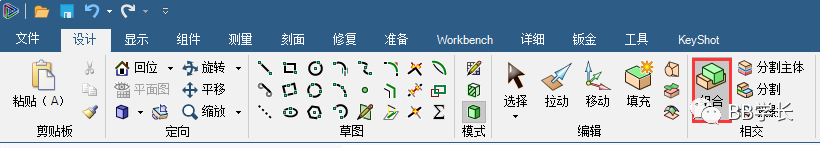

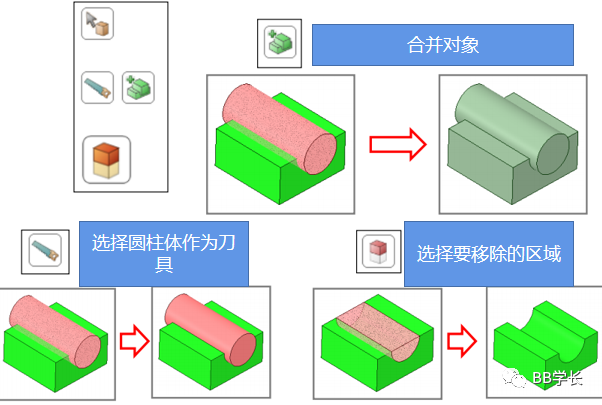

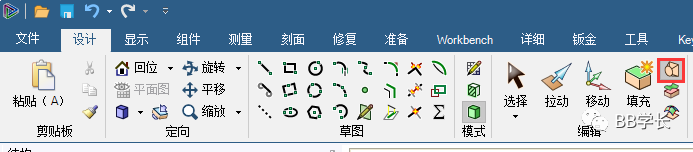

• 执行布尔操作:删减或合并
• 默认情况下，第二个选定的对象作为一个切割器来执行减法操作
• 使用“Ctrl”键选择多个对象来添加它们（“合并”的工具指南将被自动激活）
• 在减去操作后删除或保留剩余区域的选项，“要删除的区域”工具指南在减去操作后自动被激活

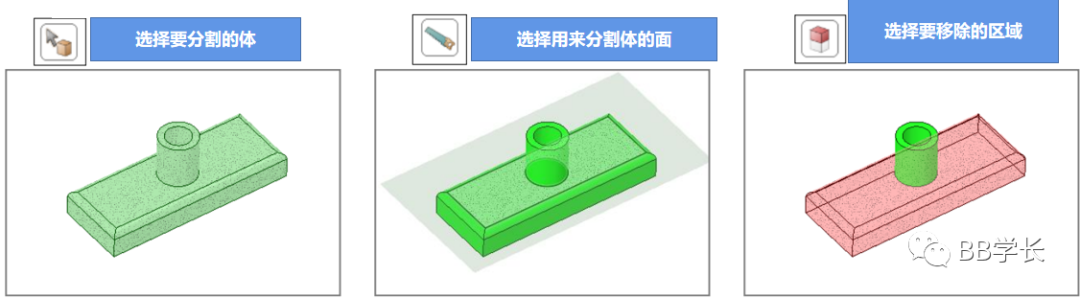

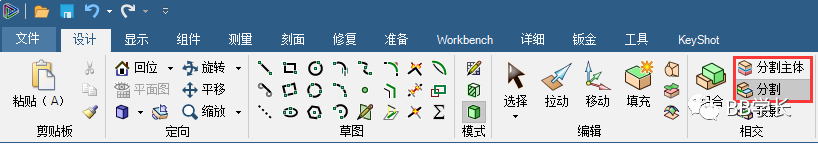

• 通过面分割体，通过线分割面

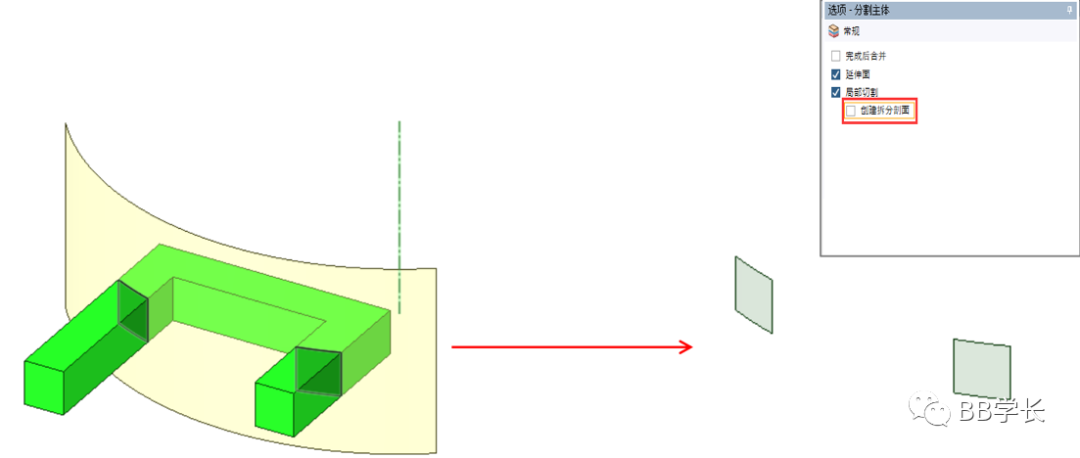

• 已添加了“创建分割曲面”选项。它会在目标和刀具的交点处创建曲面

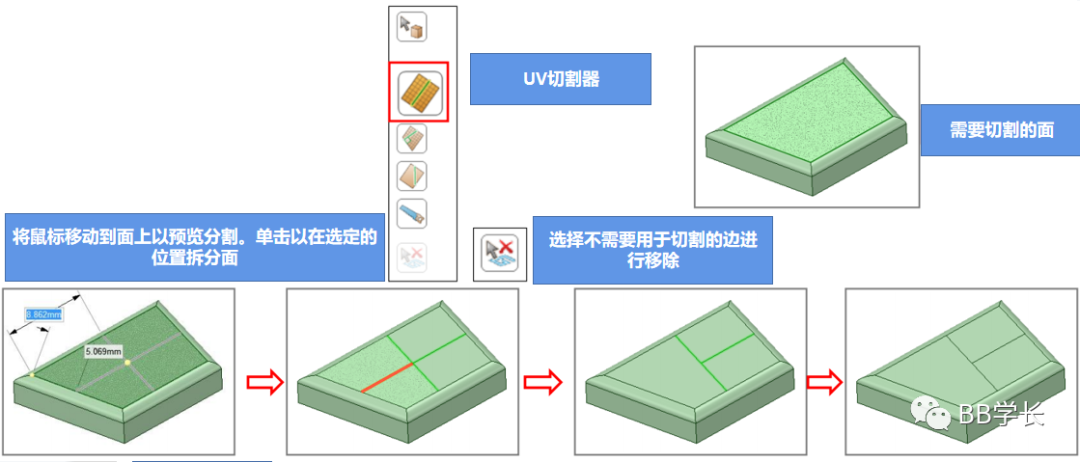

• 通过UV切割器分割面
• 激活“分割边”工具指南，光标会更改，表示只有边缘是可选择的。

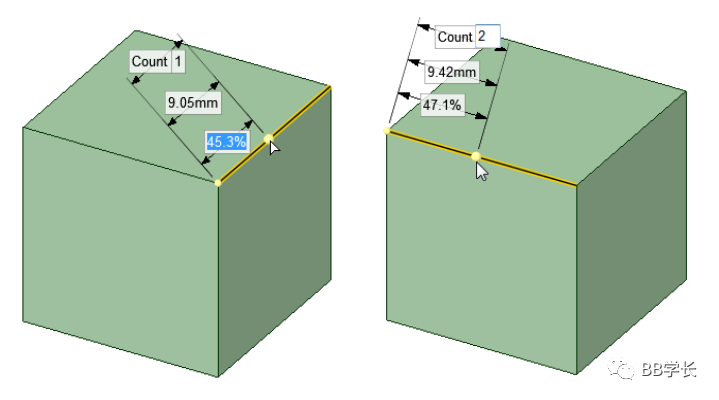

• 拆分位置是可调整的：拖动黄球、输入百分比、按Tab键两次，并输入一个长度

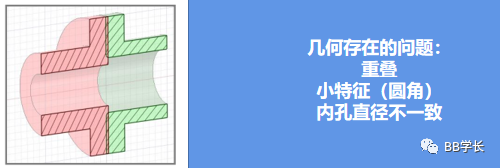

• 剖面模式通过在横截面中使用其边来帮助编辑实体和曲面
• 对于需要修复/清理内部细节的复杂模型很有用

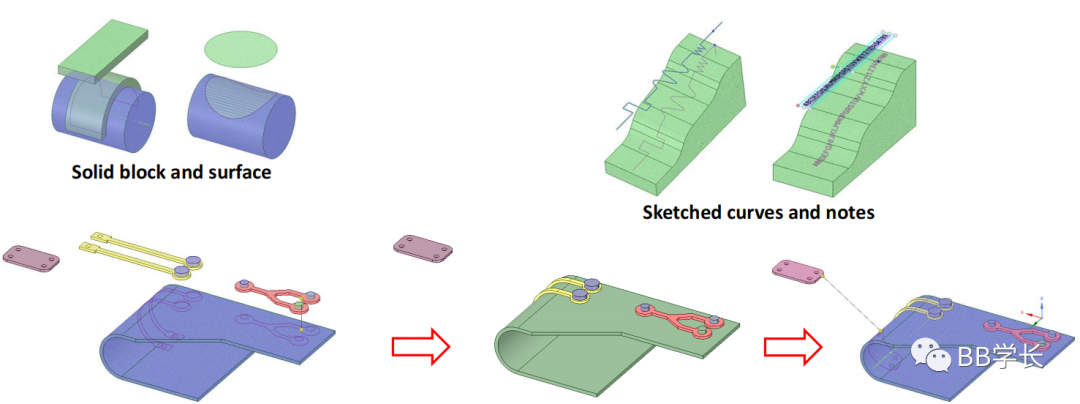

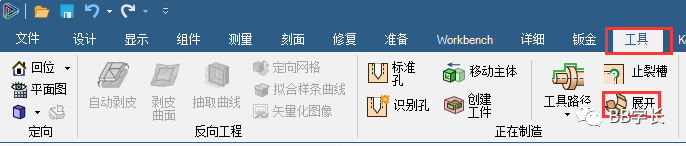

• 此工具用于围绕目标模型包装几何图形

• 适用于具有平面或曲面的表面物体

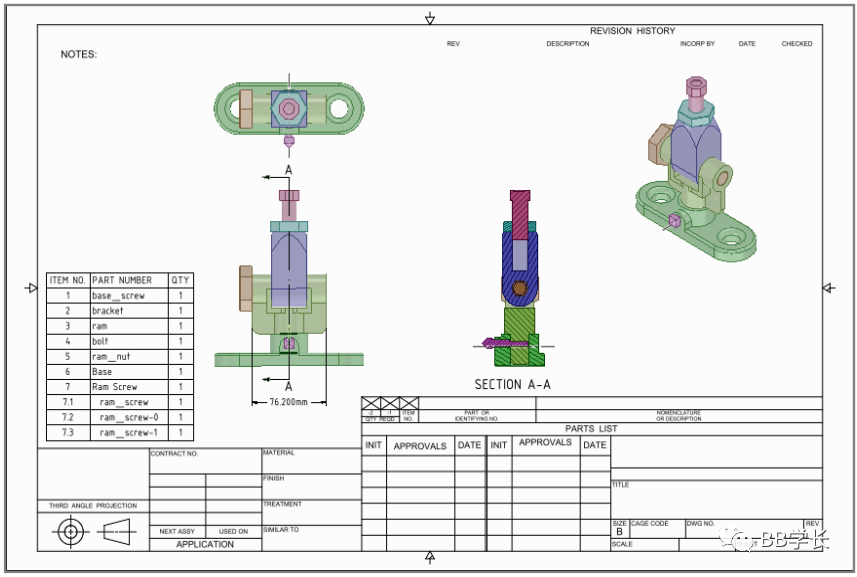

• 为当前模型创建图形工作表。设计的视图将自动创建，然后可以在图纸上进行编辑或移动。

• 要插入新的图纸，文件》新建》图纸

• 可以添加尺寸标注、横截面图、常规视图和注释

• 在结构树中，展开“工程图纸”，展开“图纸1”，以显示图纸上的视图

• 插入新的视图

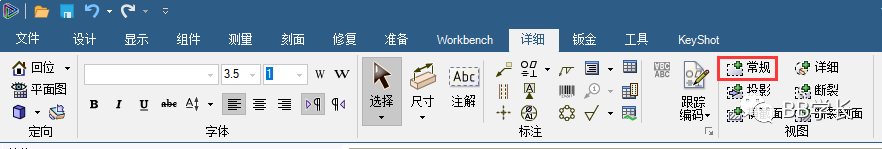

• 单击“视图功能区”组中的“常规”按钮。
• 将预览框放在图纸上的空白区域中。
• 选择视图（在灰色虚线轮廓内），然后拖动以在图纸上移动

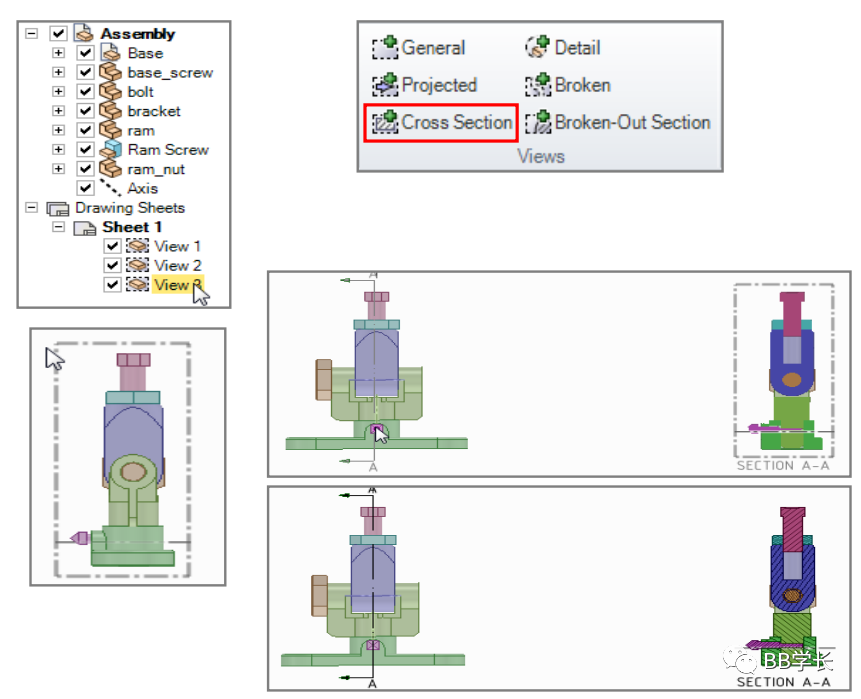

• 查看横截面

• 选择“横断面”按钮
• 选择“视图3”（“侧视图）”
• 将鼠标拖动到“视图1”（前视图）上。当您移动鼠标时，视图3应该显示为一个横截面。
• 单击以放置剖面平面。

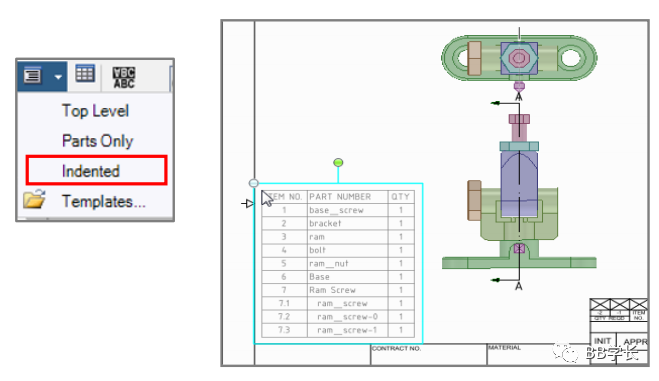

• 插入材料清单

• 从下拉列表中选择“锯齿状”选项
• 将BOM放在图纸的角落。

• 添加注释

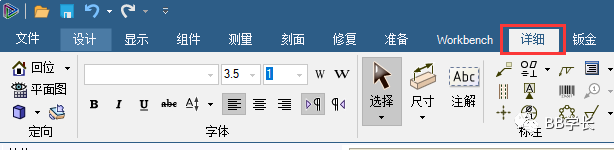

• 可以添加注释、尺寸、几何公差、表面光洁度、基准符号、中心标记、中心线和螺纹。
• 使用“选择”工具来选择突出显示的对象

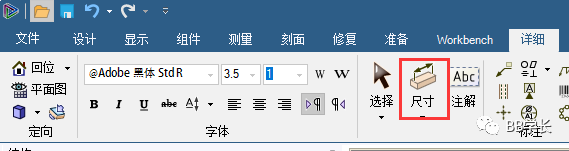

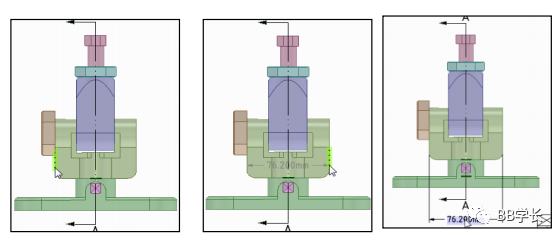

• 使用“标注”工具创建测量的尺寸。
  使用注释工具在平面上输入文字
