【石油技术585】内防喷工具详解（推荐收藏）

内防喷工具也叫内防喷器(inner blowout preventer)是1994年公布的石油名词。钻具内防喷工具是装在钻具管串上的专用工具，用来封闭钻具的中心通孔，防止钻具内喷，与井口防喷器组配套使用。

止回阀：有三种类型，即隔膜式、弹簧式和负荷杆式。

钻具止回阀是安装在钻具的预定位置，只允许钻柱内的流体自上而下流动，而不允许其向上流动，从而达到防止钻具内喷。

按结构形式分，钻具止回阀有碟形、浮球形、箭形、投入式等，它安装在钻具预定的部位，其内部结构决定了钻柱内的流体只能向下流动，而不允许其向上流动，从而达到防止钻具内喷的目的。它们的使用方法也不相同，有的被连接在钻柱中，有的在需要时才连接在钻柱上，而有的在需要时才投入钻具水眼内，起封堵井内压力的作用。根据现场使用经验，在正常钻井过程中通常并不装设钻具止回阀(特殊要求除外)，因为把钻具止回阀(投入式除外)长期连接在钻柱上进行钻井作业，其零部件(尤其是密封件)会因钻井液的冲刷、腐蚀而损坏。一般情况是将钻具止回阀放在钻台上备用，需要时再连接到钻柱上。

目前，现场大量使用的箭型止回阀，它受钻井液冲蚀作用小、表面有较高的硬度，密封垫采用耐冲蚀、抗腐蚀的尼龙材料，整体性能好。

箭形止回阀与钻杆接头连接。箭形止回阀可分为上接头与阀体组合式和整体式两种。

球形止回阀与钻杆接头相连。球形止回阀的阀体为上、下接头组合式或整体式。

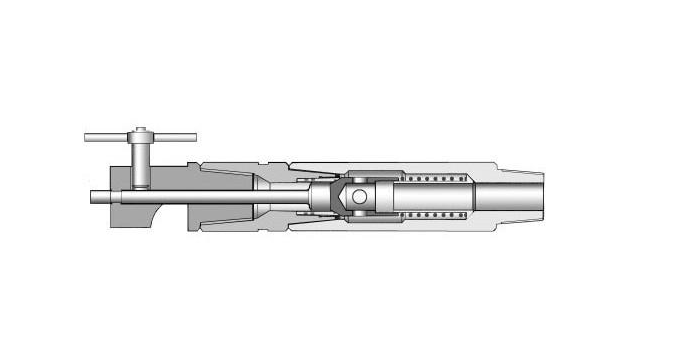

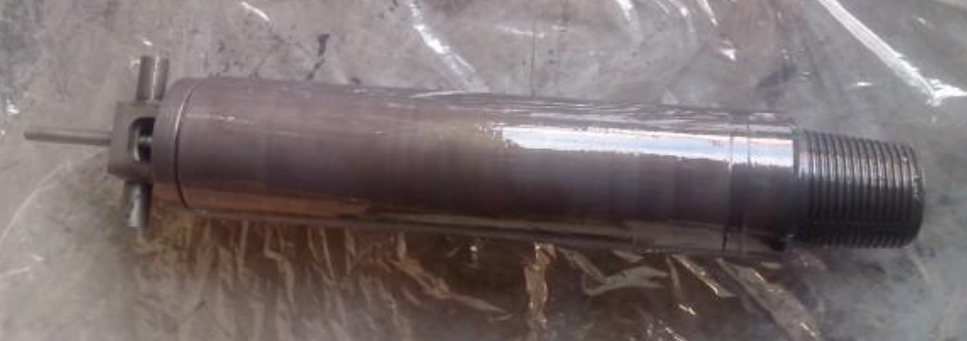

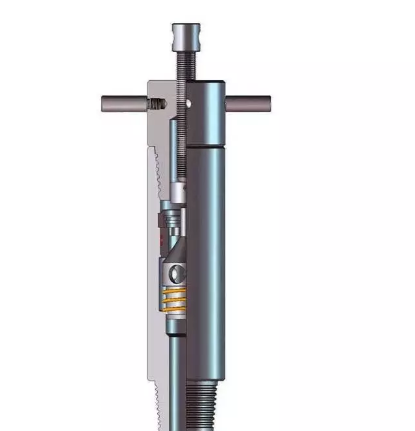

投入式止回阀与钻杆接头相连，在打钻进入油气层前，投人式止回阀的联顶接头预先连接在钻柱上需要的部位，此时阀中并无止回阀组件，钻井液循环畅通无阻。当钻进以及起下钻作业中发生井喷时，投入式止回阀并不妨碍关井立管压力真实数据的获取。只是当根据作业需要封闭钻具中孔时才将止回阀组件投入钻柱管串，使止回阀组件坐落在联顶接头上，防止钻柱内流体上行。

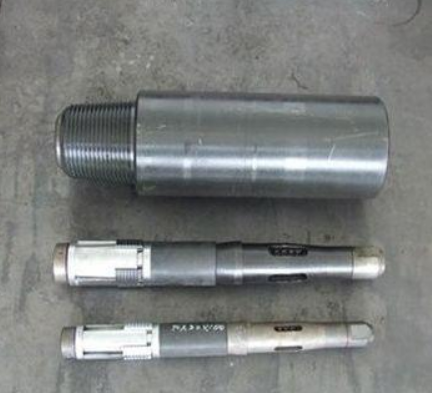

投入式止回阀由止回阀组件和一个联顶接头组成。联顶接头事先装在靠近钻铤的钻柱上，当发生溢流或井喷和进行不压井起下钻作业时，投入钻具水眼的止回阀组件，将自动锁紧在联顶接头处，即可起到止回阀的作用。需要时还可通过此阀循环出受侵钻井液。止回阀组件除有增强其密封能力的橡胶密封圈外，还有强有力的锁紧细齿，使其可靠牢固地锁在联顶接头处。

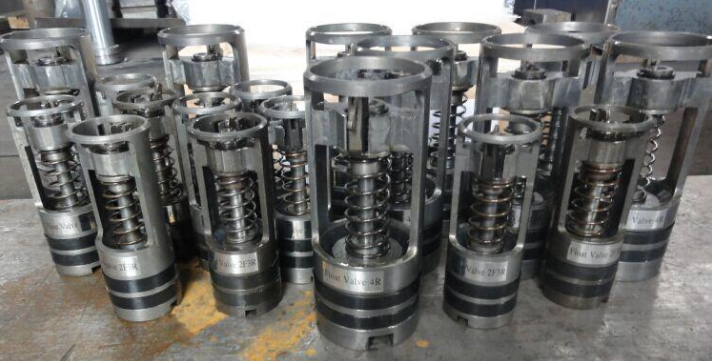

钻具浮阀分为A型和B型两种，A型钻具浮阀下端与钻头转换接头连接，上端与钻铤或钻具稳定器连接。B型钻具浮阀下端与钻头相连，上端与钻铤或钻具稳定器连接。

每次起钻后，对阀芯进行检查，发现损坏及时更换，浮阀本体寿命可达800h，而阀芯寿命只有300h左右，所以按1：3配套控压钻井时，旋塞+浮阀配套使用，安装在起钻至套管鞋相对位置处采用精细控压钻水平井时，在近钻头处使用双芯结构浮阀。

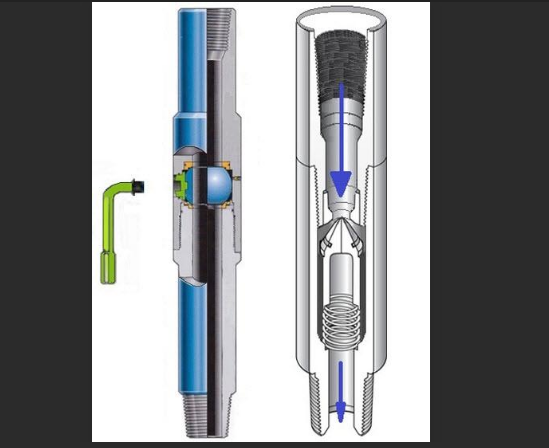

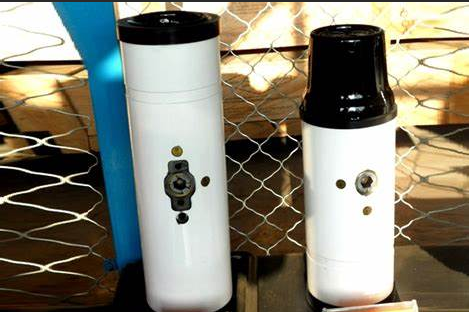

旋塞阀是钻柱循环系统中的手动控制阀，是防止井喷的有效工具之一。旋塞阀可分为上部旋塞阀和下部旋塞阀。上部旋塞阀用于水龙头下端和方钻杆之间;下部旋塞阀用于方钻杆下端和方钻杆保护接头之间。钻井液可无压降地自由流过方钻杆旋塞阀。用专用扳手按指示要求转动 90°即可实现开关。

方钻杆上、下旋塞均由本体、下球座、弹簧、操作键、球阀、开口挡圈、上球座、挡圈套、弹性挡圈及密封件、附件扳手等组成。其密封原理是由弹簧支承球座使球定位，并使之有一定的预紧，球与球座的密封件紧密接触，当放开时水眼畅通，关闭时球面将水眼全部封住，内环空部分压力作用在球体上，使球与球座处于高压密封状态。

注意事项：旋塞使用中，防止旋塞处于半开和半关状态。

准确记录使用时间及受力状态，确定合理的使用时间。

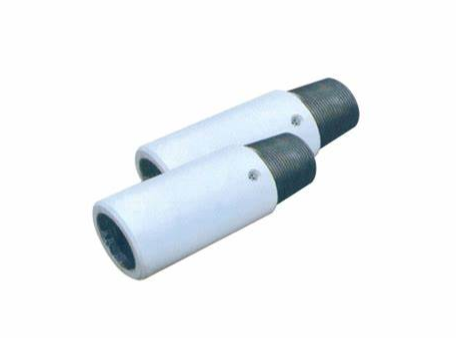

钻具旁通阀是循环系统的备用安全阀，在发生溢流钻头喷嘴因各种原因被堵死而无法压井的情况下，打开钻具旁通阀，可恢复正常的钻井液循环，进行压井等作业，一般情况下，在钻开油气层前，将钻具旁通阀接在钻柱预定位置。

一旦发现钻头水眼被堵而无法解堵时，卸掉方钻杆投球后再接方钻杆使球落至钻具旁通阀阀座处，小排量顶泵后只要泵压升高到一定压力值就剪断固定销，使阀座下行直到旁通孔全部打开，泵压随即下降，从而建立新的循环通道，即可进行施工作业。
