柔性屏试验及仿真整体解决方案
01
试验

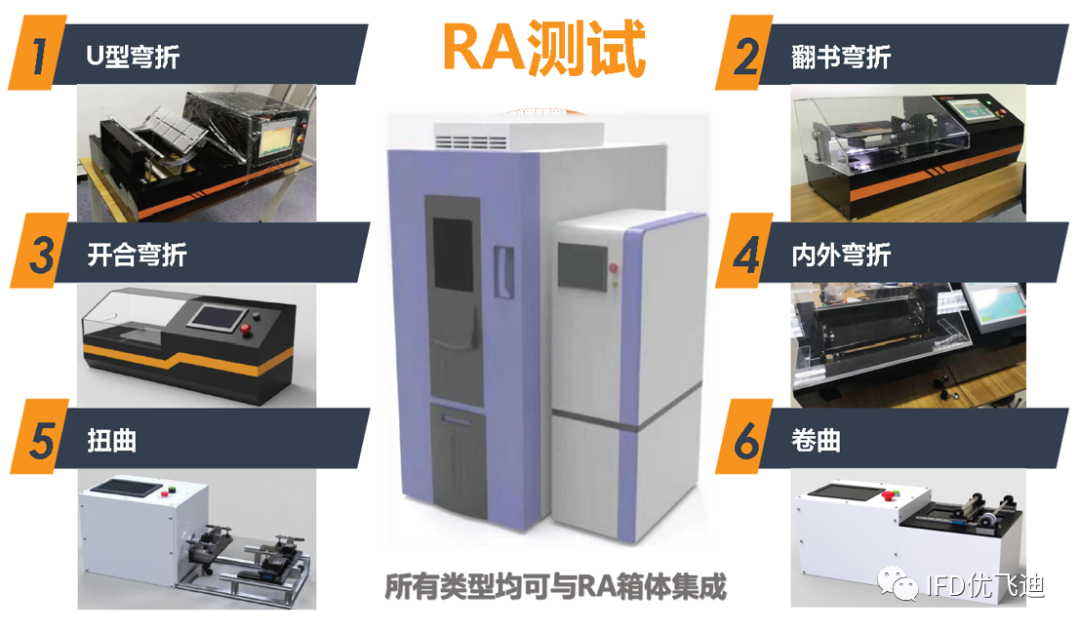

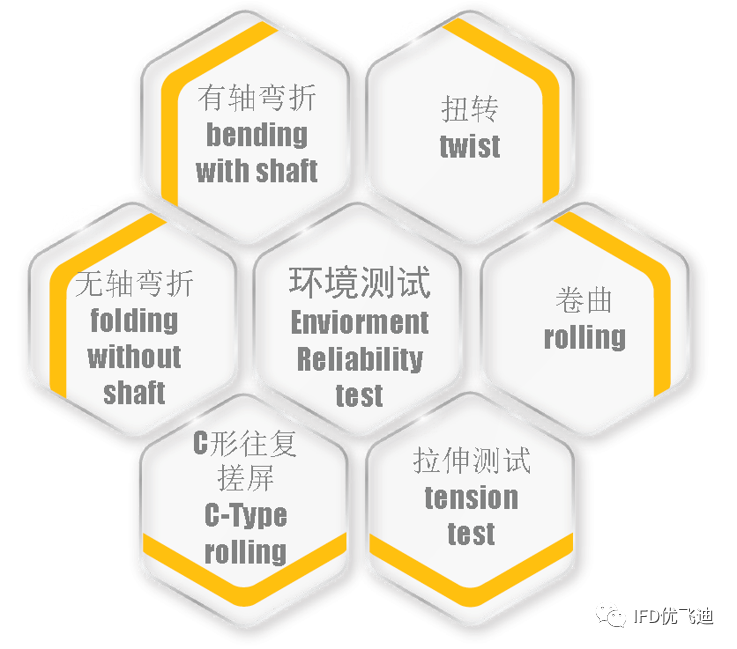

试验类型及设备

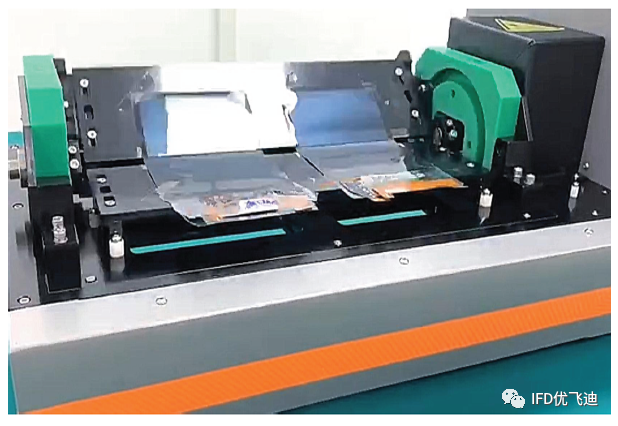

翻书式弯折设备
• 模拟弯折手机的真实状态

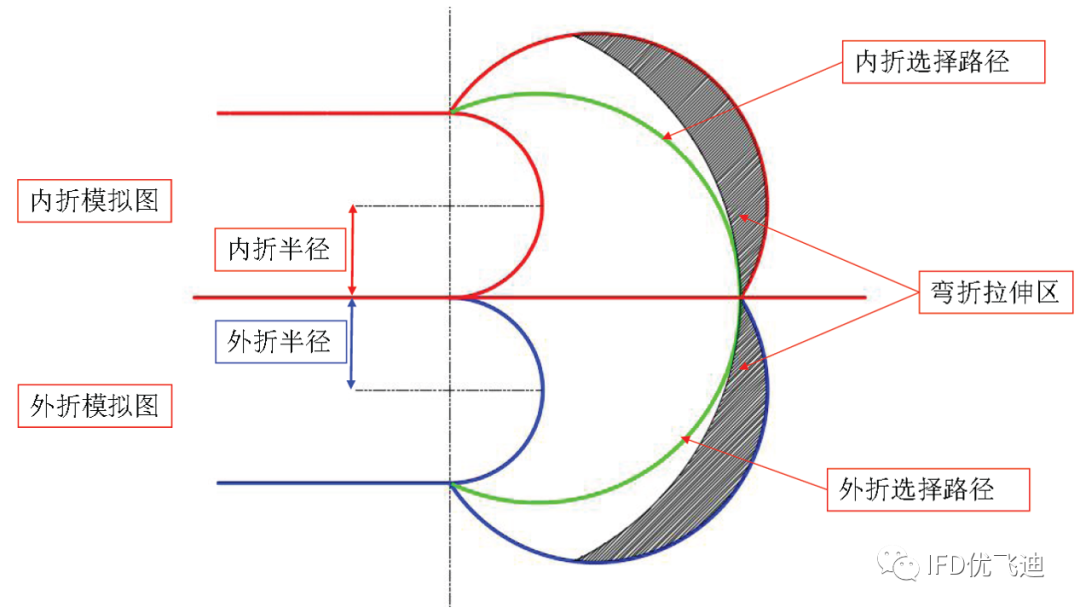

• 弯折区域固定（一般宽度为πR）
• 非弯折区全贴合
• 弯折区无额外拉伸作用力
• 对于内折/弯折，均需要避开弯折拉伸区

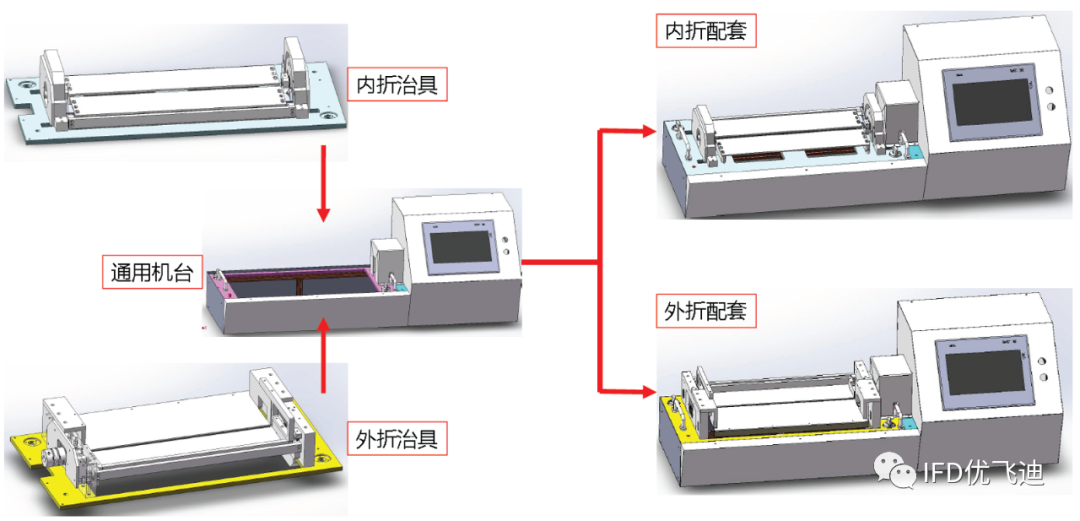

翻书式弯折-治具

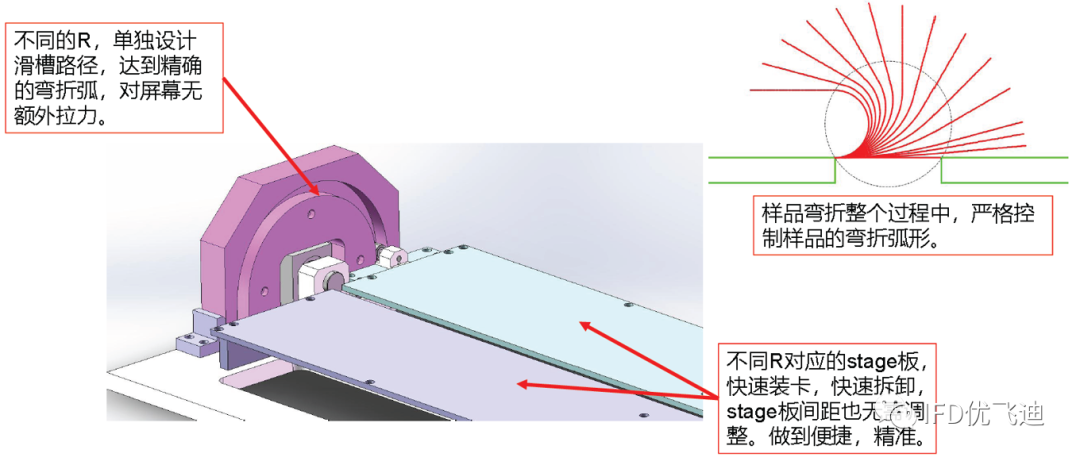

• 不同的R工装的切换，做到10分钟完成
• 补偿路径的选择，优化，让样品在弯折过程中，曲率半径从无穷大逐渐收缩为R
• 路径通过双侧滑槽，同时保证无偏差
• 机构通过旋转+平移滑动，达到补偿路径
• 不同的R，特定的滑槽对应，确保补偿更精准

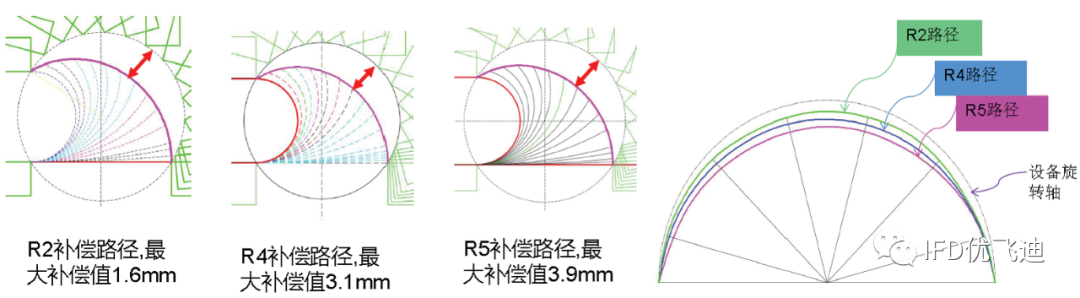

• 不同R，补偿路径趋势相同，但是最大补偿值不同
• 针对R<2的情况，必须考虑样品厚度对补偿路径的影响
内外折切换
标准常温-桌面型产品参数
产品型号 |
FS-N440 桌面式翻书弯折 |
|
测试性能 |
治具有效长度(mm) |
440 |
对应最大样品 |
Max.440mm * 200mm |
|
单次可测试样品数量 |
6吋(68*135mm) Max:5片 8吋(120*165mm) Max:3片 13吋(295*166mm) Max:1片 |
|
内折半径(mm，标配3个) |
R1到R5(固定R值) |
|
外折半径(mm) |
R3到R5(固定R值，选配) |
|
弯折半径精度(mm) |
±0.1 |
|
弯折速度(cycle/min) |
0到50 |
|
弯折次数 |
可设定 |
|
停留功能 |
可设定(如0.1s) |
|
暂停功能 |
有 |
|
历史纪录 |
有 |
|
其他功能 |
数据导出 |
无 |
点亮(选配) |
无 |
|
拍照(选配) |
无 |
|
控制及驱动 |
控制系统 |
PLC |
HMI |
触摸屏 |
|
界面语言 |
中文(英文可选) |
|
驱动系统 |
伺服电机 |
|
电源及安全 |
电机过载保护 |
有，且扭矩可调 |
急停 |
1个 |
|
电源 |
220V，50Hz |
|
电源过载保护 |
有 |
|
外观规格 |
机器外尺寸(mm) |
L800*W450*H500 |
重量(kg) |
30 |
|
*如果尺寸非标准，可定制。（可定制S型双折测试设备）
产品型号 |
FS-NWL550 立柜式翻书弯折 |
|
测试性能 |
治具有效长度(mm) |
550 |
单次可测试样品数量 |
6吋(68*135mm) Max:7片 8吋(120*165mm) Max:4片 13吋(295*166mm) Max:2片 |
|
内折半径(mm，标配3个) |
R1到R5(固定R值) |
|
外折半径(mm) |
R3到R5(固定R值，选配) |
|
弯折半径精度(mm) |
±0.1 |
|
弯折速度(cycle/min) |
0到50 |
|
弯折次数 |
可设定 |
|
停留功能 |
可设定(如0.1s) |
|
暂停功能 |
有 |
|
历史纪录 |
有 |
|
其他功能 |
数据导出 |
USB |
点亮 |
可选配 |
|
拍照 |
可选配 |
|
控制及驱动 |
控制系统 |
工控机 |
HMI |
工业显示器 |
|
界面语言 |
中文(英文可选) |
|
驱动系统 |
伺服电机 |
|
电源及安全 |
电机过载保护 |
有，且扭矩可调 |
急停 |
1个 |
|
电源 |
220V，50Hz |
|
电源过载保护 |
有 |
|
外观规格 |
机器外尺寸(mm) |
L1500*W800*H1900 |
重量(kg) |
150 |
|

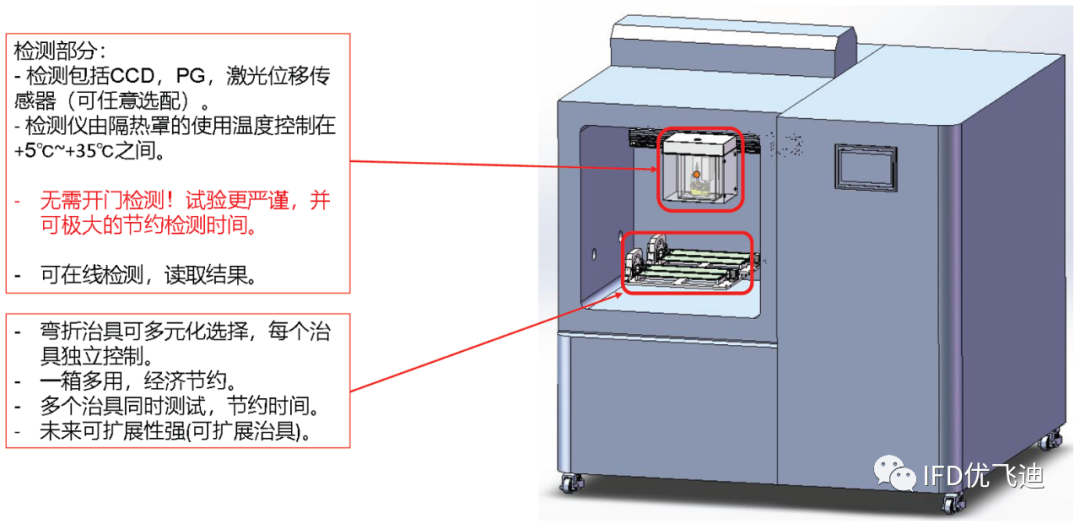

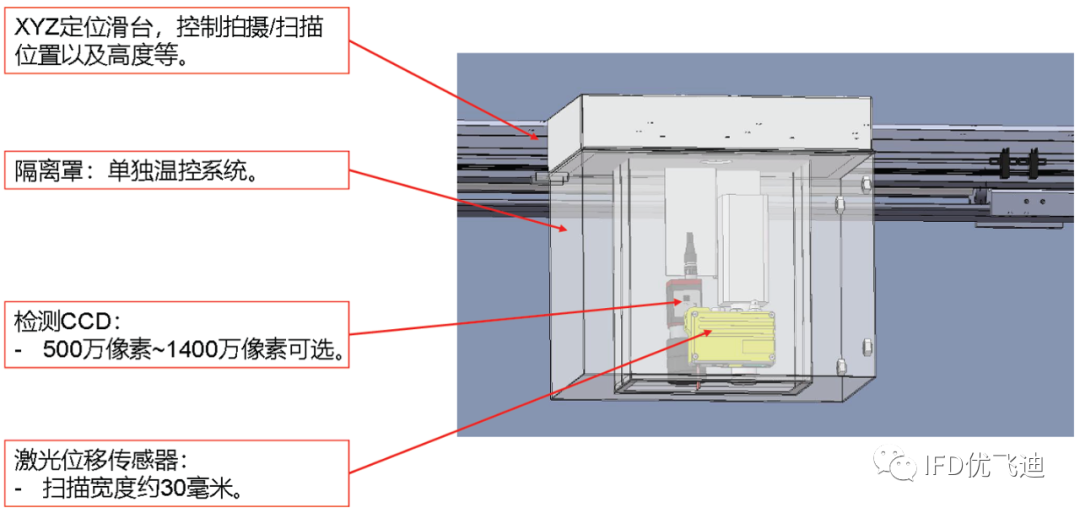

参数类型 |
箱体品牌ESPEC |
|
测试性能 |
温湿度范围 |
-40℃~ + 180℃/10%~ 98%rh |
温度精度 |
±0.1℃ |
|
温度偏差(均匀性) |
±2.0℃ (-40℃~+150℃) |
|
湿度偏差(均匀性) |
±2.5%rh |
|
温度变化速度 |
升温速度:3.3℃/分钟 降温速度:3.5℃/分钟 (温度范围-18℃~+158℃) |
|
到达温度极值的时间 |
升温时间:从+20℃到+150℃ 45分钟以内 降温时间:从+20℃到-40℃ 45分钟以内 |
|
供水方式 |
手动加水/自动补水 |
|
制冷系统 |
独立压缩机，分体式易于维护 |
|
尺寸 |
内尺寸(WxHxD mm) |
WS2系列:500×730×600(小型) WS3系列:600×830×800(中型) WS4系列:1000×980×800(大型) |
外尺寸(WxHxD mm) -含控制箱 |
WS2系列:700×1715×1425(小型) WS3系列:1300×1815×1625(中型) WS4系列:1600×1965×1625(大型) |
|
02
仿真
仿真的可靠性

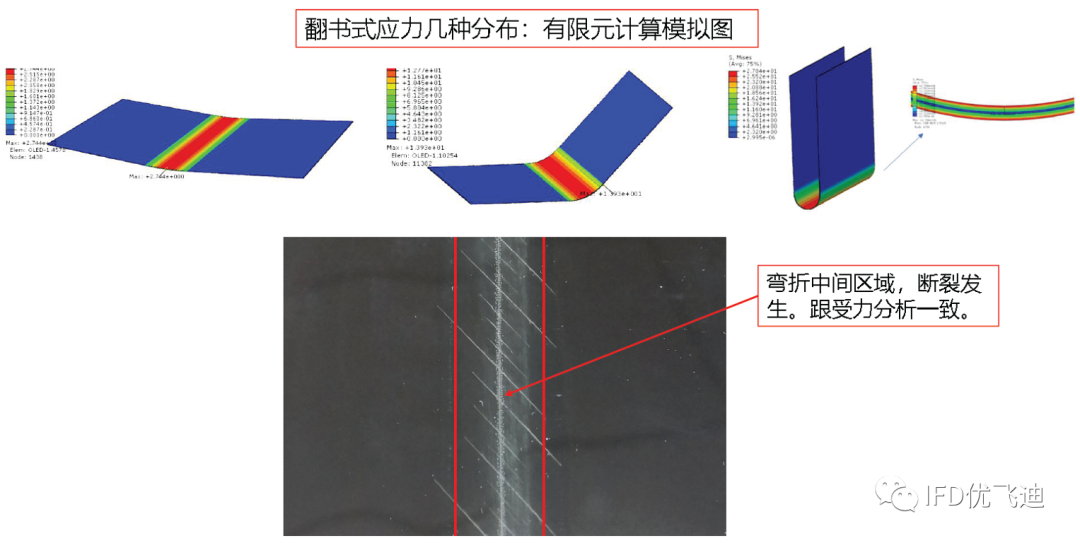

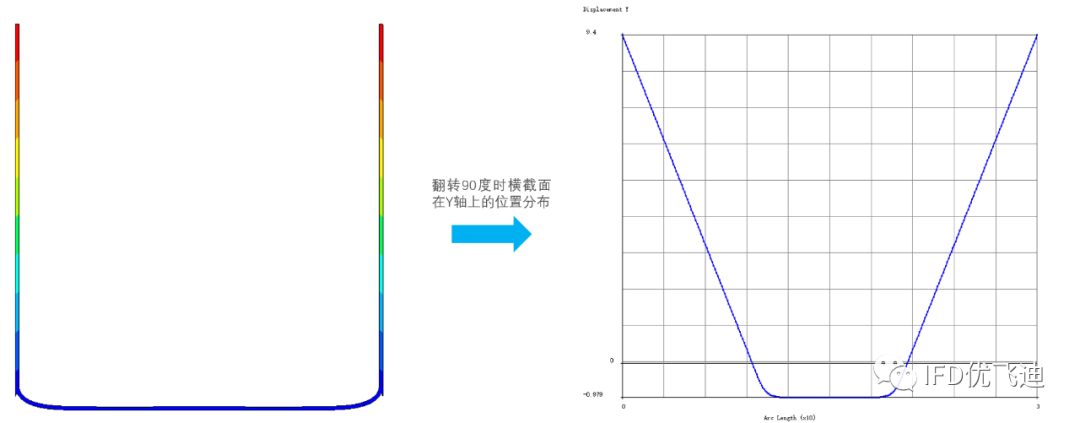

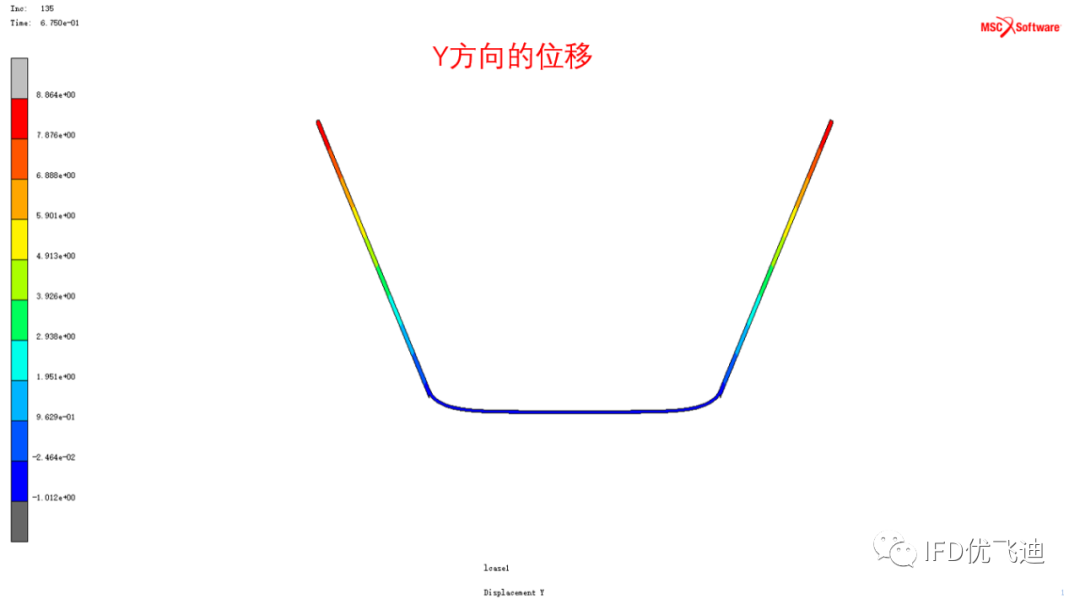

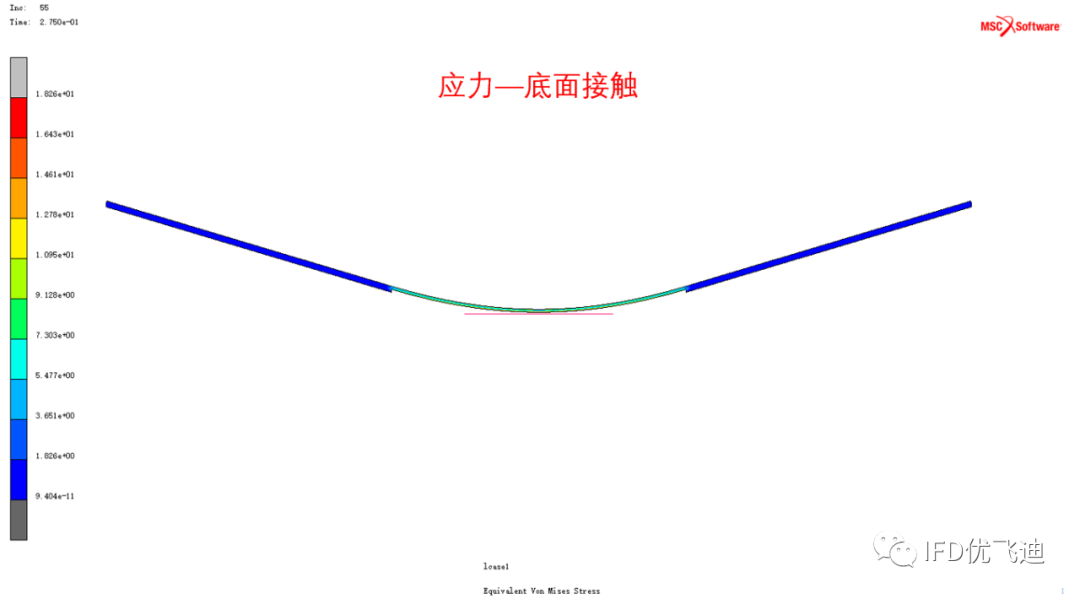

仿真可减少一定的试验量，加快新产品开发进度、降低研发成本及快速做方案选型。下图为基于柔性屏翻书式应用场景的仿真与试验对比。

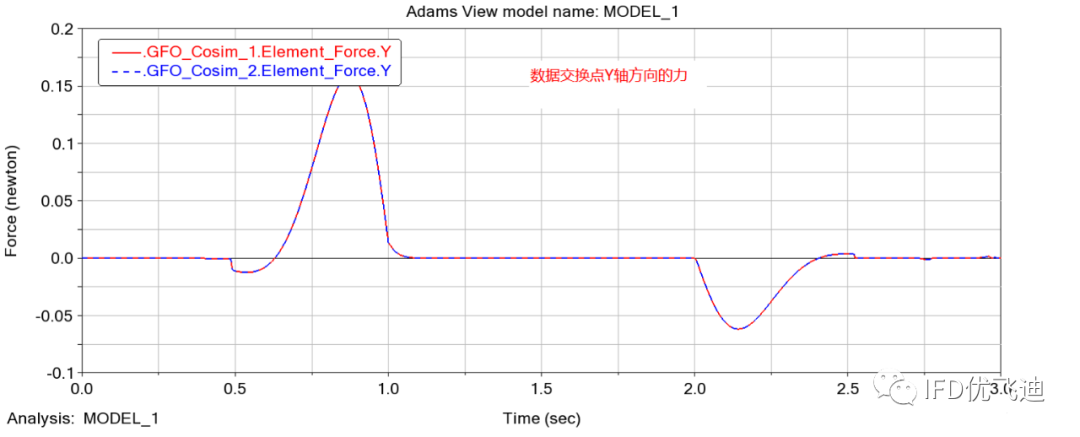

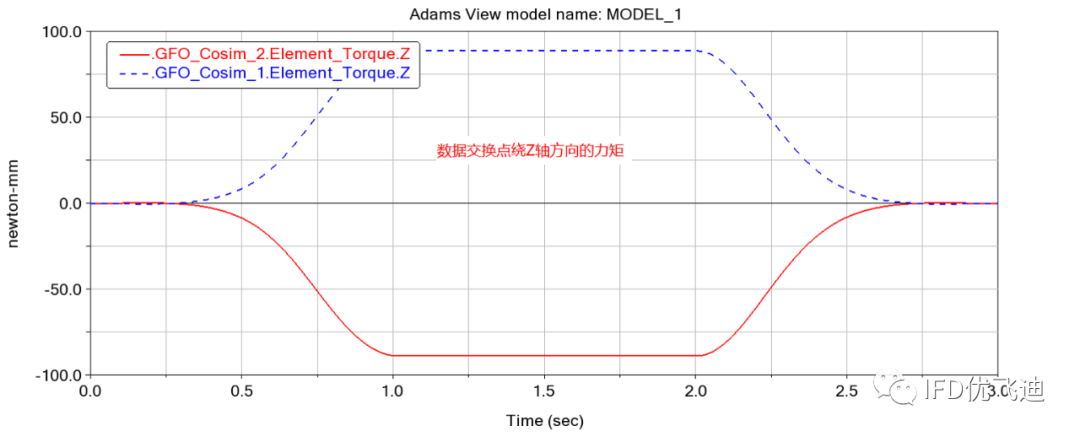

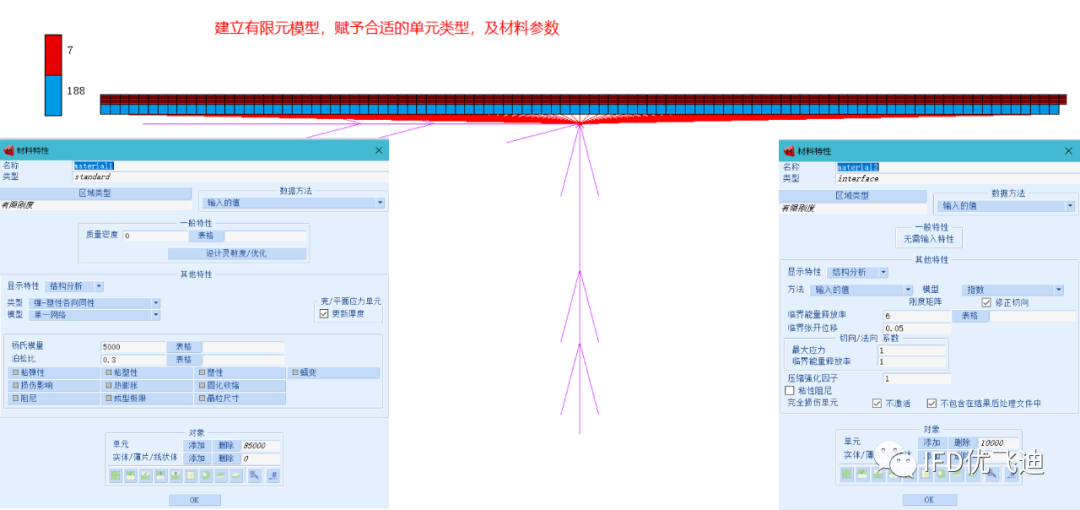

• 分析涉及多体动力学+非线性结构耦合仿真

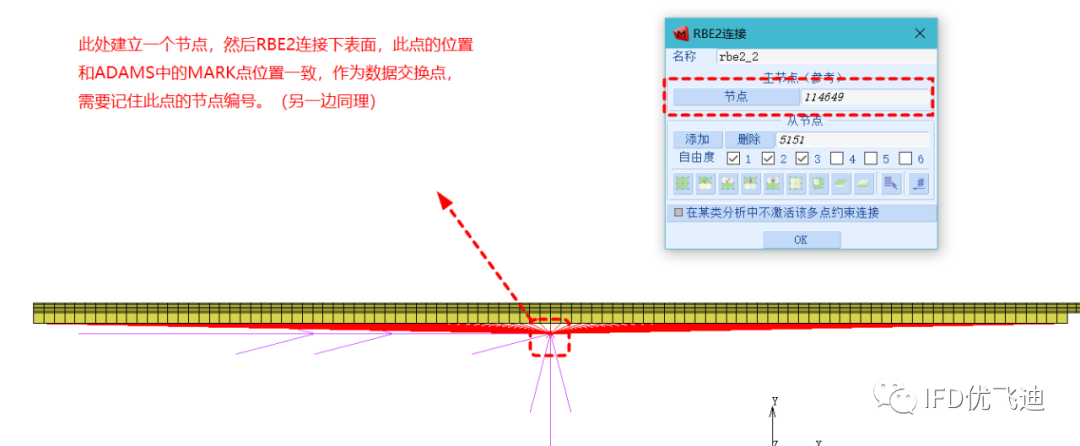

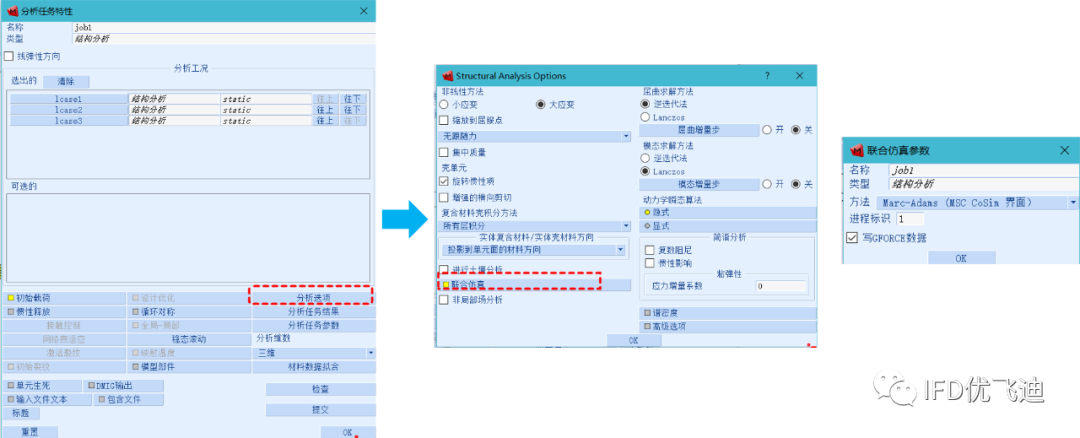

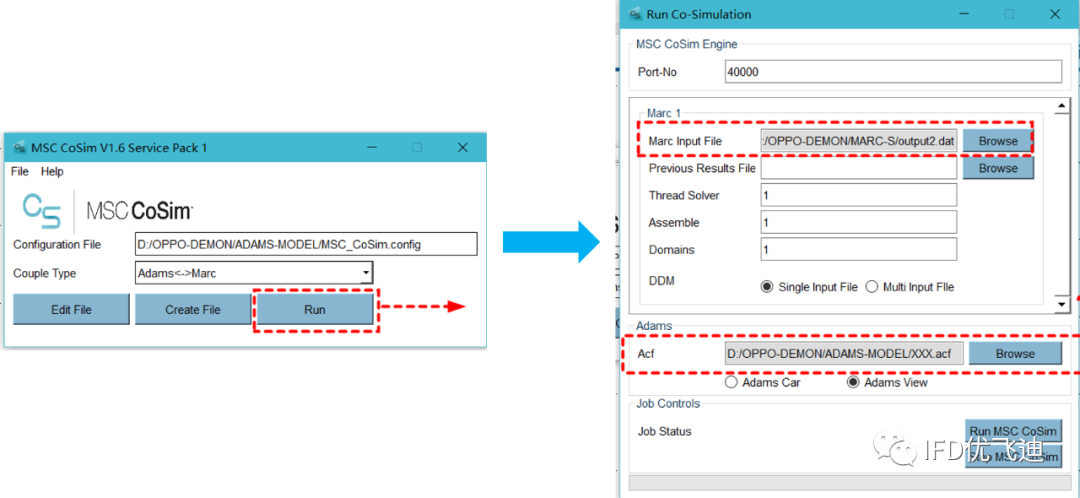

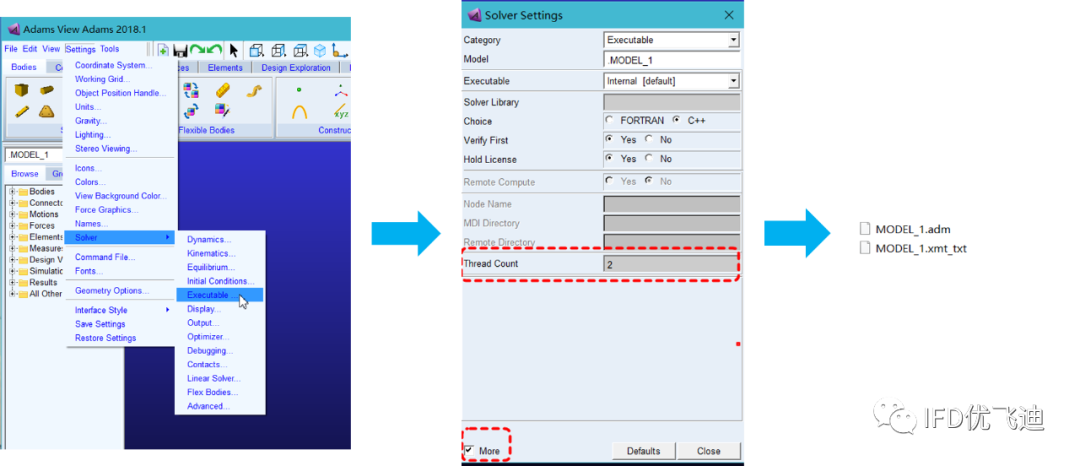

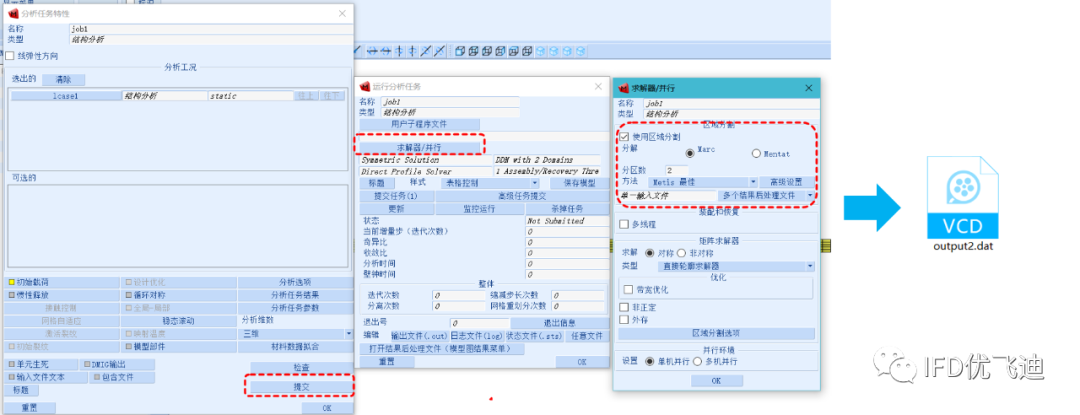

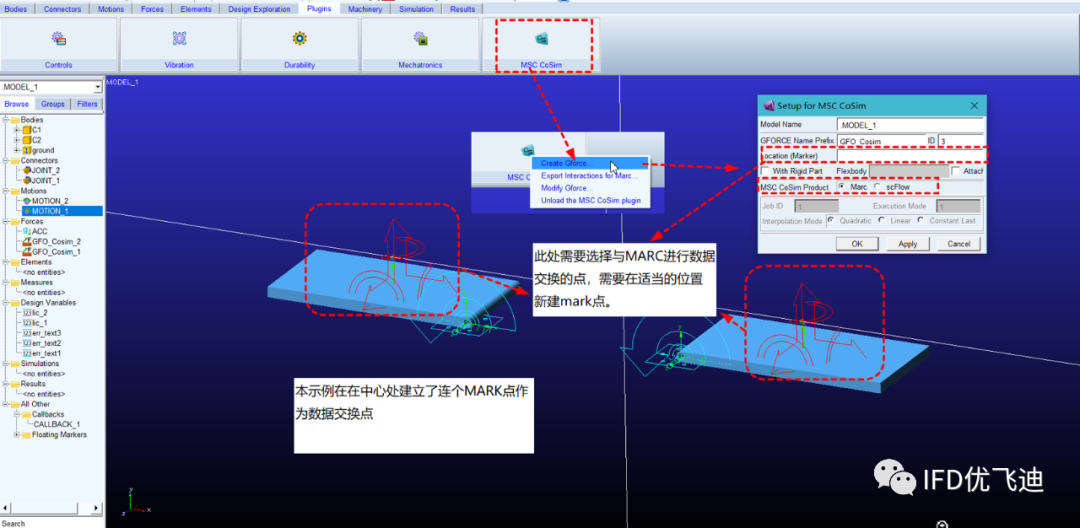

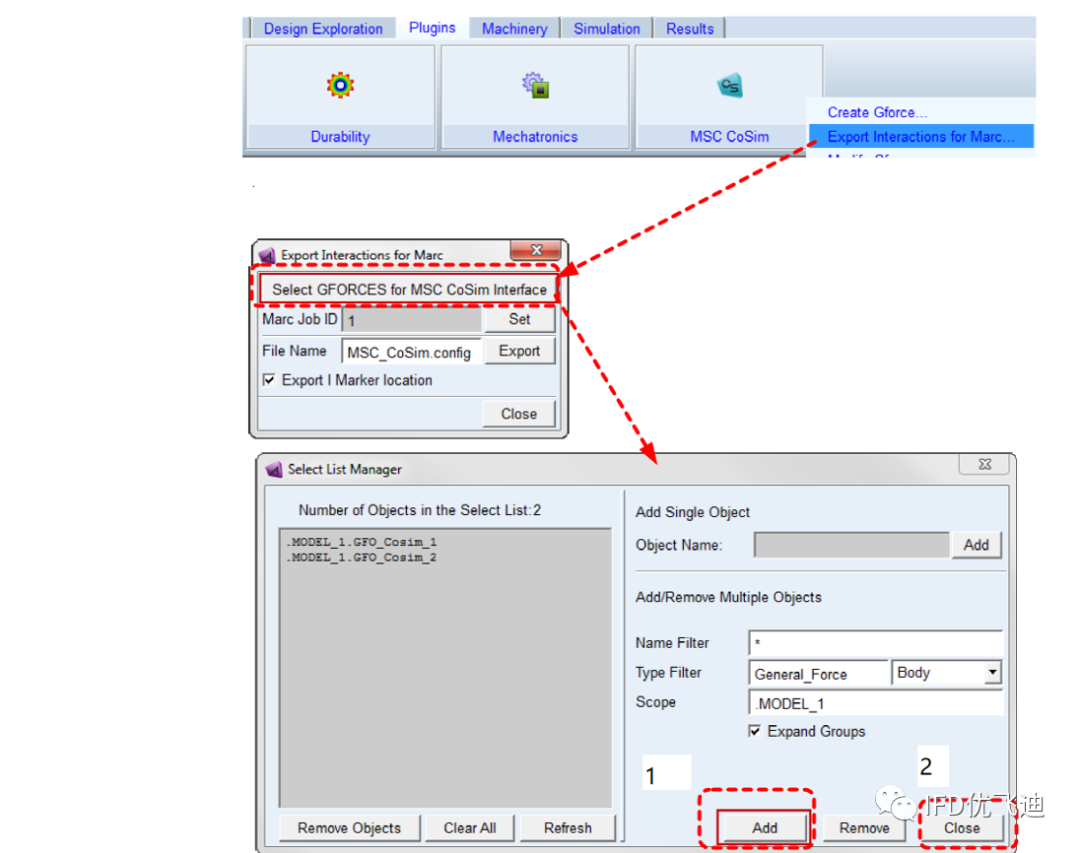

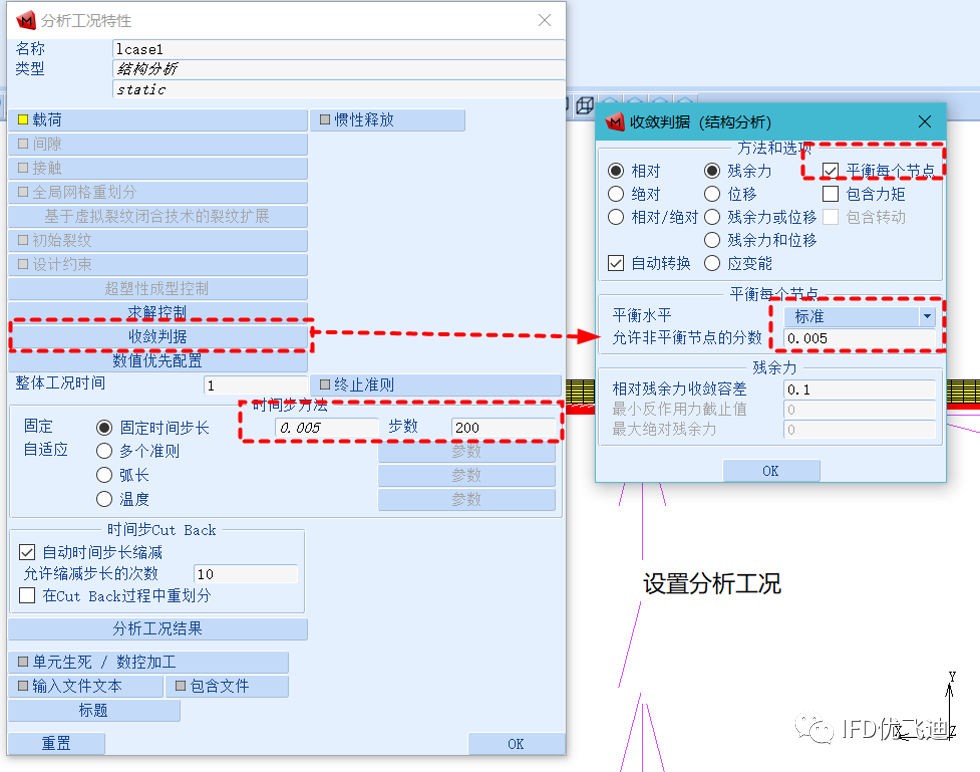

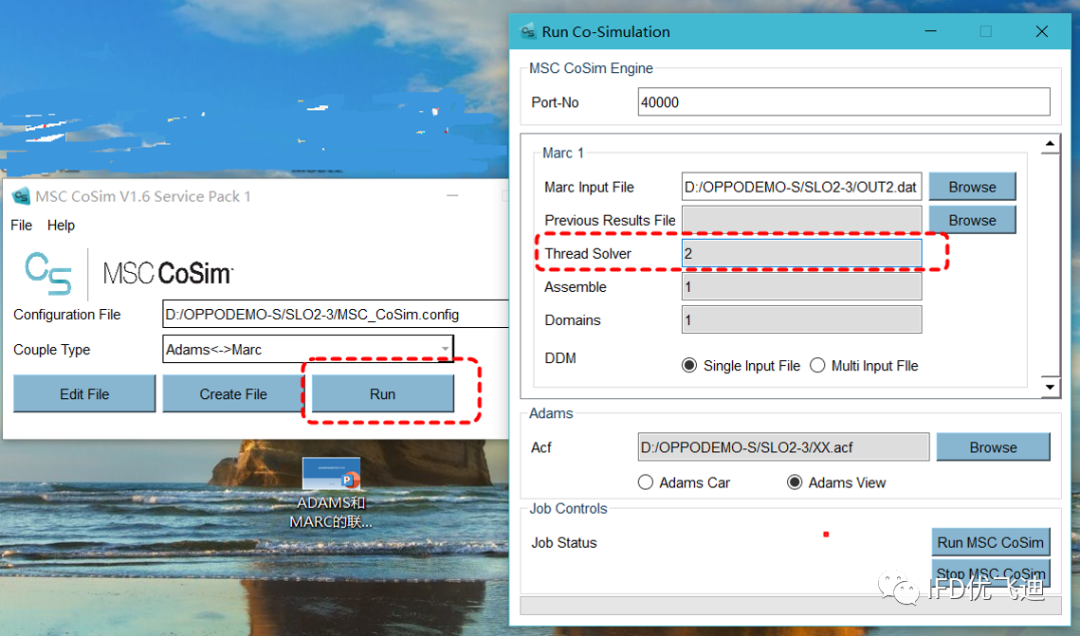

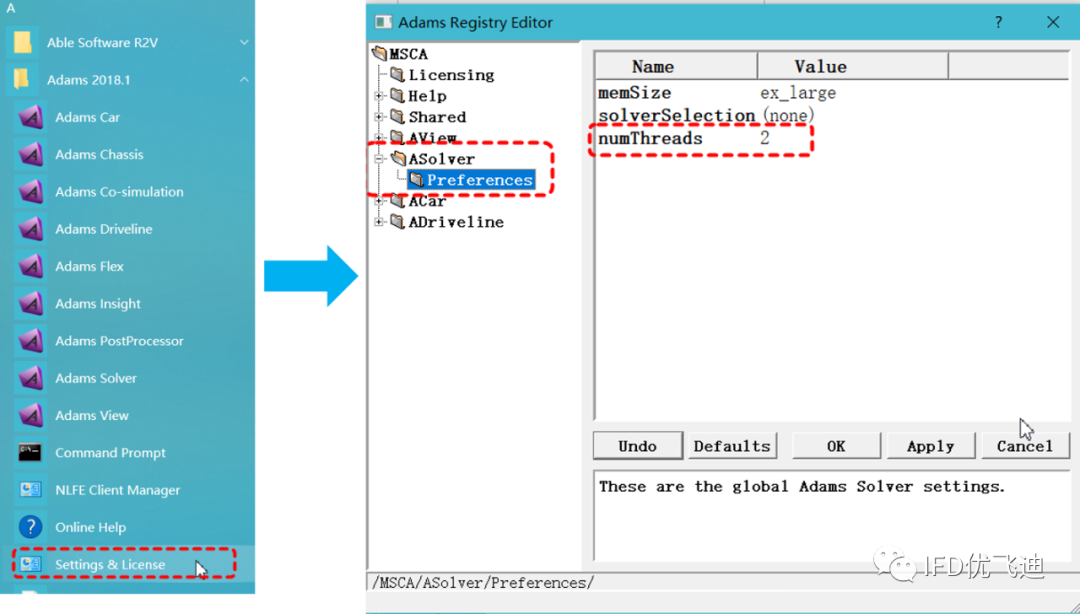

• 基于耦合仿真，可做到旋转轴/旋转中心在机构运动过程中按实际情况变化

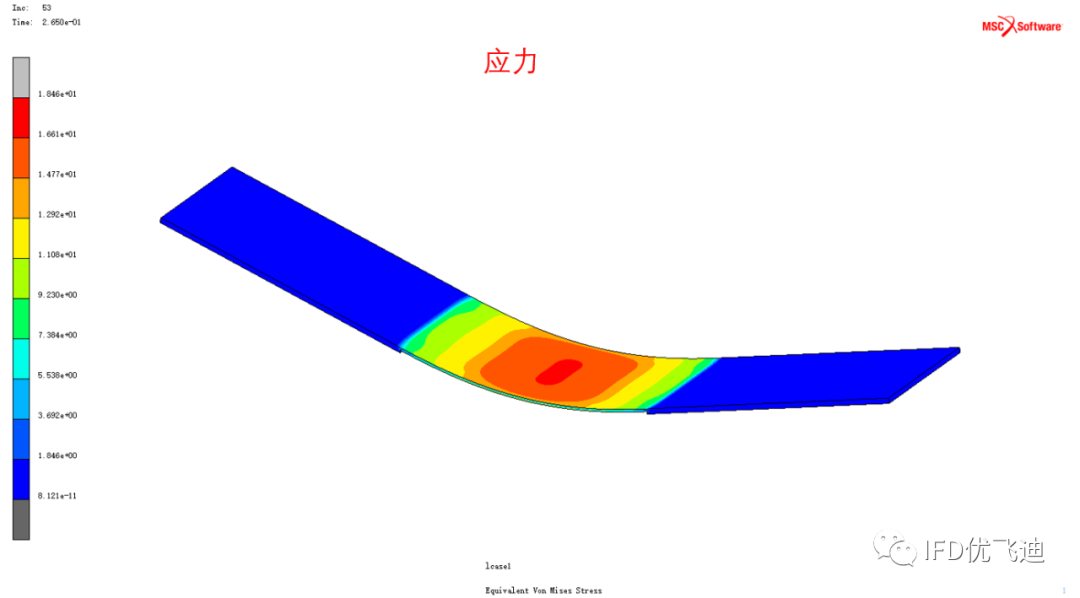

• 本计算示例为针对翻书式弯折工况进行仿真分析（旋转轴固定）

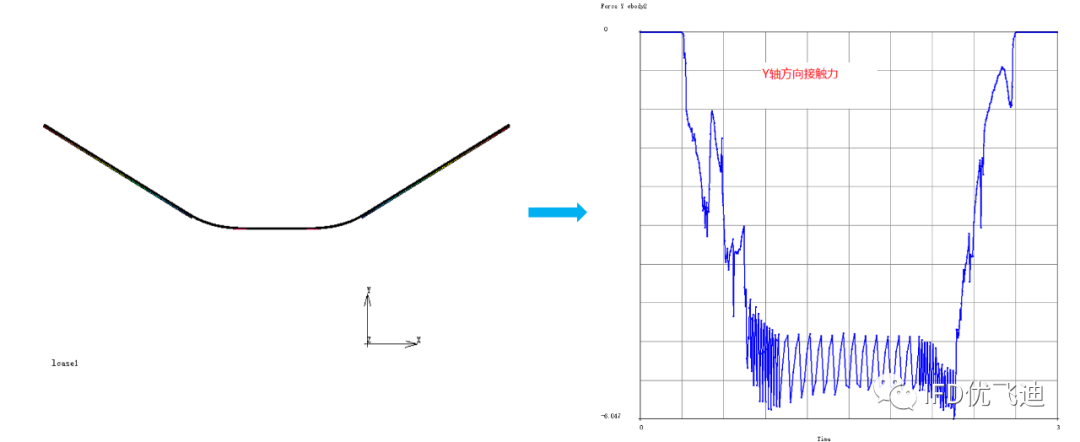

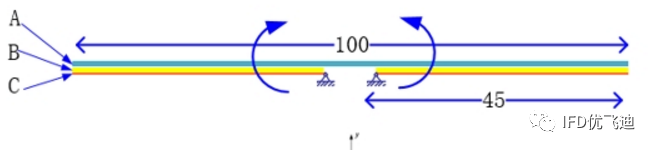

材料
实际FEA分析参数建议根据实际情况使用ASTM D897以及ASTM D1002测试标准获取。
弹性模量 |
泊松比 |
|
A |
5000MPa |
0.3 |
B |
使用cohesive单元模拟 |
|
C |
刚体 |
|
