本案例将展示如何使用SATR-CCM+的高级渲染功能，对油箱晃荡进行逼真的后处理。STAR-CCM+中的高级渲染功能是基于光线追踪的技术，它是通过像素跟踪光的路径并模拟其对其它对象的影响。因此，为了获得更好的视觉效果，首先需要检查场景中物体的“可见度”和曝光度。

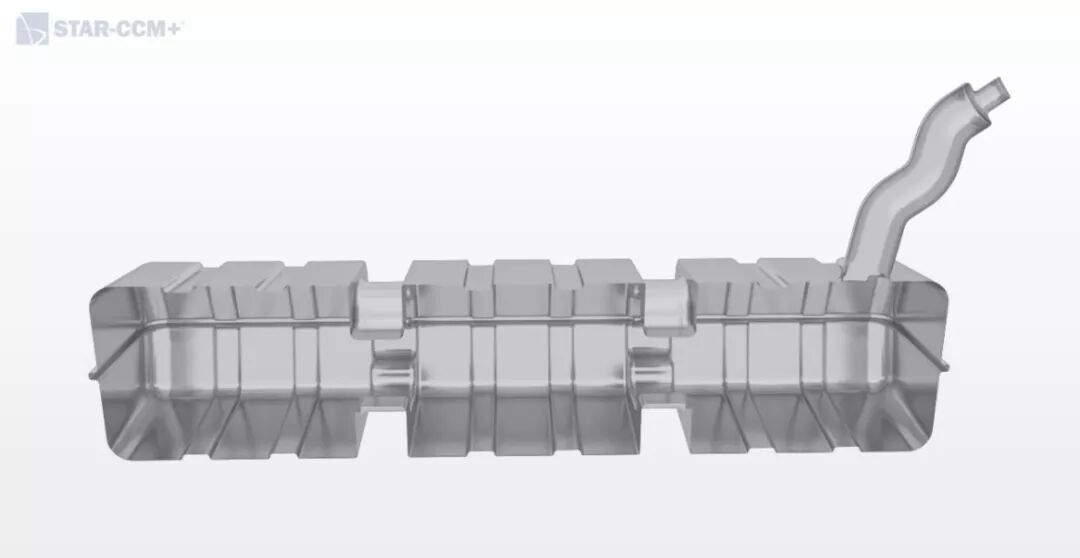

我们从油箱晃荡仿真中的一个时间点开始设置. 由于油箱是封闭空间，我们需要使用裁剪平面来观察油箱内部，并使光线打到油液表面。所以在显示场景中，激活裁剪平面选项。

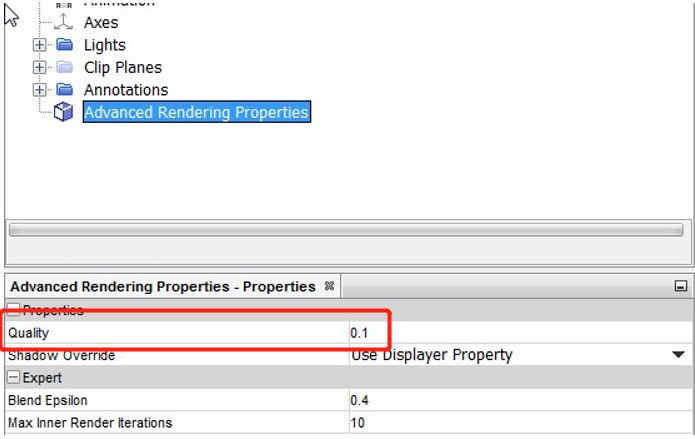

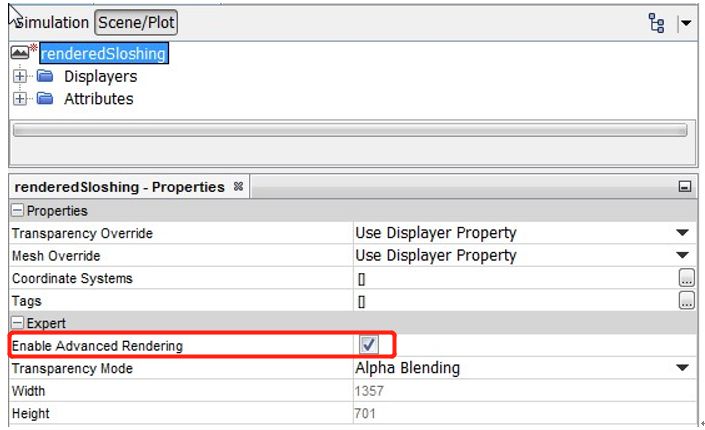

在显示场景的属性窗口中激活高级渲染功能，并且设置渲染属性>质量为0.1，先设置比较小的值，场景显示的质量比较低，但是调试起来会非常快速，当所有场景完全设置好之后，在重新把这个值调整到0.4或0.5，来获取高质量渲染图片。

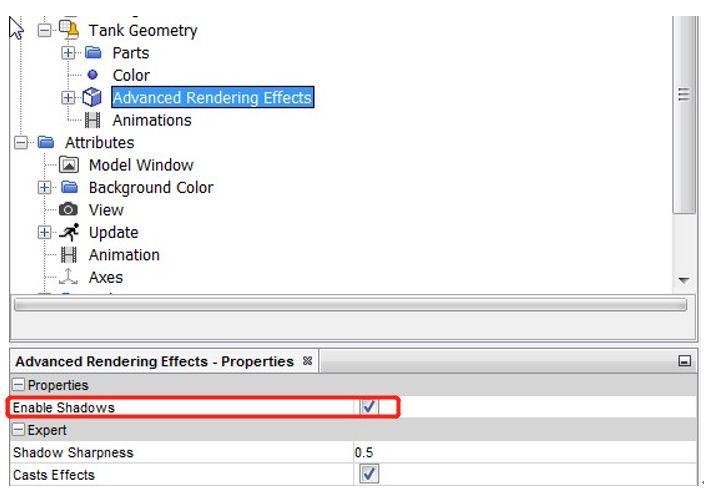

为了执行光线跟踪，需要在场景的每个显示器上选择“高级渲染效果”>“启用阴影”选项。从同一面板中选择选项“投射效果”可在一个显示器的其余部分上渲染这个显示器的阴影效果，使从某个对象追踪到的光线和阴影会影响其余的环境（即在半透明的金属表面上看到液体表面的反射） 。

此案例展示的晃荡场景由3个显示器组成：

1) 几何显示器: 油箱几何

此显示器中仅包含油箱几何; 在属性中颜色模式选择恒定，我们可以在预设的颜色库中选择适合油箱的颜色然后，我们可以选择“高级渲染材料”>“金属”，这可以体现出金属材料对光线吸收/反射/折射效果。

2) 几何显示器: 油液自由界面

该显示器将液体的自由表面作为输入对象（液体体积分数的等值面= 0.5的衍生表面），并设置：
- 颜色模式选择恒定;
- “高级渲染材料”面板设置为“水/玻璃”，适用于液体或呈现一定程度反射和折射光线的表面。

3) 几何显示器: 封闭截面

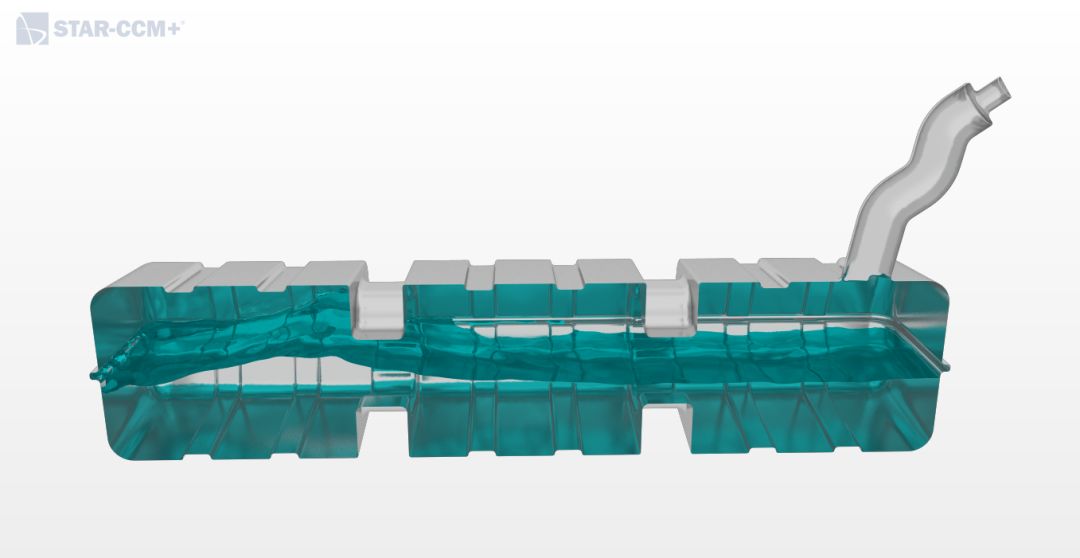

此时我们已经有了一个不错的渲染图像，但是我们无法感觉到自由表面以下存在液体。我们可以使用一些变通办法来使其可见。在此场景中，使用了由阈值部分（液体的体积分数> 0.5）创建的与剪切平面重合的平面截面：
- 截面颜色的设置与2）中自由液面的设置方法相同;
- 手动指定吸收/反射/折射系数的值，分别为[0.85,0.0,0.15];
- 不透明度设置为<1；这个值可以根据所使用的吸收系数来控制平面的亮度。

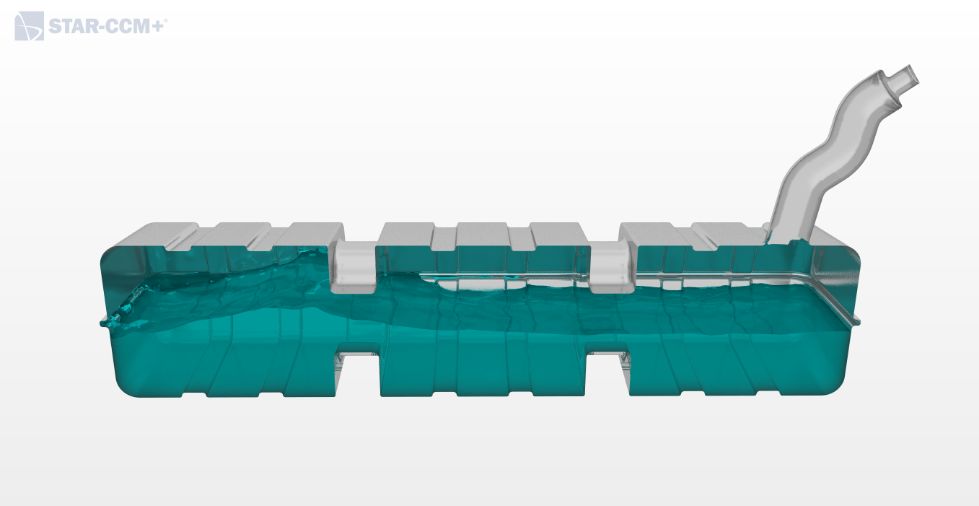

这种显示方法，自由液面和截面的形状会受单元形状的影响，影响图片的显示质量。为了解决这个问题，我们使用体积重采样来代替此处的自由液面和截面。把创建的采样体积作为标量显示器的部件输入，液体的体积分数裁剪区间[0.5,1.0] ,通过用户自定义彩色图给显示器施加一个合适的颜色。

将设置好的显示场景，以图片的方式每一个时间步保存一次，直到仿真计算完毕，即可记录油箱晃荡中内部流体的运动状态
