化工管道器材-管道介绍

1.管道介绍

管道：由管道组成件、管道支吊架等组成，用以输送、分配、混合、分离、排放、计量或控制流体流动。

常见的管道材质有：碳素钢管、低合金钢管、合金钢管、铜及铜合金管、钛管、塑料管、玻璃钢管、衬里管等等。本篇文章主要介绍金属管道。

制管方式：无缝钢管、有缝（焊接）钢管

焊接钢管工艺相对简单，成本较低，但强度低于无缝钢管。较小口径的焊管大多采用直缝焊，较大口径多采用螺旋缝。

无缝钢管由于其出色的性能，在DN15-DN500之间成为化工行业用的最多的管子。

按设计温度DT、设计压力DP分类：

低温管道（DT≤-20℃）、高温管道（DT≥350℃）、低压管道（DP<1.6MPa）、中压管道（1.6MPa<dp<10mpa）、高压管道（10MPa<dp<100mpa）、超高压管道（DP＞100MPa）。

需要注意的是，根据《工业金属管道工程施工质量验收规范》（GB 50184-2011）设计温度低于-20℃的管道焊缝检查等级为Ⅰ级，即焊缝无损检测比例为100%。

2．管道的一般要求

2.1钢管尺寸

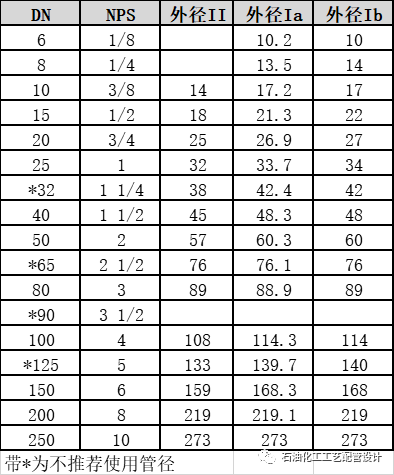

根据《化工配管用无缝及焊接钢管尺寸选用系列》（HG/T 20553-2011）中规定，常用钢管的外形尺寸摘录如下：

Ia为英制管，钢管外径等效ISO:4200，Ib为Ia的代用系列，将钢管外径圆整到整数。Ⅱ系列为公制管，不能采用螺纹管螺纹和螺纹管件。

2.2常见管道标准

2.2.1《输送流体用无缝碳钢钢管》（GB/T8163-2018）

      应用最广泛的碳钢管 ，适用于设计温度小于350℃、设计压力为中低压的管道,不用于GC1级管道。常见牌号：20、10、Q345。

2.2.2《低压流体输送用焊接钢管》（GB/T3091-2015）

   主要用于低压管道，温度在0-200℃，常用作水、空气等无毒无害流体。当镀锌钢管采用螺纹连接时，应选择Ia系列尺寸的加厚管，常用于仪表空气管，现在一般不用于自来水管。常用牌号：Q235、Q345。

2.2.3《低中压锅炉用无缝钢管》（GB3087-2008）

   主要用于中低压锅炉给水管道、蒸汽管道。性能和GB/T8163相似，稍稍优于8163的管子。常用牌号：10、20。

2.2.4《高压锅炉用无缝钢管》（GB/T5310-2017）

   主要用于高压锅炉给水管道、蒸汽管道。常用牌号：20G。

2.2.5《石油裂化用无缝钢管》（GB9948-2013）

   主要用于高压管道及GC1级管道，常用牌号：10、20。

2.2.6《高压化肥设备用无缝钢管》（GB6479-2013）

   主要用于高压管道及各种不同介质流体，性能优于GB9948，常用牌号：10、20、Q345。

2.2.7《流体输送用不锈钢无缝钢管》（GB/T14976-2012）

        无缝不锈钢管道，抗腐蚀性强，可以输送清洁流体。使用温度及压力范围较广，电子医药行业多用不锈钢管道。主要牌号：S30408、S30403（304L）、S31608、S31603(316L)。

2.2.8《流体输送用不锈钢焊接钢管》（GB/T12771-2019）

    一般用于口径较大的中低压管道，不用于高压、剧烈循环工况或GC1级管道。主要牌号：S30408、S30403（304L）、S31608、S31603(316L)。

2.2.8《低温管道用无缝钢管》（GB/T18984-2016）

     用于-45℃~-196℃低温管道，用的不多，没有与之配套的管件。

其中无缝钢管外形尺寸符合《无缝钢管尺寸、外形、重量及允许偏差》（GB/T17395-2008）、焊接钢管外形尺寸符合《焊接钢管尺寸及单位长度质量》（GB/T21835-2008）。

碳钢管性能依次为GB6479、GB/T5310>GB9948>GB3087、GB/T8163。其中GB6479主要控制各种不同介质对其产生的腐蚀而破坏的抗腐蚀性能和机械强度，GB/T5310主要控制钢管输送高压蒸汽的可靠性，因此GB6479适用范围更广。

除了上述的国标管道，还有石化行业的标准管道、美国的ASME管道，在不同标准的管道搭配使用时，必须注意管道及其组成件是否匹配。在生产中，我们应当根据自己的实际工况选择合适管道，可以有效地降低一次费用和维护成本。

化工行业除了这些碳钢和不锈钢管道，还有一些有色金属管道和非金属管道，这些管道一般用于比较特殊的场合，我将在下一期整理这些管道使用范围。
