NX模具冷却分析

机械设计师 2022年5月31日浏览：1900 评论：3 收藏：1

NX模具冷却分析的图1

从NX1953开始新增的模具冷却功能是针对模具设计师，基于向导的界面，简单易用。可在1D管道流体模拟和3D CFD模拟之间选择。可用于快速模拟注塑模具镶件的热性能。

演示版本：NX1953

1

模具冷却分析

针对模具设计师，简单易用，可用于快速模拟注塑模具镶件的热性能。

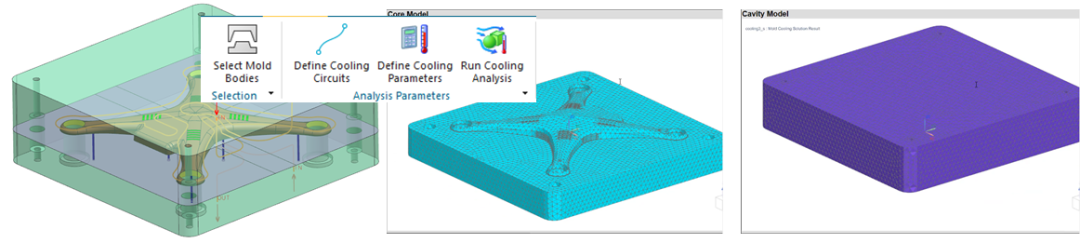

NX模具冷却分析的图2

• 基于向导的界面适合于模具设计者

• 在二者之间选择

•1D 管道流体模拟

• 更快的解算时间

• 快速 , 健壮的网格

• 3D CFD 模拟

• 解算时间更长

• 更精确，用于复杂形状

• 健壮的 3D 网格技术

• 常规和保形通道的瞬态热模拟

• 自动化报告

NX模具冷却分析的图3

2

NX模具设计与制造解决方案

NX模具冷却分析的图4

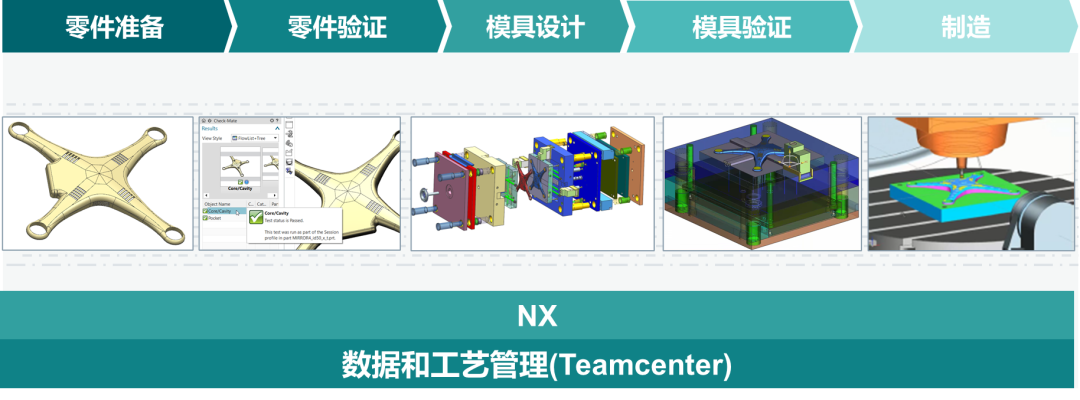

西门子PLM一直致力于通过NX提供的行业领先能力，帮助工具制造商实现整个工具开发过程的数字化。

从接收客户数据开始，分析它们的可制造性，到在3D中设计整个模具，并提供自动化下游制造过程所需的所有信息。与此同时，整个过程很好地连接在一起，因此从客户那里收到的产品设计上的任何更改都可以快速地通过工具开发过程中的更改。

对客户来说，最大的好处是在一个单一的软件环境中完成整个工作。

针对模具设计师的NX模具冷却分析：

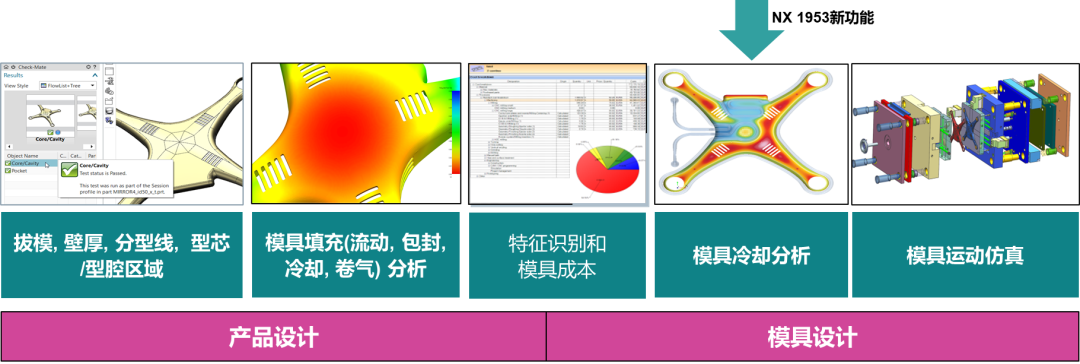

NX模具冷却分析的图5

3

NX模具冷却解决方案

流程：

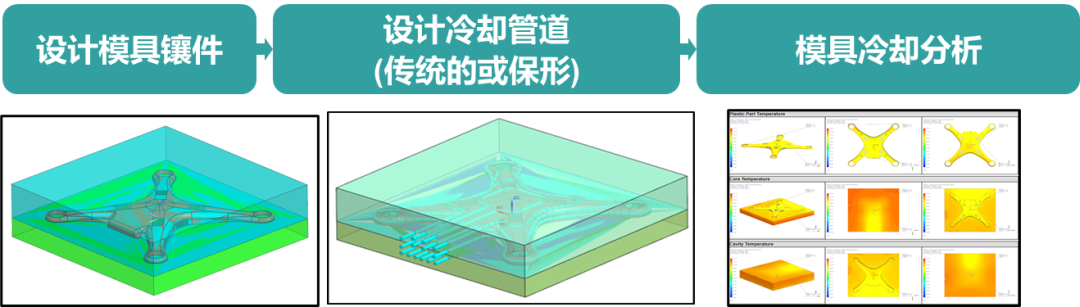

NX模具冷却分析的图6

设置几何体—> 1D管道流体模拟或 3D CFD模拟 —>后处理结果

• 适合模具设计者的用户体验

• 模拟注塑模具镶件的热性能

• 验证常规和保形镶件的冷却通道

• 选择一维管道流动和三维CFD模拟

• 自动网格和报告工具

4

设置几何体

设置几何体：

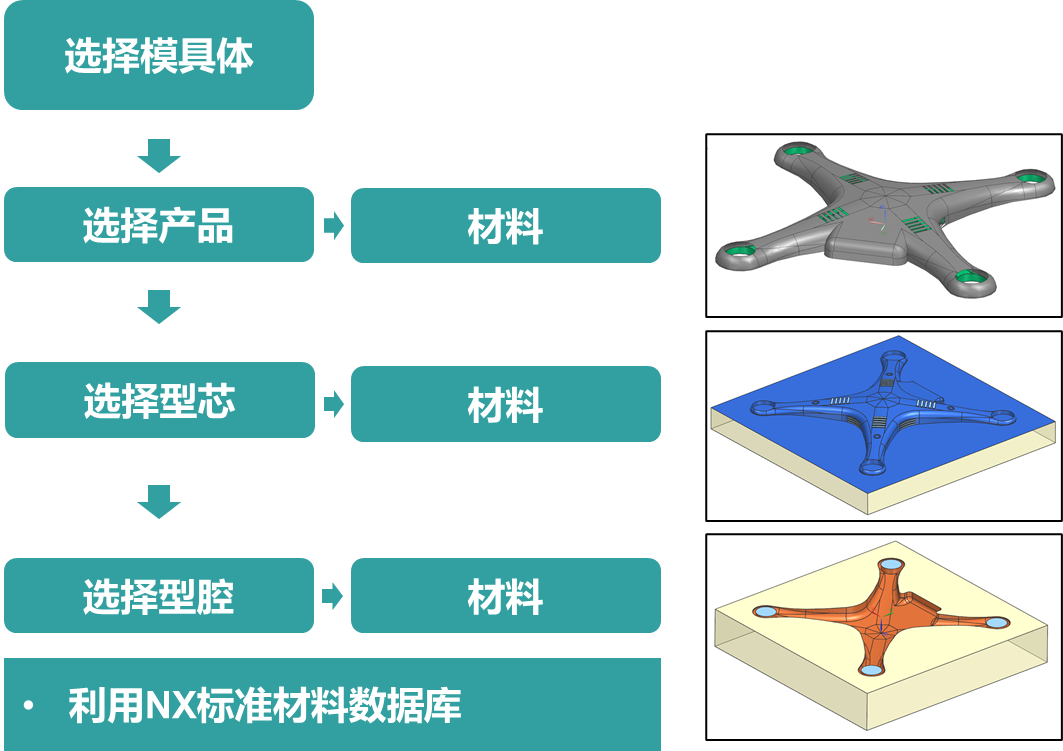

NX模具冷却分析的图7

定义冷却回路：

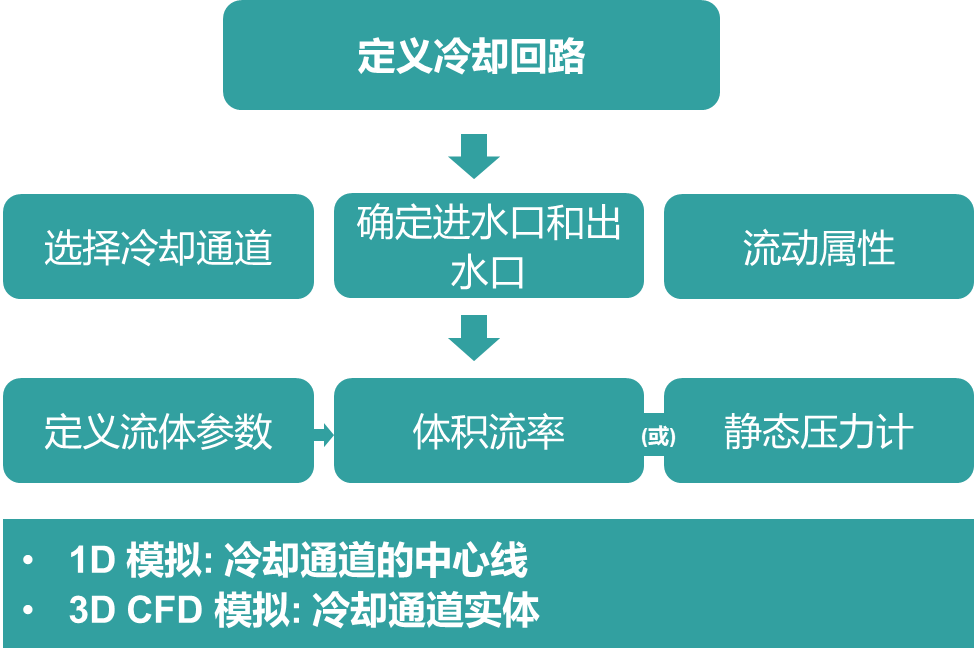

NX模具冷却分析的图8

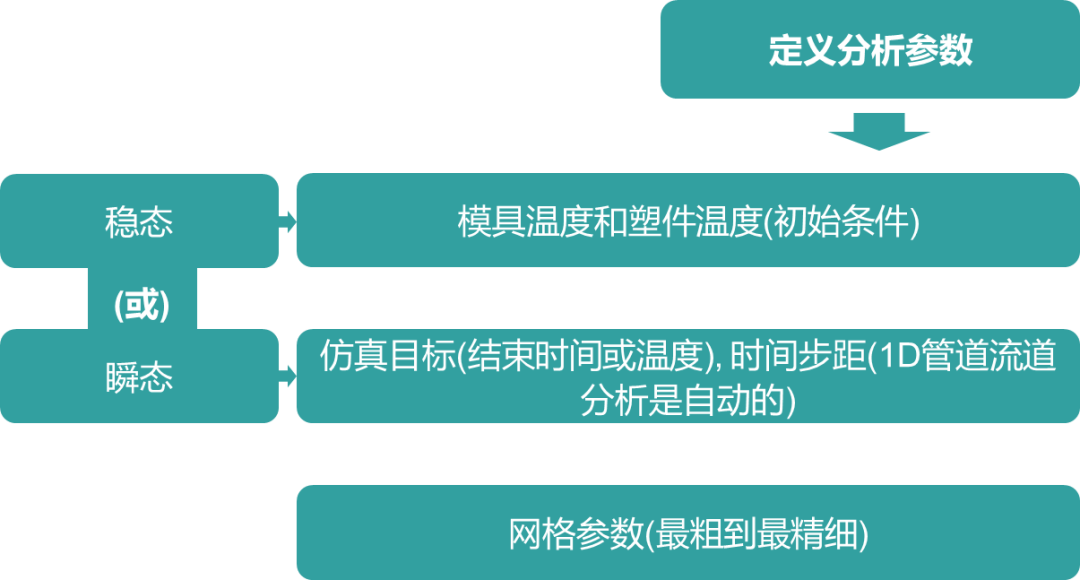

定义分析参数：

NX模具冷却分析的图9

5

1D管道流体模拟

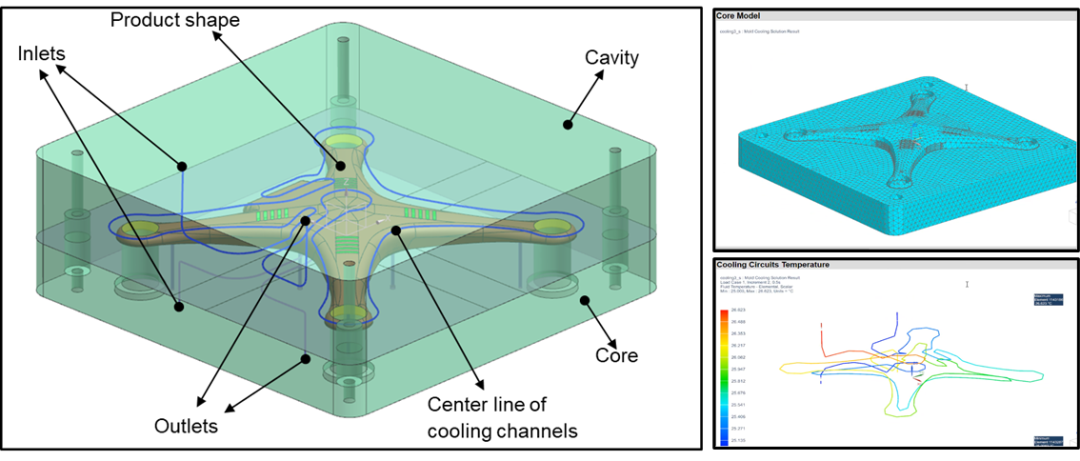

NX模具冷却分析的图10

• 更快的解算时间

• 快速和健壮的网格化

6

3D CFD模拟

NX模具冷却分析的图11

• 用于复杂形状，更精确

• 健壮的3D网格技术

7

后处理结果

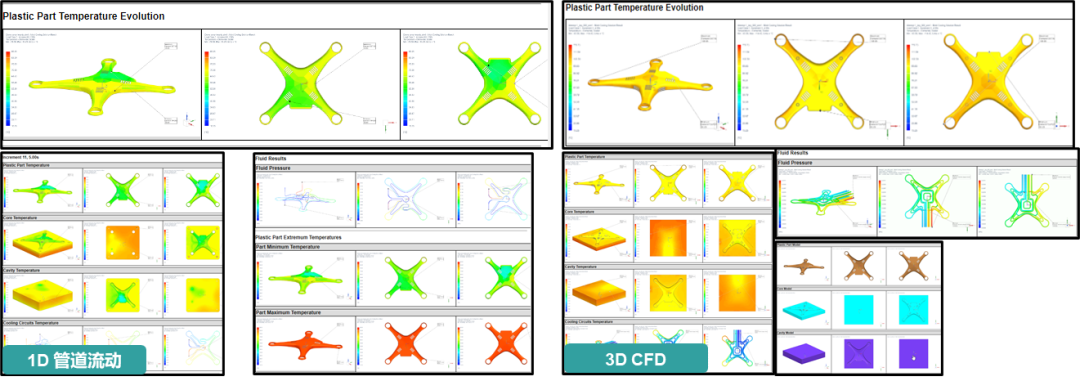

NX模具冷却分析的图12

• 自动报告生成

• HTML输出，以理解模具设计者的结果

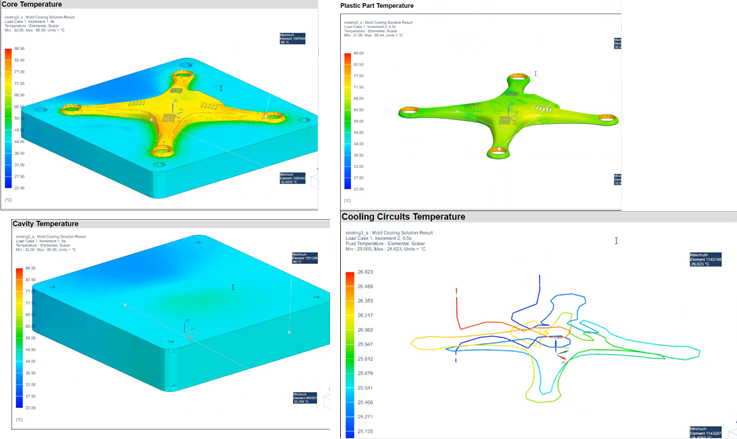

• 结果包括模具镶件上的冷却温度、冷却回路、零件几何形状

8

小结

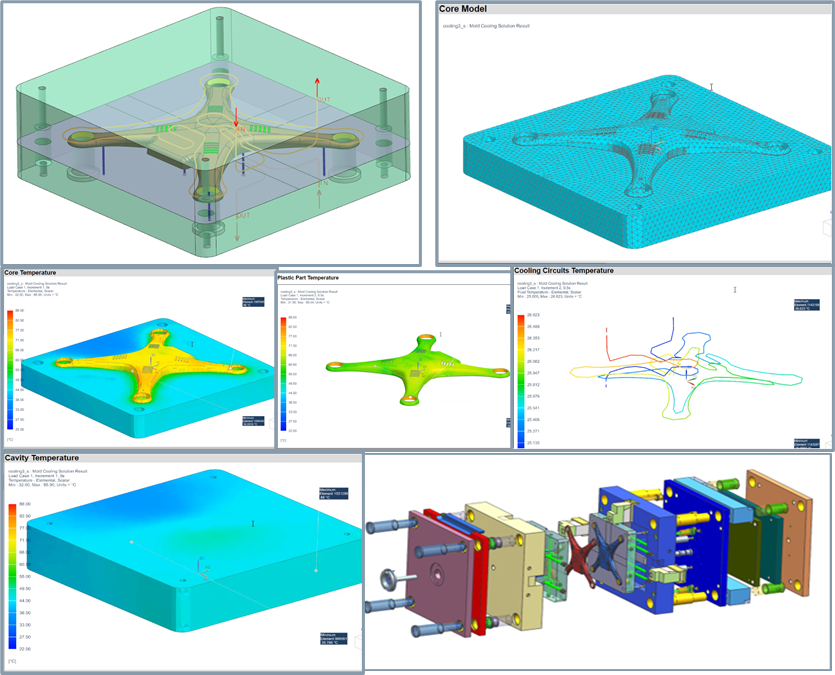

NX模具冷却分析的图13

• 适合模具设计者的用户体验和简化工作流程

• 在模具设计过程中快速模拟注塑模具镶件的热性能

• 简化的仿真设置、自动网格划分和报表生成有助于模具设计者进行CAE仿真

• 在单一软件环境中进行的设计和验证有助于在整个开发过程中保持关联
