建筑水电学看图例，必须先知道图纸里各种样式符号的名称，我们通常称之为：图例。图例通常设计在【设计总说明】，也有部分图纸图例设计在平面图旁。建筑水电图纸识图必须先从图例看起，这是最基本，也是最基础的识图开始。图例里，包括了各种水与电在平面图的设计样式，如：开关插座、龙头地漏等。还有图例相对应的安装高度尺寸，比如开关插座的安装高度等，都可以在图例表里找到。

下面就给大家列出最常用的水电图纸图例：

电气图例：

建筑电气图例

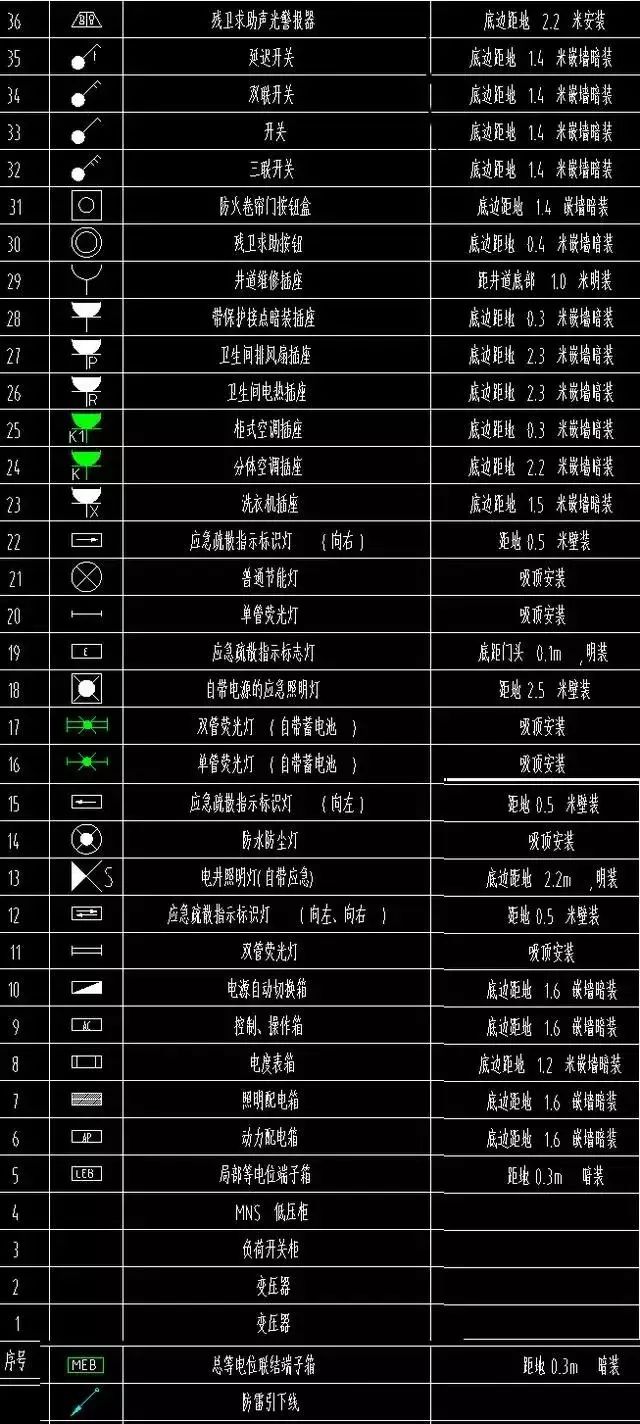

建筑电气图例中，插座的分类一般用字母来代替，比如普通插座旁多了一个字母R，则用来表示热水器插座。上图中，左边图例，右边为相对应的安装高度。

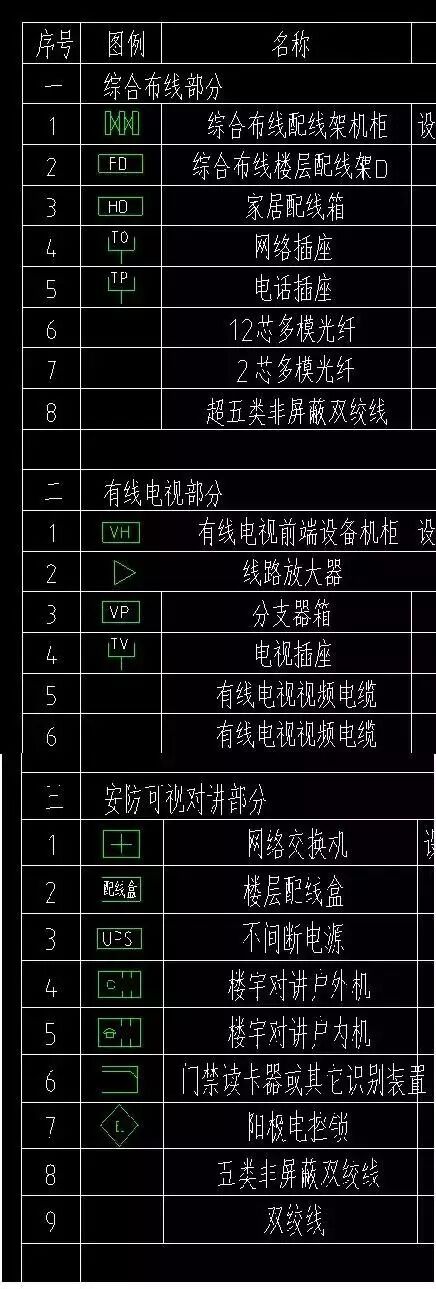

弱电图例

弱电图例

给排水图例

给排水图例

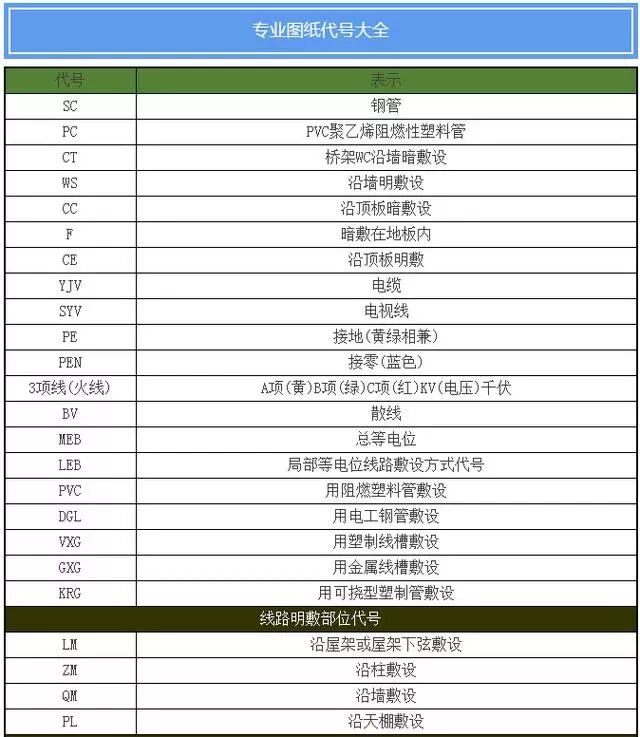

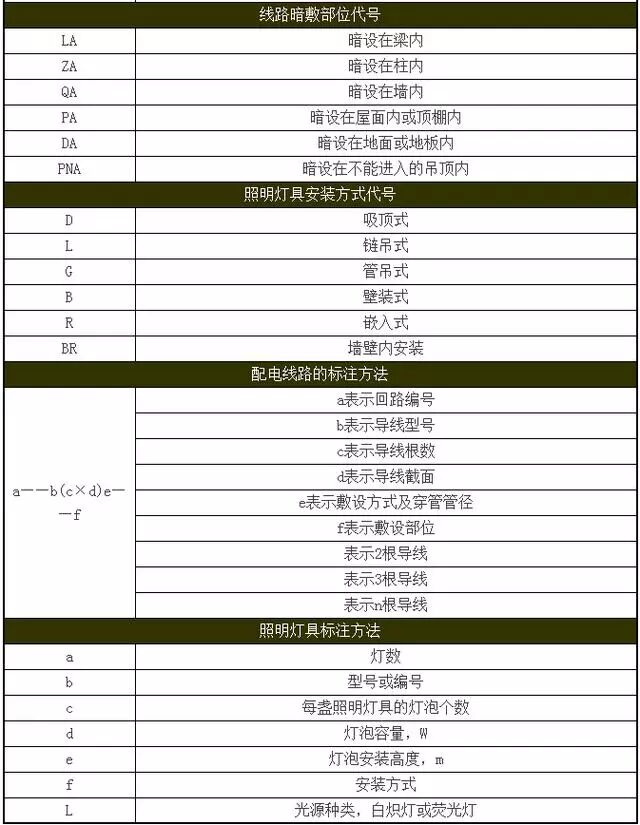

常用字母符号大全
