【6/6更新】十年老设计师手把手教你画CAD施工图纸（附动态图）

最近很多新手小伙伴似乎逐渐进入了绘图的状态。带着各种日常练习的CAD图纸前来询问绘图过程。很多图纸本身其实不算复杂，有时候小伙伴无从下手的原因往往纠结于绘图顺序的先后。

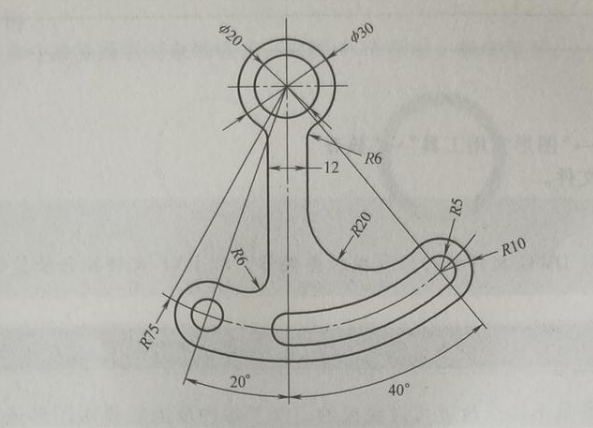

以下图为例，做一个简单的实例教程，大家看到图后5秒，能想到如何绘制吗？

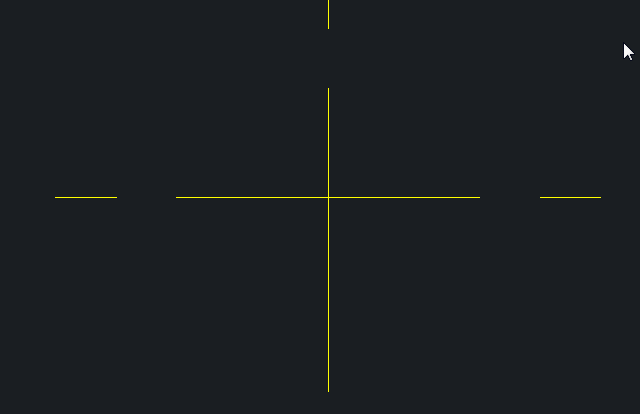

1、基本上一些相切位置不怎么可能先画的，从上图中我们能比较容易确定位置和尺寸大小的就是那几个圆，φ20、φ30、和R75。

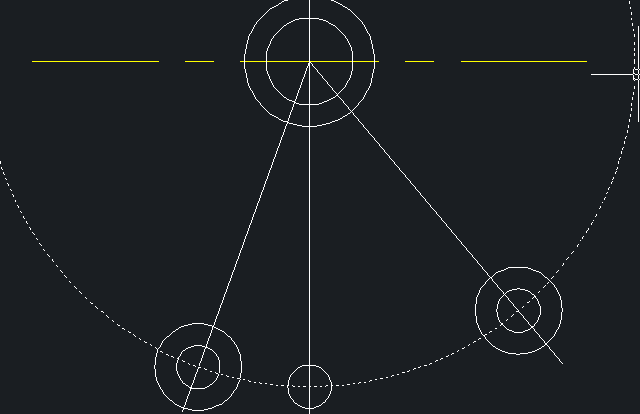

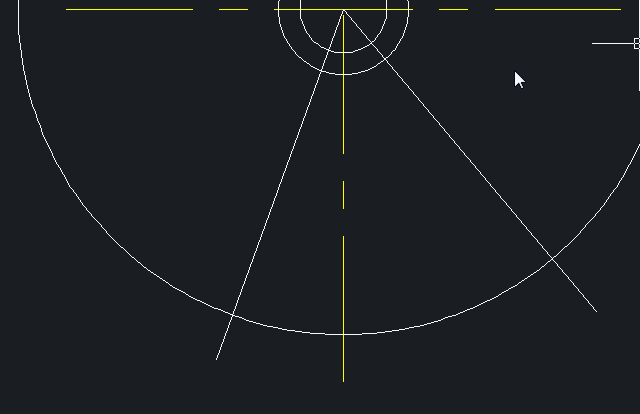

2、从图中可以看到下方的圆需要两条角度线和R75交点来确定，所以这一步先把20°和40°的线画出来。（怎么画？270+40=310，270-20=250，不知道大家有没有看懂）

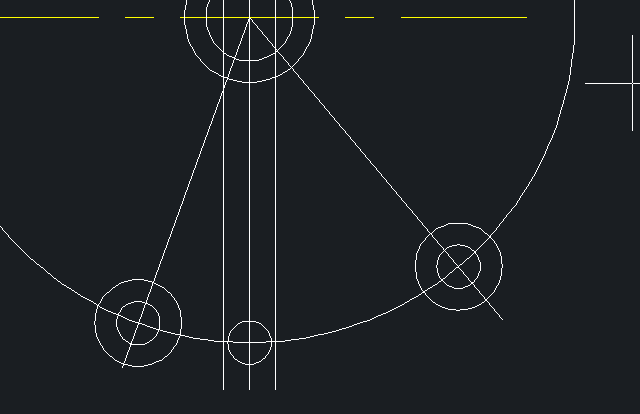

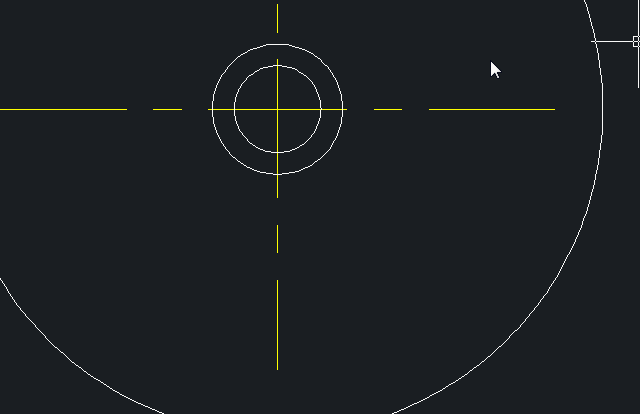

3、圆心确定了，就可以画了。可以看到这里有比较多的圆，当然，手动画也可以，你要复制也可以，看习惯而已。

4、竖直中心线左右偏移6（你有更好的办法也可以）

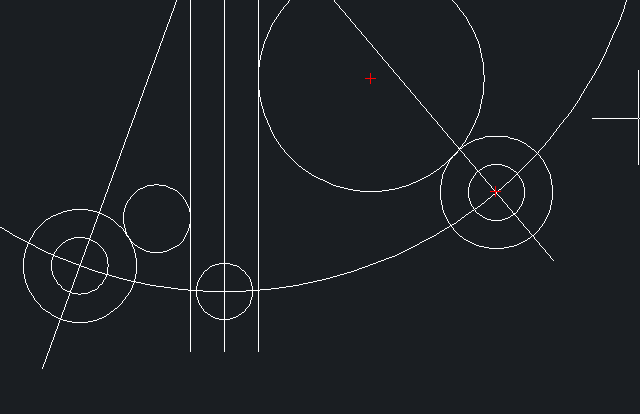

5、用相切、相切、半径的方式作圆，画R6和R20。（你有更好的方法也可以）

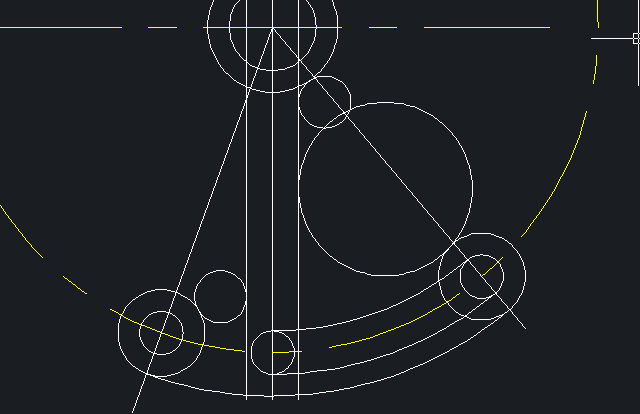

6、下面三段圆弧，起点、端点、半径的方式画，半径分别为70、80和85。

7、之后需要考验大家的修剪功夫了，只要对照原图，修剪完毕之后，你就掌握TR修剪命令了。

8、发现了吗？剪错了圆弧，考考大家有几种方法补全？

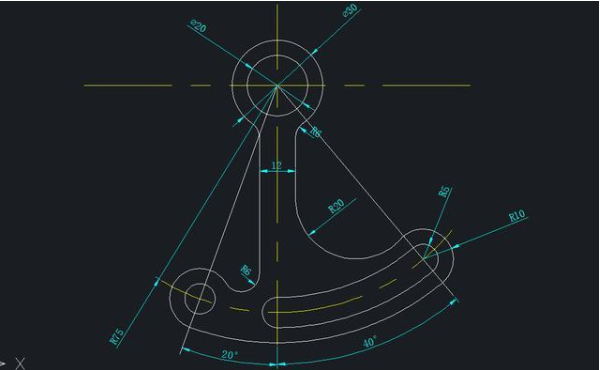

最后标注尺寸和作其他修改即可。

PS：左边部分的R6看起来和原图的不一样，但是画出来就是这样，对比一下，大家认为是什么原因呢？
