【6/15更新】一个比较古怪的CAD三维模型，看似简单，画对的却很少，你能吗？

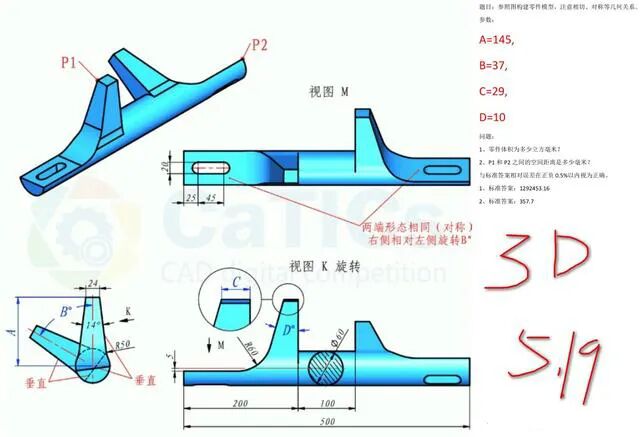

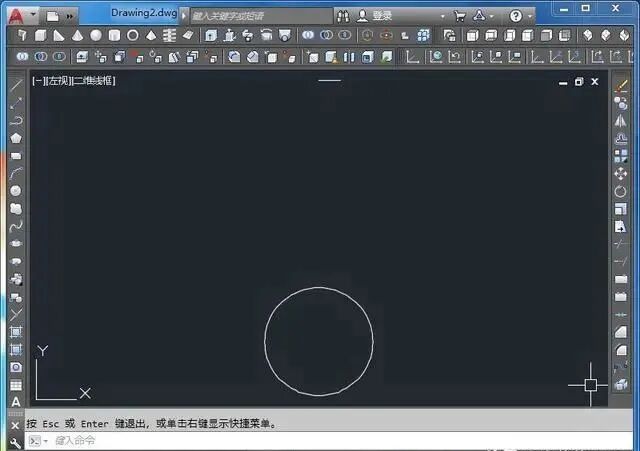

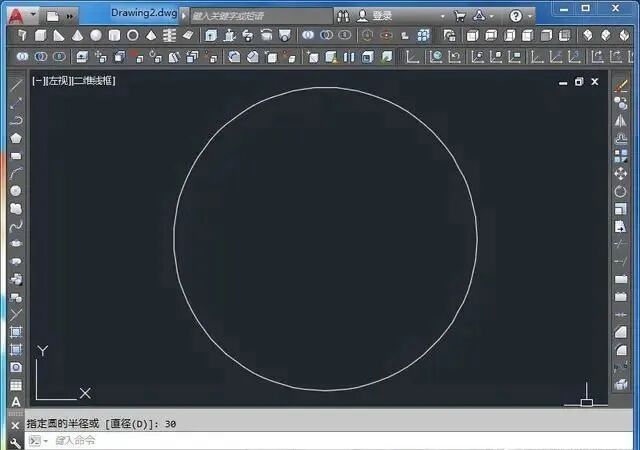

1、左视图，绘制一个直径60的圆

2、圆心往上，距离145位起点，往右绘制水平线，长度为12

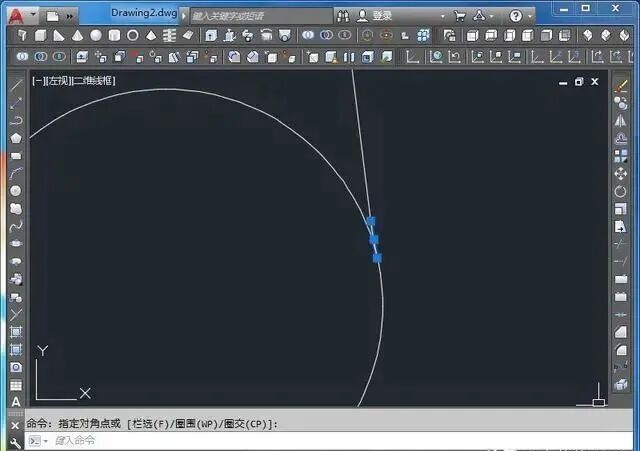

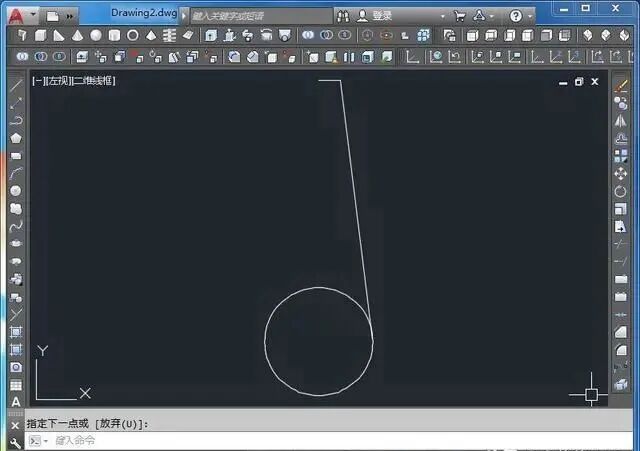

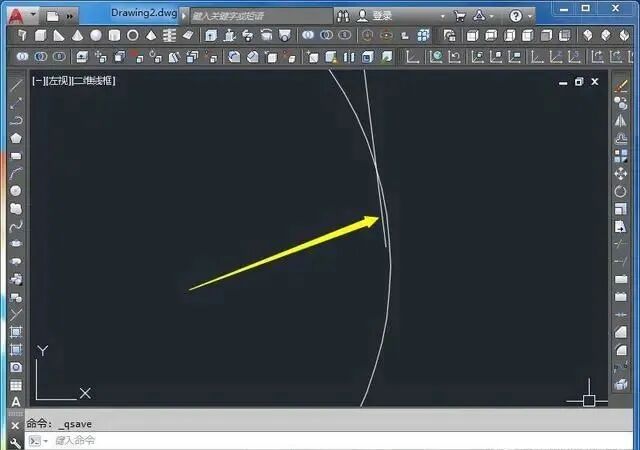

3、直线右端点往下绘制斜线，长度任意值，角度为-83°，求其和圆的交点

4、修剪掉多余部分线段

5、斜线和圆相连处，进行R50的圆角

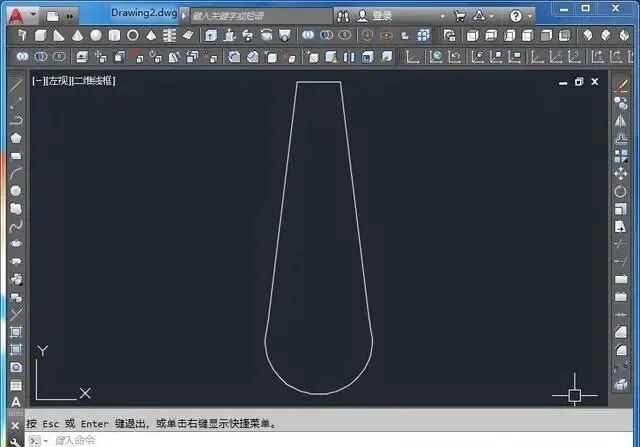

6、60的圆心为中心，对两条直线和圆角圆弧进行左右镜像，并修剪掉多余部分的上半圆

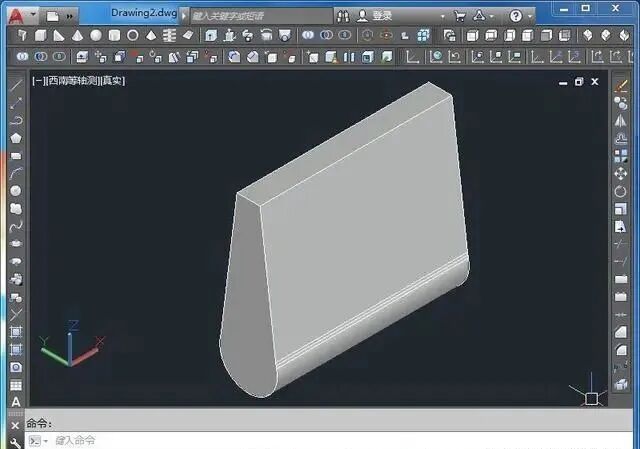

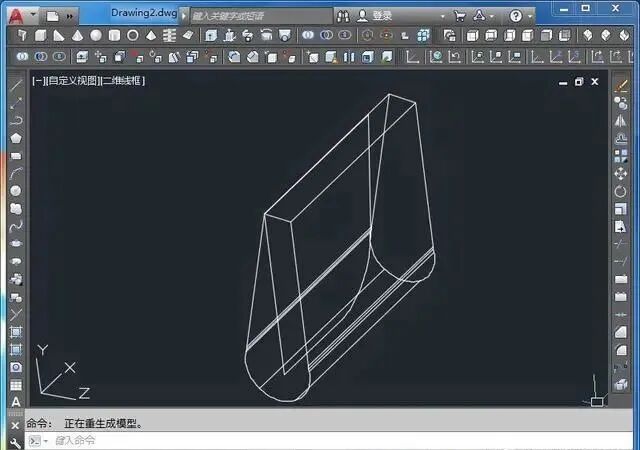

7、通过面域、拉伸，得到主体三维模型

---

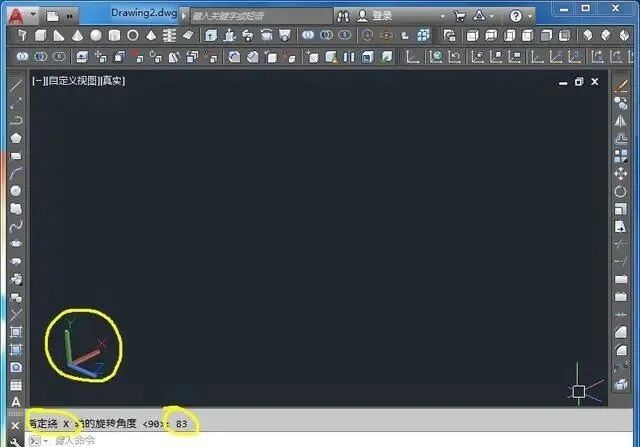

8、西南视图，标准坐标模式下，旋转坐标轴，绕着X轴转83°

9、为了演示方便，已经通过旋转视图，改变了坐标图标方向（实际是物体观察方向），但是上一步转的坐标值结果没有改变。

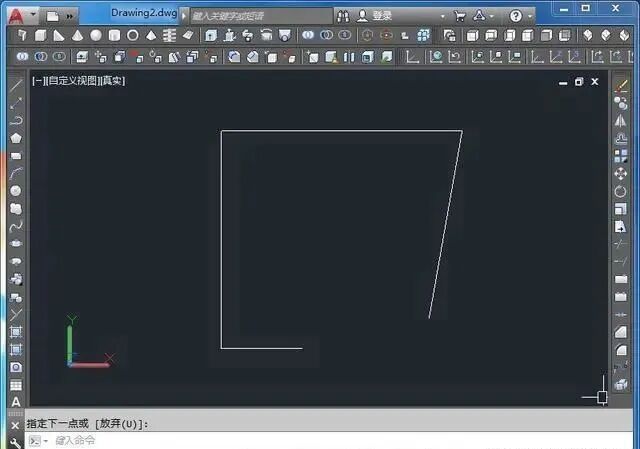

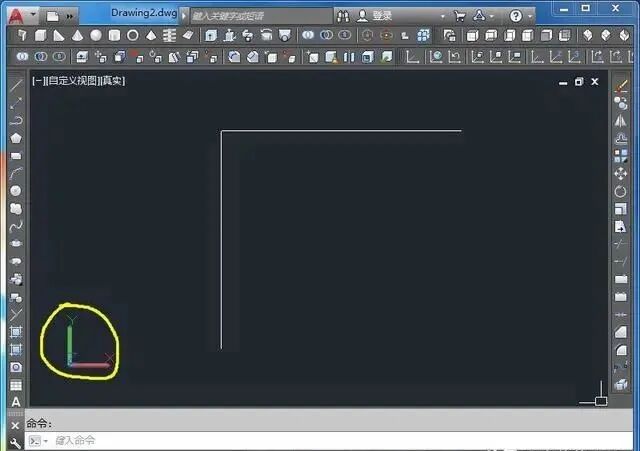

绘制两条线，竖线长度为145，横线长度为171

10、横线又端点绘制往下斜线，角度为-100°；竖线下端点往右绘制水平线，两条线长度任意

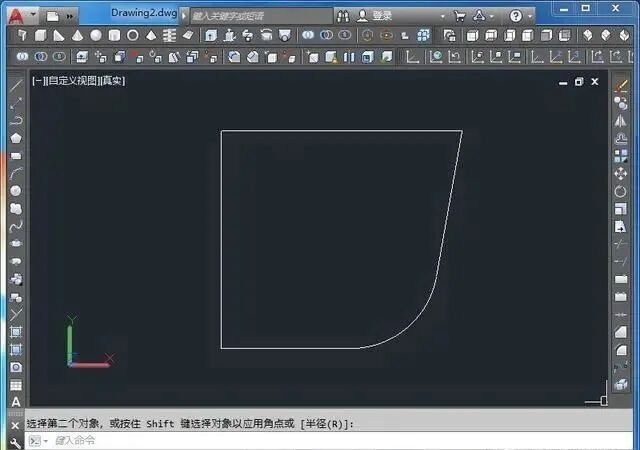

11、下面横线和斜线进行圆角，圆角半径为R60

12、对上一步绘制的轮廓线和之前的主体进行定位，注意，要定位到上表面后边的轮廓边上

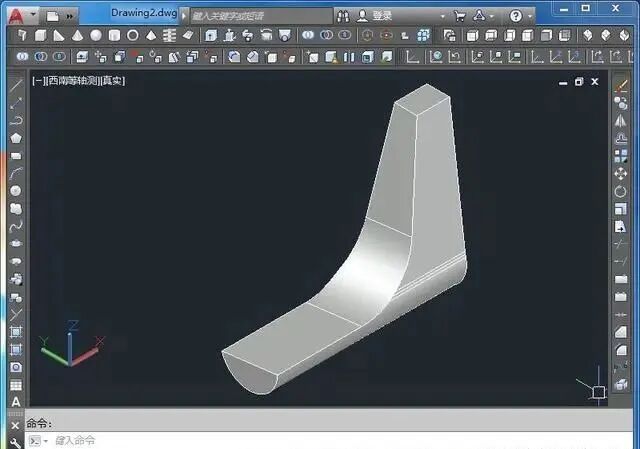

13、通过差集，得到完成部分主体

---

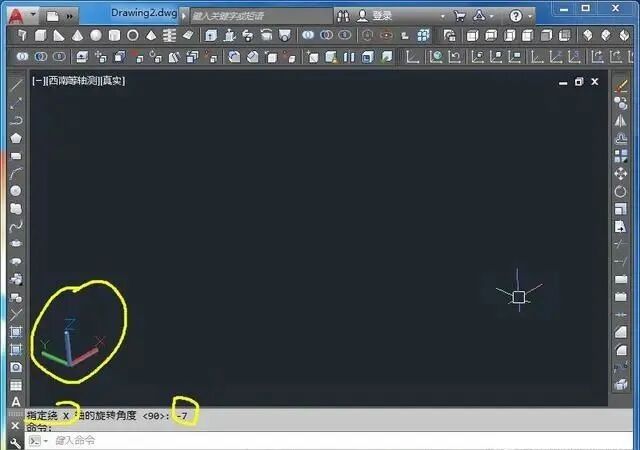

14、西南视图，标准坐标模式下，旋转坐标轴，绕着X轴转-7°

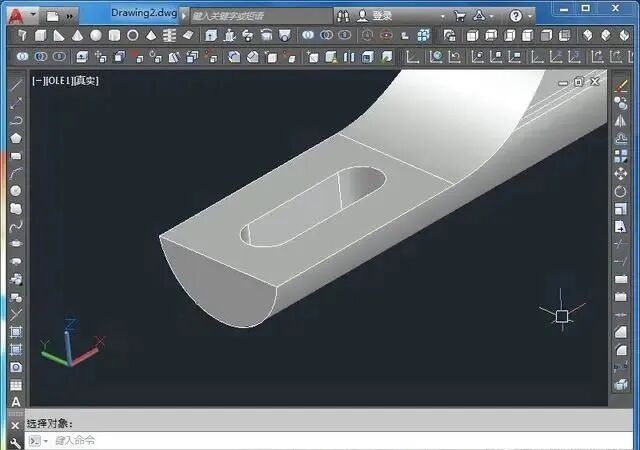

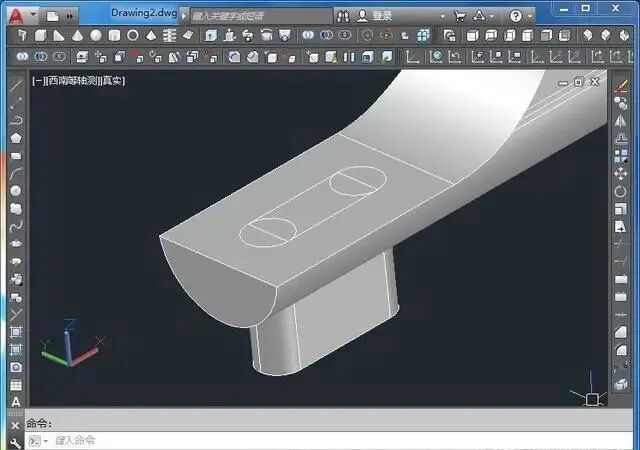

15、做出槽的实体部分

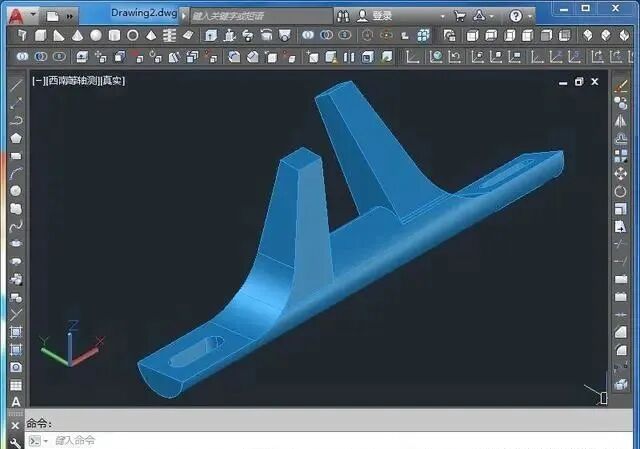

16、通过差集运算，得到槽的位置造型

---

17、主体右端，连接一个直径60，长度50的圆柱

18、直径60圆柱右端面圆心为中心，对主体进行旋转，旋转180°

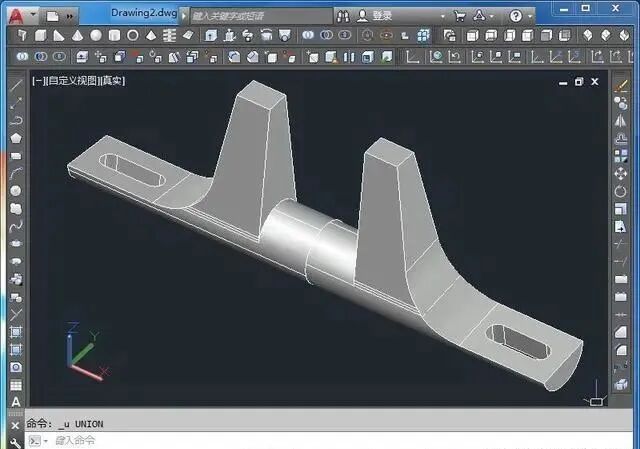

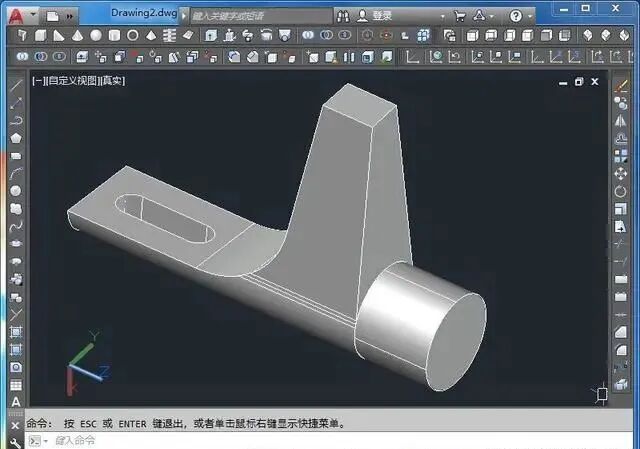

19、东南视图，标准坐标模式下，旋转坐标，绕着Y轴转90度。然后直径60圆柱端面圆心为中心，对右半部分模型旋转-37°

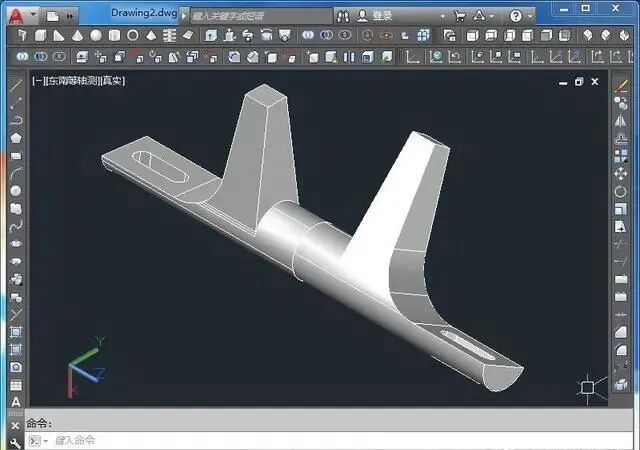

20、对模型着色，完成绘制
