教程 | CATIA零件设计之三切线内圆角


教程 | CATIA零件设计之三切线内圆角的图1

本节我们分享一下最后一个实体圆角命令,三切线内圆角。

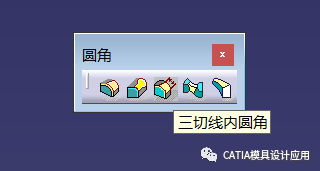

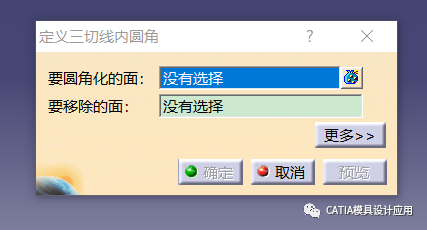

激活命令,弹出如下对话框


教程 | CATIA零件设计之三切线内圆角的图2

对话框只有两行可以输入的内容,命令可见并不复杂。

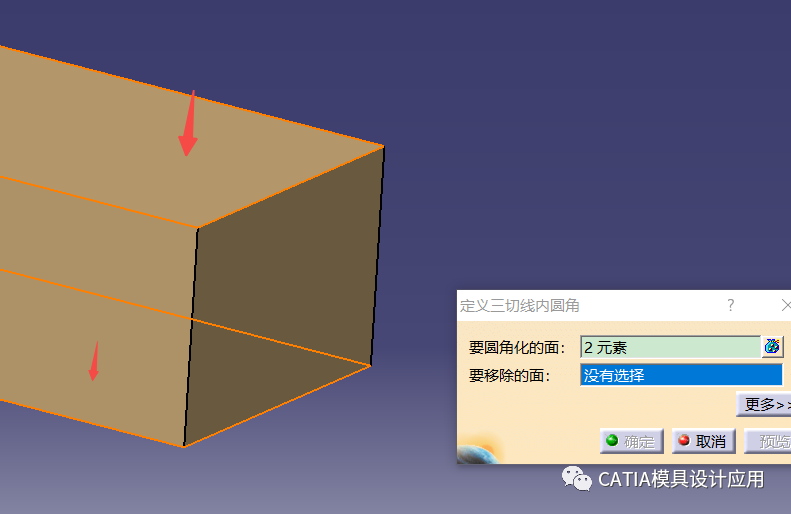

选择上底面和下底面,这两个面是平行的,如何倒圆角呢?


教程 | CATIA零件设计之三切线内圆角的图3

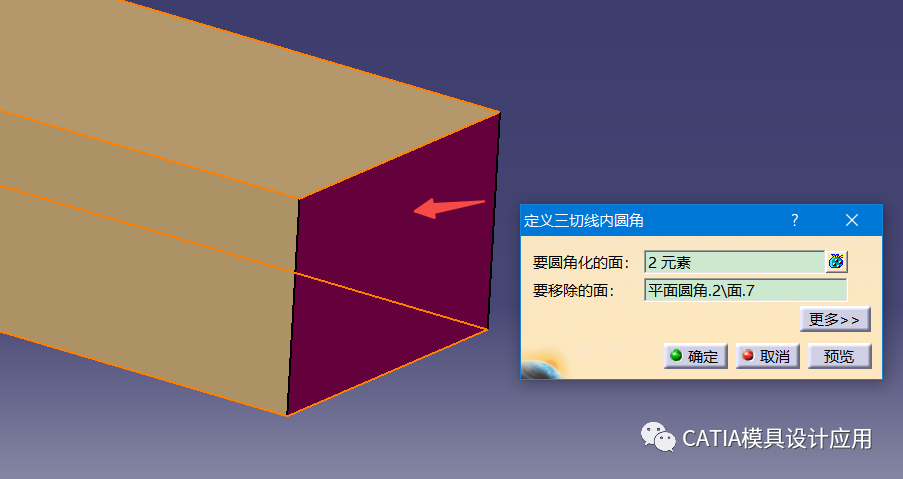

继续选择要移除的面


教程 | CATIA零件设计之三切线内圆角的图4

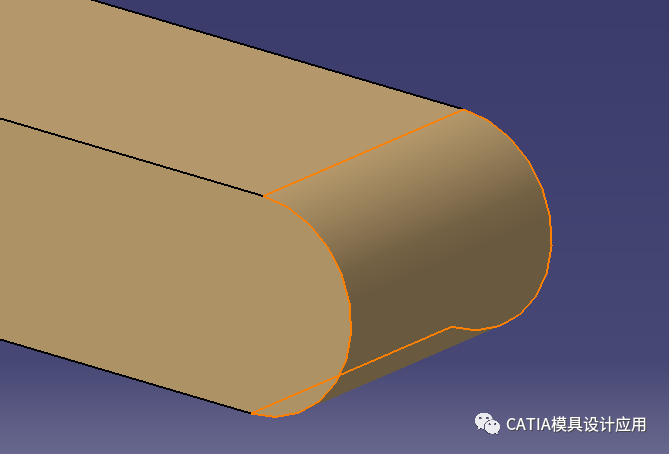

最后确定,得到如下效果


教程 | CATIA零件设计之三切线内圆角的图5

此时,我们已经获得了两个平行面之间的过渡圆角。

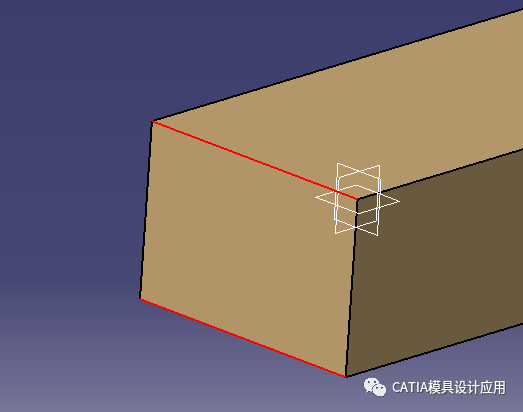

思考一个问题,我们可否对下图连个边线进行倒圆角,达到同样的效果呢?


教程 | CATIA零件设计之三切线内圆角的图6

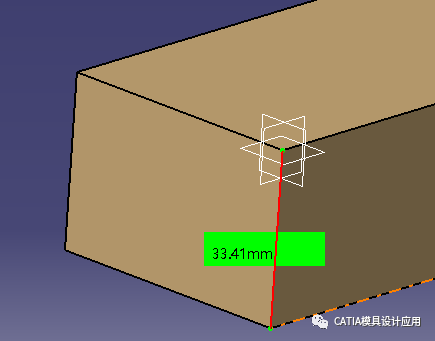

首先测量两个面的举例,33.41mm,我们的圆角应该是一半,16.705mm到这里是否感觉到有些不妙?还得咱亲自计算……谁不知道我们计算这种东西,还得打开计算机或手机的计算器,暴露脑机算力劣势!!


教程 | CATIA零件设计之三切线内圆角的图7

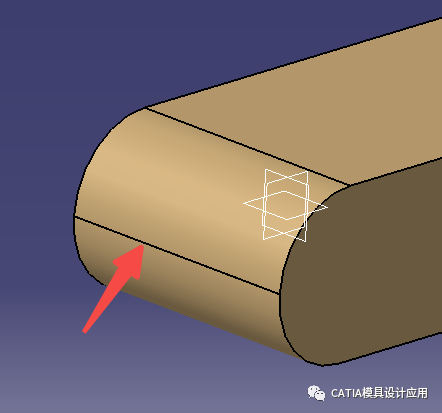

圆角完成如下图所示,在红色箭头位置多了一个边线,除了不美观,好像也不影响什么?


教程 | CATIA零件设计之三切线内圆角的图8

下面,我们改变凸台的高度,如果增加

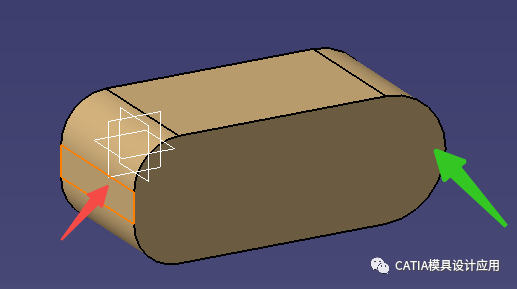

红色箭头位置多出了平面……,绿色仍旧完美


教程 | CATIA零件设计之三切线内圆角的图9

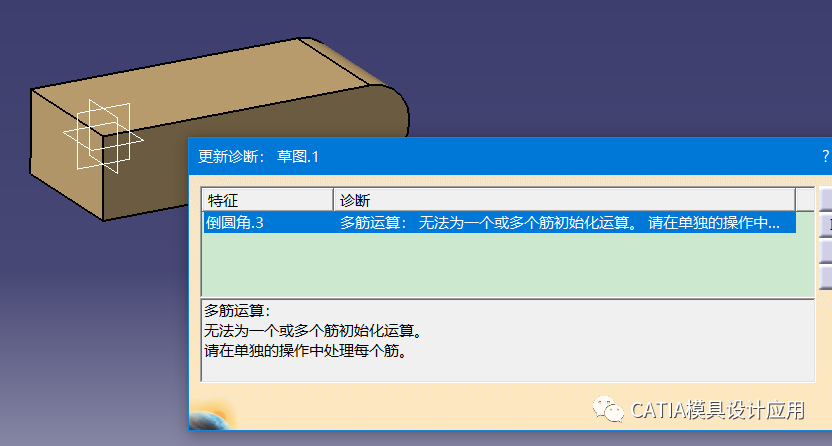

如果减小则左侧报错,右侧的面面圆角仍然保持完美。


教程 | CATIA零件设计之三切线内圆角的图10

OK,到这里相信大家对面与面之间的圆角有了较为直观的认知,也了解了其应用的场景和优势。

那么,对于我们实验中的通过两个边线的圆角来代替就一定会出问题嘛?是否有其他解决方案呢?欢迎加入群聊,也欢迎关注未来的参数化设计教程。
