什么是故障录波器？
【知道】

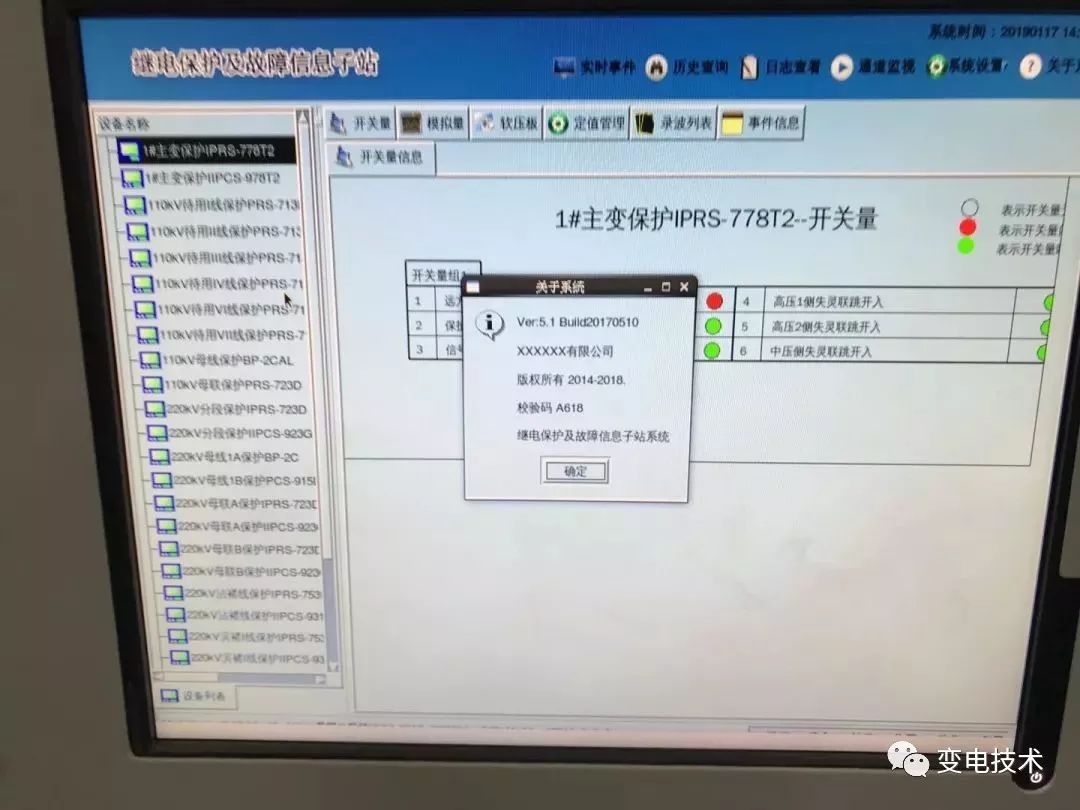

故障录波器
相关知识介绍
故障录波器的定义
DEFINITION

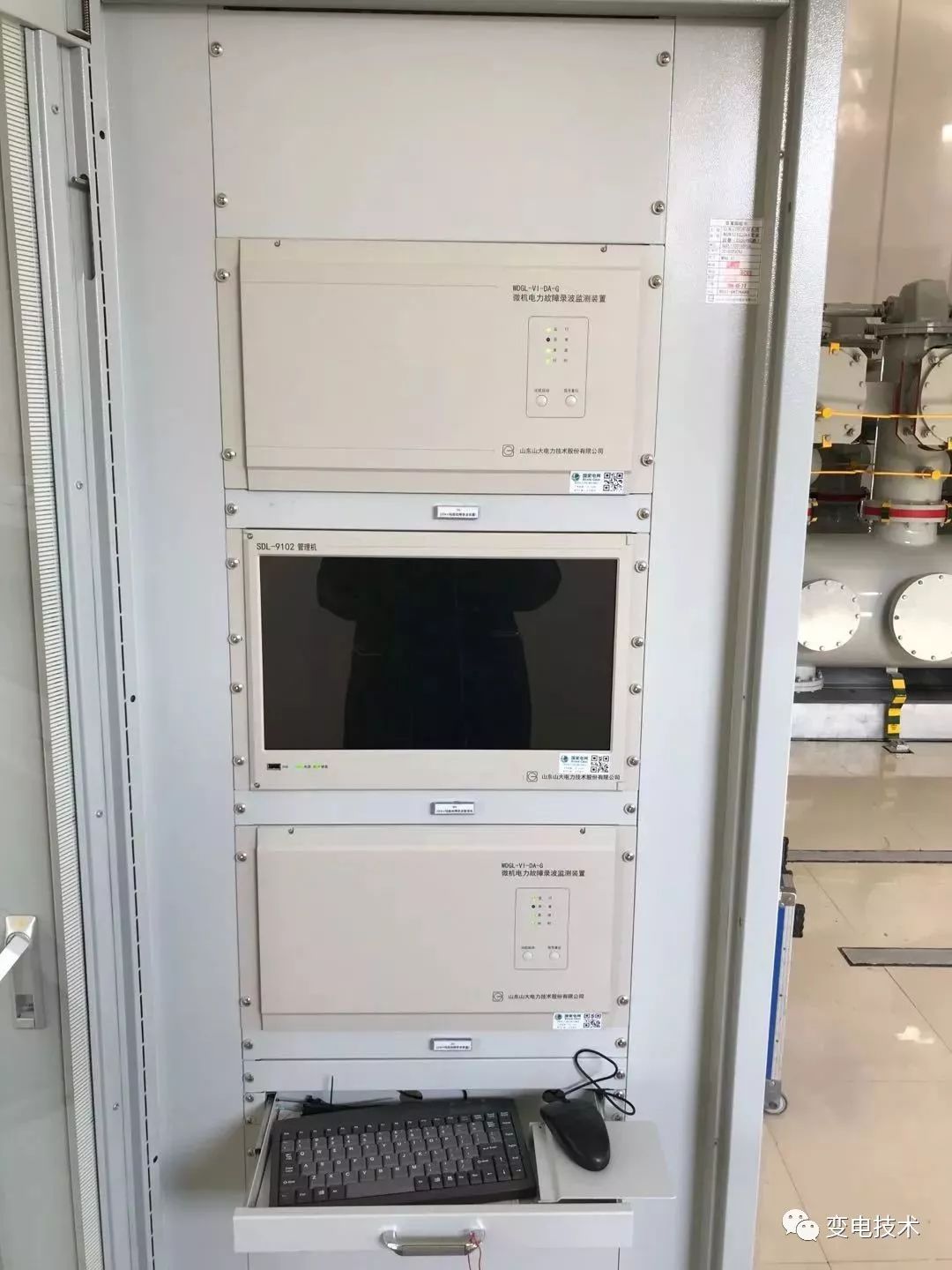

故障录波器用于电力系统，可在系统发生故障时，自动准确地记录故障前、后过程的各种电气量的变化情况，通过这些电气量的分析、比较，对分析处理事故、判断保护是否正确动作、提高电力系统安全运行水平均有着重要作用。
故障录波器是提高电力系统安全运行的重要自动装置，当电力系统发生故障或振荡时，它能自动记录整个故障过程中各种电气量的变化。
故障录波器的作用
FUNCTION
01

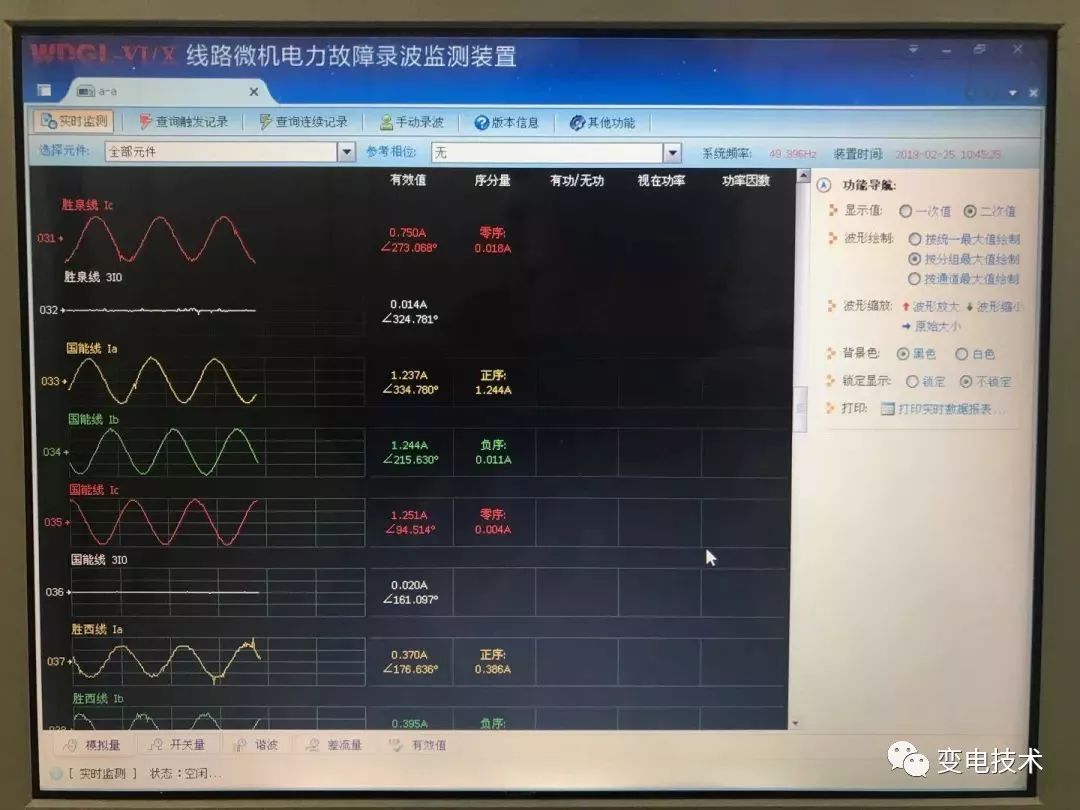

根据所记录波形，可以正确地分析判断电力系统、线路和设备故障发生的确切地点、发展过程和故障类型，以便迅速排除故障和制定防止对策。
02
分析继电保护和高压断路器的动作情况，及时发现设备缺陷，揭示电力系统中存在的问题。
03
积累第一手材料，加强对电力系统规律的认识，不断提高电力系统运行水平。
故障录波器的启动方式
START MODE
启动方式的选择，应保证在系统发生任何类型故障时，故障录波器都能可靠的启动。一般包括模拟量启动和开关量启动。
模拟量启动：电压、电流突变启动；电压、电流越限启动；负序电压、电流越限启动；零序电压、电流越限启动；谐波电压启动；频率越限启动；逆功率启动；过励磁启动等。
开关量启动：所有保护的跳闸出口信号；所有开关的副接电变位信号。
（1）相电流突变和相电压突变：
采用分相判别，用计算出的相电流或相电压突变量与定值比较，连判三次满足突变量起动定值即被确认为起动。
（2）相电流、相电压越限及零序电流、零序电压越限起动：
用计算出的各相电压、各相电流以及零序电压、零序电流（采用专用通道输入，而非采用对称分量法计算得到）同整定值比较以判断是否起动。
（3）频率越限与频率变化率起动：
采用硬件测频，用测得的频率与频率越限定值比较以判定是否起动。
（4）开关量起动：
通过配置可设定任何开关量作为起动条件、变位方式可选。
（5）正序、负序和零序电压启动：
电力系统故障时，正序、负序和零序电压均可以看成故障分量，因此可以利用这些量变化启动录波。
故障录波器分析要求
Analysis Requirements
1、能自动综合双端数据进行故障测距；
2、能根据记录的电流、电压形成波形，导出各序分量及其向量图、阻抗变化轨迹；
3、具备完善的数据库管理功能。
分析录波图的基本方法
Basic Methodology
1、大致判断系统发生了什么故障，及故障持续时间。
2、以某一相电压或电流的过零点为相位基准，查看故障前电流电压相位关系是否正确，是否为正相序，负荷角为多少度。
3、以故障相电压或电流的过零点为相位基准，确定故障态各相电流电压的相位关系。（注意选取相位基准时躲开故障初始及故障结束部分，一是非周期分量较大，二是电压电流夹角由负荷角转换为线路阻抗角跳跃较大，容易造成错误分析）
4、绘制向量图，进行分析。

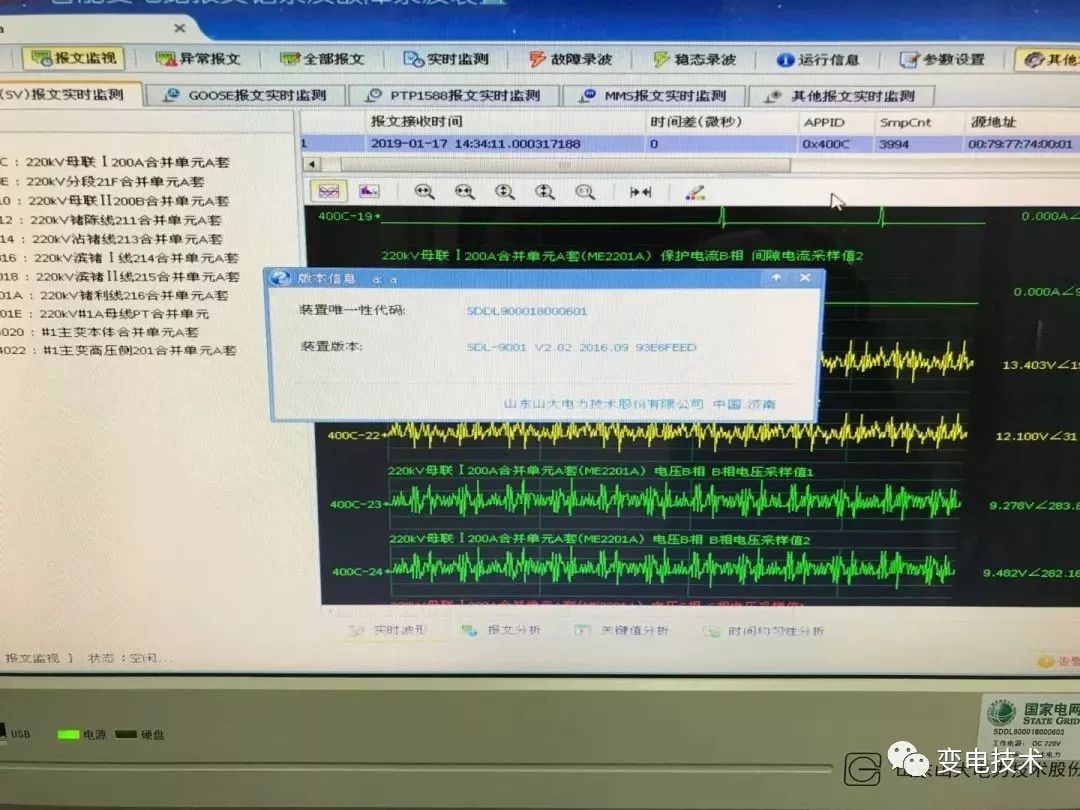

简单故障波形分析
Waveform analysis
A相单相接地故障录波图分析要点
1、某相电流增大，电压降低；出现零序电流、零序电压。——可确定系统发生的故障为单相接地故障。
2、电流增大、电压降低为同一相别。——可确定电流、电压相别没有接错。
3、零序电流相位与故障相电流同向，零序电压与故障相电压反向。
4、故障相电压超前故障相电流约80°（即线路阻抗角）左右，零序电流超前零序电压约110°左右。——可确定保护装置、二次回路整体均没有问题。
对于单相故障，故障相电压超前故障相电流约80°；对于多相故障，则是故障相间电压超前故障相间电流约80°。
若单相接地故障不符合上述条件情况，那么需要仔细分析，查找二次回路是否存在问题。
AB两相短路故障录波图分析要点
1、两相电流增大，两相电压降低；没有零序电流、零序电压。
2、电流增大、电压降低为相同两个相别。
3、两个故障相电流基本反向。
4、故障相间电压超前故障相间电流约80°左右。
若两相短路故障不符合上述条件情况，那么需要仔细分析查找二次回路是否存在问题。
AB两相接地故障录波图分析要点
1、两相电流增大，两相电压降低；出现零序电流、零序电压。
2、电流增大、电压降低为相同两个相别。
3、零序电流相位为位于故障两相电流间。
4、故障相间电压超前故障相间电流约80°左右；零序电流超前零序电压约110°左右。
若两相接地故障不符合上述条件情况，那么需要仔细分析查找二次回路是否存在问题。
三相短路故障录波图分析要点
1、三相电流增大，三相电压降低；没有零序电流、零序电压。
2、故障相电压超前故障相电流约80°左右；故障相间电压超前故障相间电流同样约80°左右。
若三相短路故障不符合上述条件情况，那么需要仔细分析查找二次回路是否存在问题。
