【网格黑科技】扒一扒你所不知道的Cast-Designer网格黑科技

【网格黑科技】

扒一扒你所不知道的Cast-Designer网格黑科技

首先，【网格划分】的研究和开发是永恒的、无边无际。对于开发而言，这部分工作是最耗费时间，又最枯燥无味的。而对于用户而言，说句实话，您最好不要告诉我什么是网格，图档丢进去，自动开始计算就好。

如果您还在研究修复自由边、封闭几何、重叠面，研究雅可比、长宽比、体积比等等，这些无聊的专业名词，我建议您仔细阅读下文。

万变不离其中，虽然您不想知道，但我就非要告诉您。如何评判网格的好坏？

与其他软件提倡的千万、过亿网格相反，Cast-Designer提出的是用更少的网格，获得更高精度的模拟的模拟结果。

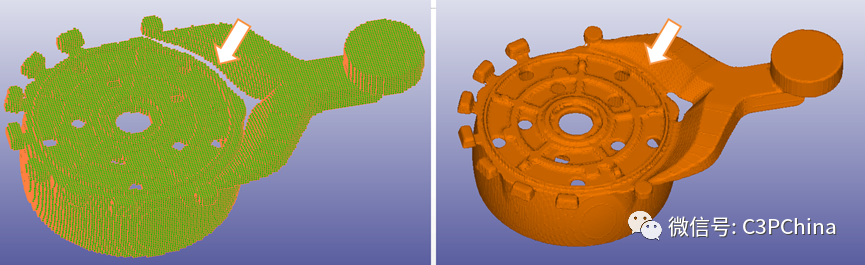

1）【随型六面体网格技术】应该无需过多的描述，看图吧。六面体的优点是网格质量高，完全就是“乐高积木”。而随形的优点就是几何表征好。下图可以看到，传统乐高积木的网格，需要接近500万，而Cast-Designer的变形乐高积木，只要30万就能得到表征更好的网格了。

2）【CAD免修复技术】我想做过分析的工程师，应该都遇到过，导入的图档（无论是STP，IGES，还是STL），会出现缺面、重合面、多重边、自由边等问题。免修复技术，可以在这些情况下，顺利完成网格划分。

3）【节点平滑技术】这项技术主要是针对几何的随形性的，生成的表面网格，使用多种映射的数学方法，把外部节点位置调整，无限贴近产品几何，完美表征几何特征。如果采用传统的六面体，锯齿状会很严重（左图），国土面积不能丢！

4）【网格粗化技术】主要是避免网格丢失，铸件厚薄不均匀，局部特征小于网格大小，举个例子，浇口位置厚度1mm，而网格大小是2mm的情况。软件会自动先用小网格进行划分，然后再移动节点，粗化网格。防止丢失。

5）【内部节点移动技术】看到这里，细心的朋友应该会提出疑问，既然外表面的网格移动过，是否会出现表面狭长的元素，影响质量呢？聪明的软件也想到了，因此有了这个技术，所有的内部网格节点都会根据质量自动调整。细长/畸变/扭曲/夹角，通通解决，安排！

6）【局部网格技术】这个技术好像已经没有什么可说的了，总之就是你想要哪里细化，哪里粗化，根据自己的需求指定就好。略过吧。

7）【网格布尔运算】这项技术还真的可以说一说，布尔运算嘛，用过CAD的朋友应该都熟悉。那么网格布尔运算，就是直接用三维网格，进行布尔运算。据说是独一无二的。

应用1：设计前期，只有铸件，想要加上砂芯一起分析，怎么办？在CAD里面做。复杂！网格布尔运算直接搞定。

应用2：只有模具，没有铸件和浇铸系统。从模具中，把铸件和浇铸系统布尔出来。

应用3：甲方爸爸只给了铸件和工艺，没有模具，但是，要求分析报告中，包含模具温度分布。用网格网格布尔运算，直接把模具用网格布尔出来。

8）【局部特征识别技术】嗯，好像也没有什么好讲的，还是看图吧。

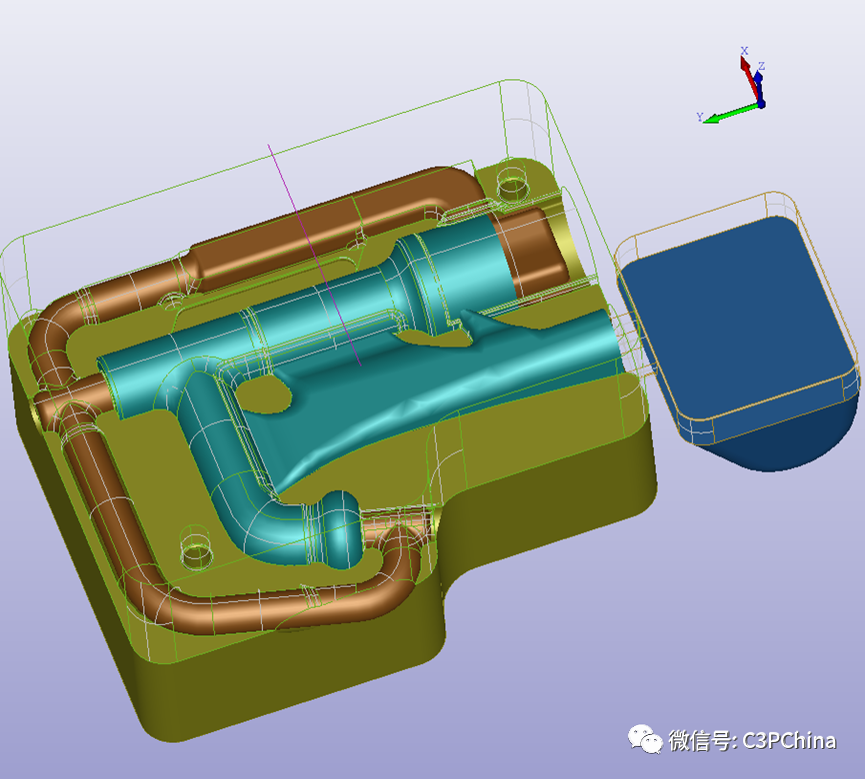

9）【混合网格技术、网格装配技术】混合网格嘛，就是铸件用六面体，模具由于不涉及到金属液流动计算，为了节省元素量，用四面体。网格装配技术，就是把全套模具，丢进去，自动完全节点连续的网格装配，包括铸件，动模，定模，滑块，水道和其他附属结构。

10）【并行网格技术】这个技术，在新版本V7.7里面出现了，而且是免费的哦。良心软件！听说也是独一无二的。

作用就是把你的机器上，所有的CPU全部用来做网格。具体的测评，可以看上一篇文章：

【暴力测评】并行网格划分技术
