液压系统调试规范

    不管是新制造的液压设备还是经过大修后的液压设备,都要对液压系统进行各项技术指标和工作性能的调试,或按实际使用各项技术参数进行调试。

       液压系统的调试主要有以下几方面内容。

1.液压系统各个动作的各项参数，如力、速度、行程的始点与终点、各动作的时间和整个工作循环的总时间等，均应调整到原设计所要求的技术指标。

2.调整全线或整个液压系统，使用其工作性能达到稳定可靠。

3.在调试过程中要判别整个液压系统的功率损失和工作油液温升变化状况。

4.要检查各可调元件的可靠程度。

5.要检查各操作机构灵敏性和可靠性。

6.凡是不符合设计要求和有缺陷的元件，都要进行修复或更换。

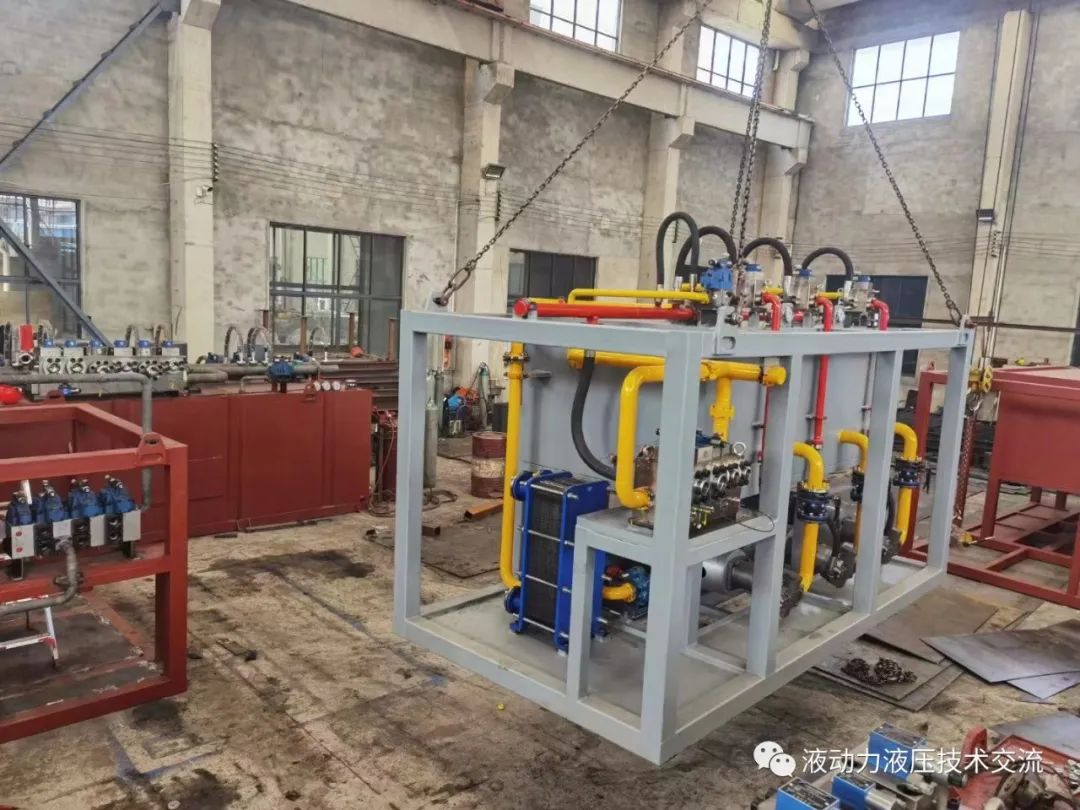

液压系统的调试一般应按泵站调试、系统调试顺序进行。各种高度项目，均由部分到系统整体逐项进行，即部件，单机、区域联动、机组联动等。

一、液压系统调试前的准备

1、调试前，应根据设备使用说明书及有关技术资料，全面了解被调试设备的结构、性能、工作顺序、使用要求和操作方法，以及机械、电气、气动等方面与液压系统的联系，认真研究液压系统各元件的作用，读懂液压原理图，搞清楚液压元件在设备上的实际安装位置及其结构、性能和调整部位，仔细分析液压系统各工作循环的压力变化、速度变化以及系统的功率利用情况，熟悉液压系统用油的牌号和要求。

2、在掌握上述情况的基础上，确定调试的内容、方法及步骤，准备好调试工具、测量仪表和补接测试管路，制订安全技术措施，以避免人身安全和设备事故的发生。

3、新设备和经过修理的设备均需进行外观检查，其目的是检查影响液压系统正常工作的相关因素。有效的外观检查可以避免许多故障的发生，外观检查主要包括:

1)检查各个液压元件的安装及其管道连接是否正确可靠。

2)防止切屑、冷却液、磨粒、灰尘及其它杂质落入油箱，检查各个液压部件的防护装置是否具备和完好可靠。

3)检查油箱中的油液牌号和过滤精度是否符合要求，液面高度是否合适。

4)检查系统中各液压部件、管道和管接头位置是否便于安装、调节、检查和修理。检查观察用的压力表等仪表是否安装在便于观察的地方。

5)检查液压泵电动机的转动是否轻松、均匀。

外观检查发现的问题，应改正后才能进行调整试车

二、空载试车

空载试车是指在不带负载运转的条件下，全面检查液压系统的各液压元件，各种辅助装置和系统内各回路的工作是否正常；工作循环或各种动作的自动换接是否符合要求。在安装现场对某些液压设备仅能进行空负荷试车。

空载试车及调整的方法与步骤:

1）间歇启动液压泵，使整个系统滑动部分得到充分的润滑，使液压泵在卸荷状况下运转(如将溢流阀旋松；或使M型换向阀处于中位等)，检查液压泵卸荷压力大小，是否在允许数值内；观察其运转是否正常，有无刺耳的噪声；油箱中液面是否有过多的泡沫，液位高度是否在规定范围内。

2）使系统在无负载状况下运转，先令液压缸活塞顶在缸盖上或使运动部件顶死在挡铁上(若为液压马达则固定输出轴)，或用其它方法使运动部件停止，将溢流阀逐渐调节到规定压力值，检查溢流阀在调节过程中有无异常现象。其次让液压缸以最大行程多次往复运动或使液压马达转动，打开系统的排气阀排出积存的空气；检查安全防护装置(如安全阀、压力继电器等)工作的正确性和可靠性，从压力表上观察各油路的压力，并调整安全防护装置的压力值在规定范围内；检查各液压元件及管道的外泄漏、内泄漏是否在允许范围内；空载运转一定时间后，检查油箱的液面下降是否在规定高度范围内。

由于油液进入了管道和液压缸中，使油箱下降，甚至会使吸油管上的过滤网露出液面，或使液压系统和机械传动润滑不充分而发出噪音， 所以必须及时给油箱补充油液。对于液压机构和管道容量较大而油箱偏小的机械设备，这个问题特别要引起重视。

3）与电器配合，调整自动工作循环或动作顺序，检查各动作的协调和顺序是否正确；检查启动、换向和速度换接时运动的平稳性，不应有爬行、跳动和冲击现象。

4）液压系统连续运转一段时间(一般是30min)。检查油液的温升应在允许规定值内(一般工作油温为35℃～60℃)， 空载试车结束后，方可进行负载试车。

三、负载试车

负载试车是使液压系统按设计要求在预定的负载下工作。通过负载试车检查系统能否实现预定的工作要求，如工作部件的力、力矩或运动特性等；检查噪音和振动是否在允许范围内；检查工作部件运动换向和速度换接时的平稳性，不应有爬行、跳动和冲击现象；检查功率损耗情况及连续工作一段时间后的温升情况。

负载试车，一般是先在低于最大负载的情况下试车，如果一切正常，则可进行最大负载试车，这样可避免出现设备损坏等事故。

四、系统压力调试

1、系统的压力调试应从压力调定值最高的主溢流阀开始，逐次调整每个分支回路的压力阀。压力调定后，须将调整螺杆锁紧。

2、溢流阀的调整压力，一般比最大负载时的工作压力大10%-20%。

3、调节双联泵的卸荷，使其比快速行程所需的实际压力大15%-20%。

4、调整每个支路上的减压阀，使减压阀的出口压力达到所需规定值，并观察压力是否平稳。

5、调整压力继电器的发信压力和返回区间值，使发信值比所控制的执行机构工作压力高0.3-0.5MPa;返回区间值一般为0.35-0.8MPa。

6、调整顺序阀，使顺序阀的调整压力比先动作的执行机构工作压力大0.5-0.8MPa。

7、装有蓄能器的液压系统，蓄能器工作压力调定值应同它所控制的执行机构的工作压力值一致。当蓄能器安置在液压泵站时，其压力调整应比溢流阀调定压力力值低0.4-0.7MPa。

8、液压泵的卸压力，一般控制在0.3MPa内，为了运动平稳增设背压阀时，背压一般在0.3MPa-0.5MPa范围内，回油管道背压一般在0.2-0.3MPa范围内。

五、 系统流量调试（执行机构调速）

1、液压马达的转速调试：液压马达在投入运转前，应和工作机构脱开。在空载状态先点动，再从低速到高速逐步调试，并注意空载排气，然后反向运转。同时应检查壳体温升和噪声是否正常。待空载运转正常后，再停机将马达与工作机构连接；再次启动液压马达，并从低速至高速负运转。如出现低速爬行现象，可检查工作机构的润滑是否充分，系统排气是否彻底，或有无其他机械干扰。

2、液压缸的速度调试：速度调试应逐个回路（是指带动和控制一个机械机构的液压系统）进行，在调试一个回路时，其余回路应外于关闭（不通油）状态。调节速度时必须同时调整好导轨的间隙和液压缸与运动部件的位置精度，不致使传动部件发生过紧和卡住现象。如果缸内混有空气，速度就不稳定，在调试过程中打开液压缸的排气阀，排除滞留在缸内的空气，对于不设排气阀的液压缸，必须使液压缸来回运动数次，同时在运动时适当旋松回油腔的管头，见到油液从螺纹连接处溢出后再旋紧管接头。在调速过程中应同时调整缓冲装置，直至满足该缸所带机构的平稳性要求。如液压的缓冲装置为不可调型，则须将该液压拆下，在试验台上调试处理合格后再装机调试。双缸同步回路在调速时，应先将两缸调整到相同起步位置，再进行速度调试。速度调试应在正常油压与正常油温下进行。对速度平稳性要求高的液压系统，应在受载状态下，观察其速度变化情况。速度调试完毕，然后调节各液压缸的行位置、程序动作和安全联锁装置。各项指标均达到设计要求后，方能进行试运转。
