前言

大家好，我是薛哥。智能化集成平台建设方案现在需求越来越多，智能化集成系统到底包含哪些系统？需要联动什么功能呢？各个系统如何要求？

终将渡过成长的海

正文

1.1 功能简述

XX医院智能化集成管理平台（以下简称IBMS平台）是该项目智能化系统的上层建筑，是该项目中所有智能化子系统的大脑，扮演着沟通者、监护者、管理者与决策者的角色。它利用标准化/或非标准化的通讯接口将各个子系统联接起来，共同构建一个全设备、全空间、全时域、全过程的有机整体。它通过统一的平台，实现对各子系统进行全程集中检测、监视和管理，同时将所有子系统的数据收集上来，存储到统一的开放式关系数据库当中，使各个原本独立的子系统，可以在统一的IBMS平台上互相对话，做到充分数据共享。

IBMS集成管理平台采用模块化架构，每个模块既可以完成相应的功能，每个模块即可独立完成相应的单一功能操作，又可与其它模块配合完成更加复杂的联合功能操作。

在XX医院的智能集成管理系统项目中的智能系统集成平台作为核心软件，有机地将各个子系统整合起来，集中监控，统一管理，使它们协调工作，共同为XX医院创造一个舒适、便捷、绿色、安全的医疗、办公、修养环境。

在XX医院的智能集成管理系统项目中，我司将充分考虑项目前期规划的标段区域的具体需求，同时兼顾未来发展，IBMS集成管理平台预留其他系统接口功能，以便XX医院后期项目子系统及其他的分站可接入IBMS集成管理平台主系统。充分发挥IBMS的特点与优势，使得IBMS一次投入，终身享用。

1.2 系统设计

XX医院智能化集成平台（以下简称IBMS平台）是通过一个统一的平台，实现对各子系统进行集中监视和管理，将所有子系统之间需要共享的数据收集上来，存储到统一的开放式关系数据库当中，使各个本来毫不相关的子系统，可以在统一的IBMS平台上互相对话。

1.3 系统功能

IBMS所提供的系统集成，采用与各智能化应用系统数据通讯的方式，实现对系统状态的监控和信息与数据的交互，其并不取代各子系统独立运行的功能，而是要最大限度地发挥各个子系统之间的互操作性，形成再生功能。各个子系统功能与系统集成平台功能之间的不同点是：

1) 系统具有独立性，功能不受集成的影响，系统集成以监视、控制和数据管理为主；

2) 子系统控制设备安装在控制室里，系统集成则可将相关信息送到任何地点、包括远程地点的桌面系统上；

3) 子系统由专职值班人员监管，系统集成是供主管和上级领导查看；

4) 子系统根据不同的权限用户有不同的管理功能，信息和数据管理的功能可由系统集成完成，系统集成也可通过互联网络对智能化应用系统的参数进行设定和修改，实现远程数据管理功能。

6）采用B/S运行架构模式，保证管理平台的安全运行， C/S架构供前台值班人员使用，根据自己的职责及工作环境对设备进行调整，有效提高在管理平台软件的帮助下达到设备互联互通互用；B/S架构供领导查阅设备运行数据、历史报警查询、值班人员管理信息查询等功能，方便快捷，远程管理等。

IE浏览功能

WEB集成发布平台是IBMS系统的功能扩充模块，它以IBMS系统为基础，依据管理平台提供的应用数据库，提供WEB发布功能，使所有环境用户达到信息共享。

集成发布平台，是在整个局域网内，进行发布，在整个局域网上的客户端，只要用IE浏览器对WEB发布服务器进行访问，可以浏览到集成的所有系统，通过严格的授权以及防火墙（Firewall）避免非法入侵或黑客恶意破坏。支持具有用户权限控制的浏览器操作功能。

IBMS所提供的集成发布系统，充分实现智能化专业系统信息的网上浏览，在内部局域网上，依权限实时在线浏览权限范围内各个系统甚至各个设备的状态信息以及历史信息（各个子系统提供的资料）。

IBMS所提供的系统集成，可以实现包括以下的浏览功能：

1) 提供建筑楼体分布平面图。为用户提供不同选择排列的区域图，浏览设备分布、设备属性信息等。

2) 提供安防系统的各种设备分布浏览、设备运行状态信息、设备运行记录、报警记录等。

3) 浏览综合保安系统的各种设备、门禁记录、报警记录等等。

4) 浏览消防系统的各种设备分布、报警记录等。

5) 在点击某个摄像设备时，系统提供相应的录像实时。

集中管理和监视功能

IBMS所提供的系统集成，通过授权后以调用的方式实现对各子系统的监视功能。在局域网中的任一授权用户，都可以监视各子系统的各种设备状态及报警状态。IBMS所提供的系统集成，通过授权后以调用的方式实现对各子系统的控制功能

电子地图管理功能

IBMS集成管理平台内置一个极为灵活的电子地图系统，即“分区图”系统，、用户可以利用分区图系统实现任意关系的地图、平面图、示意图、楼层图等地图系统，并且用户可以自己绘制地图，或将现有的地图资源充分利用，同时分区图系统也支持扫描仪扫描的图形。可以在地图上任意放置各种类型设备的图标，并且图标可以不同的颜色和动态表示该设备的当前状态。

IBMS系统的“电子地图”可为非专业人员提供每个设备的精确位置，系统的“联动预案库”储备各种预案，同时根据环境的变化，客户可以有选择地执行各种联动；

用户管理功能

系统集成管理平台可实现多级系统管理员设置，根据不同用户的姓名、操作密码进行多级的权限设置，根据需要灵活划分人员操作级别和控制权限，以满足实现多区域、多级管理的需要。下级管理员只能在其授权范围内进行相应操作，而无权查阅或控制未被授权的范围。

集成平台实现全局事件的监控。发生报警事件时集成平台统一调度指挥监控处警。通过查询数据库可获得各种管理所需的数据，实现查询、统计、分析、决策等功能，并及时生成各种报表。用户历史记录可对操作员执勤状态进行巡查记录、定期检测和对终端设备进行监控编程，对操作员的管理操作监控过程中能够发现有意、无意的误操作和无操作，并自动记录，也可打印或上传报表。

操作员级用户（一般用户、技术用户和管理员三类），以每个人的硬件秘钥和密码进入系统应用层，只能作规定的操作、浏览和处理，进行有限的界面控制；系统管理员具有最高权限，能对相关人员的权限和初始口令进行设置，能设置操作人员的连接权限、控制权限、管理登记等使用权限；

系统应用层，应不包含任何系统配置功能，操作员级用户没有任何操作界面可对系统部署的修改。同时系统根据不同用户职能角色开放相关权限的数据信息。操作员用户对监控软件和设备的操作记录将自动存档，并且不能删除修改。

程序员级用户，以每个人的授权锁和密码进入系统部署层，以每个人的硬件秘钥和密码进入系统部署层，可作全面的操作、浏览和处理，进行操作界面的修改和控制，并且能够进行对象组的设置、修改和用户个人密码的授权；

查询、统计及报表功能

IBMS所提供的系统集成，提供多种方式的信息查询，可以查询系统集成各子系统及所属设备的各类信息（运行参数、状态信息、报警信息等），以及基于原始信息的统计信息。查询功能包括以下内容：

在功能上提供了包括时间、空间、物理空间分布（楼栋、楼层、区域等）、设备等查询机制，实现快速简洁查询。这些机制可以同时限定也可以限定其中某一种或几种，系统将显示符合相应条件的全部信息。

2) 对查询结果可以实现打印、下载等基本操作。

资产管理功能

集成管理系统可实时监视机电设备运行状态。同时以醒目的颜色标识异常的参数、和可能出现故障的部位；系统可设置固定的保养周期时间，在时间到达时，系统会自动弹出设备维护、保养对话框；在对话框中会显示保养时间、维护数据、保养类型等信息，同时提供设备保养厂家、联系人及联系方式，为我们的设备管理提供第一手的维护保养数据；如设备超时运行系统将自动发出警报，提醒管理人员安排设备例行检修。

通过IBMS的监控运维管理门户，访问IBMS资产管理数据。集成平台提供多种视图，图形化呈现资产统计信息。

设置功能

IBMS所提供的系统集成，提供了完善的设置管理功能，以保证整个系统集成准确、稳定、安全地运行。整个设置功能分为以下几大类：

设备运行配置设置

在系统集成的设备信息设置功能中，系统提供了设备的分类、具体设备属性的增添、删除等功能。

集成管理系统的通讯技术

本系统采用大量的信息管理标准、通信协议等，包括软件标准和网络标准。这些标准将会被不同部份的IBMS合理采纳，确保完成系统操作数据、存取、系统集成及所定义的系统功能。

系统集成平台的管理权限

建立权限管理机制，设立对级别多权限管理，根据管理级别进入不同的用户组，用户组中根据具体需求给出使用权限；

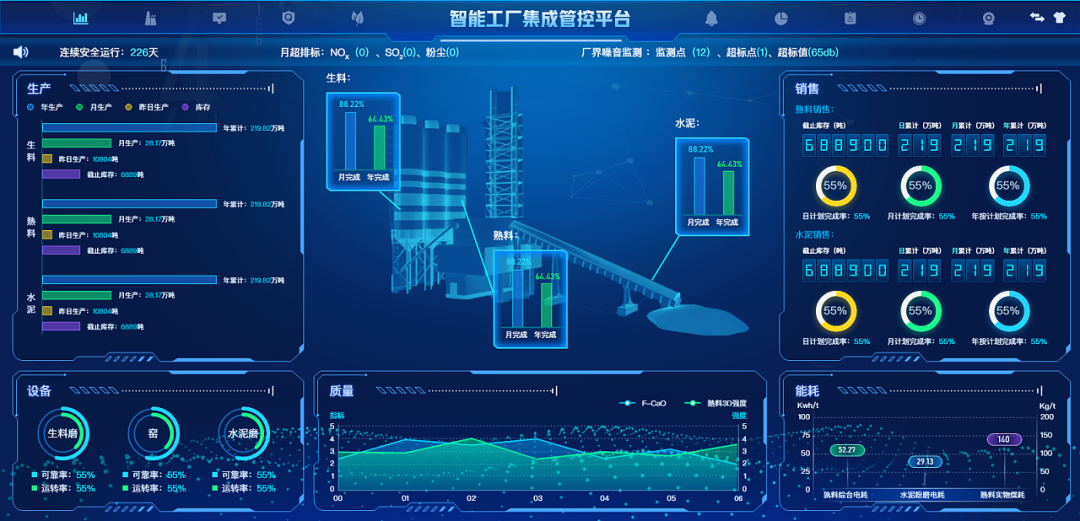

IBMS集成管理平台联动功能？协议接口？集成系统？的图1

1.4 系统构成

本系统是客户机/服务器体系。数据库服务器运行一个高效的实时数据库，并将数据传送到由系统接连或靠网络接连客户机。客户可通过冗余数据库服务器及后备网络，增强系统的可靠性、稳定性、安全性。在中央控制室内，可以定义各个系统服务器或工作站的功能。不同系统的工作站的物理位置可以是不唯一的，其表现的功能通过进入系统的操作员的权限来决定。在系统配置时，将各系统集成到统一的局域网平台上(10M/100M　EtherNet)，通过统一的传输协议(TCP/IP)，统一的操作环境(Windows)，统一的数据库管理(SQL　Server)管理。

本项目集成子系统如下: IBMS集成管理平台联动功能？协议接口？集成系统？的图2

1.4.1 楼宇自控系统

楼宇自控系统提供OPC/BACnet/Modbus接口给智能化集成系统，完成对建筑设备的集中控制和管理。智能化集成系统实现对楼宇自控系统各主要设备相关数字量（或模拟量）输入（或输出）点的信息（状态、报警、故障）进行监视和相应控制，楼宇自控系统向智能化集成系统提供各子系统设备的信息点属性表、编码表和相应布点位置图及系统图，提供系统设备联动程序列表及监控流程与各子系统原理图。

智能化集成系统与楼宇自控系统的通讯接口相连，汇集各种设备的运行和检测参数，并对各类数据进行积累与总计，可以进行对设备运行状态的集中监视和控制，以便更好的管理，如：

机电设备运行和检测数据的汇集与积累

楼宇自控系统提供监控空调、新风设备、排风设备各个点的开/关状态、手动/自动状态、运行/停止状态、过滤器正常/报警、配电柜电流、电压等参数进行积累与总计、照明回路数据等实时数据信息给智能化集成系统，以便更好地进行物业管理。

楼宇自控系统提供监控空调、新风设备各个点的回风温度、送风温度、水阀开度等实时数据信息给智能化集成系统。

楼宇自控系统提供监控空调、新风设备、排风设备各个点的开/关控制权限，回风温度设置权限等控制权限给智能化集成系统。

楼宇自控系统提供给水/排水系统,生活水池的液位正常和报警信息，提供排污水泵的正常运行/停止状态、故障状态等给智能化集成系统。

楼宇自控系统提供照明回路运行状态，电流值及故障信息给集成管理平台。

机电设备运行状态监视与控制

正常运行状态时

设备运行正常的情况时，InteBASE智能建筑综合管理系统会根据设备运行的时间周期，以周、月、季度、年等方式储存数据，以备设备运行状态的查询，如递交给相应的管理部门，可供管理部门对设备的运行次数，运行状态有一个详细的了解等。

报警显示

当系统设备如冷水机组、新风机组、空调机组、各种泵、照明回路、电梯出现故障或意外情况时，集成管理系统将利用其报警功能在监视工作站上显示相应的报警信息，以各种方式报警如图形、声音等，提示维修人。

1.4.2 视频监控系统

视频监控系统提供数字监控平台的通信控制协议并开放平台的控制接口、提供网络SDK开发包（带云台控制）给智能化集成系统。

智能化集成系统可以以电子地图和菜单方式管理所有的摄像机、报警设备；接收其它系统的报警信息并进行相应的联动；从窗口中观察实时动态信息，如监控图像等。当其它子系统因报警等原因需要电视监控系统的相应动作时，集成管理系统将使视频监控系统快速、准确地完成相应的功能，如画面切换、预制位等功能。用户经过授权均可实时查看视频图像。

视频监控系统提供每个摄像头点位的平面分布图。

智能化集成系统可以以电子地图和菜单等多种方式管理所有的摄像机。

智能化集成系统可以实现从监控工作站的电子地图窗口中点击摄像头调出实时动态监控的图像；

在视频监控系统提供矩阵控制协议和网络SDK开发包（带云台控制）的情况下，智能化集成系统实现带云台摄像机的控制、俯仰及变焦对焦等功能。

智能化集成系统可以实现对每个摄像机进行联动配置，在接收到其它系统的报警信息的同时进行相应的联动；如：可实现与防盗及紧急报警系统、照明系统、门禁系统之间的联动要求：

监控系统与防盗报警系统联动：防盗报警系统出现报警信息，集成平台弹出报警区域的视频图像画框，工作上人员能及时确认警情，上报安保部门，以便报警事务的确认及紧急处理。

监控系统与门禁系统联动：重要位置实现门禁系统与视频监控的联动，当特殊区域门禁开启，集成平台联动视频监控系统，切换相应位置摄像机画面至规定的监视屏幕。

报警信息及系统操作动作信息实施存储以便后期查询调用，同时平台可生成打印报表，以便相关人员使用。

1.4.3 入侵报警系统

入侵报警系统开放标准的SDK接口协议并通过主机提供一个单独的硬件接口（如：RS232）给智能化集成系统，实现与集成管理平台的数据联结，功能如下：

通过集成平台的电子地图，可以显示报警点状态、各区域报警设备的开启、关闭及报警线路故障报警，并可对报警记录生成报表显示。

集成平台提供入侵报警系统每个防区的平面分布图及报警信息/报警恢复信息

智能化集成系统以电子地图方式管理所有防区的感应探头及报警按钮并配置为视频监控系统的联动，在接收到入侵报警系统的报警信息后进行相应的联动；并及时进行报警，报警可以以声、光的形式在系统主界面上显示。相关区域和通道的监控画面同时切换到其它监视器，打开现场视频通道对报警情况进行复核、向指定人员发出报警通知等。

在入侵报警系统能够开放整理撤防和布防权限的情况下，智能化集成系统实现入侵报警系统的整体撤防和布防功能。

通过集成平台可实现与视频监控系统、入侵报警系统、门禁系统的设备联动。

例如：当入侵报警系统发出报警信号时集成平台可联动周边摄像头弹出实时监控画面，照明系统打开周边照明补光。

智能化集成系统可以记录、保存报警的时间和地点等历史报警数据，并可以实现报警数据的自定义查询功能。

1.4.4 出入口控制及停车场系统

智能化集成平台通过标准的OPC/WEB Server/ODBC通讯接口建立与一卡通系统数据通讯完成对门禁、停车场、访客系统的监视和控制管理。一卡通系统内的数据通过上层网络，按不同用户及用途建立相应的数据库。用户可根据授权查询各自数据，以使系统信息共享。

功能设计

门禁系统集成控制管理功能

建立一个完整统一的门禁分布监视画面，便于XX医院的集中管理。

智能化集成系统实时监视门禁系统主机、各个出入口的位置和系统运行、故障、报警状态，并以报警平面图和表格等方式显示所有门禁点的运行、故障、报警状态；

智能化集成系统经授权的用户有可以向门禁系统发出控制命令，操纵权限内任一扇门门禁锁的开闭，进行保安设防/撤防管理，同时存储记录；

通过电子地图查询XX医院内的各层的重点科室、员工通道、疏散通道、消防通道门禁控制点实时状态，如：开/关门状态、实时布撤防状态等；

当发生事故时，准确报警，并以图像或声音等方式实时向管理者发出警示信息，直到管理者做出反应；

集成平台能够对人员出入的刷卡情况进行记录、统计并生成报表。

门禁报警管理预案

门禁系统被非法破门时，智能化集成管控平台感知非法报警信号，可自动联动弹出报警点周边的视频监控图像至液晶拼接显示大屏，以便于物业管理中心值班人员通过视频图像及时检查复核现场报警情况，确认警情及时处理。

门禁系统本身设备故障时，智能化集成管控平台感知该故障报警信号时可自动联动弹出报警点周边的视频监控图像至液晶拼接显示大屏，以便于物业管理中心值班人员通过视频图像及时检查复核现场报警情况，确认警情及时处理。

2）停车场管理系统集成控制管理功能

用户可根据授权查询各自数据以使系统信息共享；

可查询停车场的刷卡信息、车辆信息、收费信息等

实时显示车场车位/空位情况、道闸状态、固定/临时车辆实时查询统计等。

当发生无卡驶入、非法打开栏杆等报警信息时，集成系统在电子地图上显示报警位置，发出声光、颜色、闪烁报警信号。

1.4.5 公共广播系统

公共广播系统开放标准的SDK开发协议给集成平台实现与数据通讯。平台对广播系统可实现宁夏中医功能区按背景音乐、业务语音广播、消防紧急广播、分区切换功能的状态监控：

正常情况下系统播放背景音乐，系统以后可实现区域选择播放背景音乐及区域音量调节；

集成平台可分别控制不同区域广播功能；

能够实现背景音乐播放状态的显示（包括音量、设备工作状态）

1.4.6 消防报警系统

消防报警系统通过RS232/RS485接口向集成管理系统传递信息（限于消防法规，只监测不控，为单向），内容包括系统主机运行状态、故障报警；火灾报警探测器的工作状态、探测器地址、位置信息、相关联动设备的状态。

智能化集成系统主要实现对火灾自动报警系统的各种检测设备的运行数据及预警数据进行实时监视，在工作站上显示运行状态信息。如：集成平台可监测探头的正常/报警状态、手动报警、自动报警、消火栓开关状态、消防水箱液位、报警器运行状态。

当大楼内某防火分区发生火警时，集成系统检测到消防系统确认的火警或意外事件信息，立即通过集成的报警功能，在监视工作站电子地图上以声音、醒目颜色或图标动画方式显示出该防火分区的报警信息，包括火警位置以及相关联动设备的状态等。

相关的联动还包括：

当消防系统产生报警时,集成平台联动广播系统进行消防广播；

集成系统监测到报警信息可联动视频监控系统调取弹出报警点附件的视频画面，并切换视频图像在电视墙指定位置显示。

当出现火警并确认后，可以联动停车场系统，打开停车道闸，便于车辆迅速疏散。

向建筑设备监控系统发送控制指令，关闭相应空调/新风机组。

智能化集成系统实时记录故障报警、报警时间信息，以便查询分析。

1.5 集成界面与接口协议

系统的网络结构需为开放式的网络结构，可方便把设备数据集成到其它基于网络的系统，使客户在任何时候和任何地点都能取得所需的实时及历史的数据。客户也可购用系统的其它设备，通过预设的界面，将不同系统内的数据数据进一步集成使用。系统向下提供标准的主流通讯接口，向上提供标准数据库。

对于ActiveX、DDE、ODBC、API、Access等标准技术均可实现无缝连接。系统将可实现与这些系统的通讯，从而实现有关的联动控制以及方便物业管理和系统集成。

集成界面与接口协议

集成系统通过以太网通讯，通讯采用的通讯协议为最常用的TCP/IP，传输网络为以太网,速率为10/100MHZ。可采用的界面与接口协议有：

OPC

OPC（用于过程控制的OLE）是过程控制的工业标准。即使数据的种类不同，这套程序都能将这些数据整合。该程序采用的是微软的DCOM（分布式组件对象模型）结构技术，并已被迅速成为将数据由建筑物的自动化设备传送至信息管理系统的工具，不需要重新开发数据集成接口。OPC服务器容许网络上OPC客户直接连接系统的数据，使微软的客户能更快更有效地取得实时数据。
