UG NX模具设计之壳体实体分模技巧




 分模是模具设计的重要技能之一,面试时经常要考察分模水平,分模快的一小时能顶别人三小时,一般分模都是用片体,今天给大家分享一个比较好用的“实体分模法”,就是通过创建方块来完成,先创建后模再做前模,来看下这个方法吧!

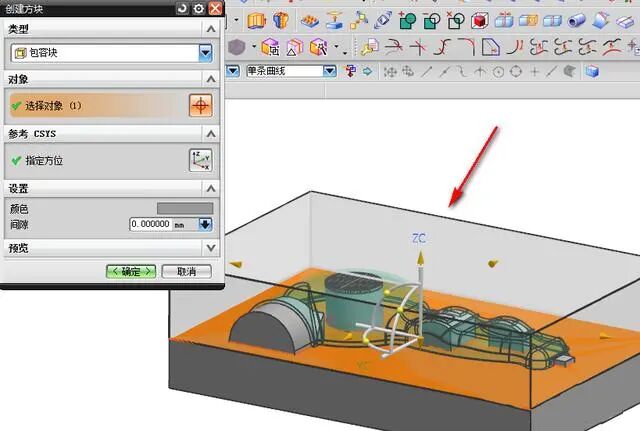

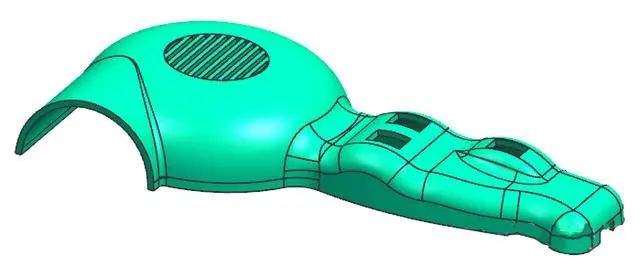

根据这个产品来,可以先创建后模一个基本的大方块,作为基本分型面

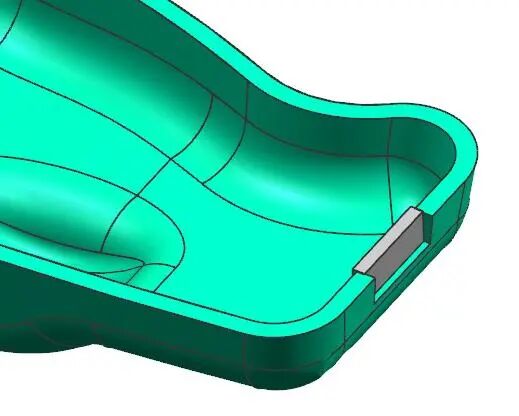

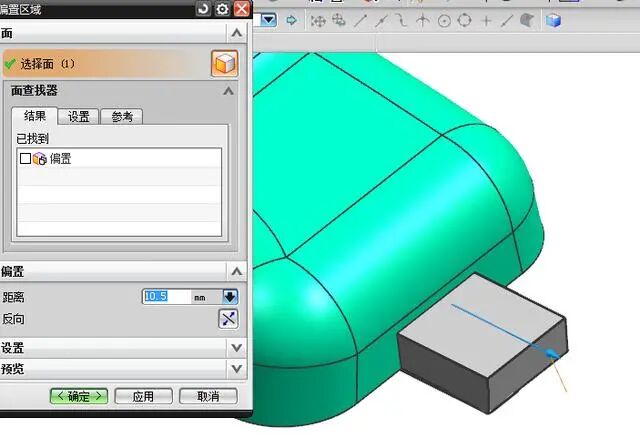

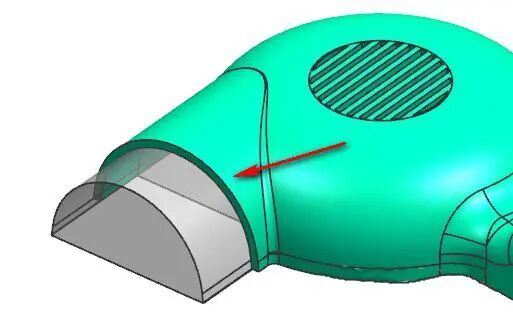

接下来根据分型面来创建多个方块,在创建枕位的时候,可以先创建方块堵住洞口,把方块做小再求差偏置。

利用同样的方法做出其他的枕位

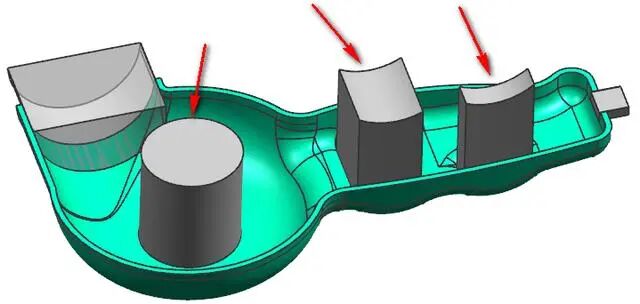

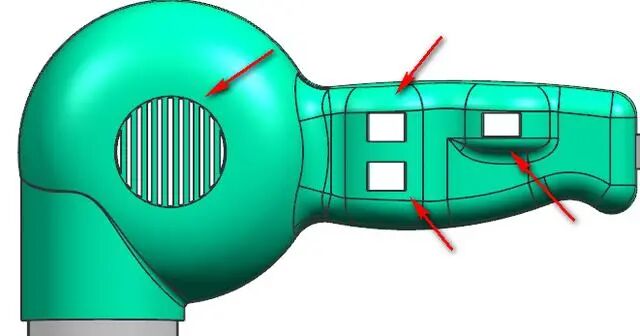

堵孔的话,我们一般选择封堵后模的面

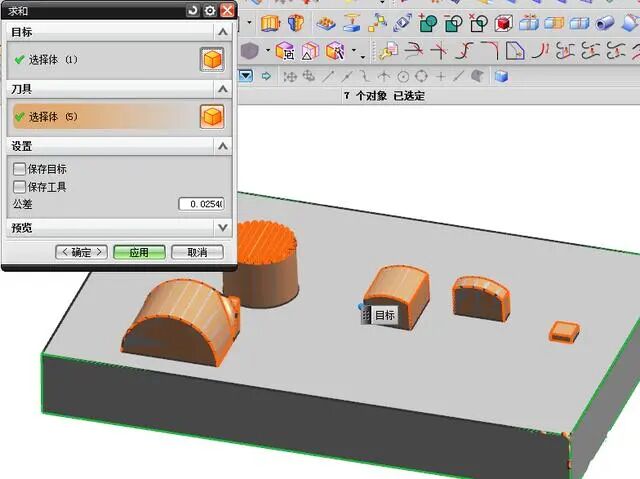

创建方块封堵后模的时候注意方块不能包到产品前模的面,最后把所有方块和后模求和在一起

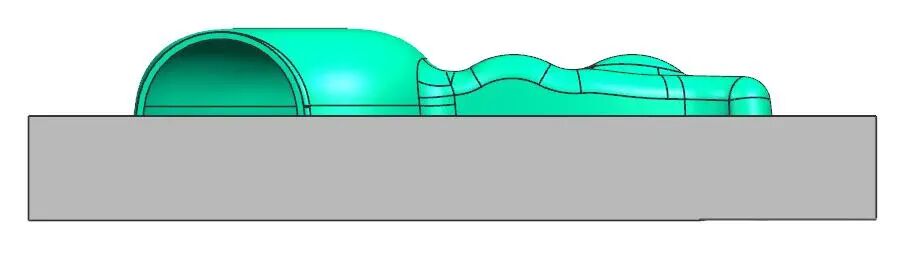

这时候检查一下,确保产品能与后模共同形成一个封闭的区域

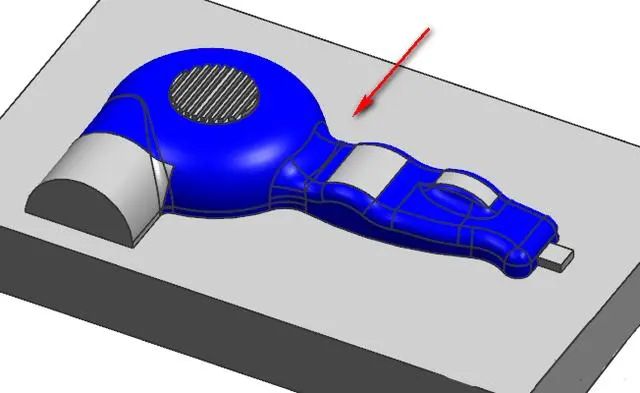

前模做块,选择产品和后模作为刀具求差

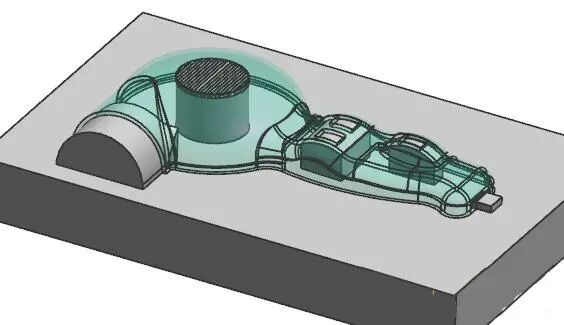

因为产品能与后模共同形成一个封闭的区域,所以前模求差后会得到一块属于后模的“型芯”,把这块和后模求和,那么前后模都做成了
