ANSYS系统仿真与数字孪生解决方案

数字化转型的目的是发挥数字与物理世界的交互融合的价值。

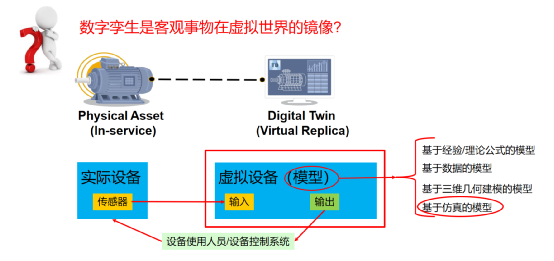

数字孪生价值

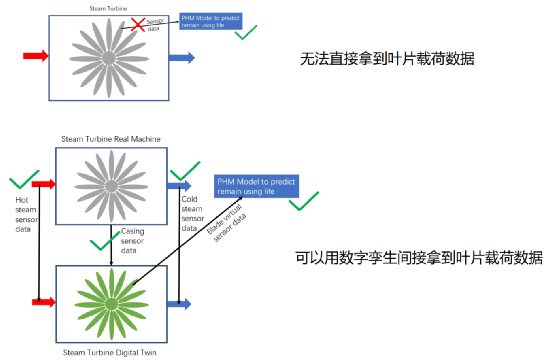

ANSYS基于仿真的数字孪生，能够帮助客户增加最大化收益、达到成本管理的底线、获得/保持竞争优势。举一个例子，当我们无法直接拿到叶片载荷数据，可以用数字孪生间接拿到叶片载荷数据。

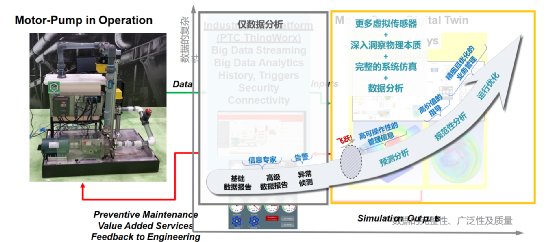

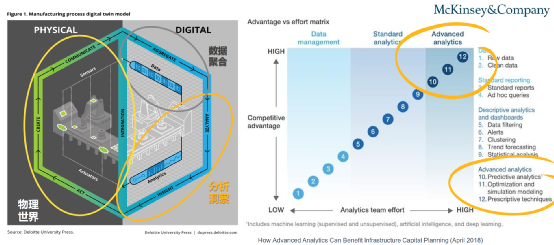

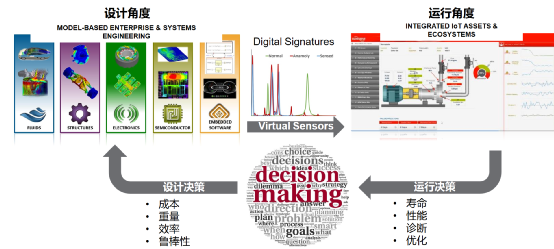

基于仿真的“数字孪生” 实现高阶数据分析

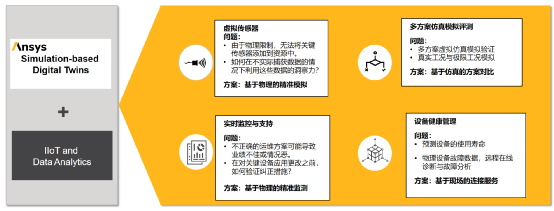

基于仿真的数字孪生应用

数字双胞胎的实际应用

实现数字孪生价值的方案所必须的能力

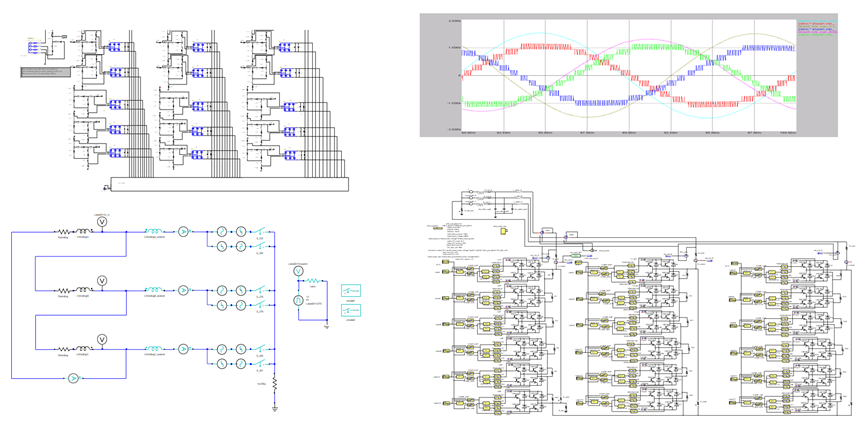

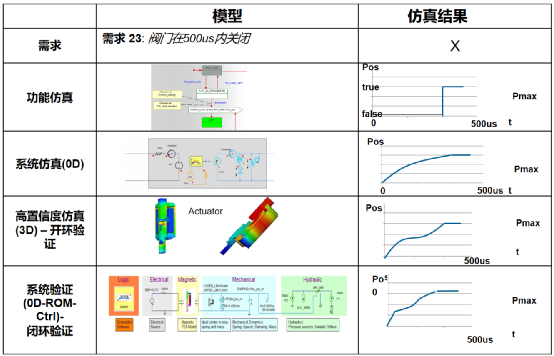

一个不同精度系统仿真例子

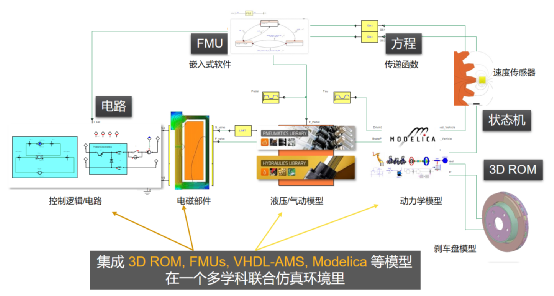

多学科联合仿真

ANSYS Twin Builder

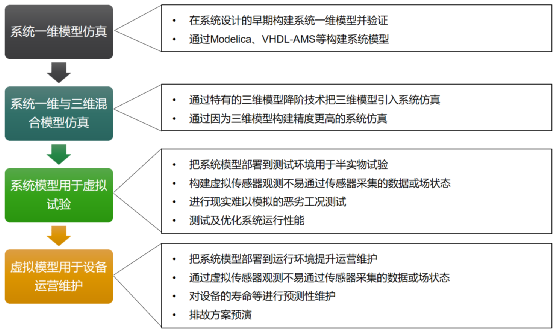

支持从概念设计到运营阶段维护全过程

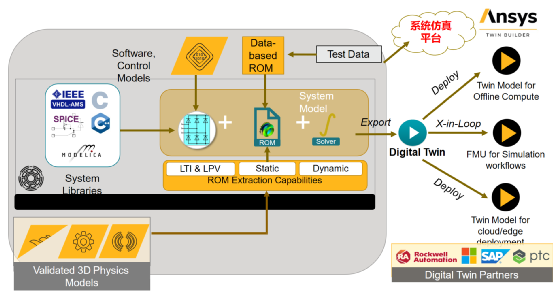

Twin Builder数字孪生构架与及部署流程

ANSYS系统仿真&数字孪生平台

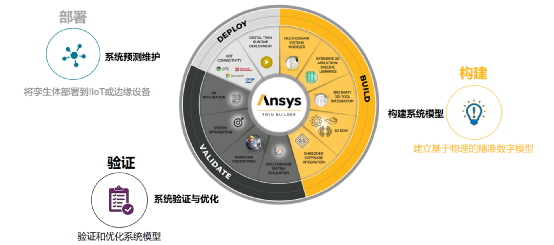

Twin Builder三大主要功能

Twin Builder技术能力：快速构建系统仿真模型

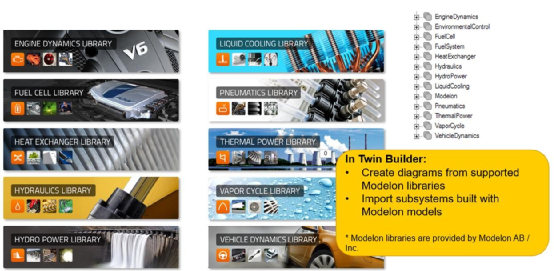

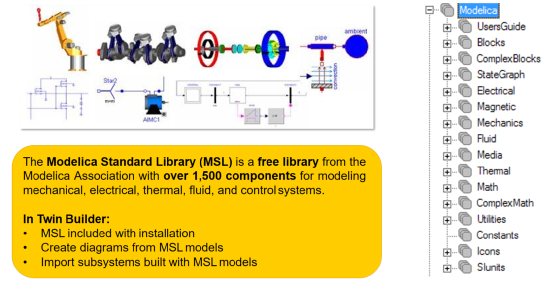

内置Modelon Modelica库

-Modelon库列表

-与Modelica标准库(MSL)完全兼容

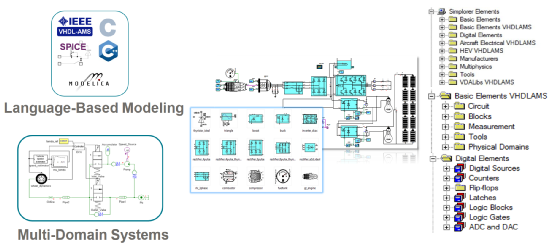

VHDL-AMS Language-Based Modeling

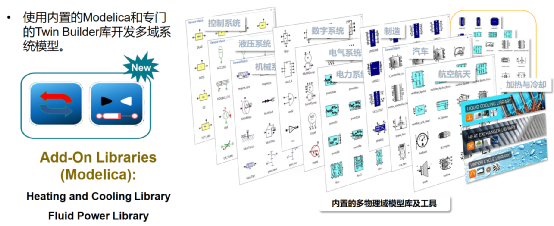

可扩展的专业模型库

-使用内置的和附加的库开发多域系统模型

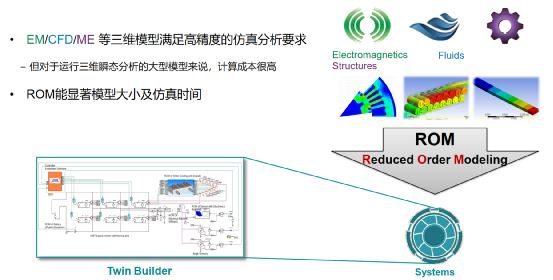

三维降阶模型接口

-把三维模型应用于系统仿真

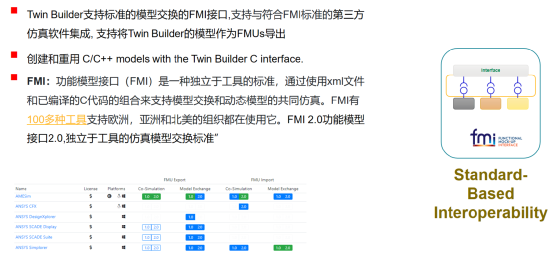

模型集成接口标准FMI

-标准接口增强效率和交互性

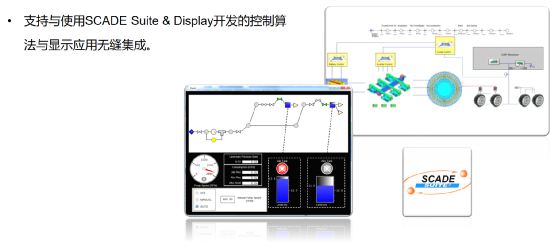

与嵌入式软件集成

-SCADE Suite & Display集成控制与显示

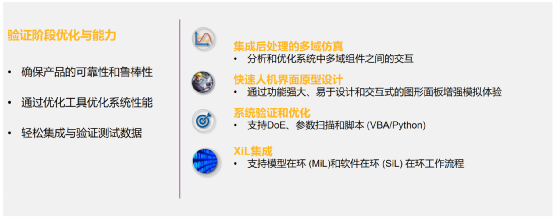

Twin Builder技术能力：验证和优化数字孪生体模型

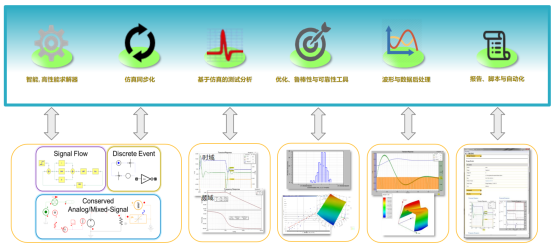

多功能后处理集成仿真技术

-集成, 验证和优化multi-domain systems

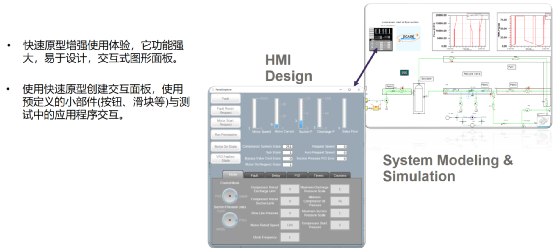

快速HMI原型

-Increase testing efficiency by integrating HMI

系统验证与优化

-简单的实验测试数据对比验证

-使用内置的优化器(或ANSYS DX和ANSYS OptiSlang)优化系统性能

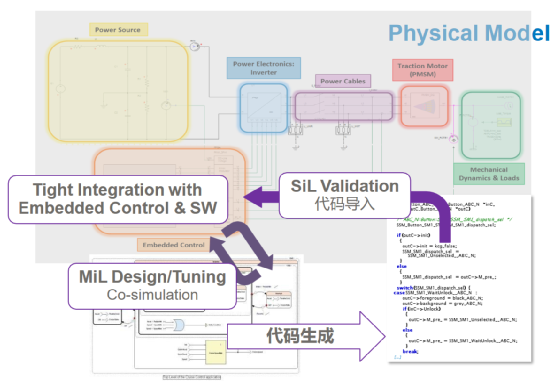

-XiL集成：支持用于模型在环(MiL)与软件在环(SiL)验证工作流程的联合仿真；Co-simulation for Model-in-the-Loop (MiL) 控制策略的设计和调整；嵌入式代码导入用于在虚拟系统中Software- in-the-Loop (SiL)验证；提供了与流行的嵌入式控制设计工具（包括ANSYS SCADE工具套件和MathWorks Simulink）的链接

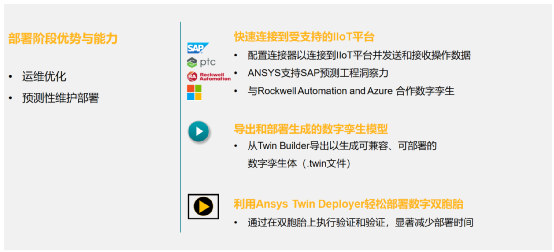

Twin Builder技术能力：生成与部署数字孪生体

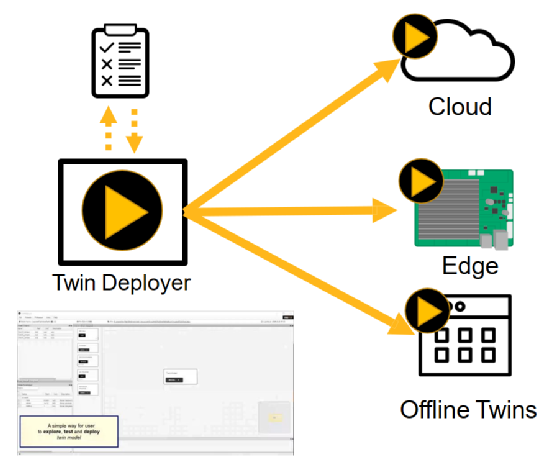

利用Ansys Twin Deployer轻松部署数字双胞胎

-通过对孪生体执行验证校核，可以显著减少部署时间

-容易将twin部署到云、edge或离线环境中

-使用通过漏洞检查确保双胞胎的安全性

-FMU编写器:组合多个FMUs和Twins轻松创建新的孪生模型

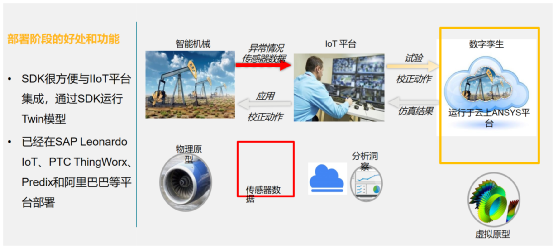

通过运行SDK把Twin模型部署到IIoT云平台

系统仿真&数字孪生应用案例介绍

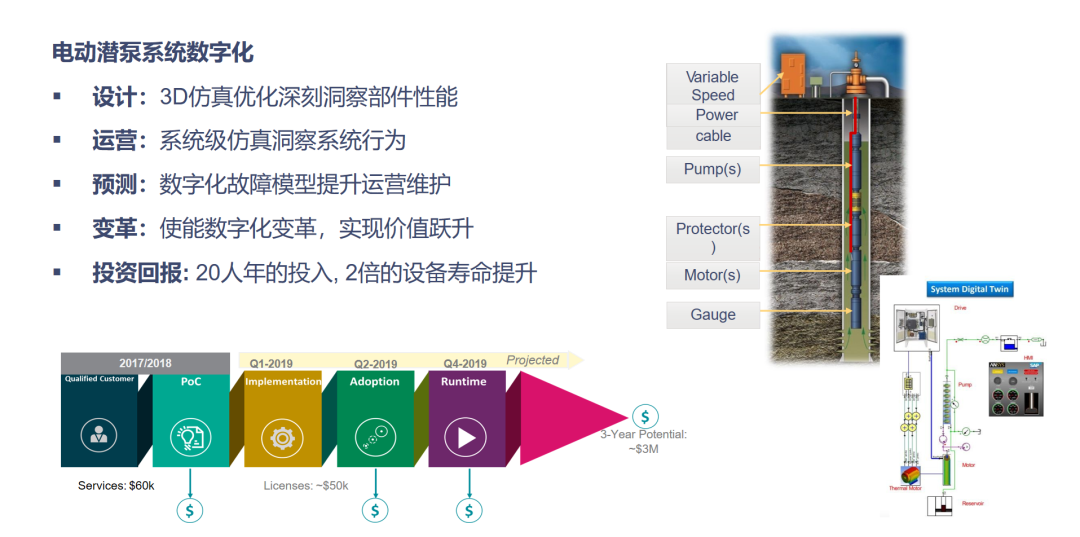

ESP海上采油平台应用案例

电动潜泵系统数字化

-设计：3D仿真优化深刻洞察部件性能

-运营：系统级仿真洞察系统行为

-预测：数字化故障模型提升运营维护

-变革：使能数字化变革，实现价值跃升

-投资回报: 20人年的投入, 2倍的设备寿命提升

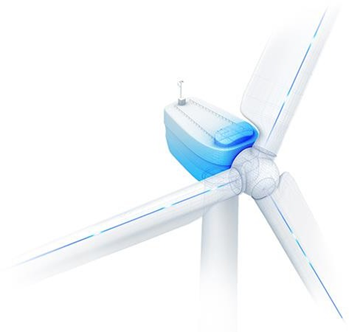

GE Haliade™150-6MW海上风力机

通用电气的Haliade 150-6兆瓦海上风力涡轮机传统上需要定期进行检查与维护，以确定涡轮机是否有任何问题。通过创建一个数字孪生可以进行如下监测：

-远程监控涡轮机的运行

-预测组件的剩余寿命

-工程师可以远程在线对设备进行故障诊断与模拟，并采取补救措施等

-制定定期的维护计划

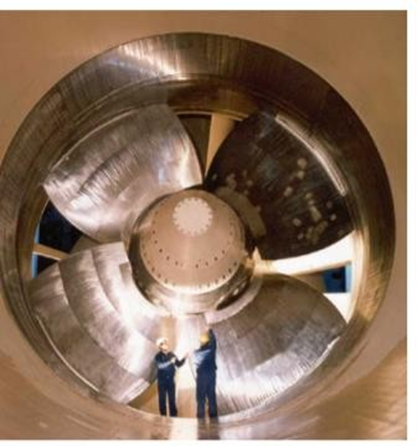

Verbund Hydro：涡轮机数字孪生

客户挑战：预测涡轮机在不同负载条件下的磨损，以优化涡轮机的输出，因为意外停机的成本高达$60,000/h

解决方案：使用数字孪生技术将涡轮及周边部件与物理传感器数据相连接，准确预测发热点处的电流变化

客户价值：优化后的涡轮机每年可以为每个涡轮机节省10万美元。Verbund经营着120多家工厂，最多可以部署120个数字双胞胎。

阿里巴巴合作电网数字孪生项目

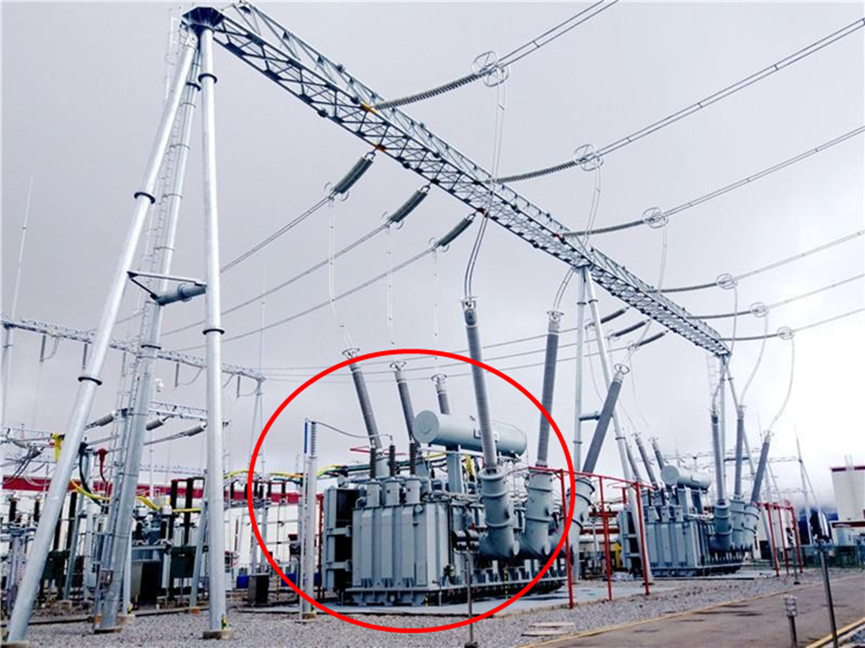

电网变电站的变压器（采用阿里巴巴的IoT平台）

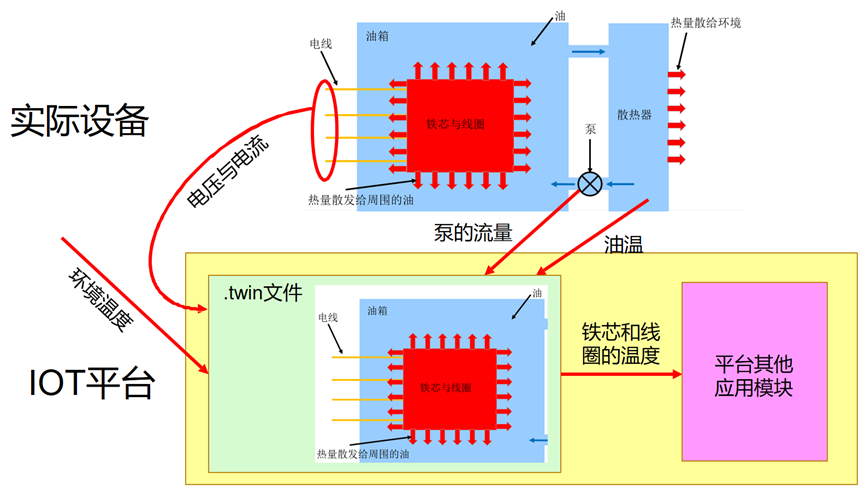

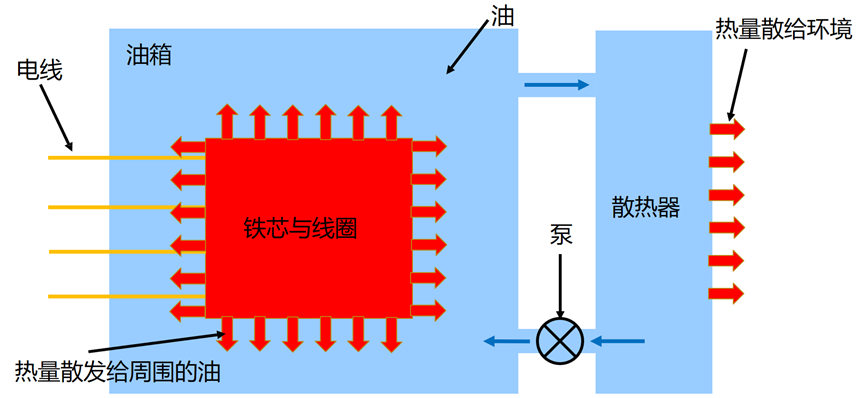

-变压器的内部散热机制

-软硬结合的层面

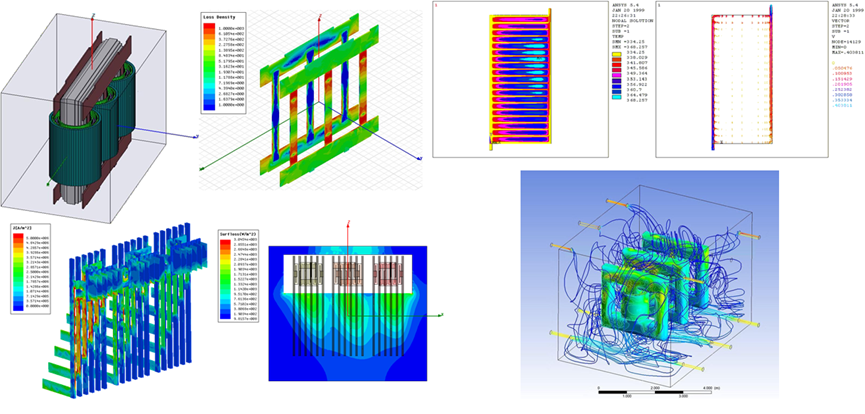

-变压器三维仿真技术储备

-变压器系统仿真技术储备

-各类子模型的集成

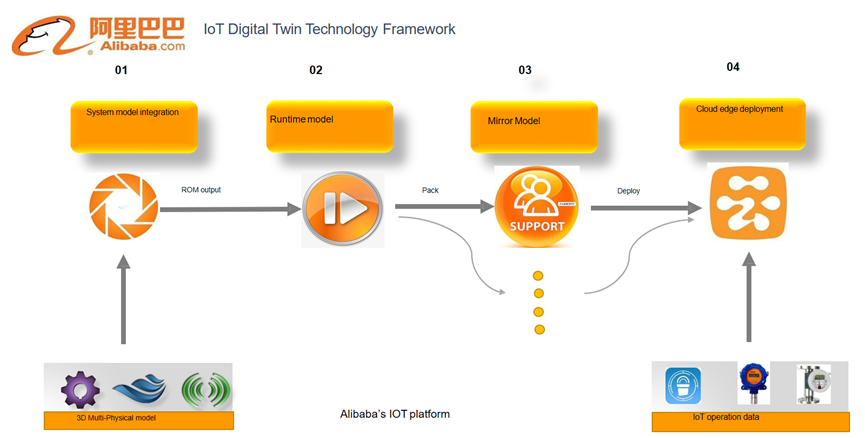

-阿里巴巴的平台架构

-阿里巴巴IOT平台操作界面

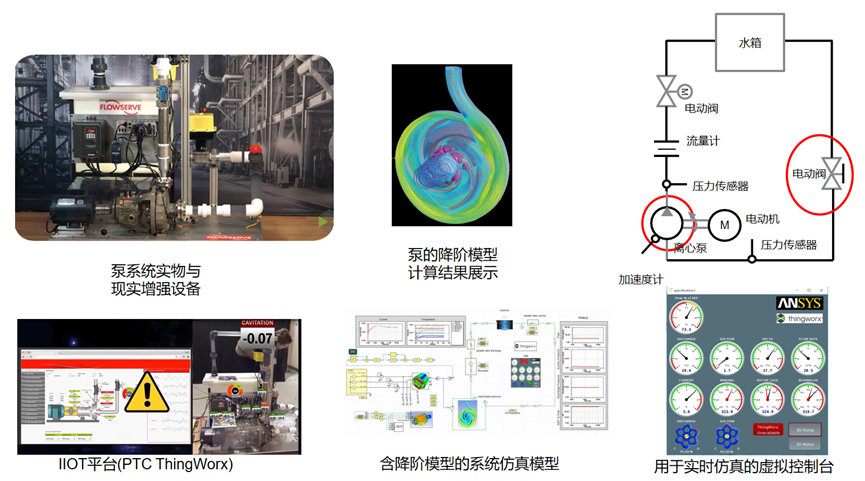

Pump Demo数字孪生样机

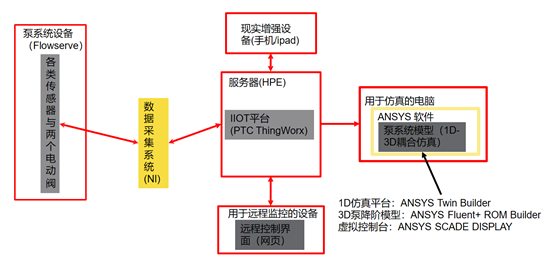

-泵系统试验台数字孪生未来规划——数据流

-ANSYS泵系统数字孪生

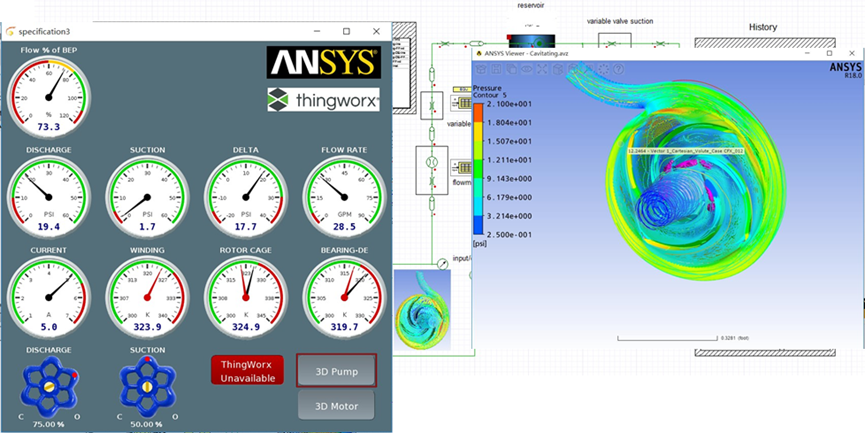

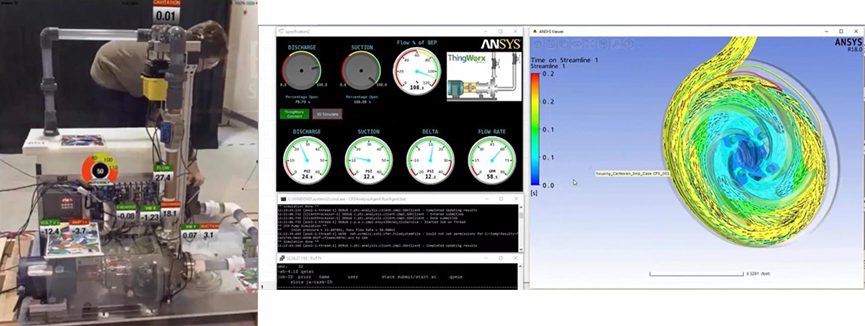

-ANSYS数字孪生Pump Demo

-泵系统故障注入演示

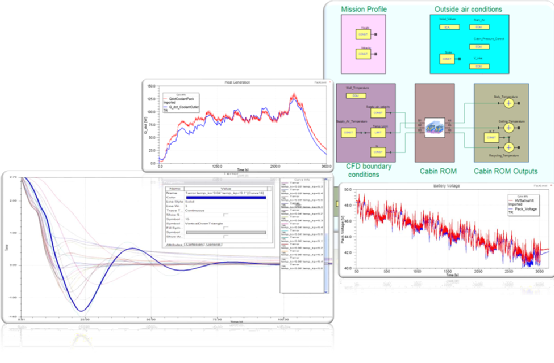

飞机环控系统仿真项目

-项目以整个环控系统为研究对象，分析整个环控系统的性能与各个参数响应情况

-客舱作为一个重要部件，内部环境复杂，温度、压力传感器只能按照点采集，不能覆盖整个机舱整体

-使用Dynamic ROM技术，我们把客舱整体做成降阶模型用于系统仿真，相当于客舱内任一点都安装了传感器，客舱整体完整数据用于系统仿真

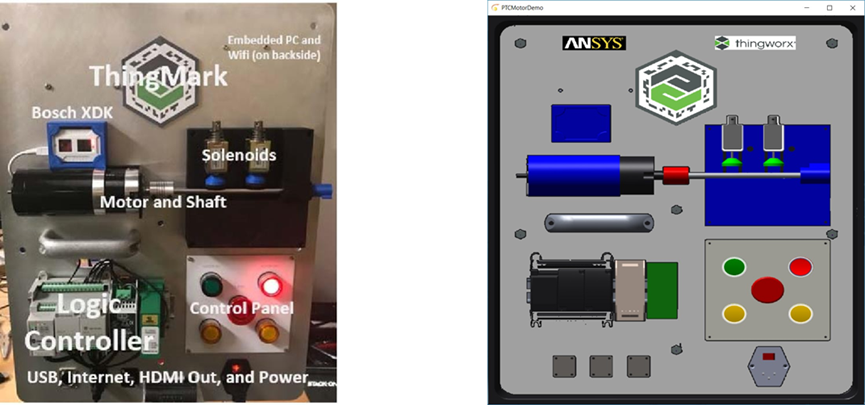

电机数字孪生样机

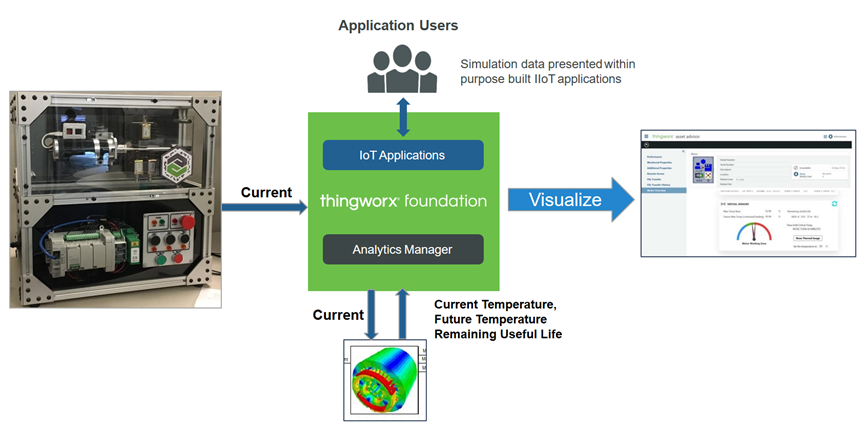

Example Workflow for PTC ThingWorx for Electric-Motor

ANSYS Twin Builder Deployed with ThingWorx

---
