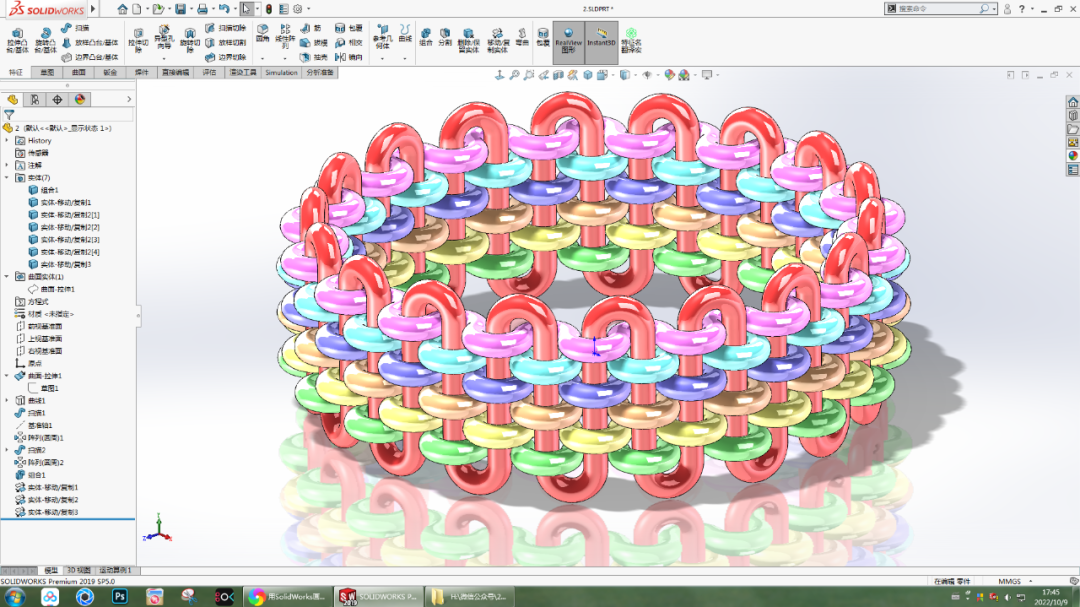

用SolidWorks画的多层散热管

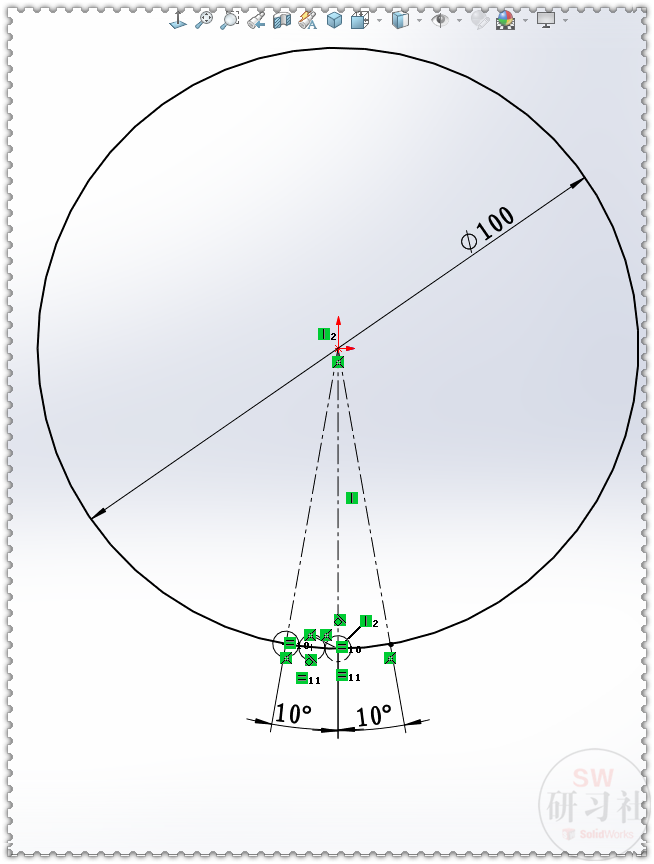

1.【上视基准面】画圆+中心线。

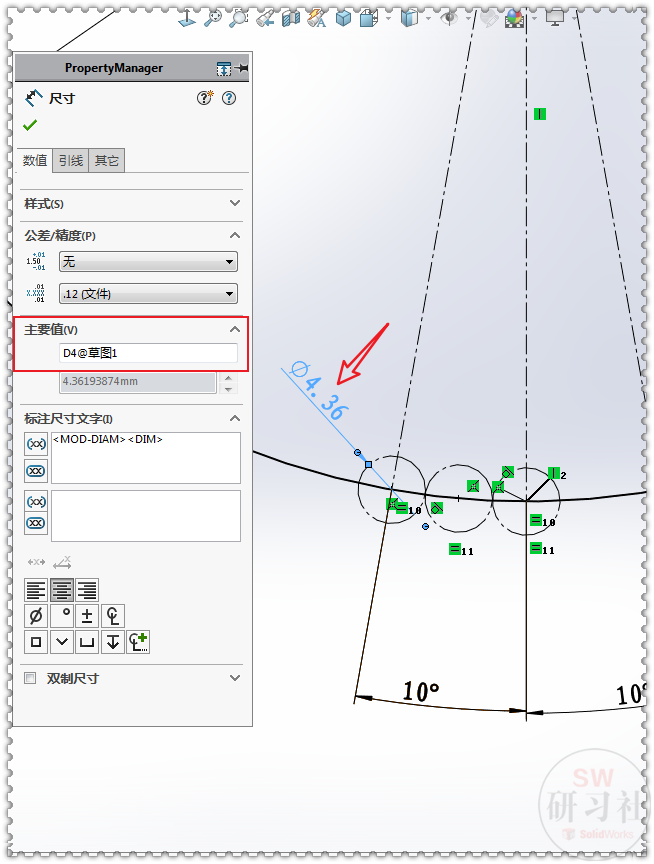

2.三个小圆添加：相切、相等几何关系；记住圆的直径：4.362或复制：主要值。

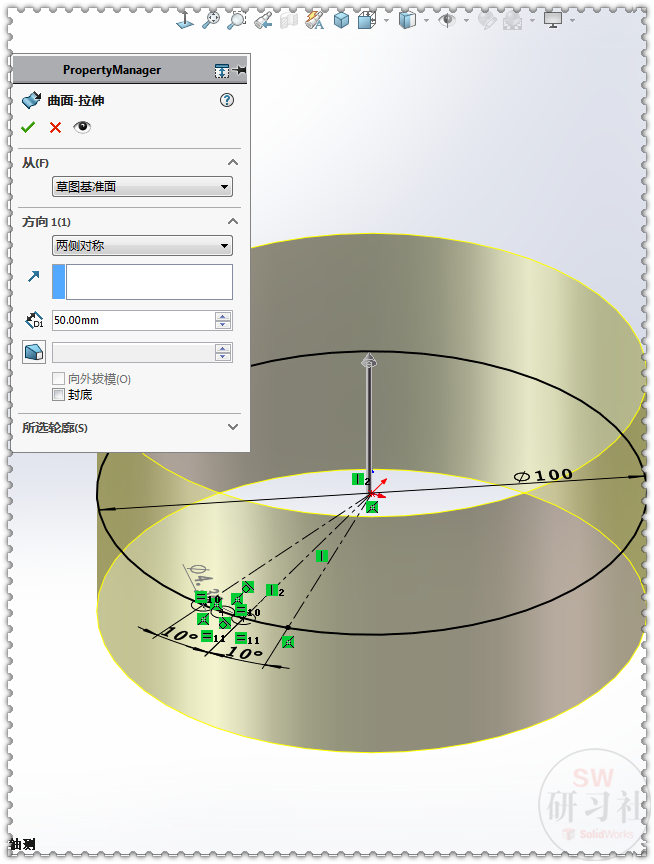

3.【曲面拉伸】两侧对称：50 。

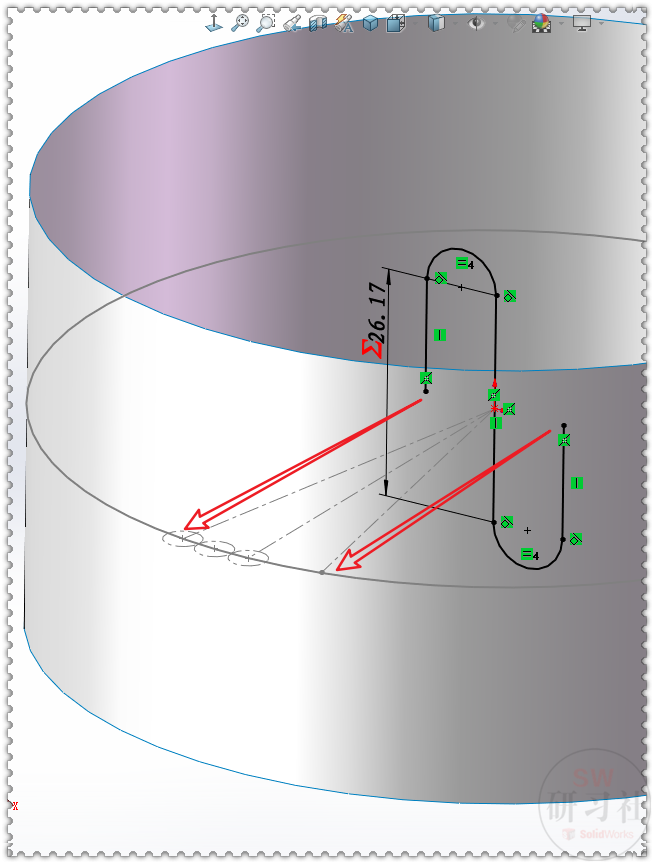

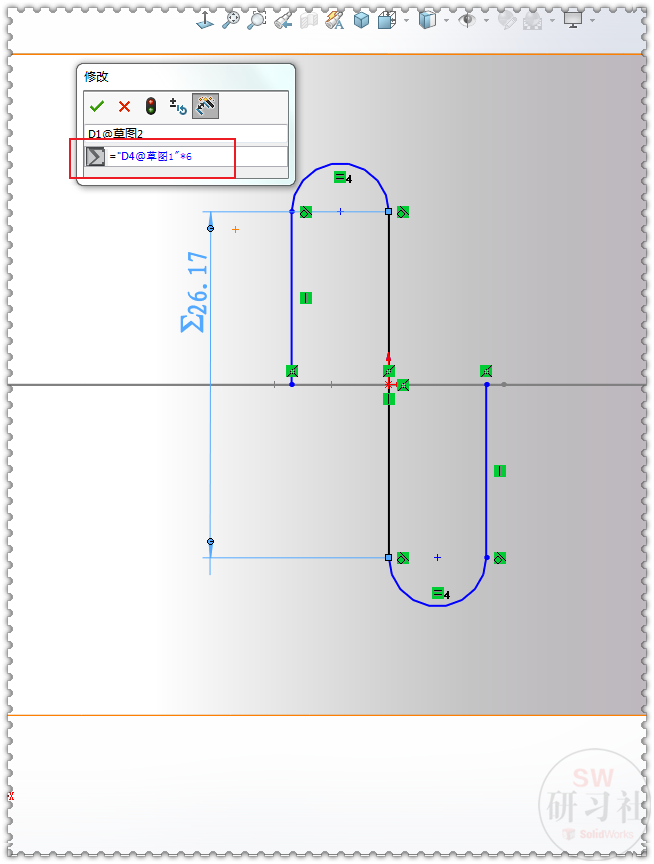

4.【前视基准面】画草图，直线高度：=小圆直径×6。（六层圆管，主要值名称要加引号）

4-1.两个端点添加：重合。

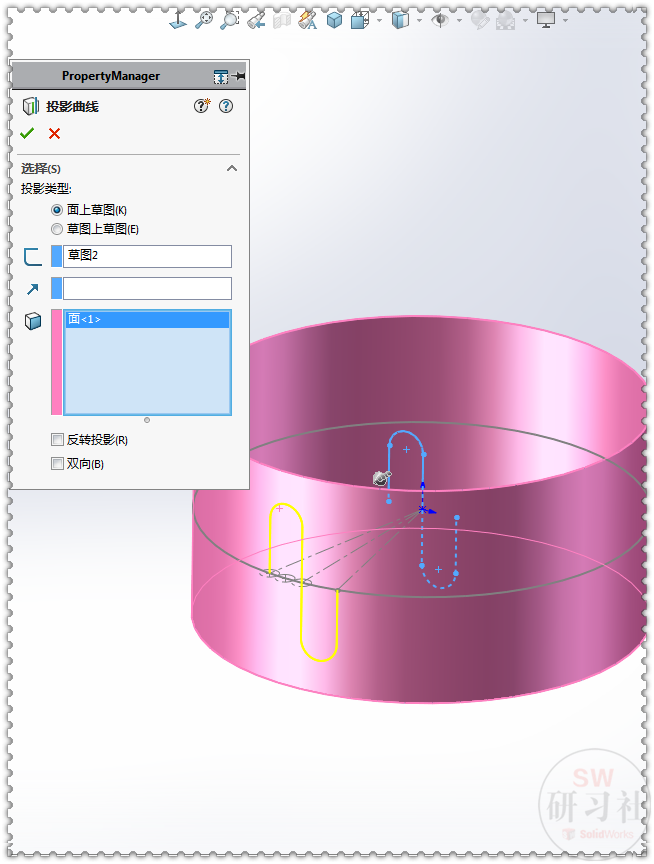

5.【投影曲线】。

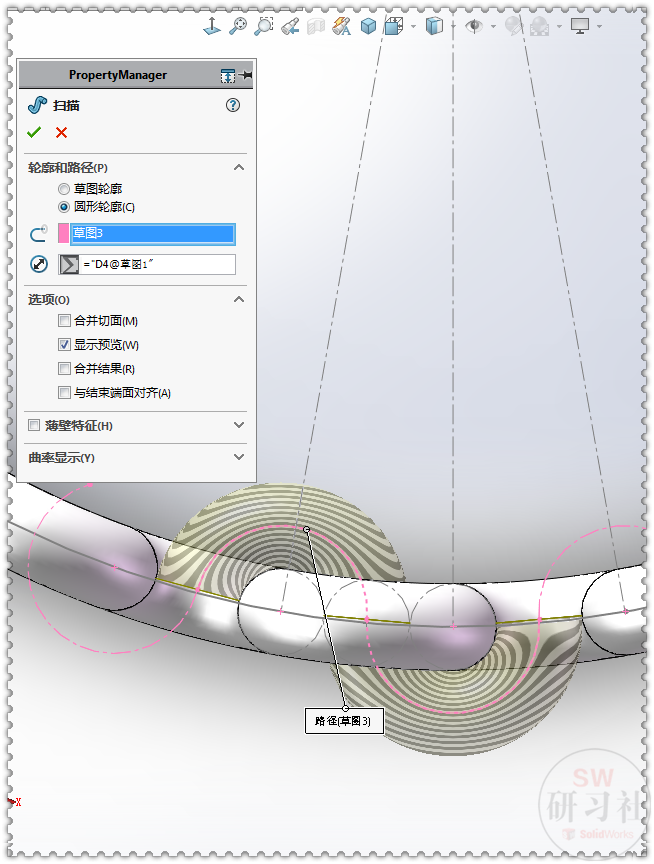

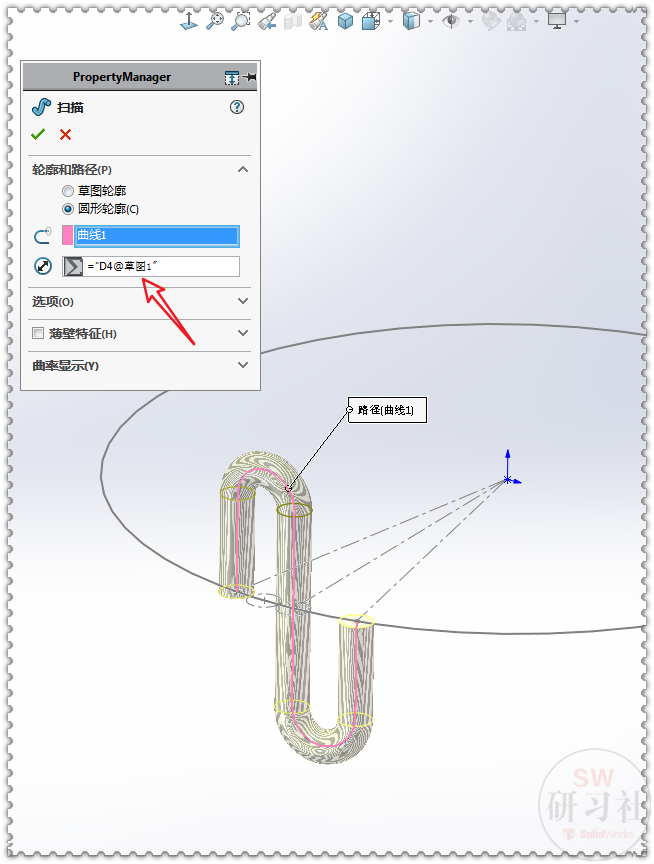

6.【扫描】圆形轮廓，直径：=小圆直径。

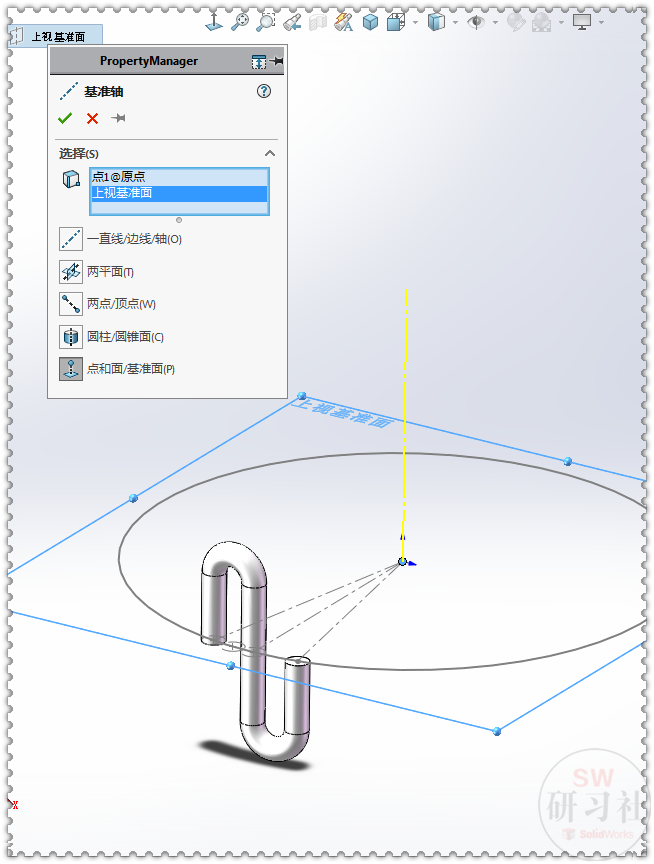

7.【基准轴】选择：上视基准面+原点。

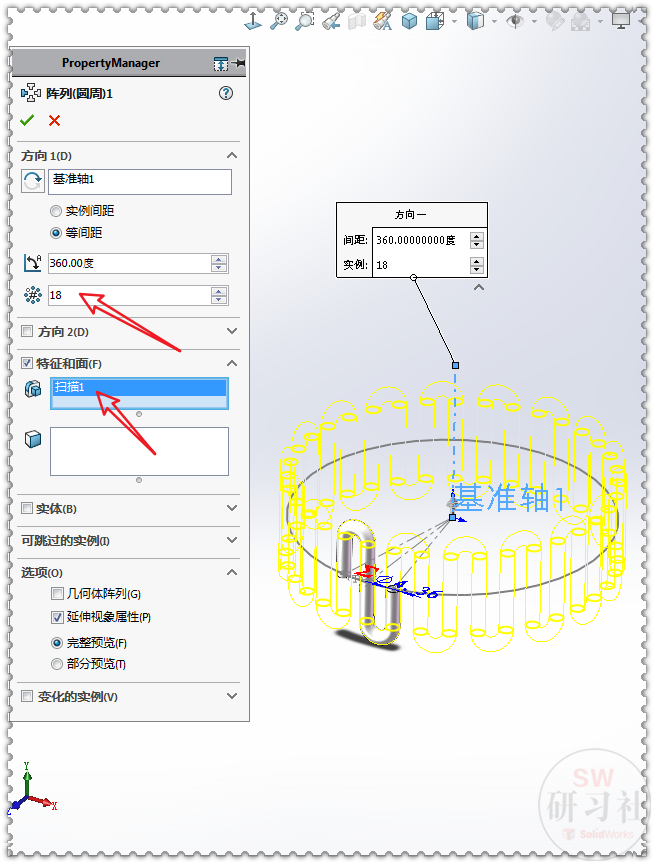

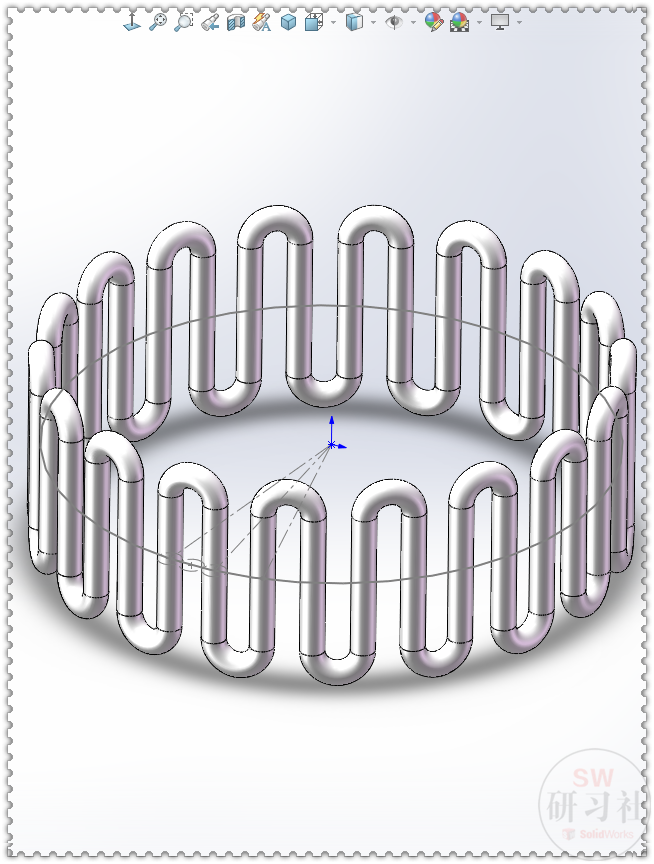

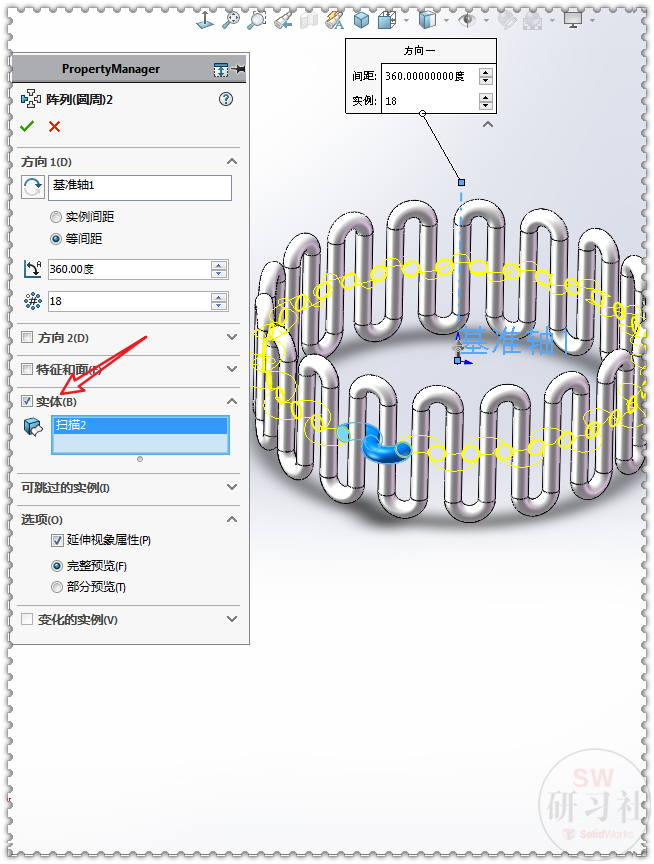

8.【圆周阵列】特征：18个。（18×20度=360度）

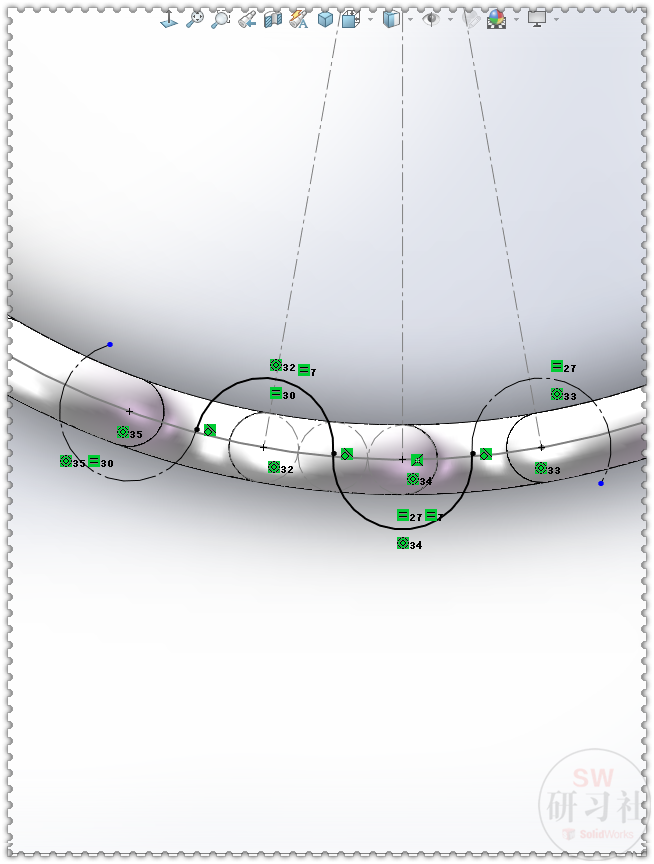

9.【上视基准面】画四个圆，添加：相切、相等、同心几何关系；

10.【扫描】直径：4.362 ；去掉：合并结果。

11.【圆周阵列】实体：18个。

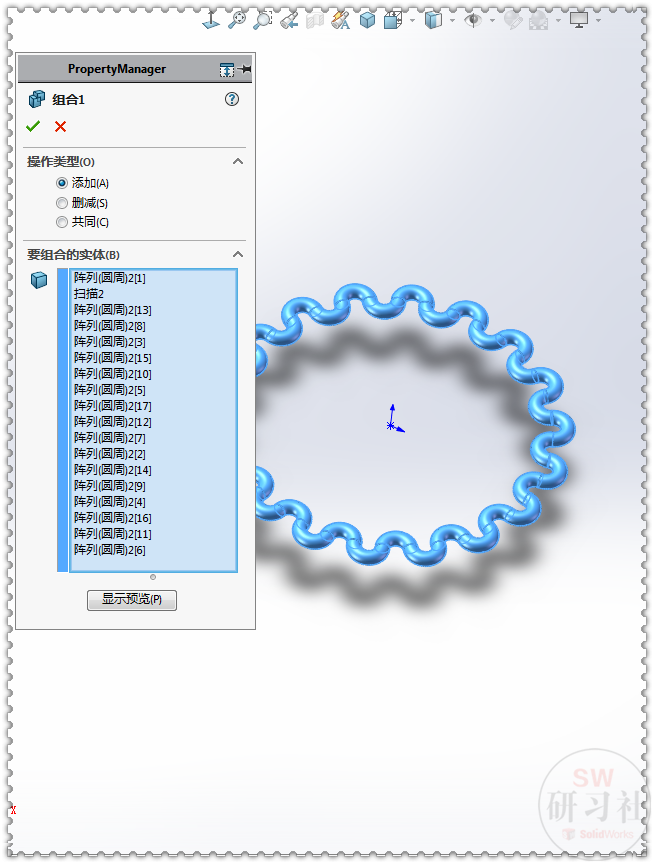

12.【组合】。

13.【移动/复制实体】数量：1个；（Y轴高度2.181是4.362的一半）

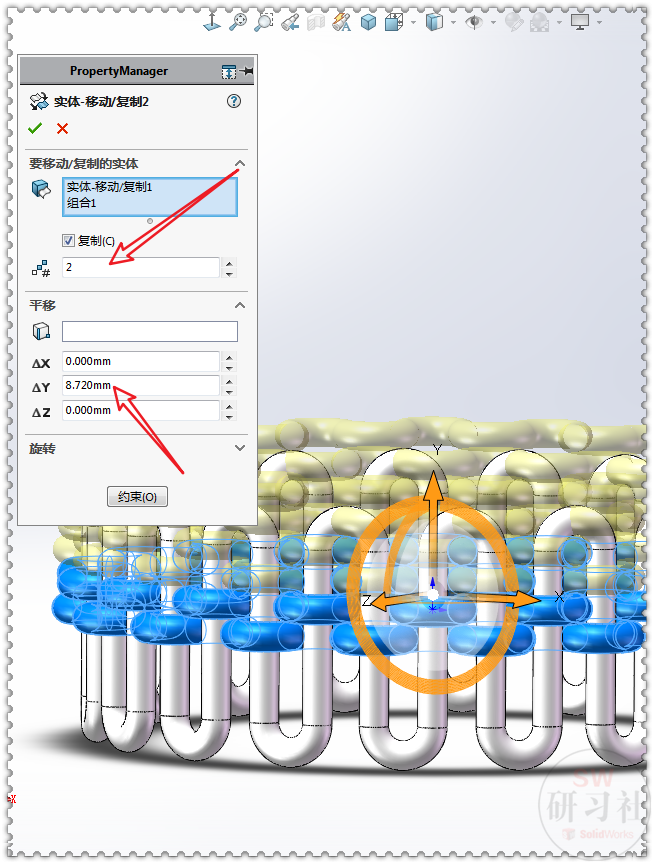

14.【移动/复制实体】复制：2个；Y方向平移：8.724 （4.362*2）。

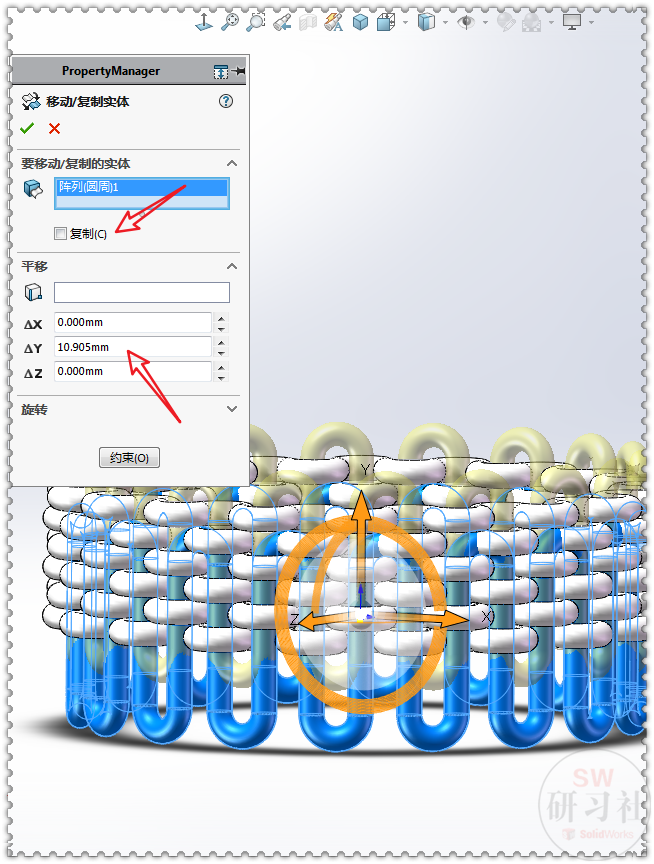

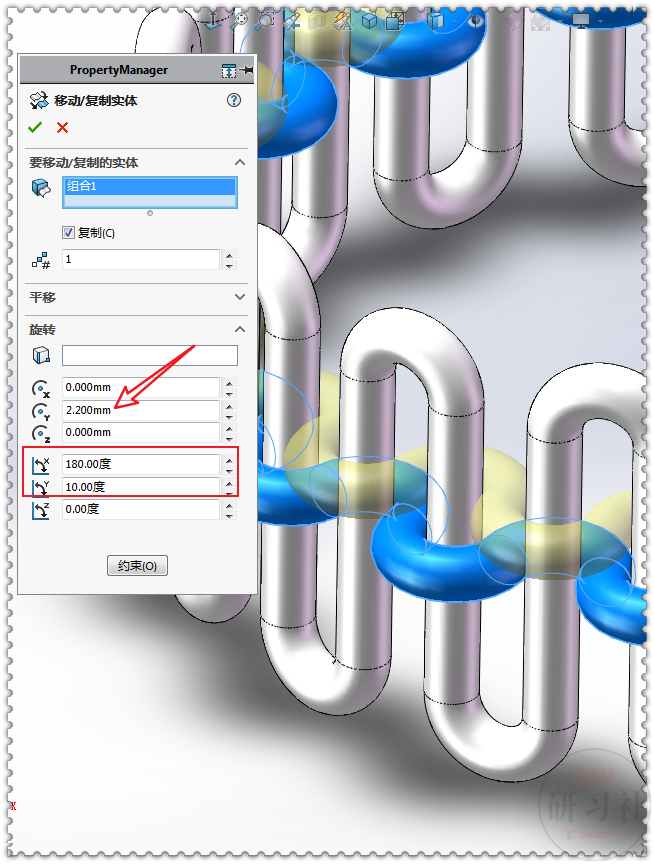

15.【移动/复制实体】去掉：复制；向上移动：10.905（4.362*2+4.362/2） 。

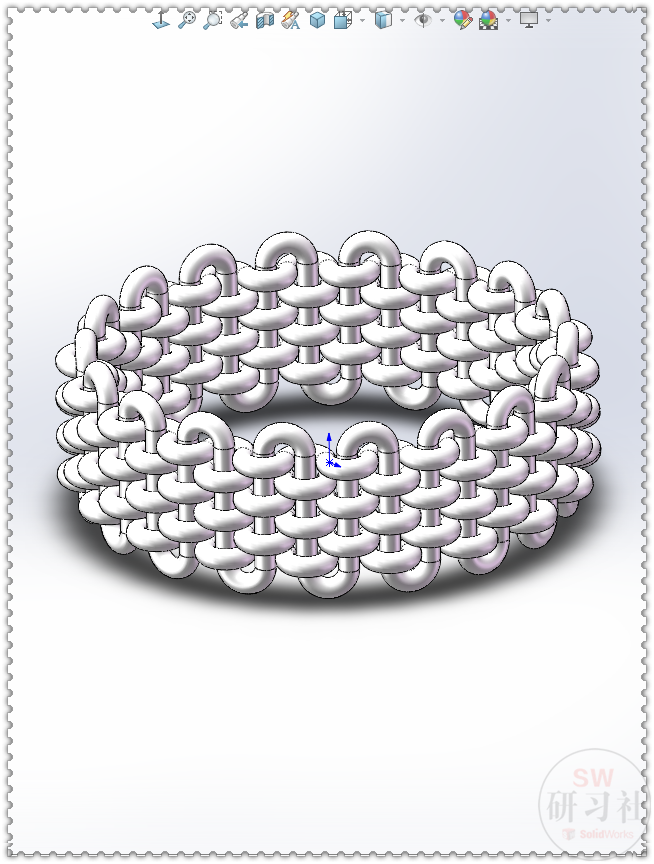

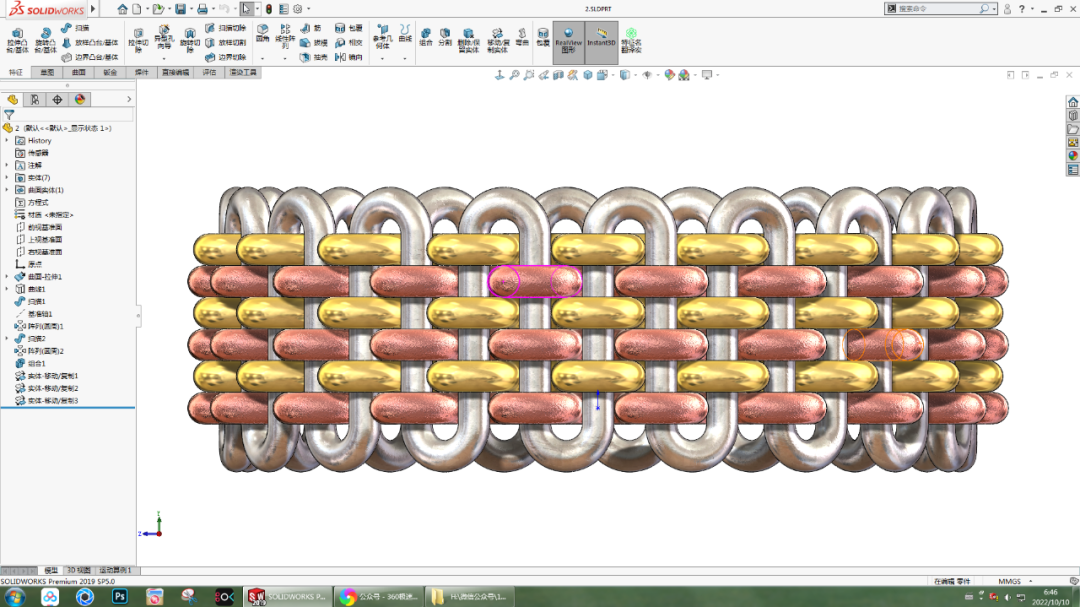

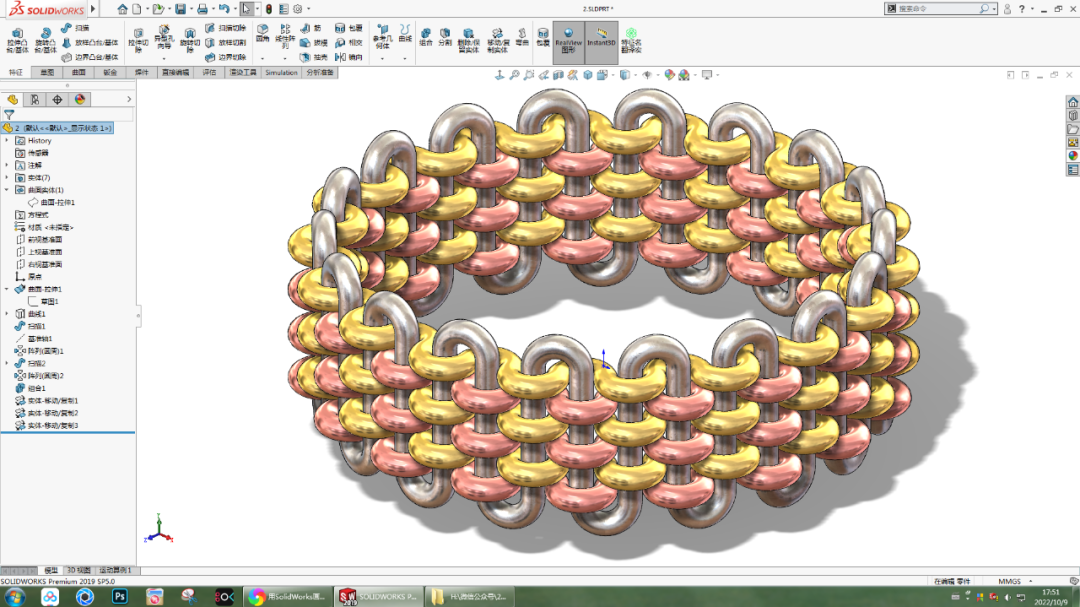

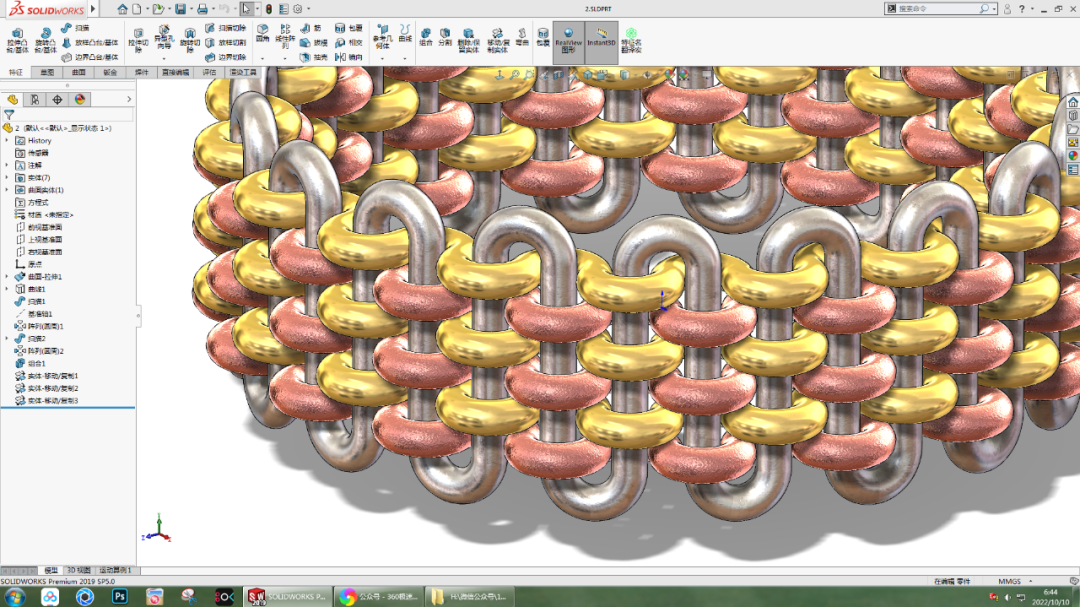

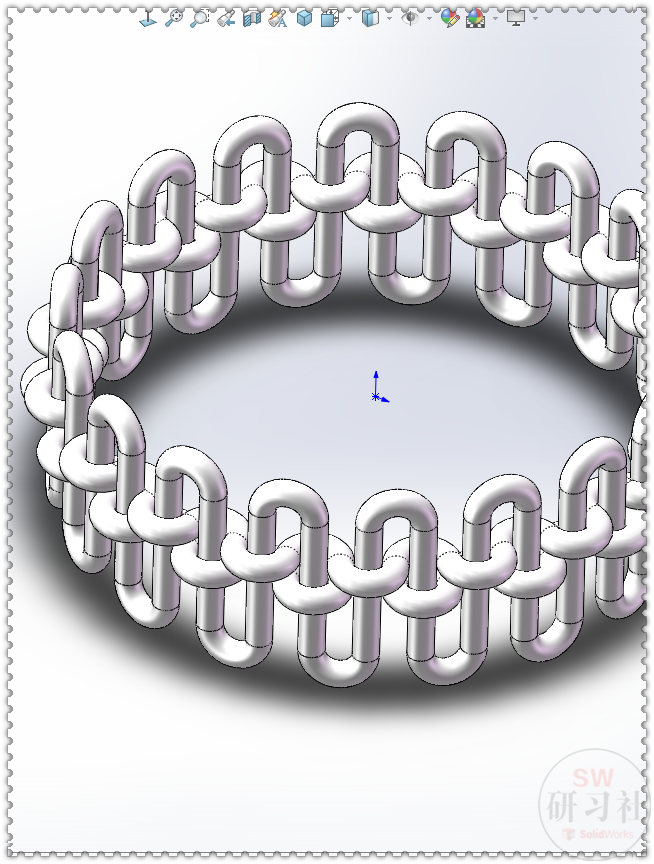

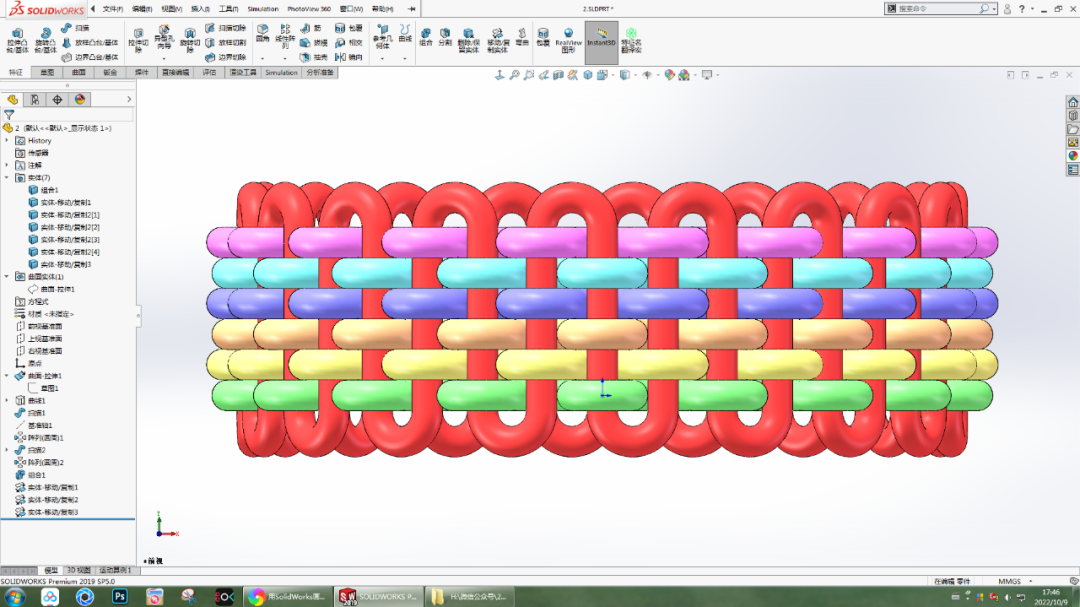

16.完成。
