Inventor的快速入门-零件的装配与运动
Inventor的快速入门
零件的装配与运动
本次练习中，会有一个练习文件，可以按需要下载该练习文件，并加载项目文件进行练习，练习零件都在该项目下，指定项目后，更容易进行文件加载。
本次的内容分为3个部分
1、装入零件与添加约束
2、标准件的添加
3、干涉检查与运动
本次的学习内容基本上以鼠标的左右健为操作基础，这种绘图方式，能更大的节省绘图时间，快速找到所需的命令。
第一部分
装入零件与添加约束
1、在Inventor中，单击功能区中的“项目”图标。导航到保存的项目文件并选择Ember-LD-ASM.ipj文件。然后打开Ember-LD-ASM.iam文件。
2、如图，选择子装配LW-SLWE-1040-R-69.iam，右击来打开标记菜单，选择“打开”。
3、在“模型”窗口的空白处，右击以打开标记菜单。选择“装入零部件”，然后选择SWZ-W-104003.ipt。左击模型窗口中要放置的任意位置，然后单击“确定”

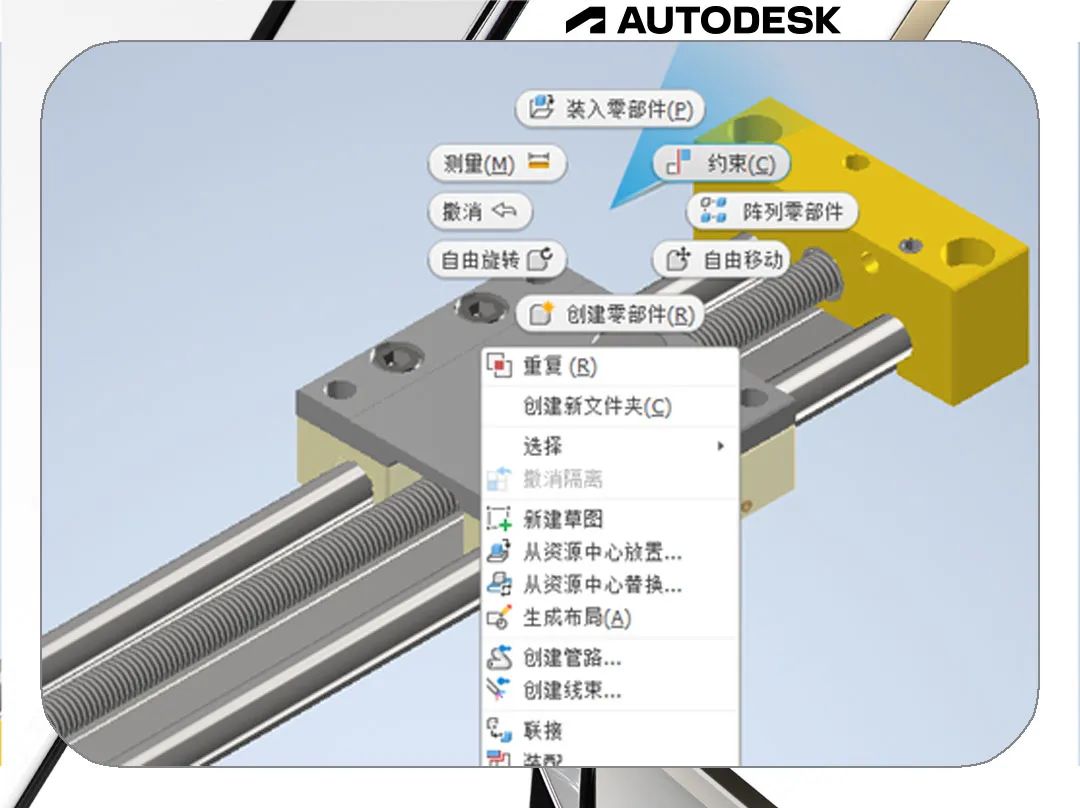

4、右击以显示标记菜单，然后选择“联接”。选择所示的两个圆柱表面以创建接头，如有必要，翻转方向。
5、保存并关闭子部件。确保LW-SLWE-1040-R-69.iam现在位于模型窗口中。

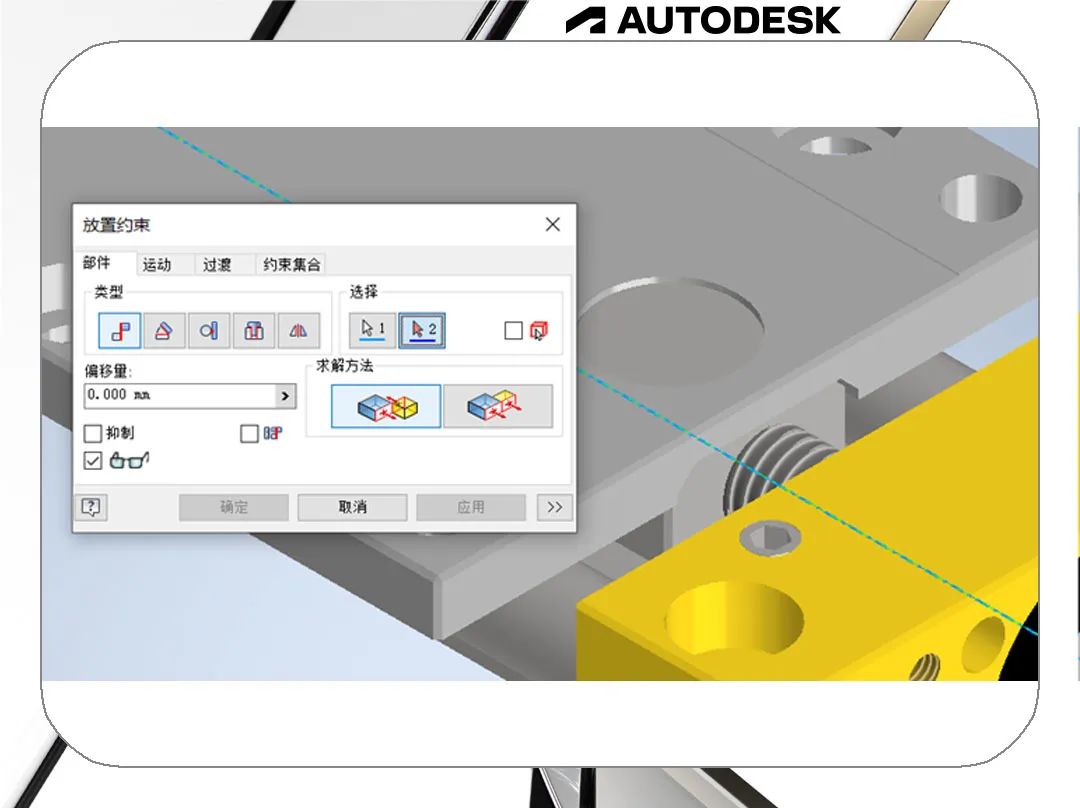

6、打开标记菜单并选择“约束”。如图方式， 选择轴螺纹杆和螺母的连接，以放置配合约束。点击对话框中的“应用”使其保持打开状态。

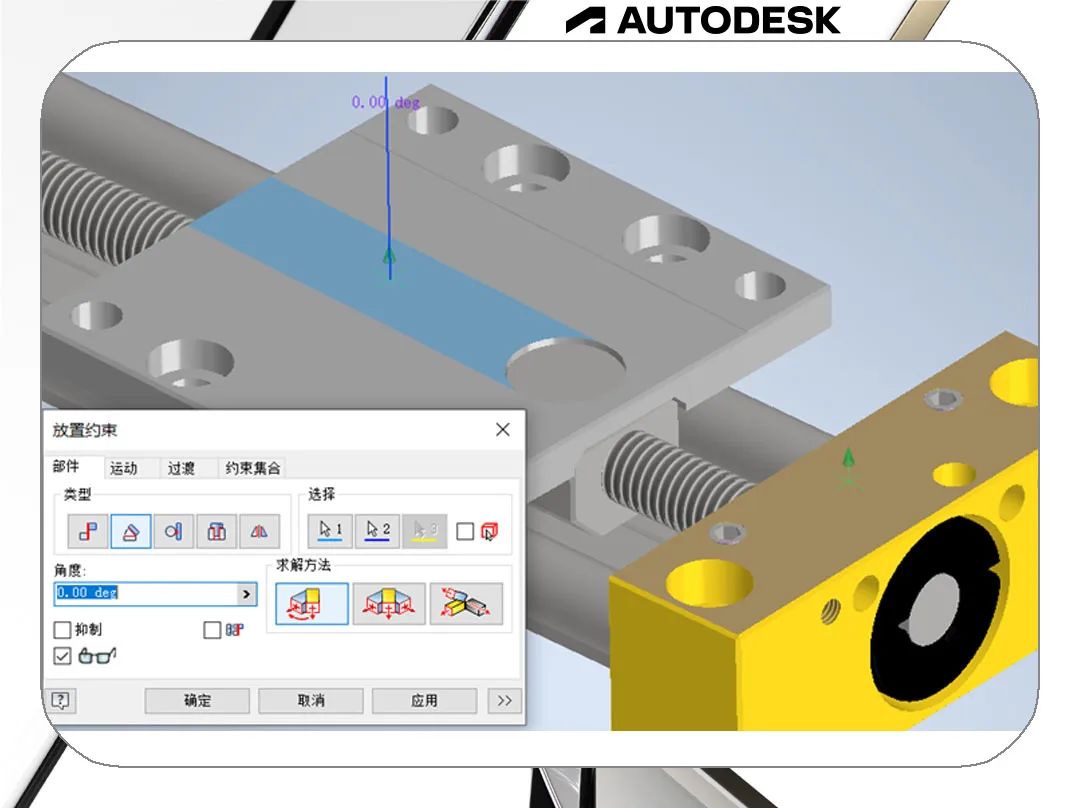

7、将“放置约束”类型更改为“角度”，然后选择如图两个显示的表面，角度为0度，单击“确定”关闭对话框
8、在功能区中，打开“装配”图标下的下拉菜单然后选择“放置导入的CAD文件”导航到“_Vendor”子文件夹，然后打开WJUME-01-10.CATProduct文件。

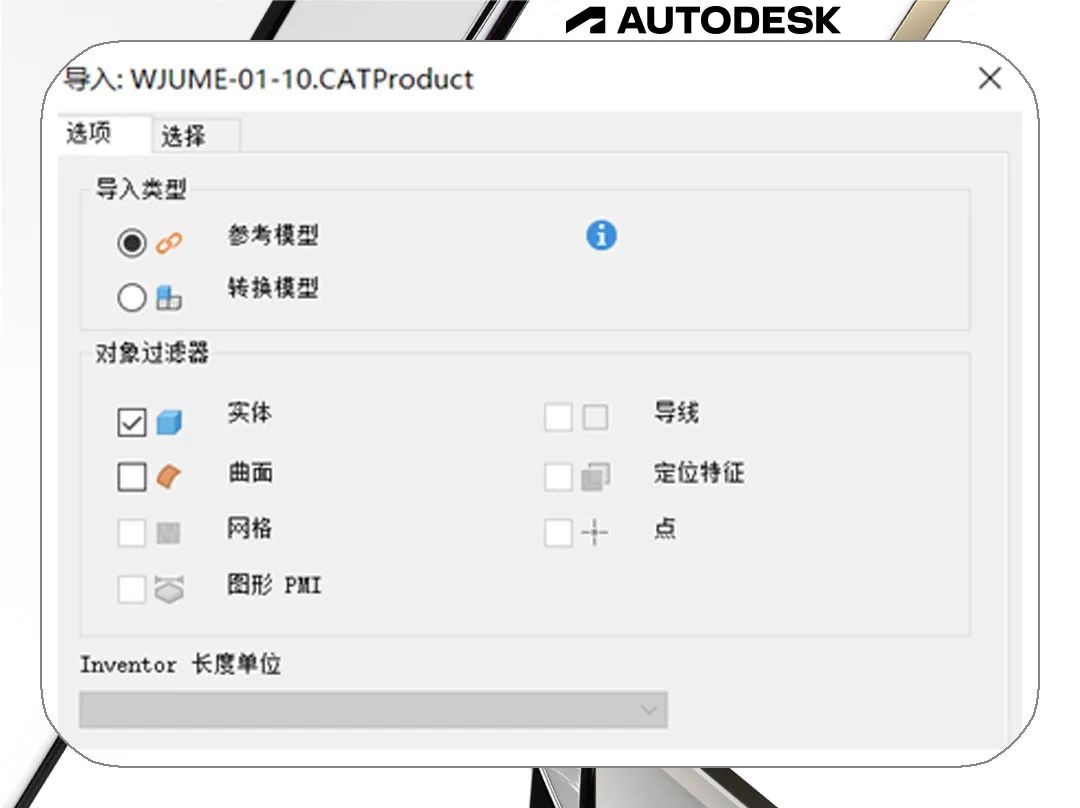

9、在“导入”对话框中，确保选择了“参考模型”然后单击“确定”单击左键将模型实例放置在部件中，右键单击“确定”结束命令。

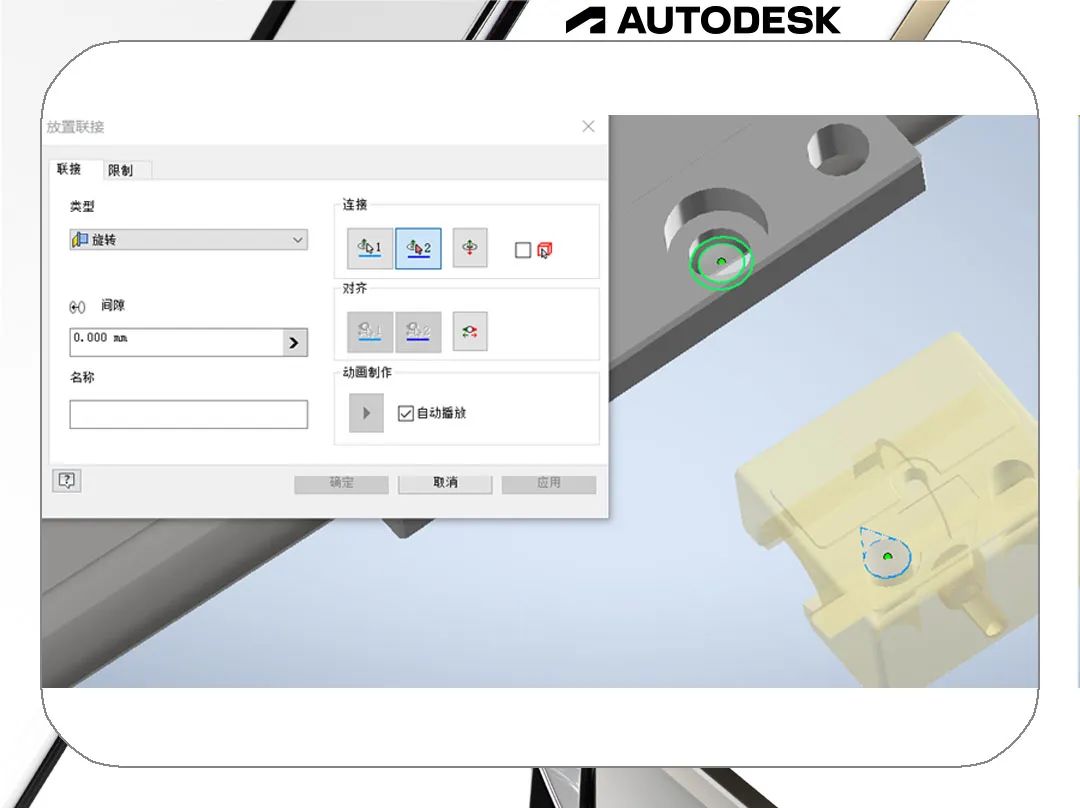

10、打开标记菜单并选择“联接”点击如图所示的圆弧，然后选择“应用”以创建旋转联接。

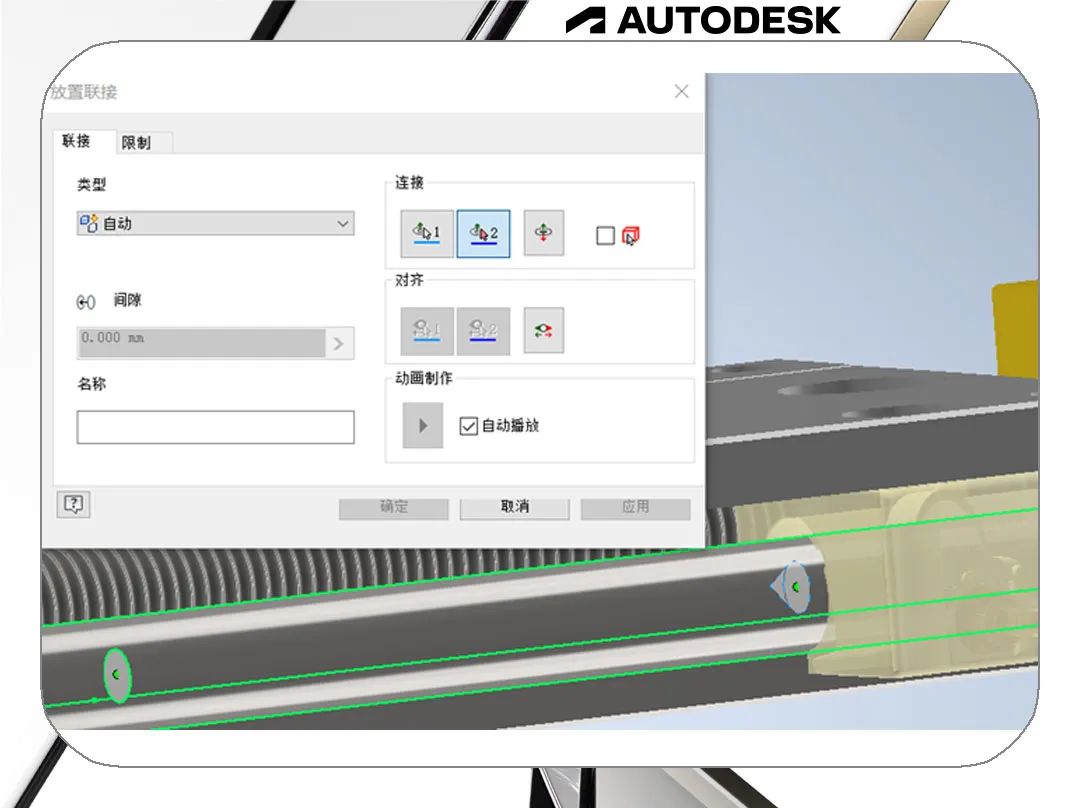

11、在“放置联接”对话框仍然打开的情况下，单击运动类型的圆形边衬套和导轨。将联接类型更改为对话框中的“圆柱形”，必要时翻转。单击“确定”。

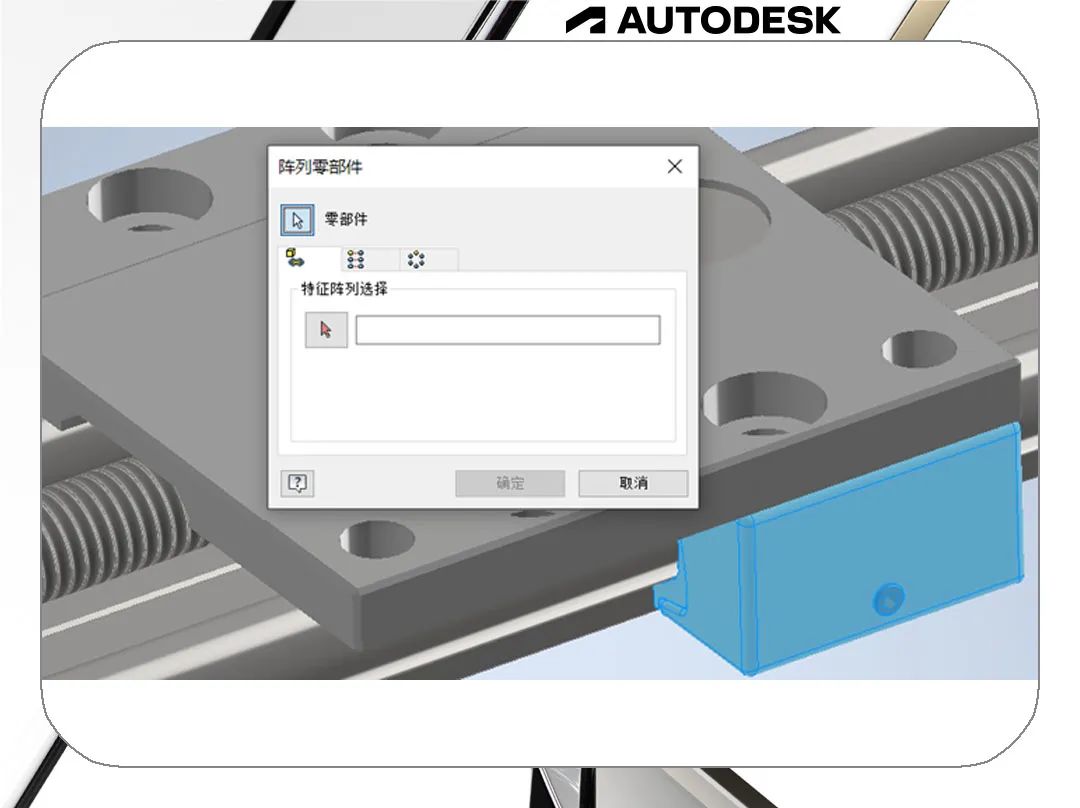

12、右击打开标记菜单并选择“阵列零部件”，选择线性导轨部件作为要阵列的部件。
13、在“矩形阵列”选项卡，“列”部分，单击光标图标并选择所示部件的边缘（翻转如果需要）。将间距更改40mm，然后单击“确定”。

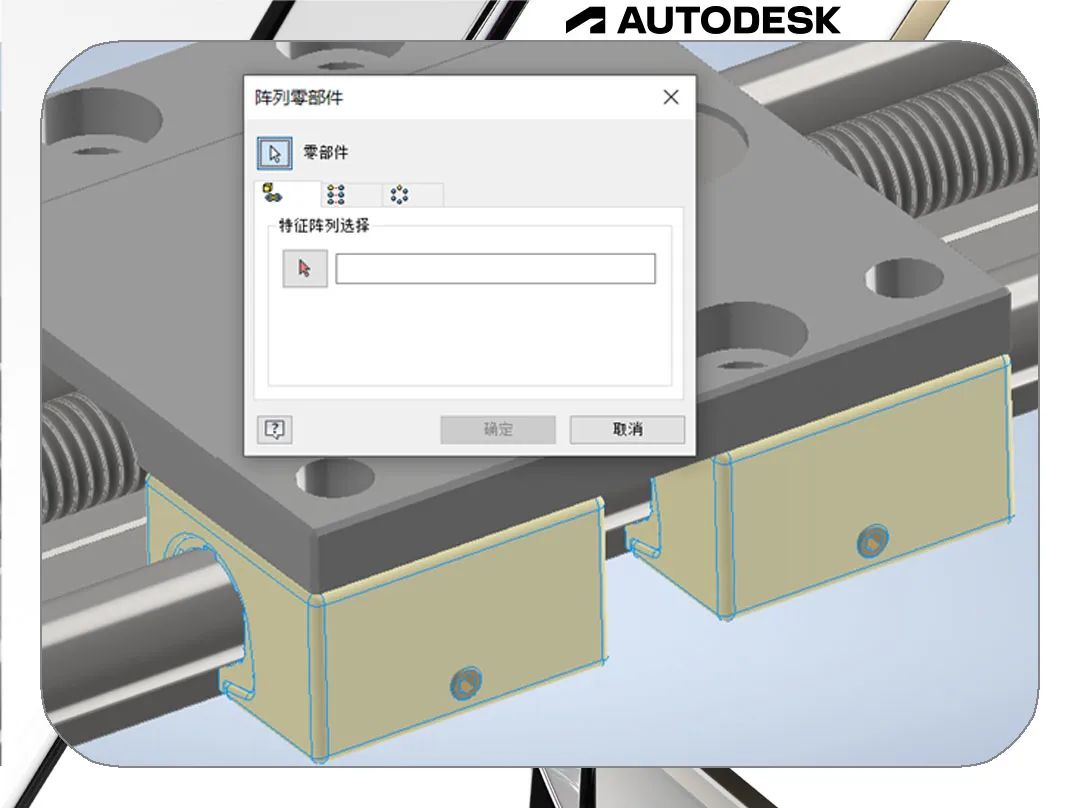

14、从标记菜单中重新打开“阵列零部件”命令，选择两个线性导轨部件作为要阵列的部件。

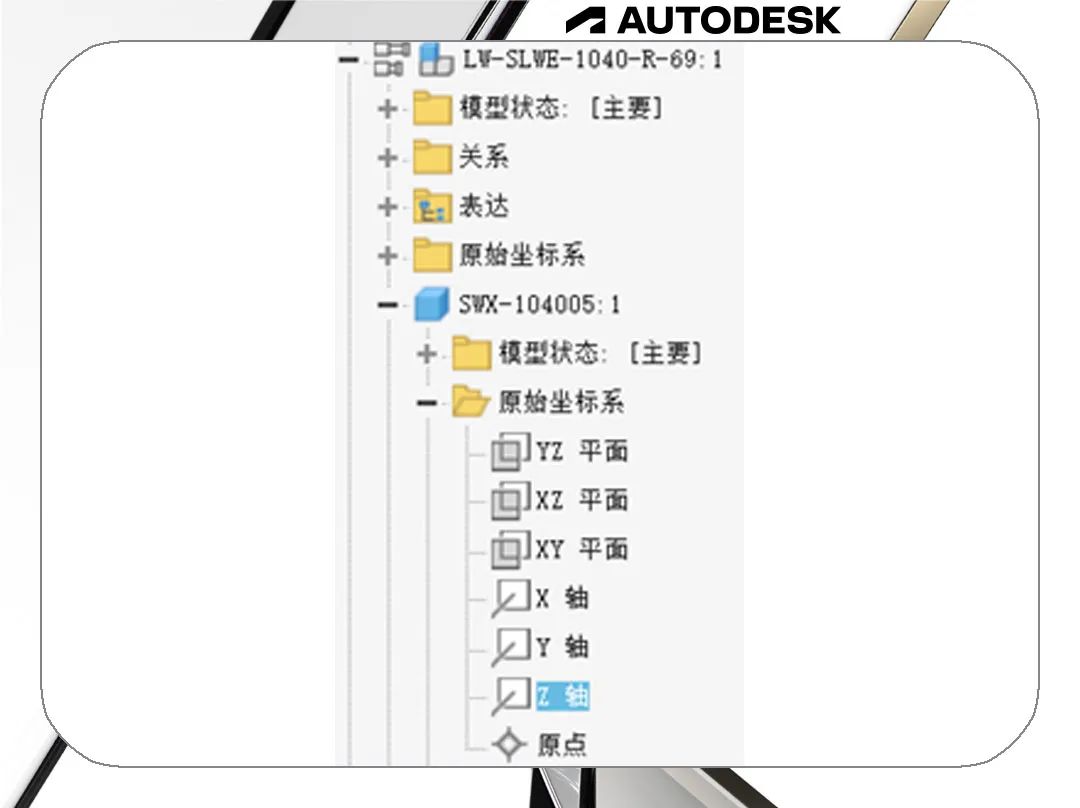

15、选择“环形阵列”选项卡。在“环形”部分，单击光标图标。在模型树中，展开树，选择SWX-104005零件的Z轴。

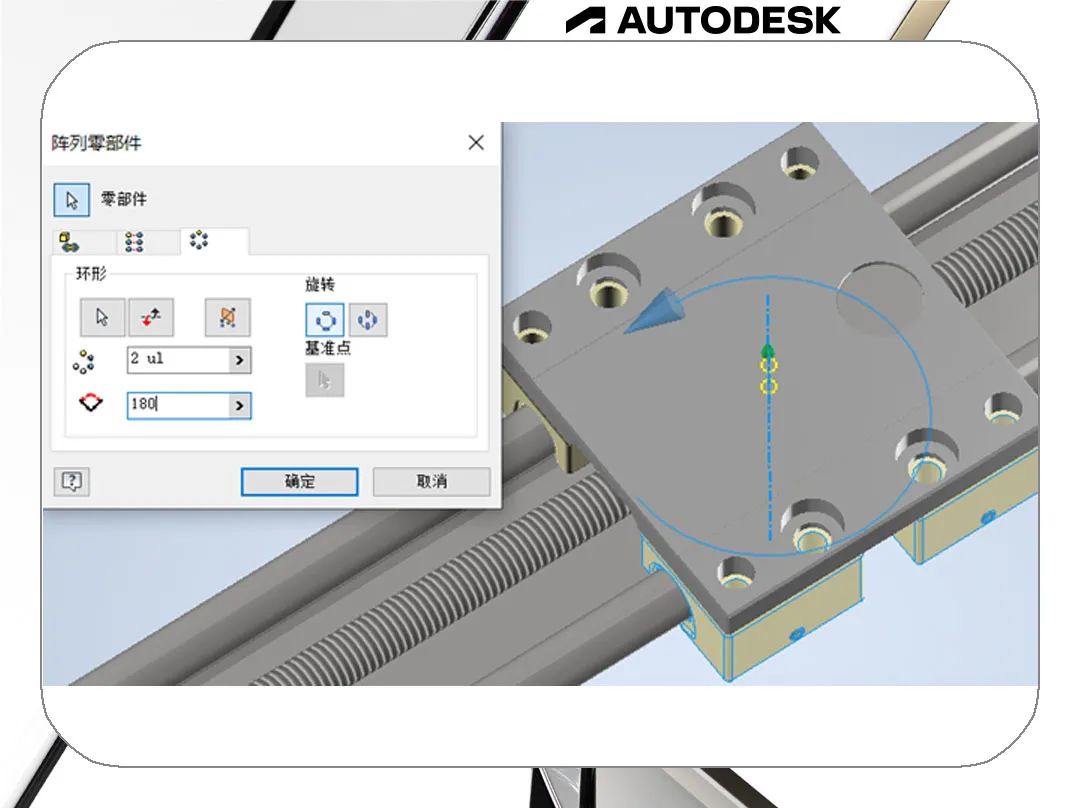

16、将实例数更改为2，将角度更改为180°，然后单击“确定”以完成阵列。保存此部件。
完整视频教程
第二部分
标准件的添加

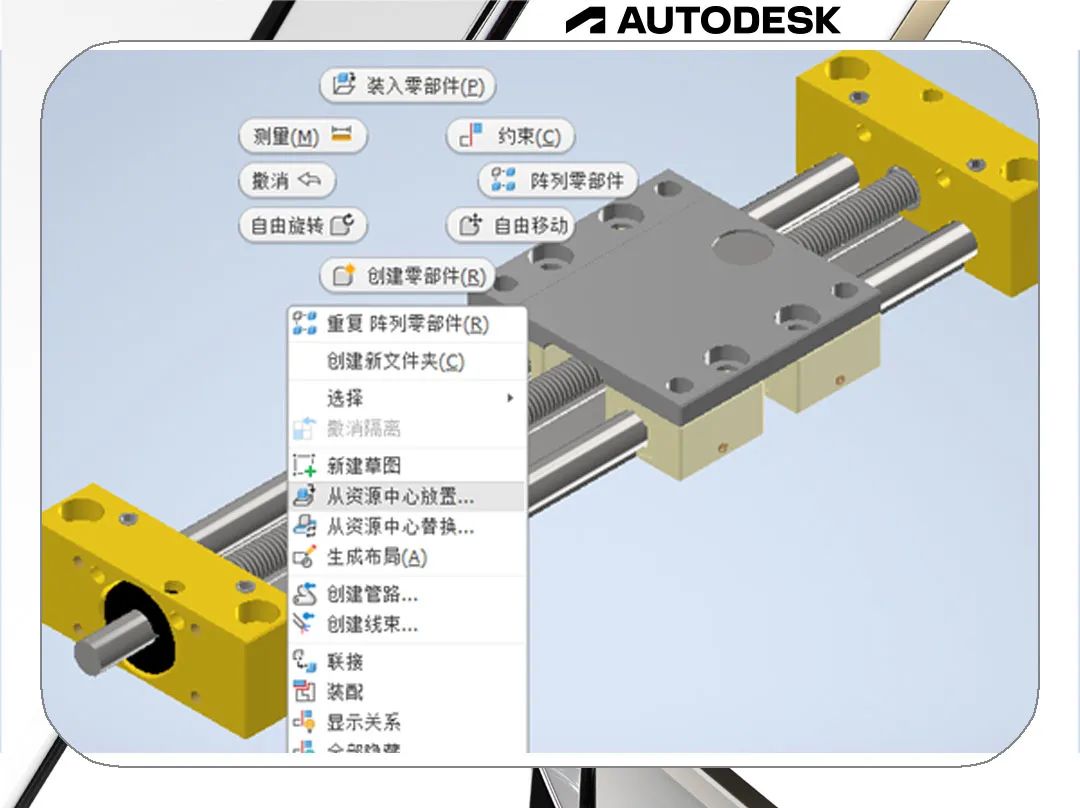

1、继续进行装配。右击，打开标记菜单，然后选择“从资源中心放置”。

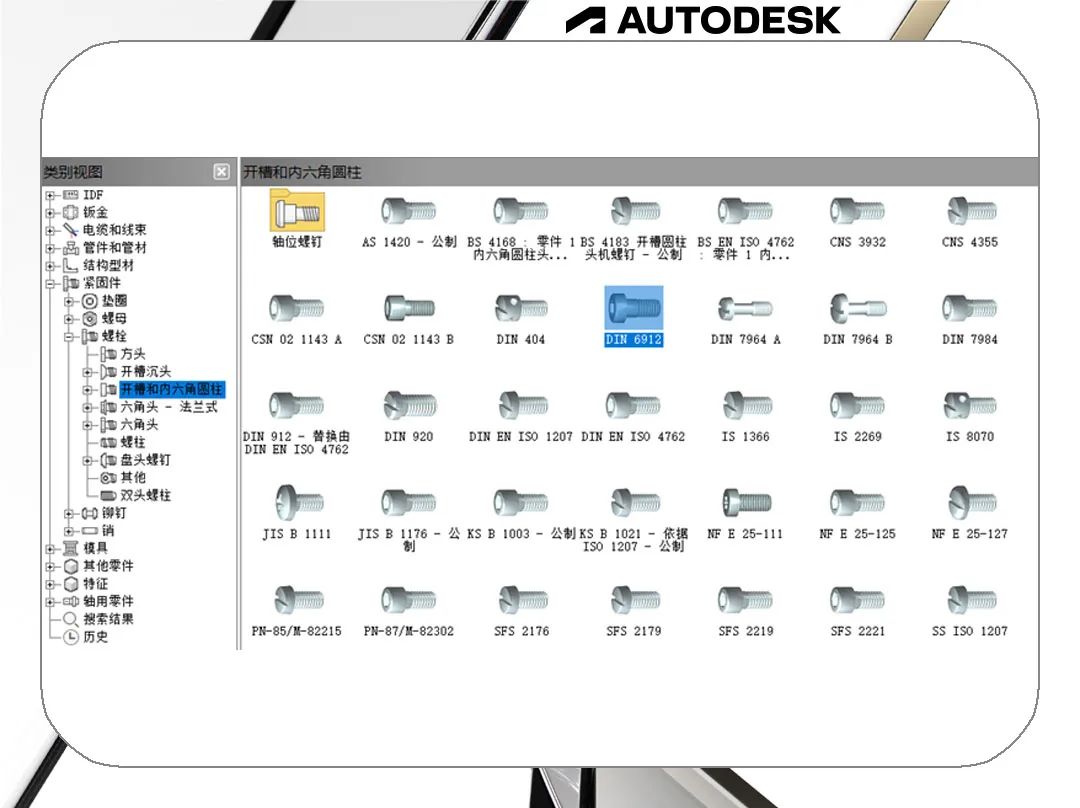

2、展开紧固件>螺栓>内六角头的类别视图，然后选择“开槽和内六角圆柱”选择DIN 6912螺栓。单击“确定”。
3、选择圆形边，如图所示，以定义曲面的放置螺栓。螺栓将根据孔的尺寸自动调整大小。

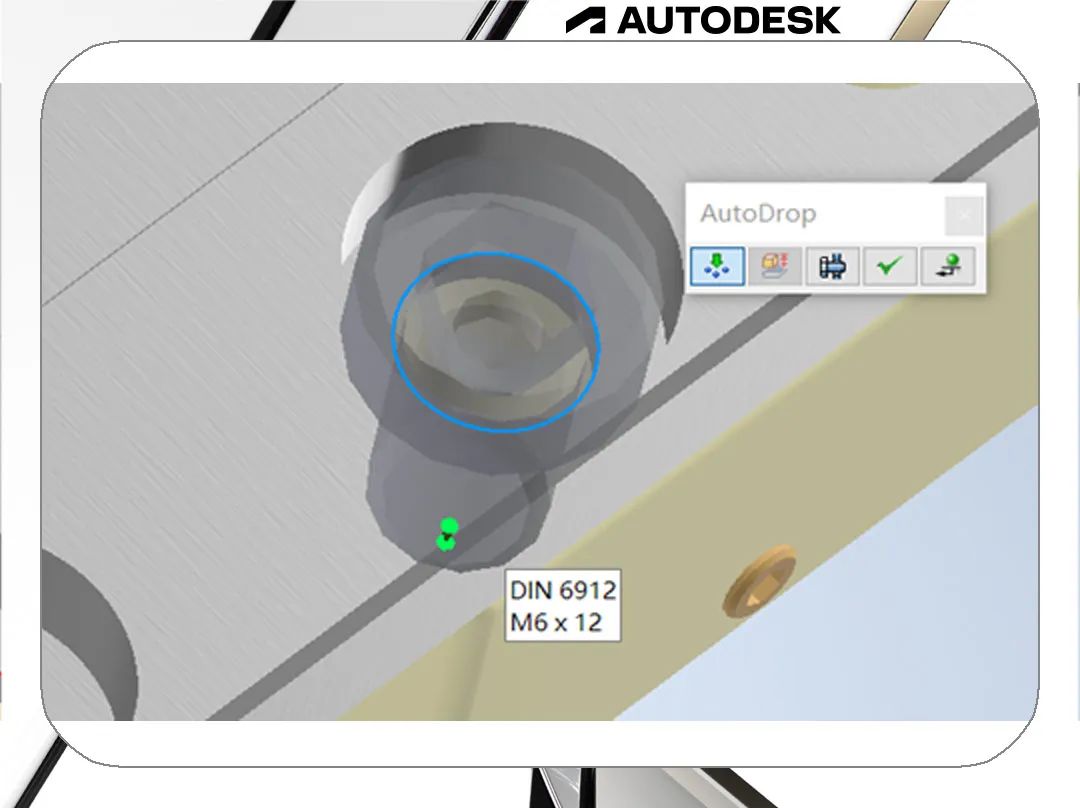

4、通过单击并拖动绿色箭头来调整螺栓的高度，箭头长度应为12毫米（M6 x 12）。
5、确保选择了自动放置选项，并单击绿色复选标记以同时在所有四个孔中放置螺栓。
完整视频教程
第三部分
干涉检查与运动

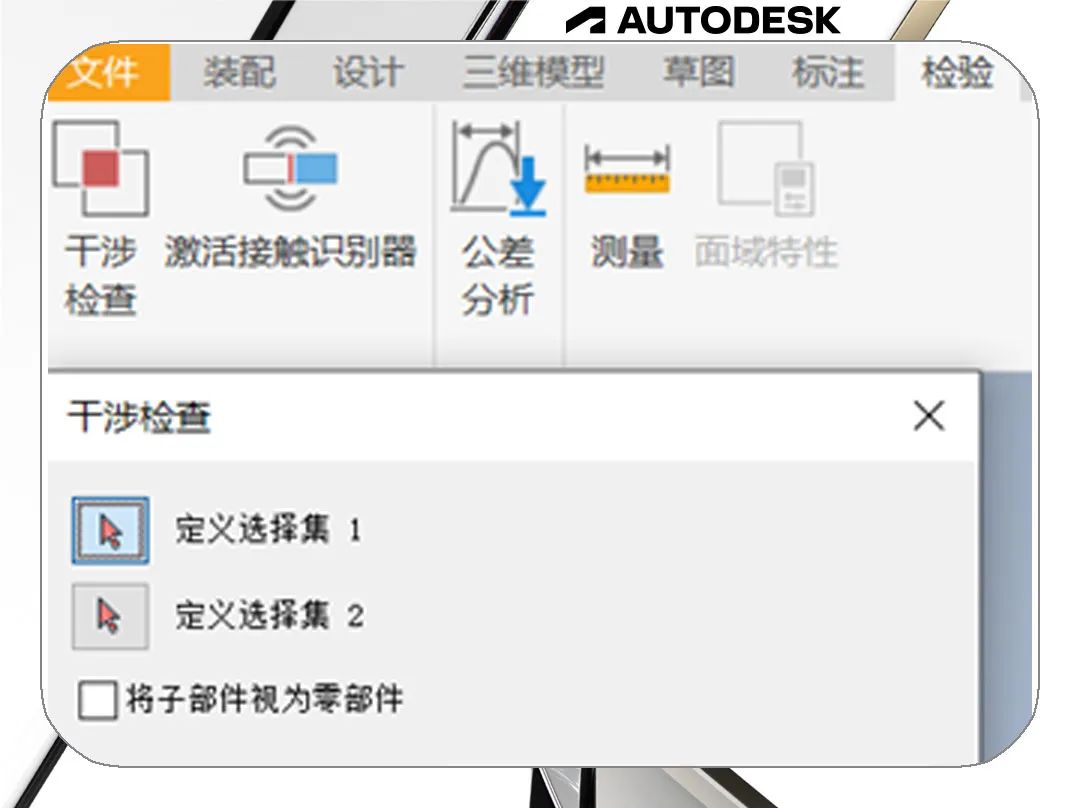

1、确保当前的选择为“选择零件优先”（如果不改动，点选会为部件）。在功能区中，选择“检验”选项并打开“干涉检查”命令。

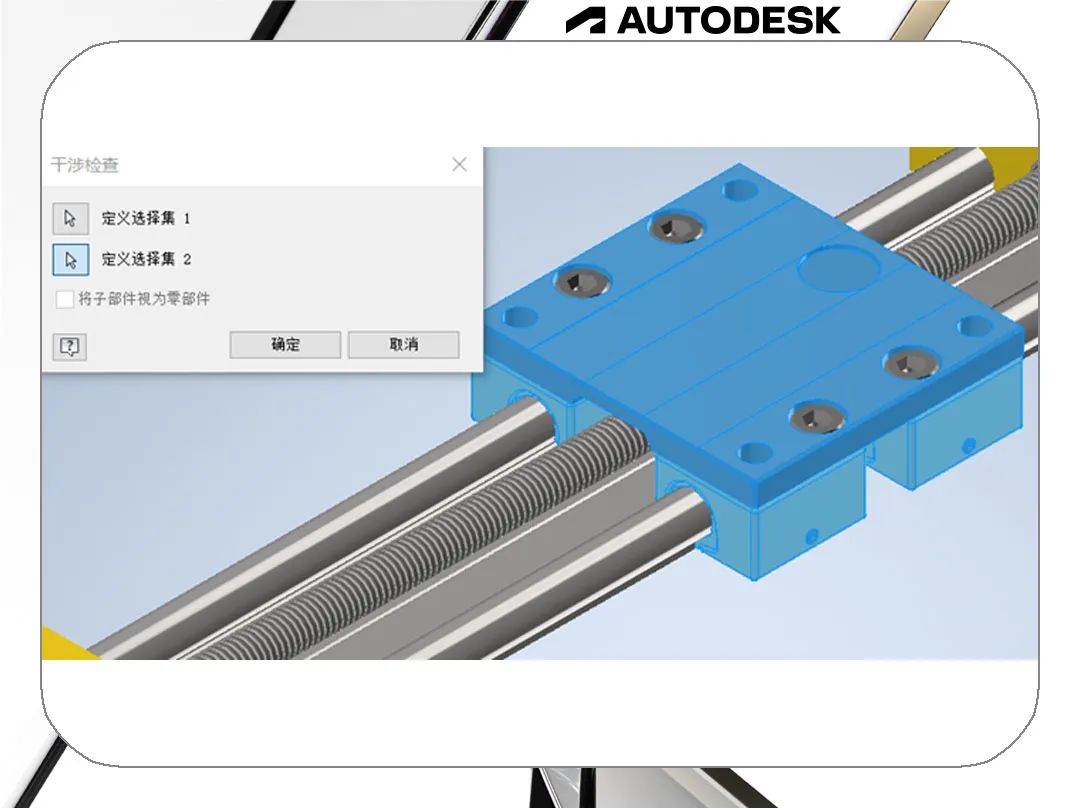

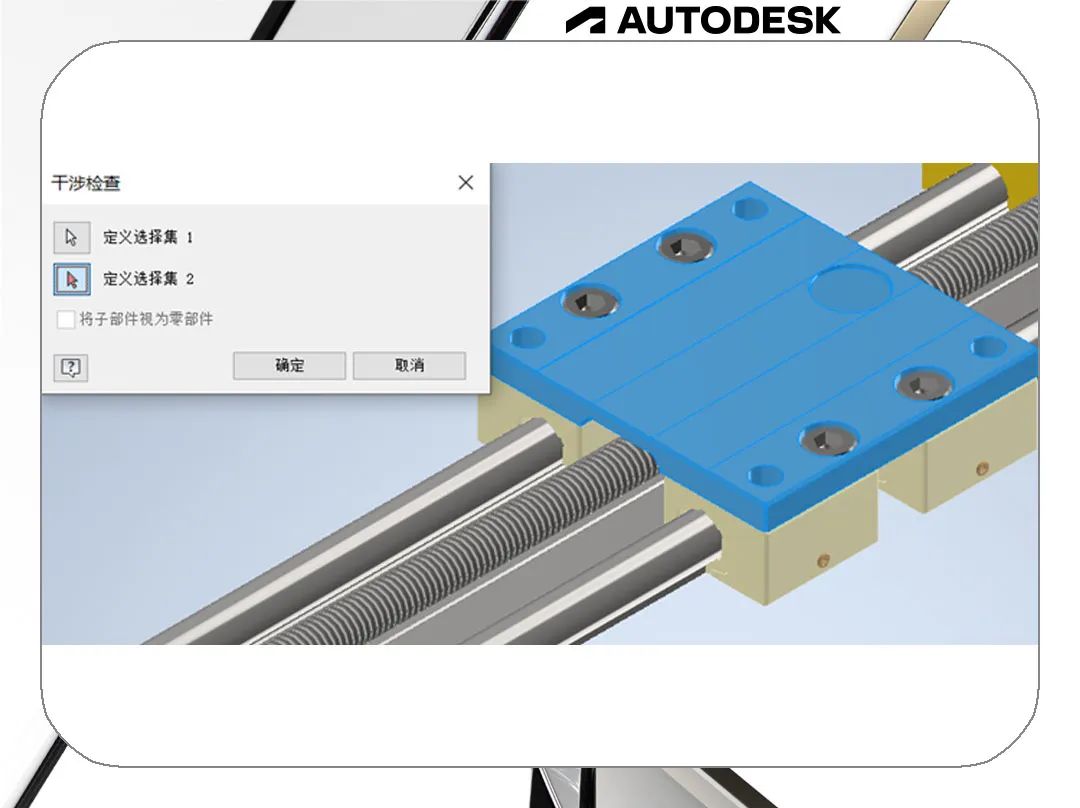

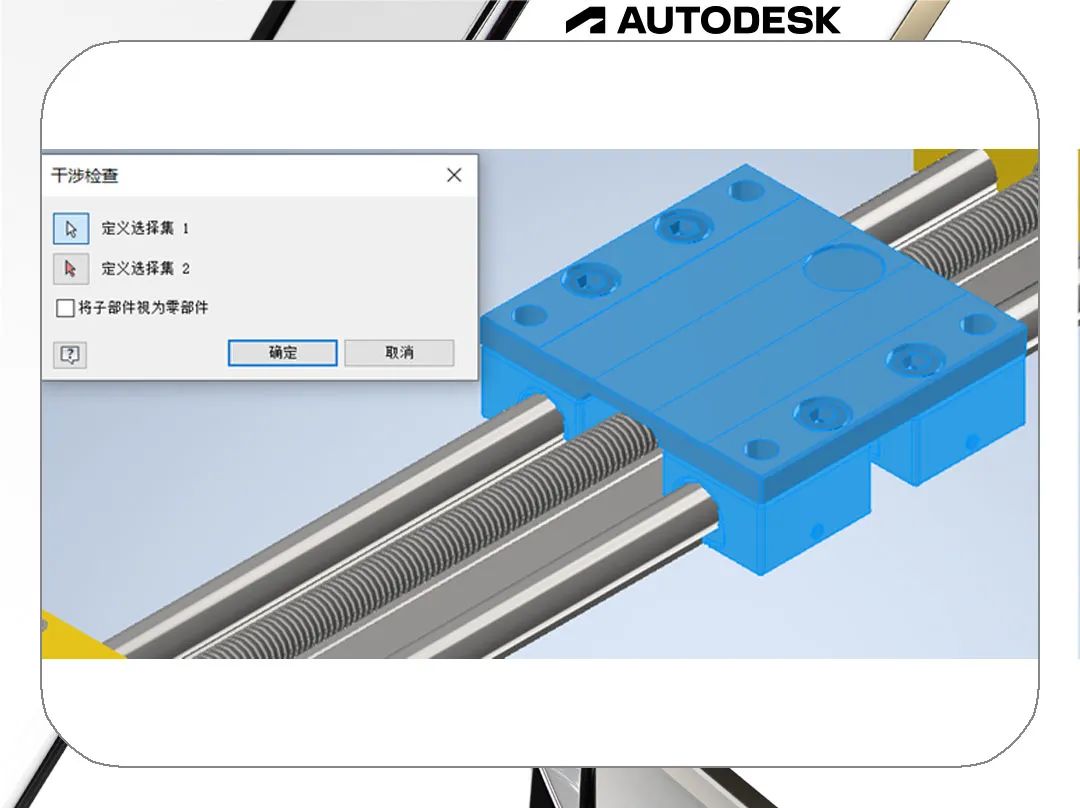

2、本次检查的目的，是确定是否存在干涉在顶板和线性导轨之间。先检查轨道部分和顶板的干涉。这里定义选择集1，选择如图所示的板。
3、选择“定义选择集2”旁边的箭头，在模型浏览器中选择“零部件阵列2:1”，以选择所有四个部件。

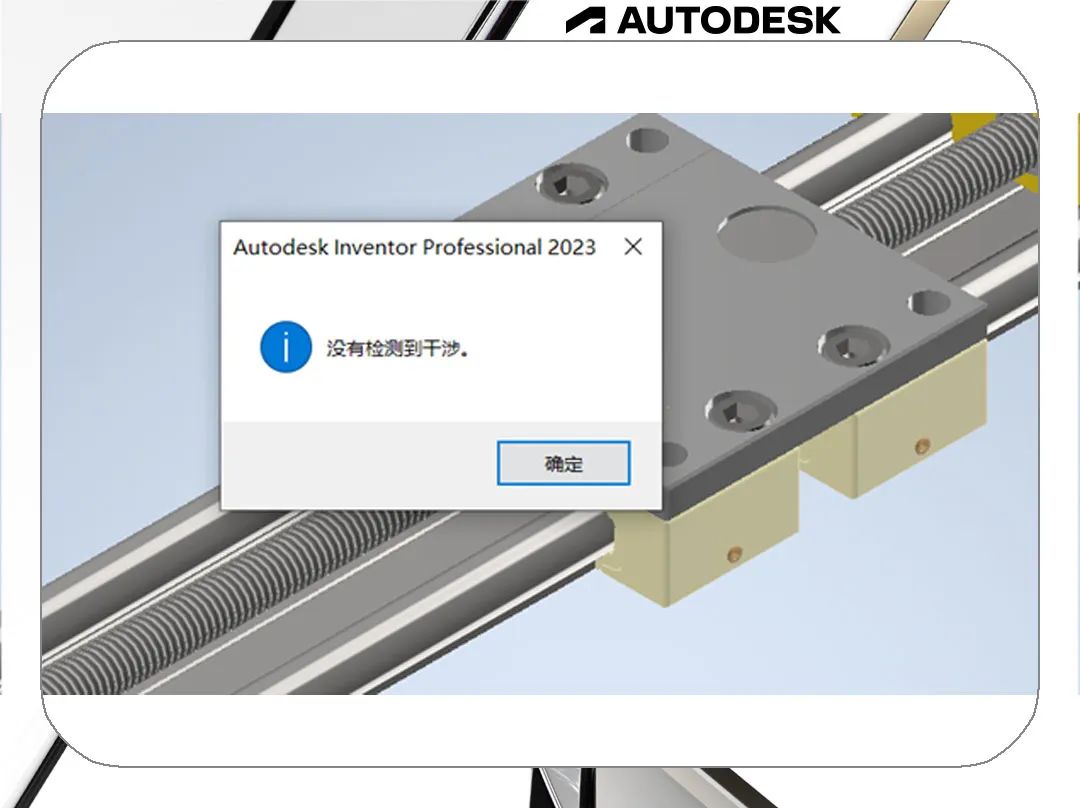

4、轨道放置正确，且没有存在干涉
5、重新启动“干涉检查”命令。窗口为定义选择集1选择上图所示的零部件
6、选择“定义选择集2”旁边的箭头，然后按窗口选择如图所示零部件，或者只需选择螺杆。

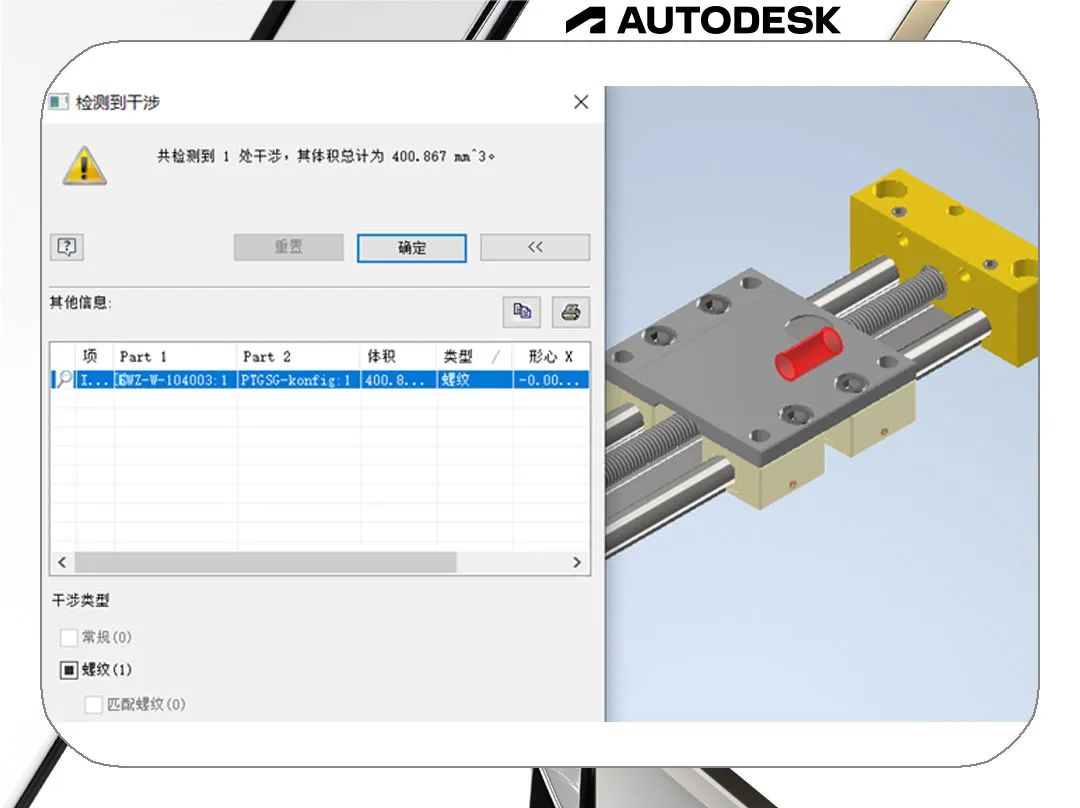

7、检测到螺母和螺纹轴之间存在干涉。检查以确保只有螺纹区域接触。
8、要设置运动分析，从右击标记菜单先启动“约束”命令。
9、选择上图中显示的两个相对的表面作为配合面。

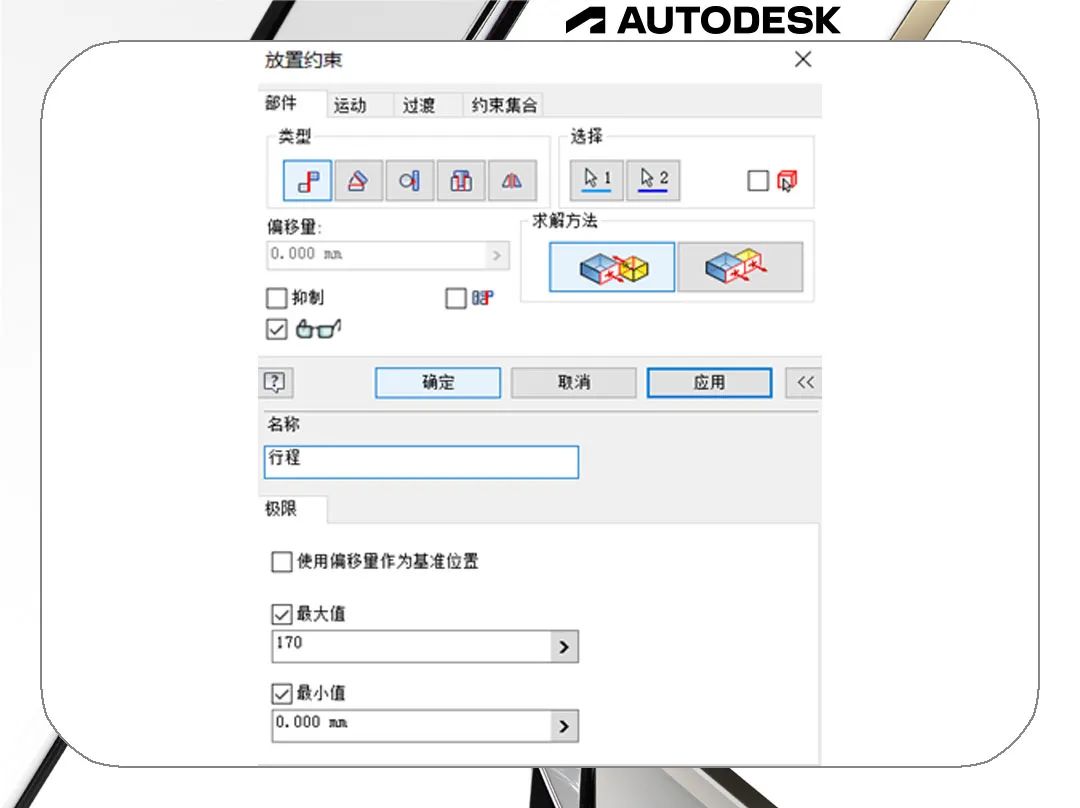

10、单击右下角的双箭头（>>）。点击“最大值”和“最小值”旁边的复选标记，然后在“最大”值中输入170mm，在“名称”字段中输入行程

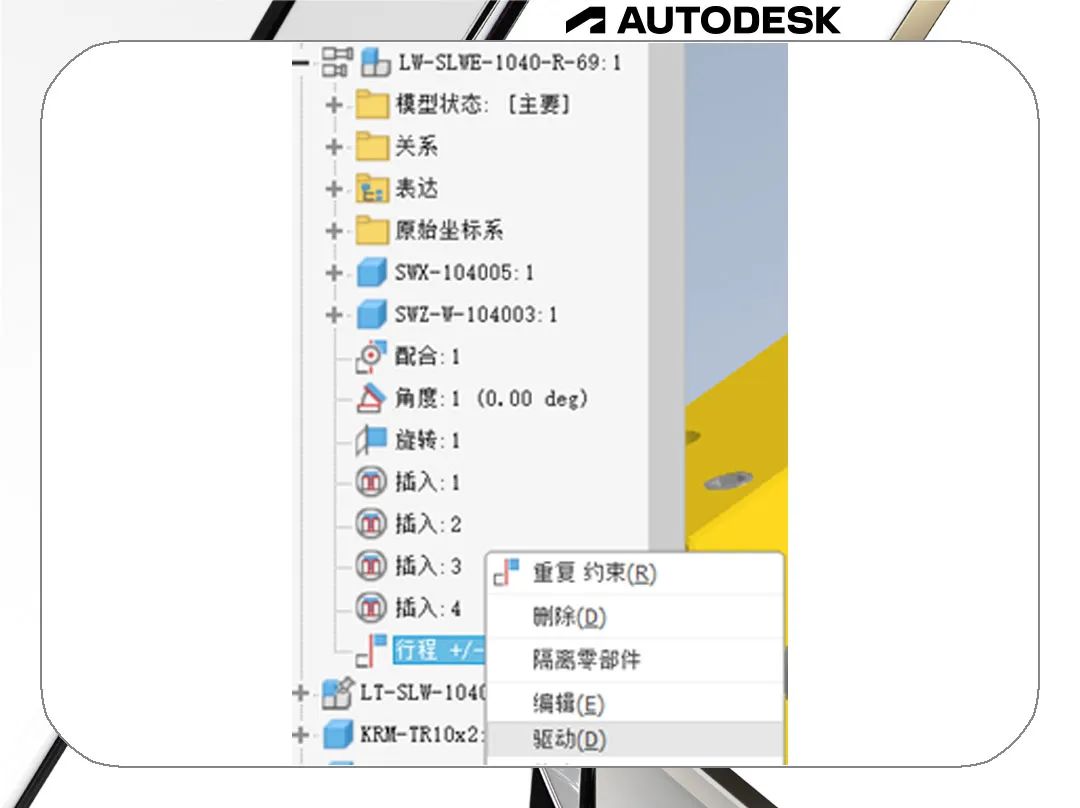

11、在模型树中，如图所示展开，然后右击名称为“行程”约束，选择“驱动”。

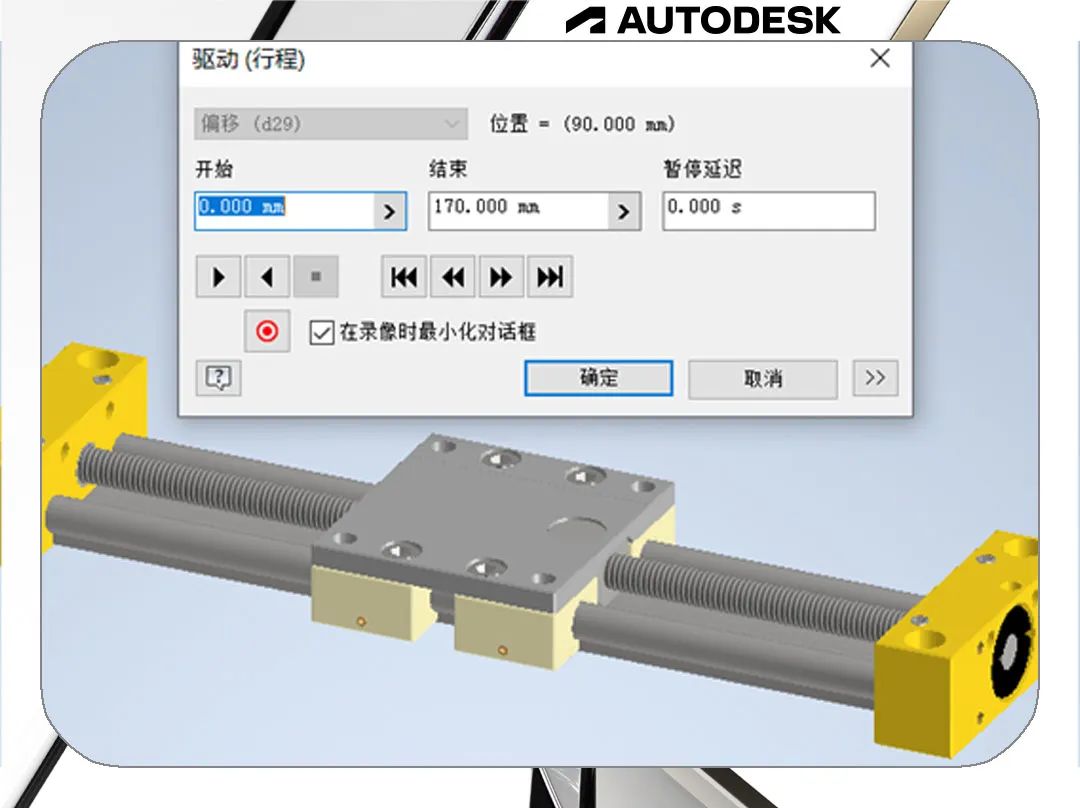

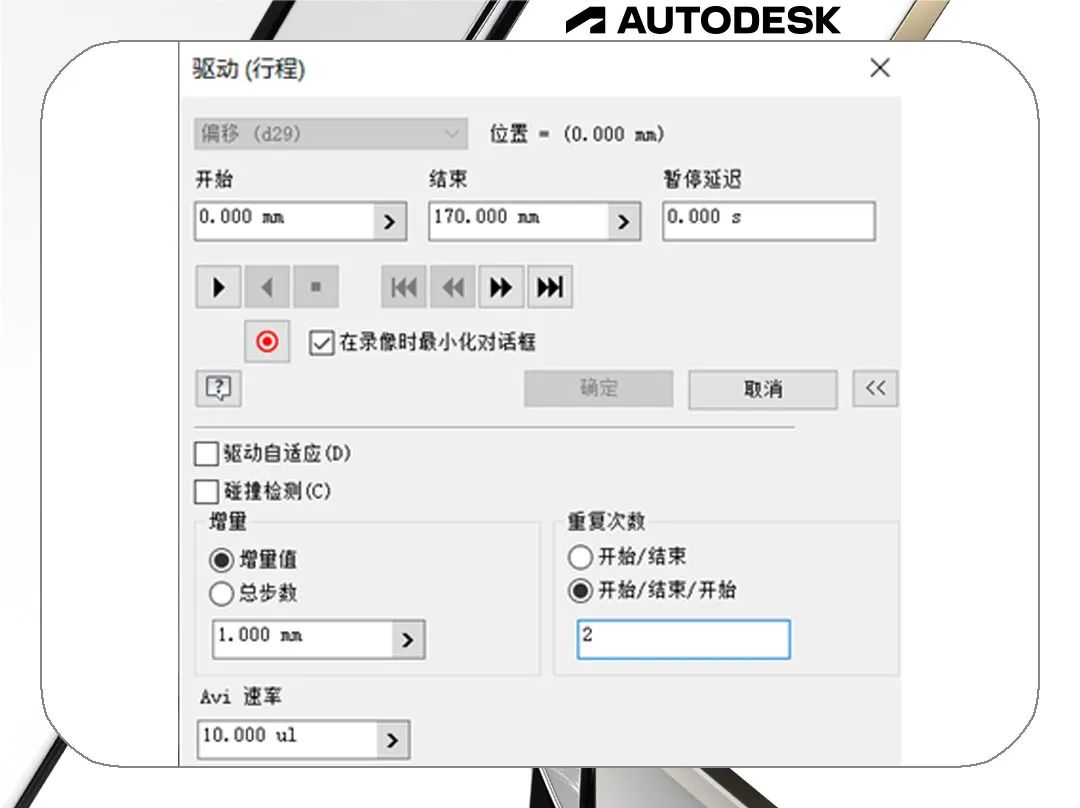

12、在对话框中，单击双箭头（>>）展开。将重复次数更改为开始/结束/开始，然后输入2。
13、单击“播放”按钮以开始运动分析和播放动画。
