MSC特检行业应用案例（下篇）

2022年10月25日 浏览：1461

MSC特检行业应用案例（下篇）的图1
MSC重型机械成功案例
Hamischfeger电动表面采矿铲车设计

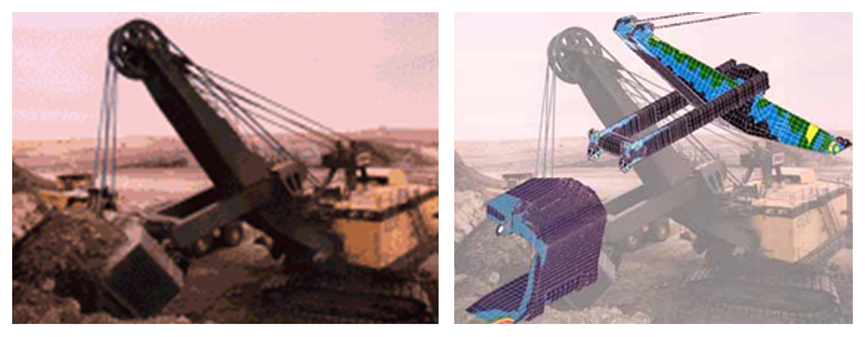

通过MSC Nastran对P&H 4100电动表面铲车进行了强度刚度计算，铲车挖斗：42立方米。主要分析铲车大臂和铲斗强度。
MSC特检行业应用案例（下篇）的图2
卡特彼勒工程机械分析
MSC特检行业应用案例（下篇）的图3
MSC特检行业应用案例（下篇）的图4

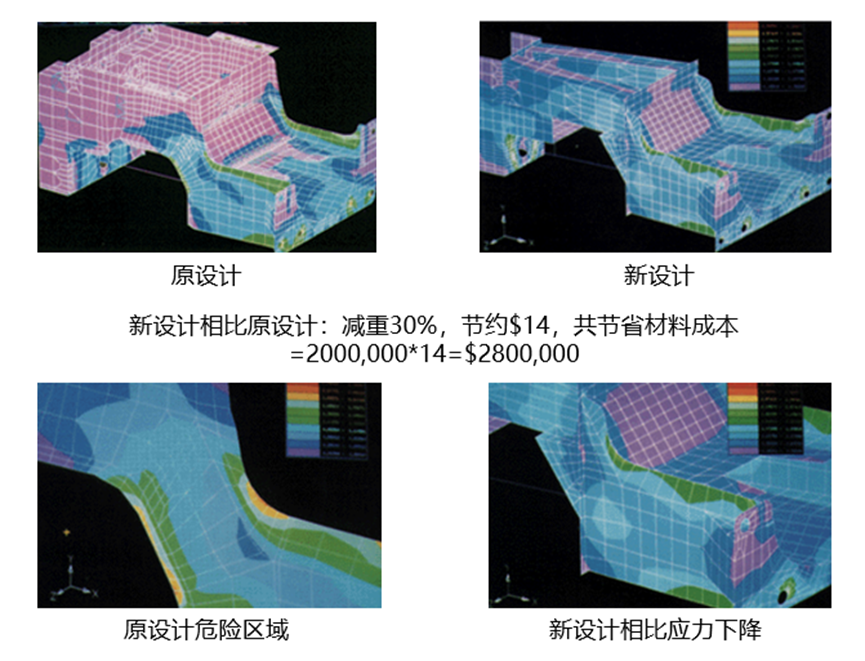

拖拉机前轴支撑件优化设计，Eicher 24马力拖拉机前轴支撑件优化目标：
-减重
-简化制造
-降低失效
MSC特检行业应用案例（下篇）的图5
天津建筑机械厂液压挖掘机动臂结构分析
针对液压挖掘机在使用过程中给出现的动臂断裂问题，利用MSC PAtran和Nastran进行结构分析，根据分析结果，对结构提出优化改进方案，降低断裂区域的应力水平，使挖掘机动臂满足安全要求。

MSC特检行业应用案例（下篇）的图6

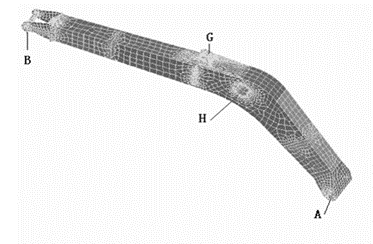

有限元模型图

MSC特检行业应用案例（下篇）的图7

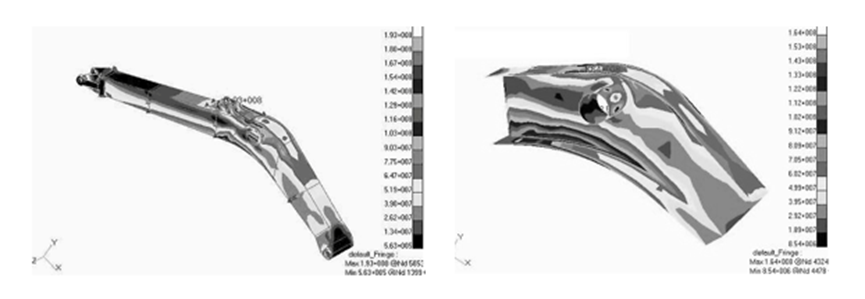

原始方案动臂整体及局部应力云图

MSC特检行业应用案例（下篇）的图8

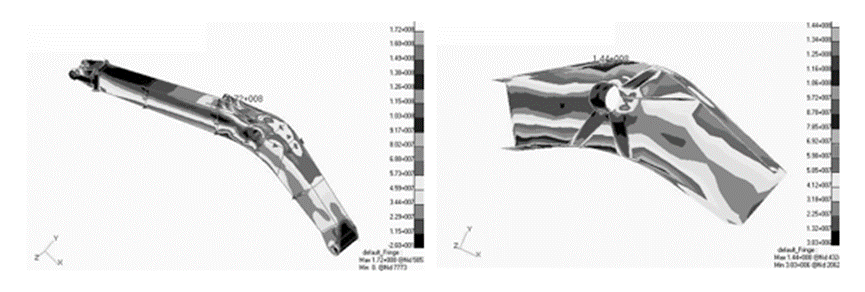

改进后整体和局部应力云图

太原重型机械集团大型矿用挖掘机铲斗结构特性分析
作为挖掘机上部工作装置的主要部件之一，铲斗直接切削、装运和卸除物料，在挖掘过程中不仅直接受到冲击和振动的作用，而且受到剧烈的磨损。铲斗强度、刚度、耐磨性能及力学特性如何直接影响到挖掘机的工作可靠性和使用寿命。本文选择几种典型工况，应用MSC·MARC有限元分析程序对某大型矿用挖掘机铲斗进行了有限元静力计算分析，对铲斗的力学特性有了一定的了解。期望能更好地了解矿用挖掘机铲斗的结构特性，优化铲斗结构，为同类型铲斗设计提供理论依据。
MSC特检行业应用案例（下篇）的图9

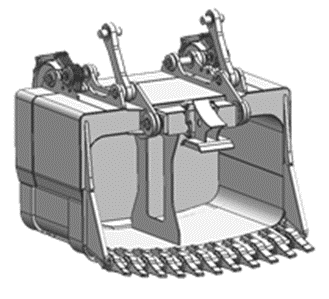

铲斗几何模型图
MSC特检行业应用案例（下篇）的图10

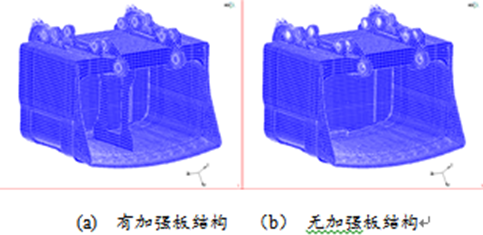

铲斗有限元模型图

MSC特检行业应用案例（下篇）的图11

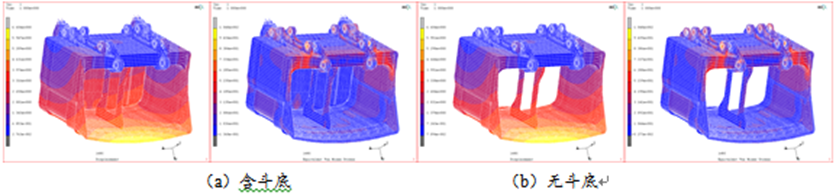

开始挖掘时铲斗应力和位移云图
MSC特检行业应用案例（下篇）的图12

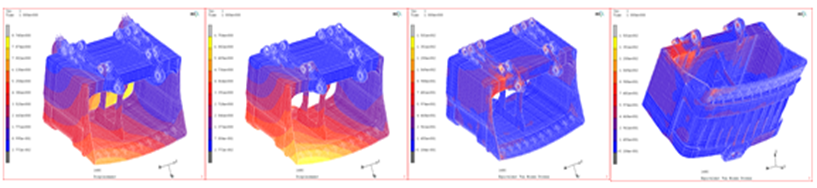

斗杆全部深处时铲斗的应力和变形云图
华强科技文化集团
分析需求
1、移动舞台提升至最高位置，移动舞台横轴中心离地面25米处。
1）台面水平，框架结构刚度、强度、稳定性。（重力+台面外载）
2）台面翻转至垂直，框架结构刚度、强度、稳定性。（重力+台面外载）
3）台面水平，侧向载荷。框架结构刚度、强度、稳定性。
2、移动舞台提升至中间位置，移动舞台横轴中心离地面13米处。
-分析内容和工况同内容1。
3、移动舞台强度和刚度分析
1）台面水平，重力+外载。考察舞台结构强度和变形
2）台面水平，外载，考察台面支架的变形（是否超标）。
3）台面水平，局部集中载荷，考察台面支架的变形（是否超标）。
4）台面翻转至垂直，重力+外载，考察舞台结构强度和变形。
4、提升结构和传动元件强度
-传动轮子和轮轴以及链条。

MSC特检行业应用案例（下篇）的图13

MSC特检行业应用案例（下篇）的图14

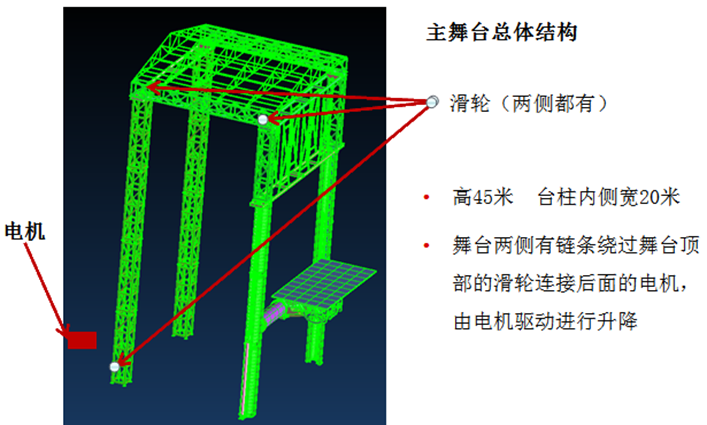

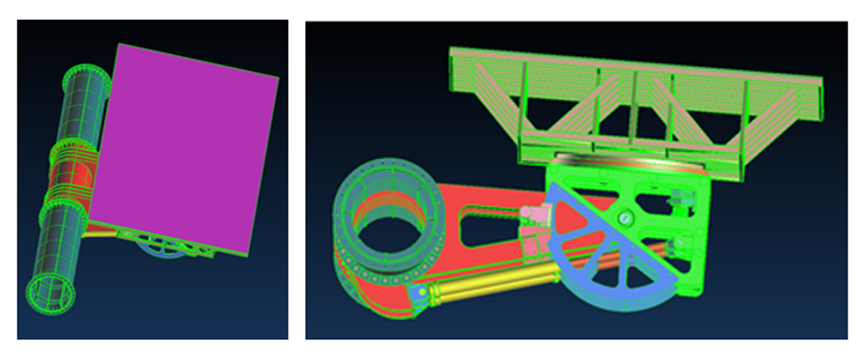

升降舞台几何模型图
MSC特检行业应用案例（下篇）的图15

MSC特检行业应用案例（下篇）的图16

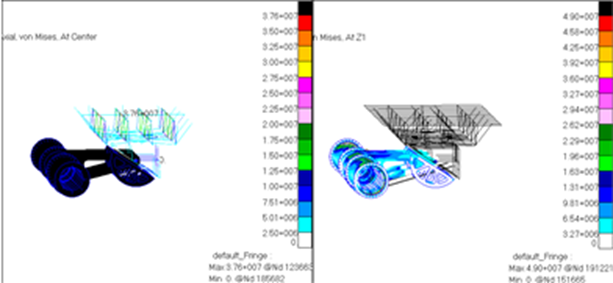

移动舞台结构强度

MSC特检行业应用案例（下篇）的图17

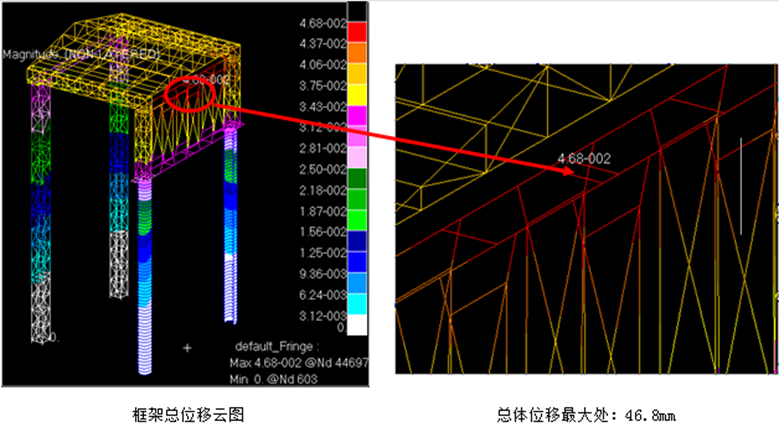

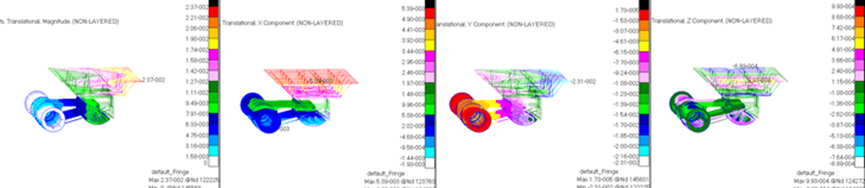

移动舞台位移云图及分量位移云图

上海建设路桥机械设备有限公司液压支架底座强度分析
应用MSC Nastran对煤矿用液压支架结构进行了静强度分析，通过分析，明确液压支架应力分布情况及薄弱环节，对改进的支架底座的结构设计提供参考依据。

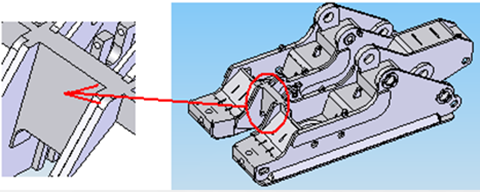

MSC特检行业应用案例（下篇）的图18

MSC特检行业应用案例（下篇）的图19

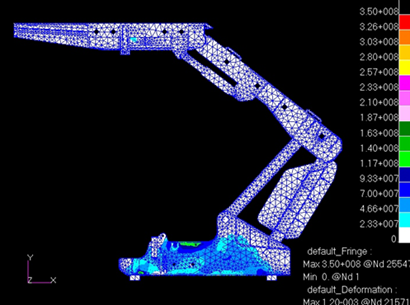

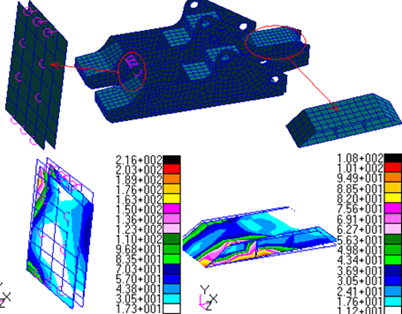

液压支架有限元模型及应力结果

MSC特检行业应用案例（下篇）的图20

煤炭机械部件支架强度分析

MSC特检行业应用案例（下篇）的图21

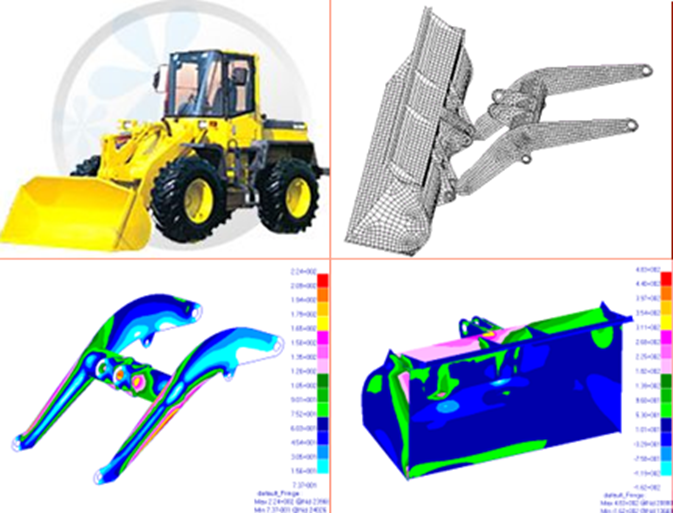

推土机工作结构强度分析

MSC桥梁工程成功案例

Gerald Desmond桥

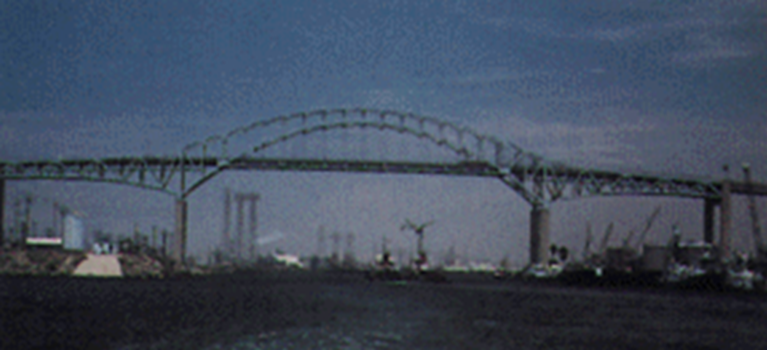

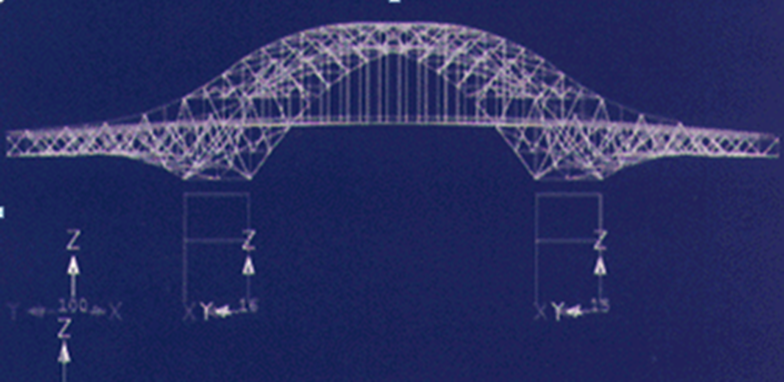

该桥联接了长滩和洛杉矶港，利用MSC Nastran对桥梁进行静力学、模态、谱响应、频率响应分析，采用非线性间隙元，考虑地震后的修复。

MSC特检行业应用案例（下篇）的图22

MSC特检行业应用案例（下篇）的图23
日本Tacoma Narrows斜拉桥
利用MSC Nastran气动弹性分析模块，对大跨度桥梁及超高层建筑进行气动弹性分析，分析因为风载引起的刚度问题，气动力不稳定现象，如涡流、颤振等。
MSC特检行业应用案例（下篇）的图24

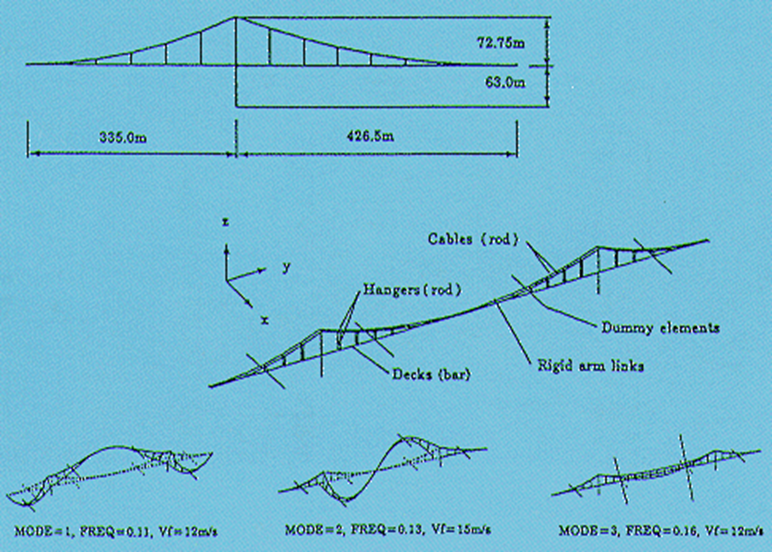

大桥在真空下的模态
MSC特检行业应用案例（下篇）的图25

MSC特检行业应用案例（下篇）的图26

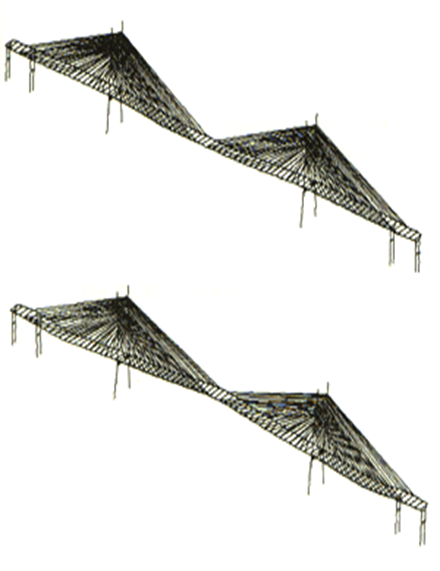

斜拉桥颤振分析

南昌有色冶金设计研究院某人行天桥的结构分析

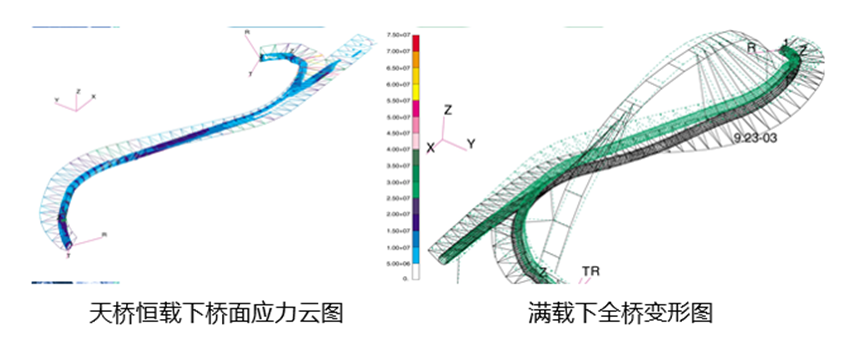

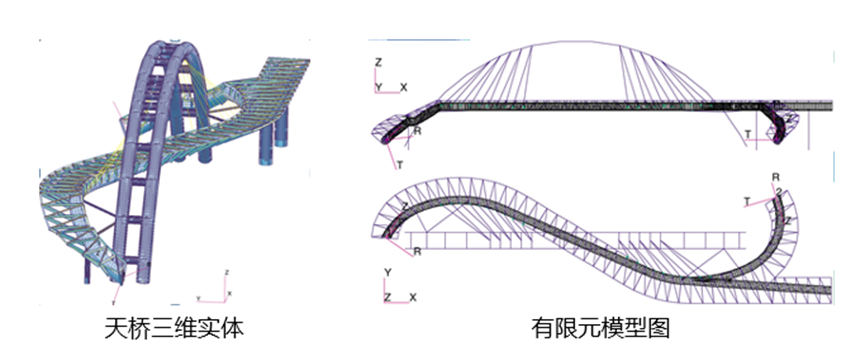

人行天桥进行了结构细化模拟，考虑了桥面支撑钢管梁结构和钢管梁端部真实约束支持，得到较为合理的结构内力，并通过模态分析计算天桥的固有频率。

MSC特检行业应用案例（下篇）的图27

MSC特检行业应用案例（下篇）的图28
MSC地下管道成功案例
地下管系抗震分析
地震引起的外力
-随时间变化的地震波
-地基变形
-地基开裂
-地基下沉
-测流（Side Flow）
-分析地震载荷如何到达关系
地下管系分析专家系统
-地震载荷按位移处理

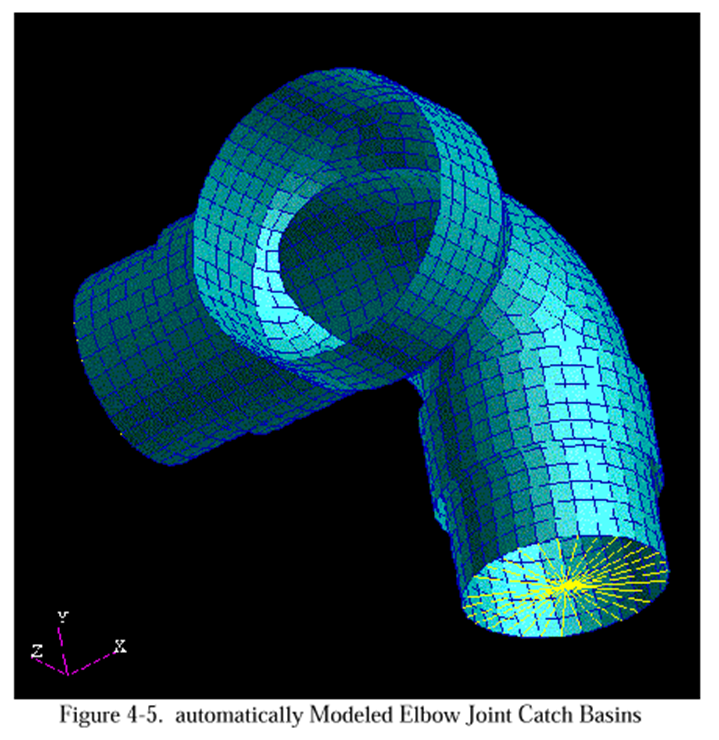

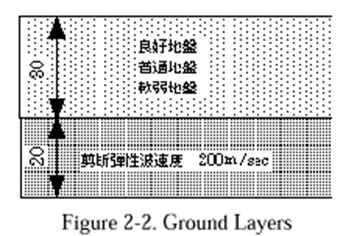

MSC特检行业应用案例（下篇）的图29
MSC特检行业应用案例（下篇）的图30
分析结果

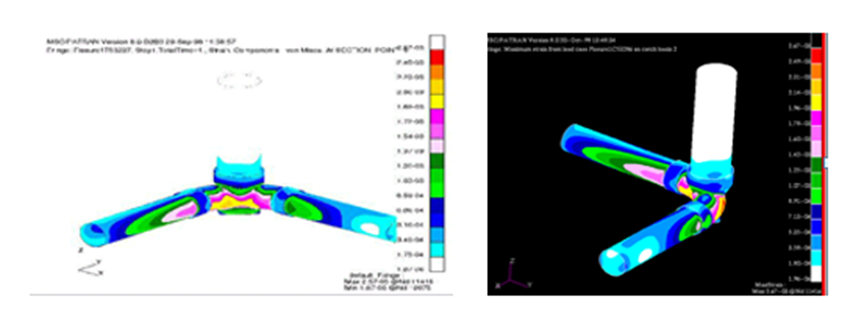

MSC特检行业应用案例（下篇）的图31

地下管系的流固耦合分析

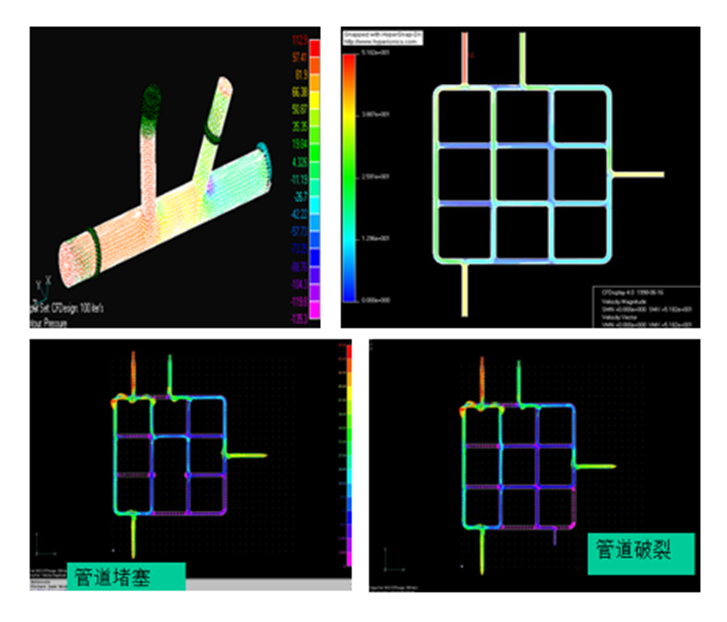

MSC特检行业应用案例（下篇）的图32

地下管道稳定性
Colombia的Guavio水坝项目中引水管结构的完整性分析，6.5米直径的钢管埋入水库河床附近的水泥墩中。

MSC特检行业应用案例（下篇）的图33

线性分析

MSC特检行业应用案例（下篇）的图34

加载到初次失稳外载
MSC特检行业应用案例（下篇）的图35

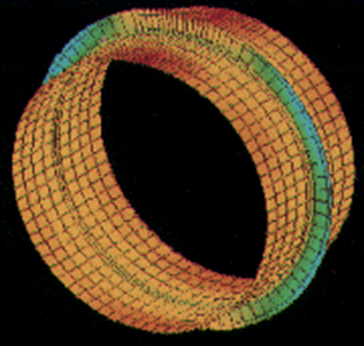

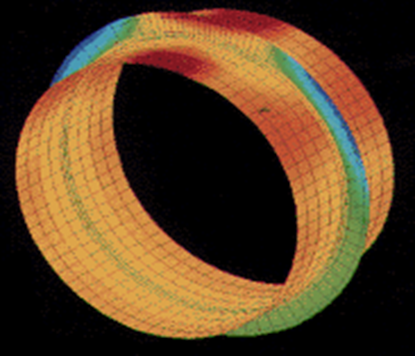

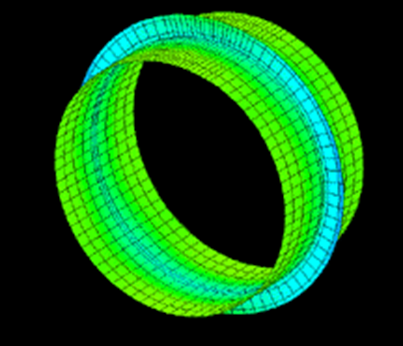

加载到加强环失稳

MSC特检行业应用案例（下篇）的图36

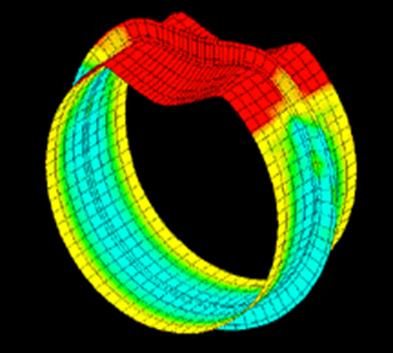

加强环垮塌
