几招学会CATIA零部件装配

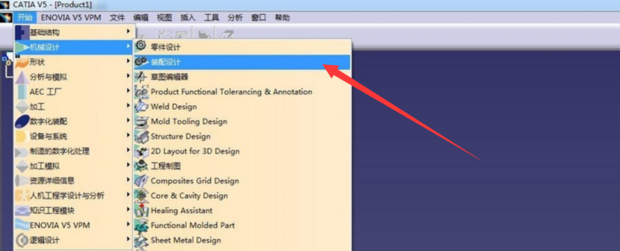

1.首先点击菜单选项中的“开始”——“机械设计”——“装配设计”。

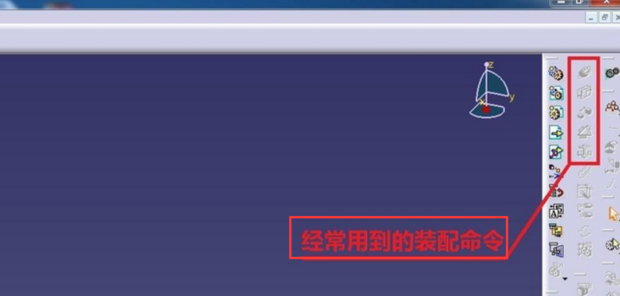

2.然后在右边找到常用的装配零件。

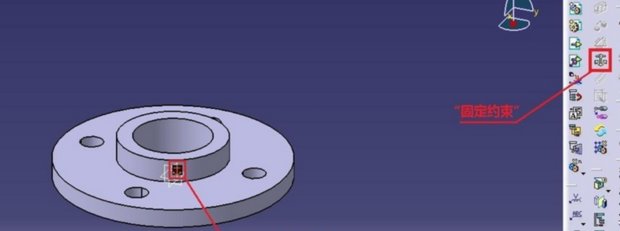

3.“固定”约束的作用是将零部件固定在图形窗口的当前位置。点击欲施加“固定约束”的零件，然后点击工具栏“固定约束”图标。

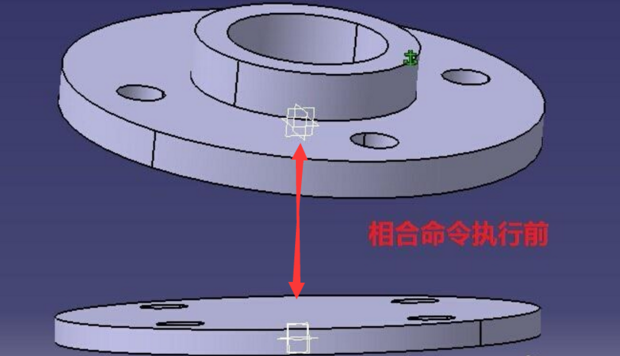

4.“相合”约束主要是使带有圆柱体（或孔）形状的轴线重合。先点击工具栏的“相合”命令。

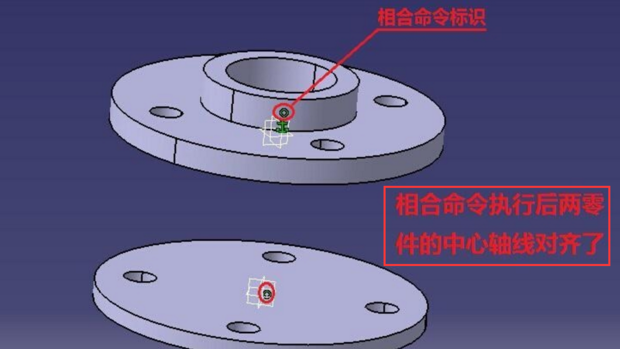

5.然后选择其中一个零件（或部件）的外圆或内孔，再选择另一个零件（或部件）的外圆或内孔。这时所选择两个零部件的外圆或内孔的轴线就重合在一起对齐了。

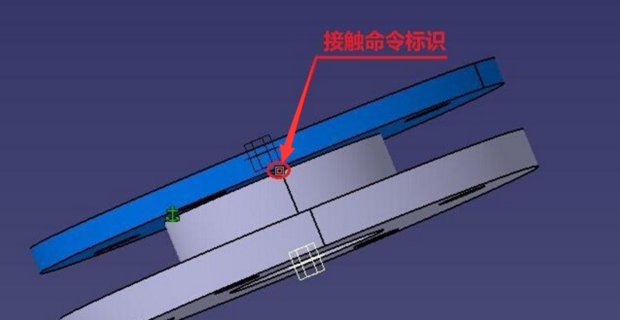

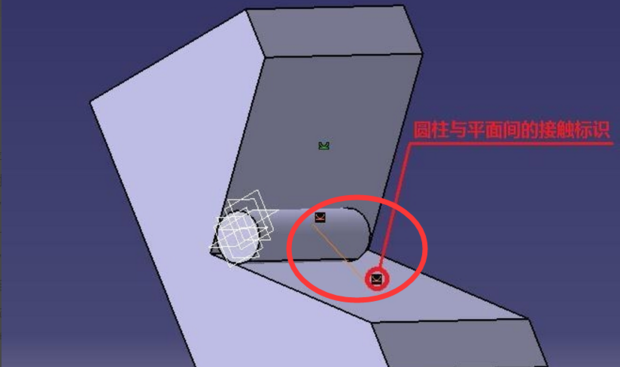

6.“接触”约束最常用到的场合是两个平面之间和圆柱（或球形）与平面之间。先点击工具栏的“接触”命令。

7.然后依次选择两个装配元件的接触元素。

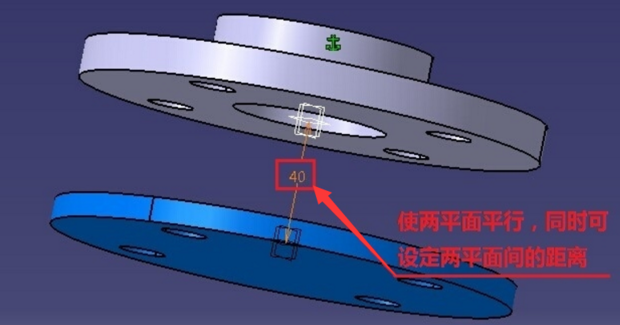

8.“偏移”约束是使两个零部件上的点、线或面建立一定距离从而限制部件的相对位置关系。先点击工具栏的“偏移”命令，然后依次选择两个装配元件的平面。

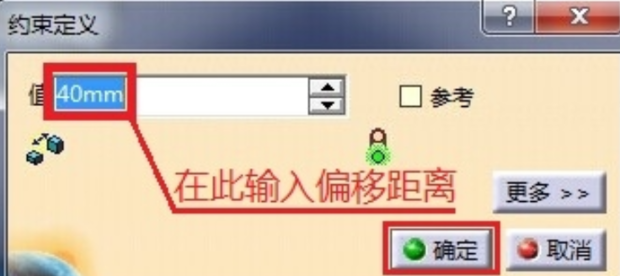

9.随后弹出的对话框中输入偏移距离后点“确定”按钮

10.“角度”约束用于设置两个平面之间的偏转角度。
