一、引言
在产品的结构分析中，一般都需要考虑其制造过程中产生的残余应力。Abaqus在非线性方面的强大优势如果能结合产品残余应力的确切数值，对于产品的结构分析会更精确，Abaqus的仿真会更加贴近实际工况。
二、铸造仿真分析

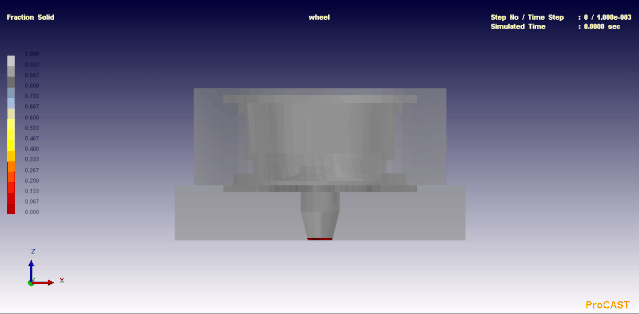

本案例基于轮毂铸造（LPDC）过程进行了简易的模拟仿真，得到了轮毂铸造后产生的残余应力，温度梯度，缩孔疏松，偏析等结果。
三、残余应力的输出
1.输出单元残余应力
从ProCAST中输出残余应力，通过脚本处理计算，最终得到基于单元的残余应力，计算方法完全按照ProCAST内部的方法，
文件从左到右依次为单元号以及每个单元所对应的应力值。
2.输出结果文件

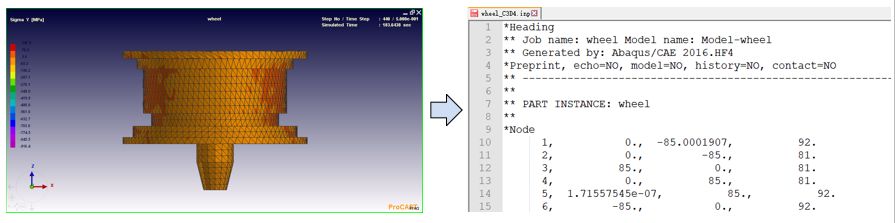

从ProCAST中输出最终以inp的格式的结果文件，确保abauqs和ProCAST用的是同一套网格单元。
四、Abaqus预定义场设置
1.导入结果文件
从Abaqus中导入上述的inp结果文件，并赋予模型材料属性，如下图。
2.装配

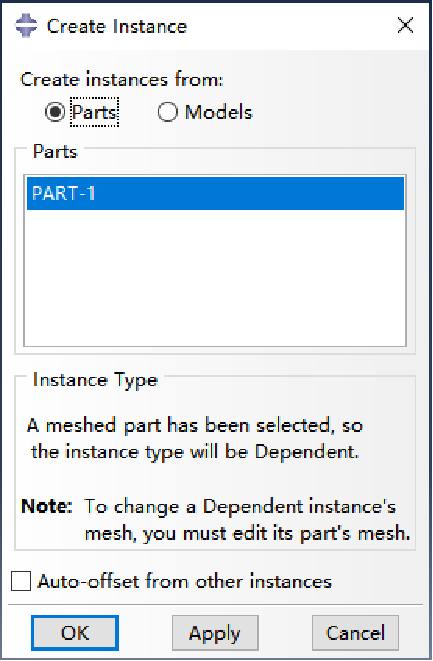

进入Assembly，添加部件，如下图。
3.定义分析步

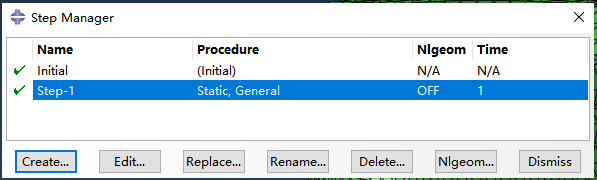

定义一个求解分析步Step，类型Static General，图下图。
4.查看部件序号
进入Assembly，打开Create Display Group查看部件对应的序号，如下图。
5.处理输入文件内容
打开上述导出的excel文件，进行一下内容处理

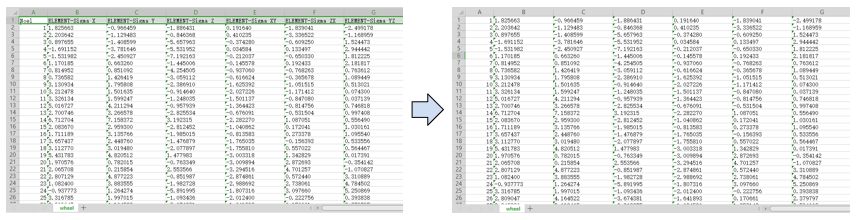

①将单元的所有应力顺序如下图排列，然后删除第一行标题
sigmax—sigmay—sigmaz—sigmaxy—sigmazx—sigmayz

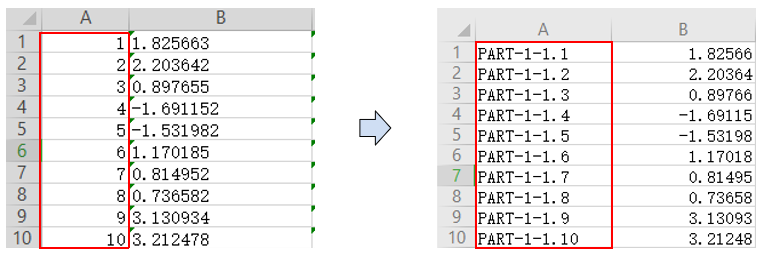

②将第一列单元号的格式改为：
“instance name.单元号”上述部件即改为“PART-1-1.单元号”
③按照上述两步更改文件，以csv格式保存，然后复制到Abaqus当前工作目录下，并且把.csv改为.dat。
6.修改inp文件
进入当前Abaqus工作界面，利用Edit Keywords来修改当前的inp文件，在在“BOUNDARY CONDITIONS”之后，“STEP”之前，将*initial conditions,type=stress,input=文件名.dat写入计算文件.inp中，如下图。
7.执行求解任务（此处忽略）
五、后处理

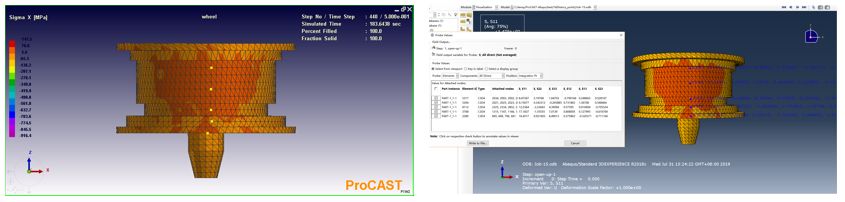

1.初始残余应力云图
2.结果对比

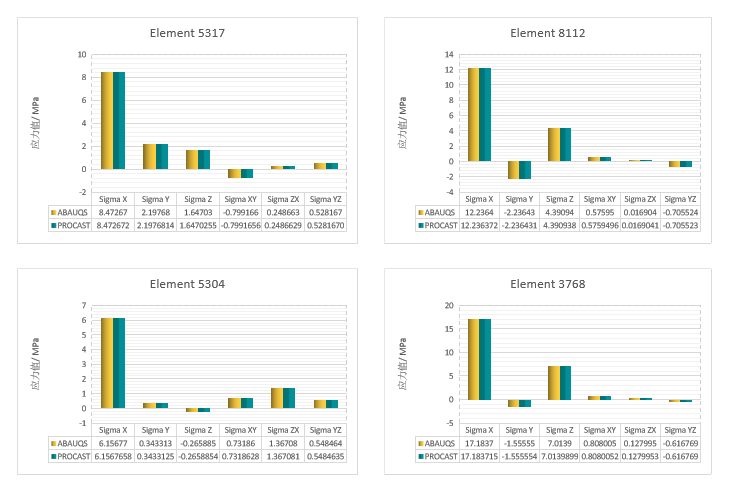

选取ProCAST和Abaqus相同的单元号，进行应力值的对比，如下图。
3.数据对比
将上述选取的单元号以及应力值进行对比，数值结果精确无误，如下图。
六、小结
本文通过一个简单的轮毂铸造后所得残余应力，并且在Abaqus中进行预定义场设置的方法和流程，仅供参考，实际制造过程的模型，网格划分以及材料，装配关系也更为复杂。
