MeshWorks—快速B柱截面变形技术

项目背景：

在汽车研发初期，需要对各种主要截面进行优化。设计师需要根据CAE分析结果，优化白车身结构，往往会需要将已经成功验证的结构应用于新车型上；类似于B柱的截面设计，可以参考已量产车型，利用MeshWorks直接对现有的网格变形，不再需要由CAD到CAE，为项目研发节省大量时间。

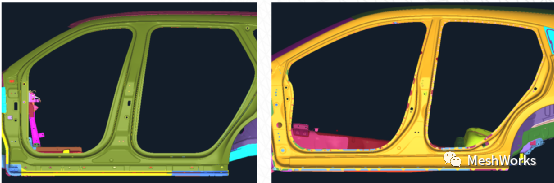

下图所示，左图为需要变形的车身，右图为参考用车身。

应用MeshWorks独有的1D Mapping功能，可以快速的对不同位置梁的截面进行变形，步骤如下：

Step 1：

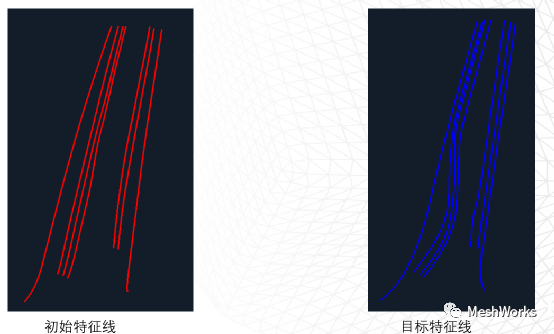

在两个车身上的B柱区域，提取相应的特征线。如果目标只有一些截面轮廓，则可以通过截面创建相应的特征线。

Step 2：

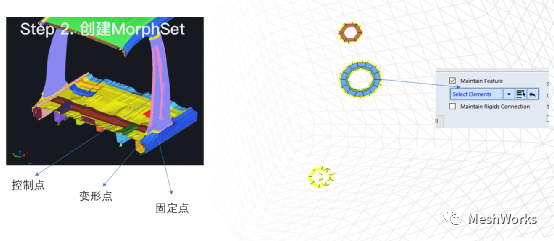

创建MorphSet，把初始特征线和变形区域节点进行关联，并且把B柱上的一些需要保持形状不变的关键小特征，如圆孔和方孔等建立集合，作为“Maintain Elements”

Step 3

Link MorphSet

Step 4

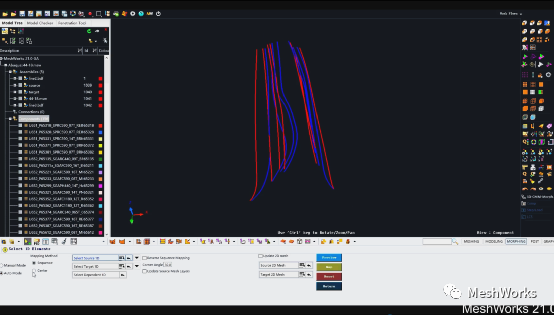

应用Mapping面板，对初始特征线和目标特征线进行映射变形

步骤视频见下：

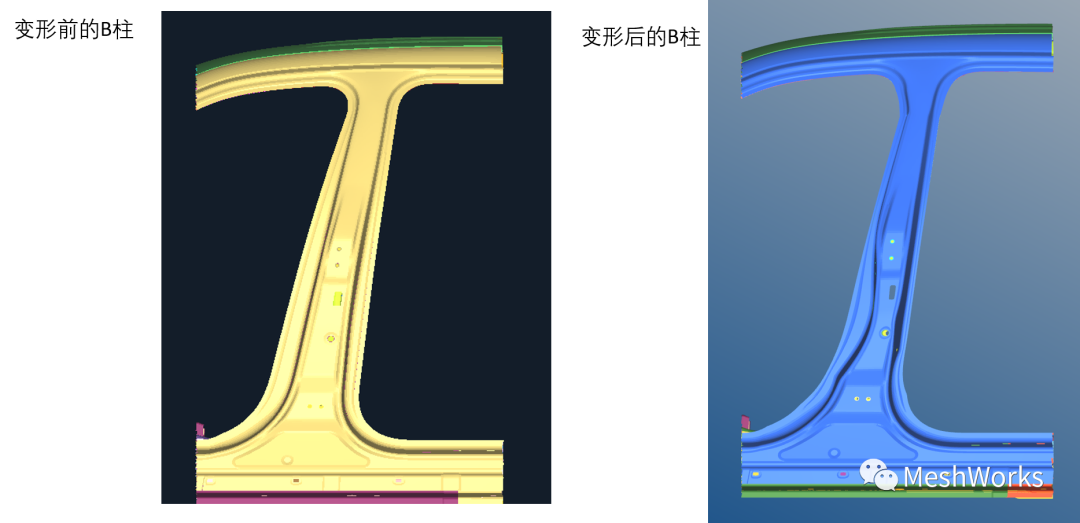

变形结果：

结论：

        整个B柱变形步骤操作的全部时间在二十分钟以内，变形过程8秒左右。

        应用此技术，MeshWorks可以通过独有的1D Mapping特征线映射的方法，灵活的改变不同位置整个梁的截面形状，在前期概念阶段为白车身断面优化提供了非常快捷的工具，再结合MeshWorks强大的网格变形和ConceptWorks工具，是新车型开发概念设计阶段不可或缺的研发利器。

MeshWorks是目前全球最先进的概念设计工具之一，秉着简单易用的理念，让CAE工程师无需学习复杂的理论和操作，即可完成高难度的建模工作！
