MeshWorks—强大的整车快速变形方法

    在汽车研发前期概念阶段,应用高效的软件工具对不同的设计方案进行快速评估迭代非常重要。在白车身第一版数据发布之前,通过MeshWorks强大的的整车网格变形功能,可以快速对base白车身模型进行多种变形方案,然后通过仿真计算迅速获得性能指标,进行分析方案优劣和迭代。此手段已经非常成熟,在国外及国内多家OEM厂商的研发流程中得到大量的应用。

     MeshWorks是国际公认的最好的网格变形工具,具有多种变形技术和方法,在整车或白车身变形领域,具有非常巨大的功能优势。

    目前,MeshWorks主要有两种整车变形方法:

  1. 采用独有的OCB&DCB (original control block & deformed control block)方法进行整车变形

  2. 采用独有的1D mapping技术进行整车变形

    本文采用的是二者结合的一种新方法,具备两种方法的优点,更简单高效。

    通常变形的目标是一些目标线条或者匹配新的造型CAS面,变形步骤如下:

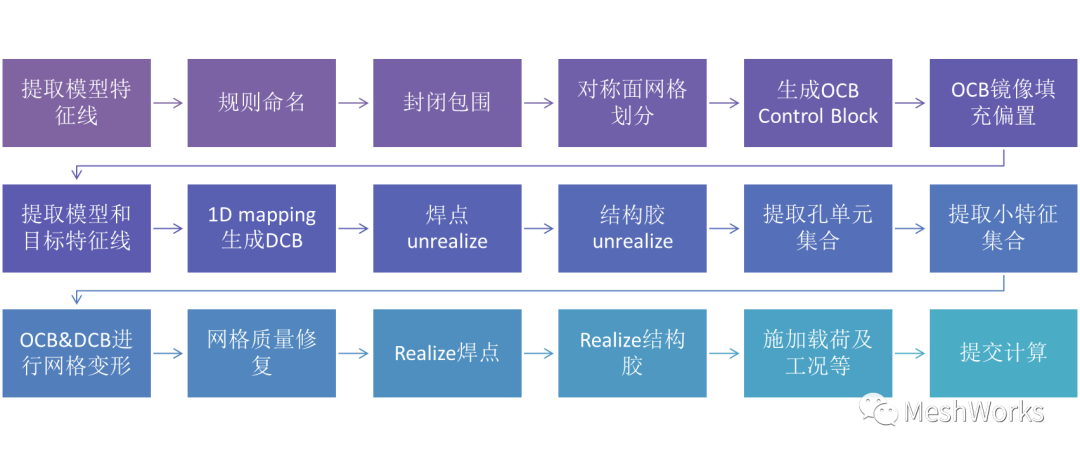

MeshWorks—强大的整车快速变形方法的图1

首先提取原model的特征线:

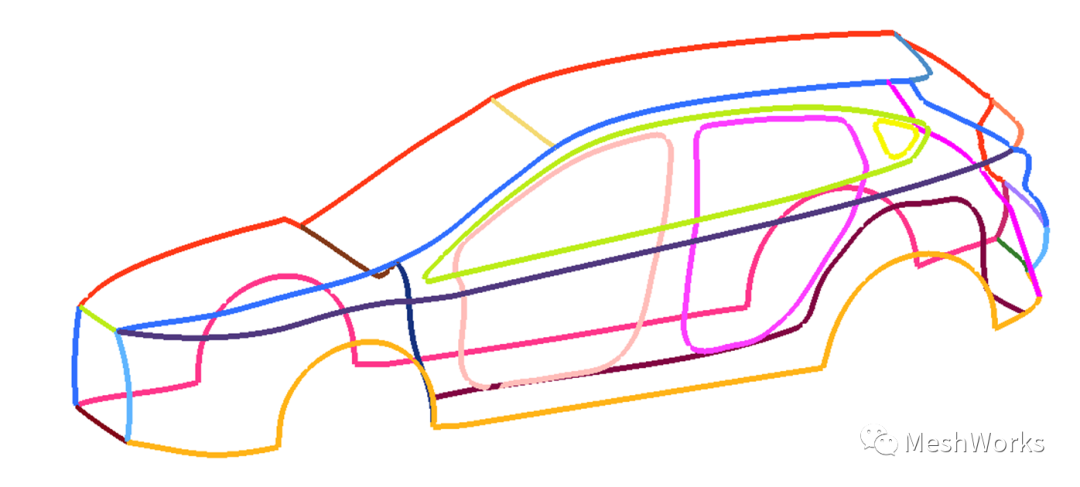

MeshWorks—强大的整车快速变形方法的图2

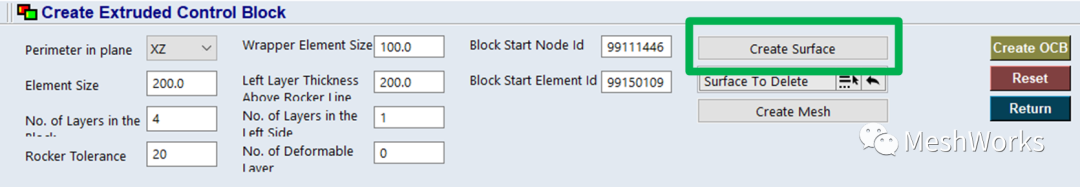

通过OCB&DCB面板创建对称面,并划分网格

MeshWorks—强大的整车快速变形方法的图3

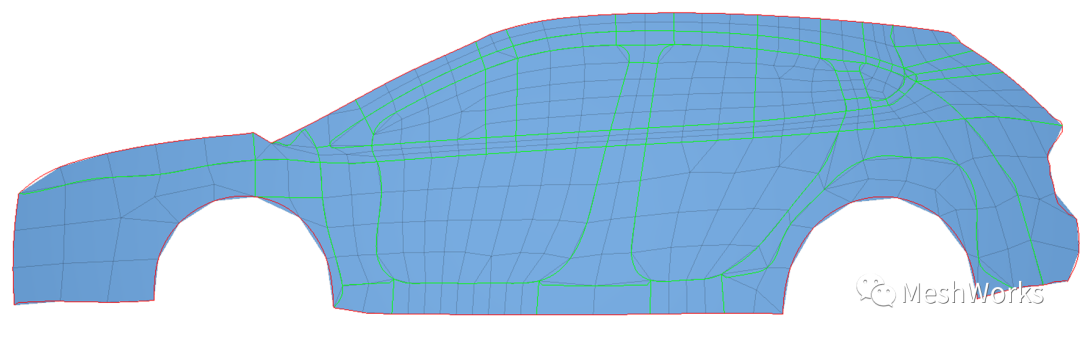

MeshWorks—强大的整车快速变形方法的图4

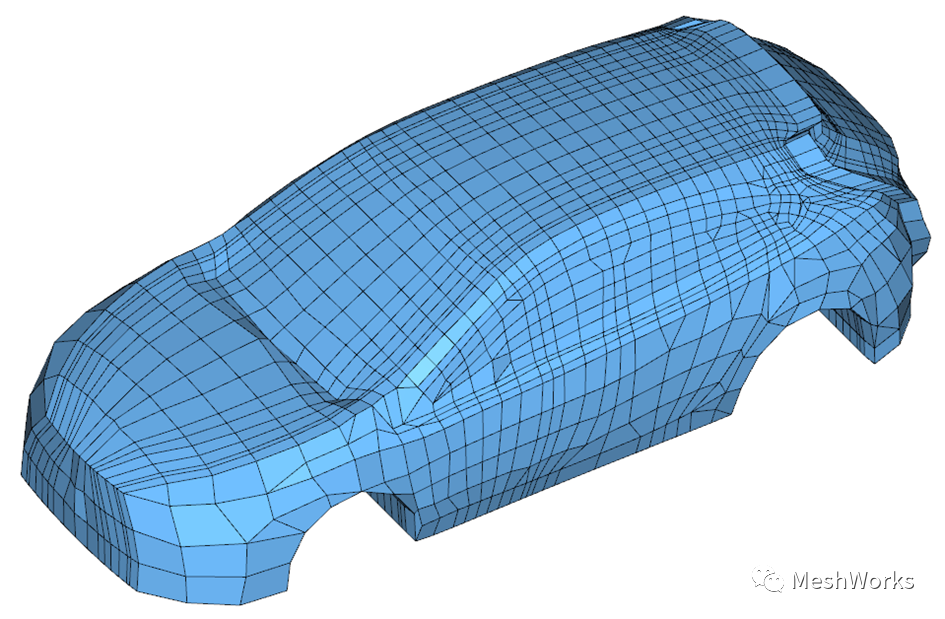

得到完整的OCB

MeshWorks—强大的整车快速变形方法的图5



再通过1D mapping的方法得到DCB:

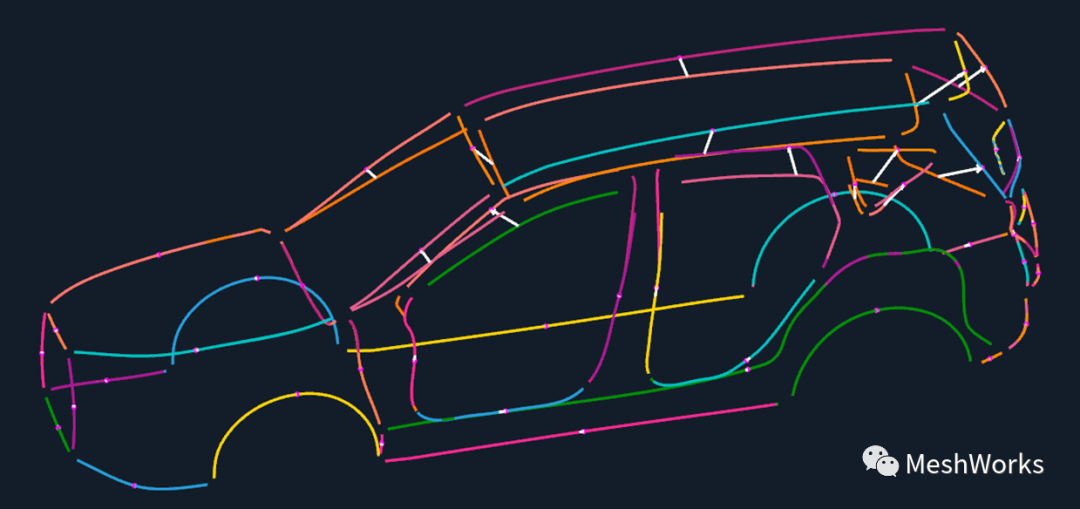

MeshWorks—强大的整车快速变形方法的图6

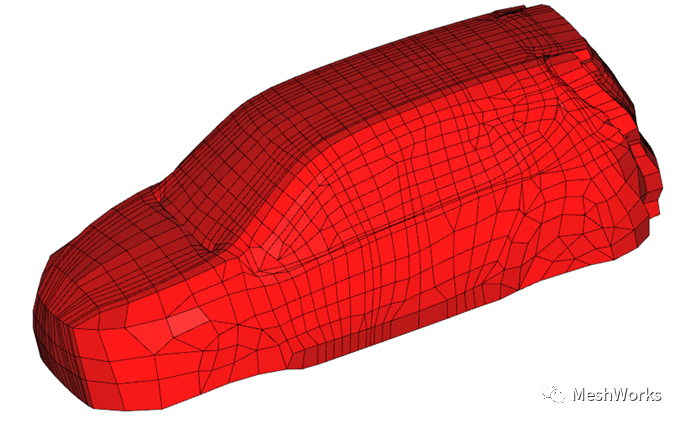

MeshWorks—强大的整车快速变形方法的图7

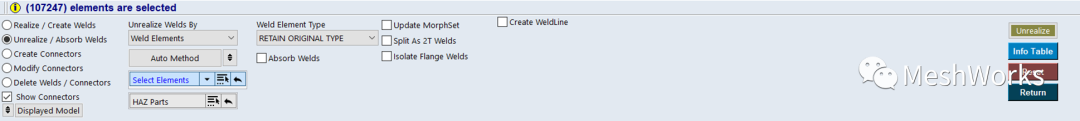

然后unrealize焊点和结构胶,以及创建小特征孔的集合set。这里通过创建set,可以使整车变形时圆孔的特征保持不变。

MeshWorks—强大的整车快速变形方法的图8

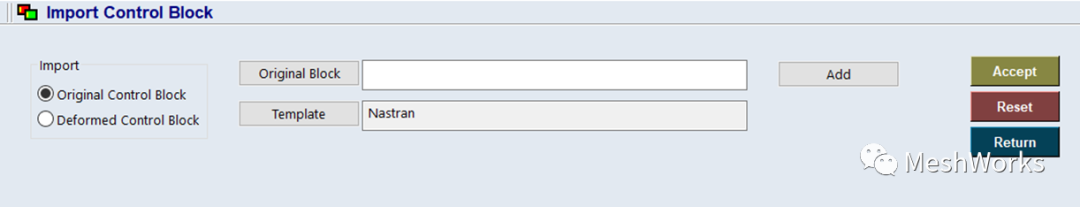

在通过impose面板导入OCB及DCB模型即可完成变形

MeshWorks—强大的整车快速变形方法的图9

变形后在进行进一步的局部调整、断面匹配、网格修复等操作,最后在realize所有的焊点和结构胶。白车身快速变形完毕,请看下面动画:

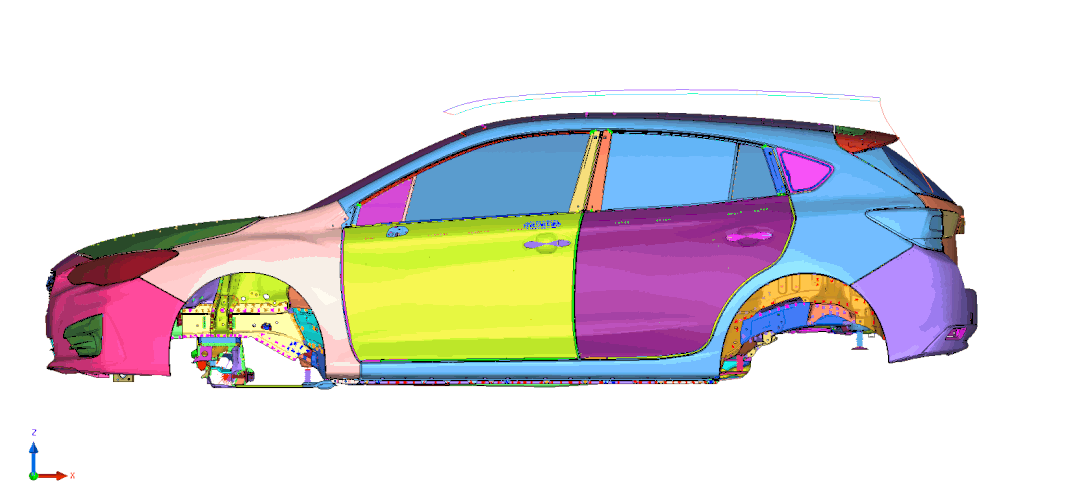

MeshWorks—强大的整车快速变形方法的图10

变形前后对比

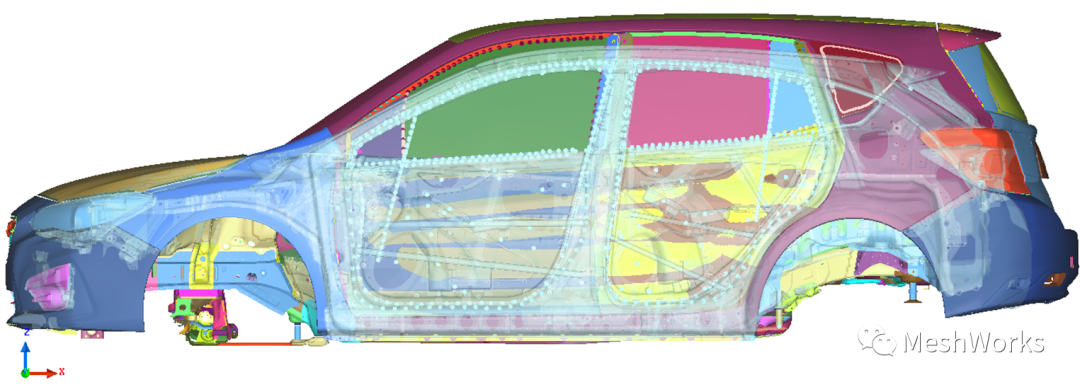

MeshWorks—强大的整车快速变形方法的图11

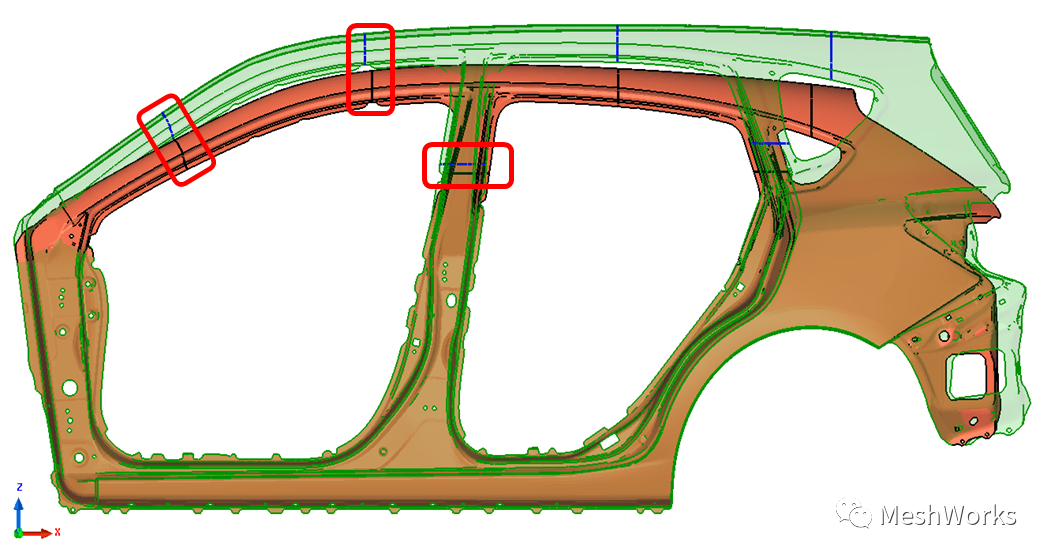

在变形过程中可以保持截面不变

MeshWorks—强大的整车快速变形方法的图12

整个白车身网格变形方法的全部时间只需要2-3天!!!

    此方法在国外著名的OEM厂商已经成熟应用,国内传统OEM厂商,新势力车企等也正在积极开始应用。该方法可以快速进行方案迭代,对于缩短新车型开发的周期具有重要价值!

篇幅所限,无法对变形方法进行详细说明,如果您感兴趣,请与我联系,孟先生,18665820511。
