ABAQUS用户子程序USDFLD应用实例


一、引言

为满足用户多样化的分析需求,ABAQUS提供了众多子程序接口。其中USDFLD可用于复杂材料模型的建模分析,例如粉末冶金、损伤分析等。本文以某药物粉末的模压为例,介绍了ABAQUS用户子程序USDFLD的使用方法。

ABAQUS用户子程序USDFLD应用实例的图1


、用户子程序USDFLD简介


     1.USDFLD即Use Defined Field,通过将材料属性定义为场变量fi的函数,来实现复杂材料行为的建模

①ABAQUS/Standard中的大多数材料属性都可定义为场变量的函数。

②USDFLD允许用户在单元的每个积分点处定义fi。

③USDFLD可以访问计算结果数据(利用GETVRM子程序),即材料属性可以定义为结果数据的函数


     2.可以采用表格输入方法或其他用户子程序,进行相关函数fi的定义


     3.USDFLD可以与CREEP、HETVAL、UHYPEL、UEXPANUHARD、UMAT、UMATHT、UTRS、UINTER联合使用,即这些用户子程序内的变量可以定义为fi的函数


     4.需要注意,USDFLD只能用于需要定义材料属性的单元


、案例解析


     1.问题描述

① 本例模拟了粉末状材料在圆柱形模具中进行压缩固化的过程

②  模拟的工艺流程包括:加载(压缩)、卸载、脱模


③  粉末体采用Cap Plasticity(Modified Drucker-Prager/Cap)材料模型,并结合USDFLD进行建模

④  不考虑压缩过程的温度变化

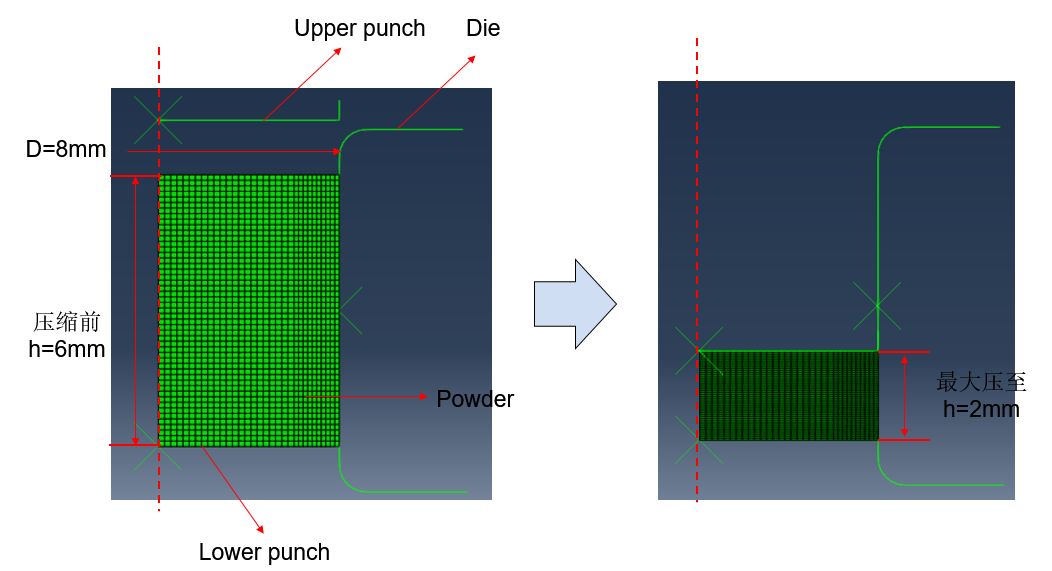

ABAQUS用户子程序USDFLD应用实例的图2

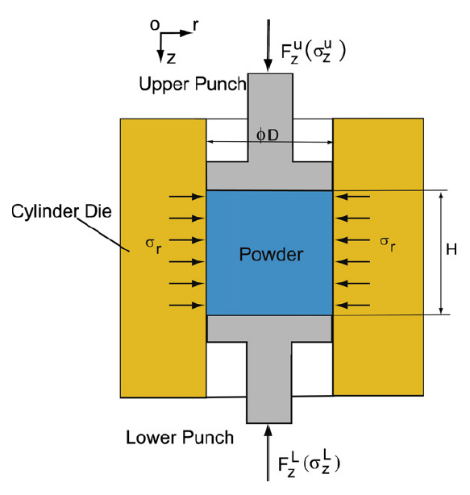

模压示意图


     2.材料模型介绍

①   粉末材料的特点

与致密材料不同,粉末材料由众多细小的颗粒构成,且颗粒之间存在空隙,在压缩过程中,粉体的体积会明显减小,密度会显著增加。另外,粉末材料的的材料属性如屈服条件、硬化规律等都与其密度密切相关。因此在仿真分析的过程中,势必要考虑粉体密度变化对材料属性的影响。

②   USDFLD在材料模型中的作用

由于ABAQUS自带的材料模型参数为固定值,难以准确模拟粉末压缩的大压缩比问题,因此需要进行USDFLD子程序二次开发,嵌入材料属性随粉体密度的变化规律,提高仿真分析的准确性。

具体方法为:将粉末材料的相对密度定义为场变量f1,并将粉末材料的弹性特性、屈服条件、硬化规律的相关参数均定义为f1的函数。

③   材料模型的选择

‐ 弹性阶段:各向同性线弹性材料模型,弹性模量和泊松比均定义为相对密度f1的函数

‐    塑性阶段:Cap Plasticity(Modified Drucker-Prager/Cap)材料模型,该模型可同时控制材料的剪切行为,压缩导致的屈服过程,以及剪切作用下的无限剪胀,定义该模型的各参数为相对密度为f1的函数

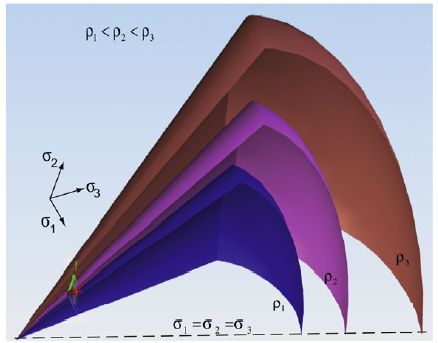

ABAQUS用户子程序USDFLD应用实例的图3

密度对Modified Drucker-Prager/Cap模型的影响


     3.操作流程

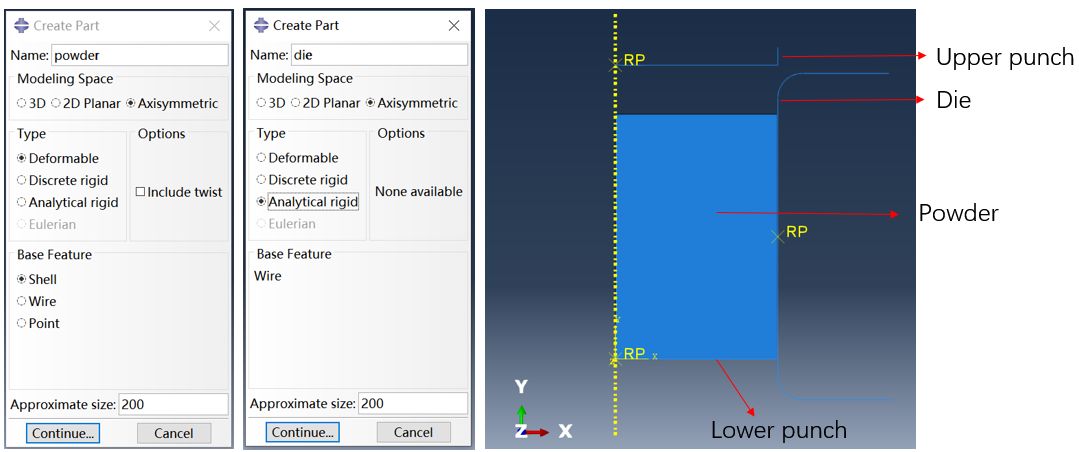

①   创建粉末体和模具的几何模型,并建立装配体。为简化计算,使用轴对称模型进行建模。粉末体建立为柔性体,模具建立为解析刚体。


ABAQUS用户子程序USDFLD应用实例的图4

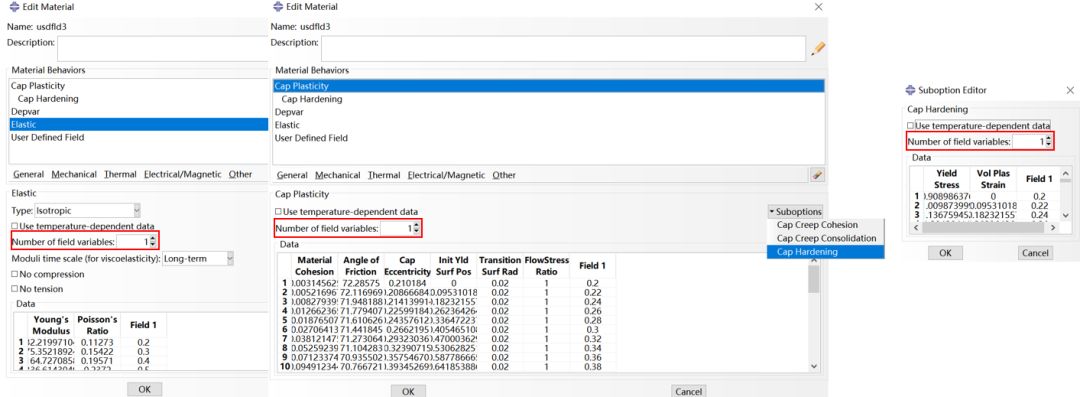

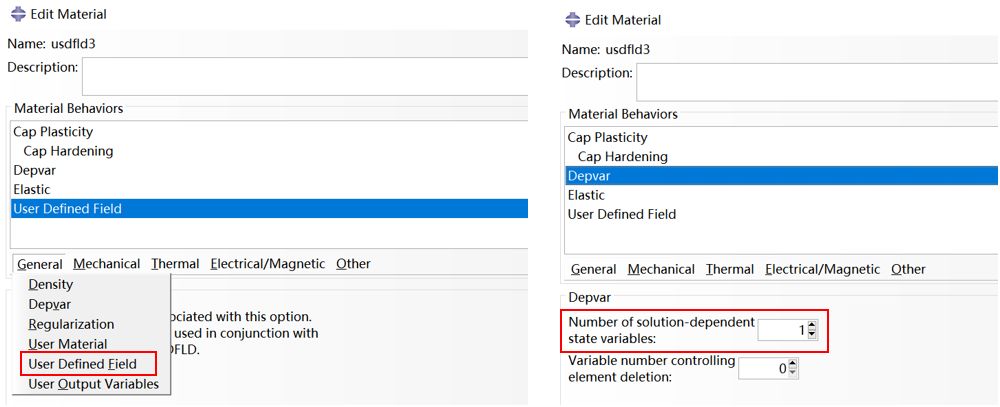

②   创建材料模型。使用USDFLD子程序需要在材料模型中选择User Defined Field,并根据程序需要,在Depvar中设置状态变量的个数。随后,定义弹性模型Elastic、塑性模型Cap plasticity、硬化模型Cap- Hardening,设置其中的Number of field variables=1,并以表格的形式输入各参数随密度的变化规律。

ABAQUS用户子程序USDFLD应用实例的图5
ABAQUS用户子程序USDFLD应用实例的图6

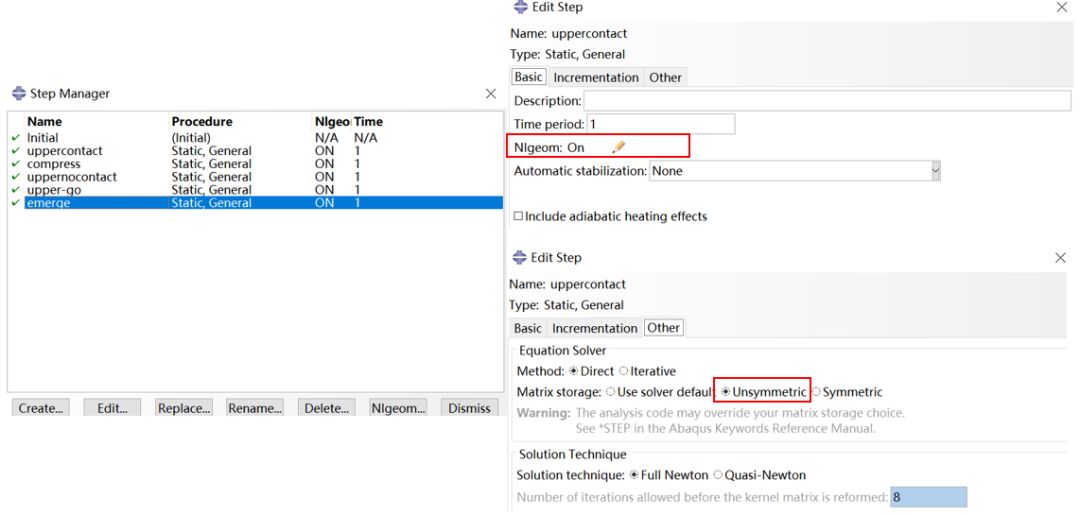

③   建立分析步,设置输出变量。根据工艺流程,分别创建压缩、卸载、脱模的分析步。选择Static General分析类型,具体参数如下图所示,其中Incrementation参数可根据收敛情况进行适当调整。为方便查看程序的运行情况,在Field Output中需选择输出场变量FV和状态变量SDV。

ABAQUS用户子程序USDFLD应用实例的图7

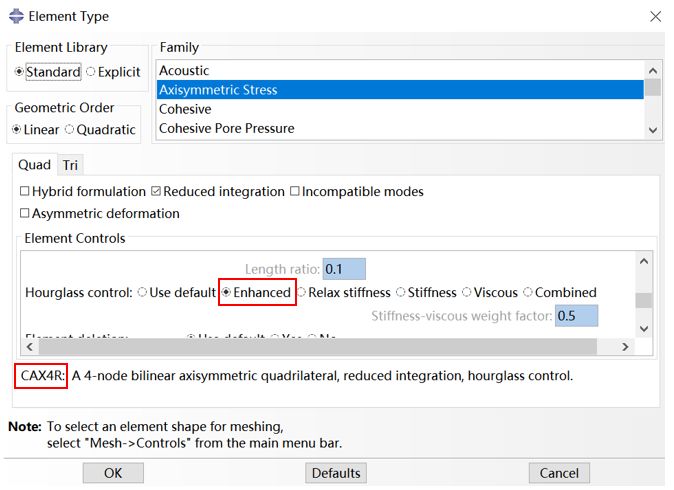

④   划分网格,设置单元类型和参数,如下图所示。

ABAQUS用户子程序USDFLD应用实例的图8

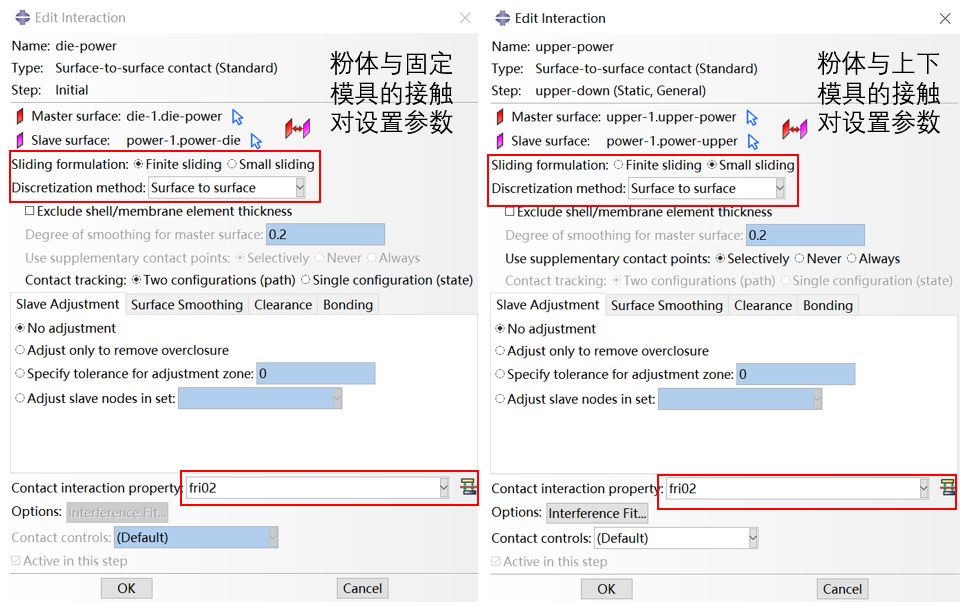

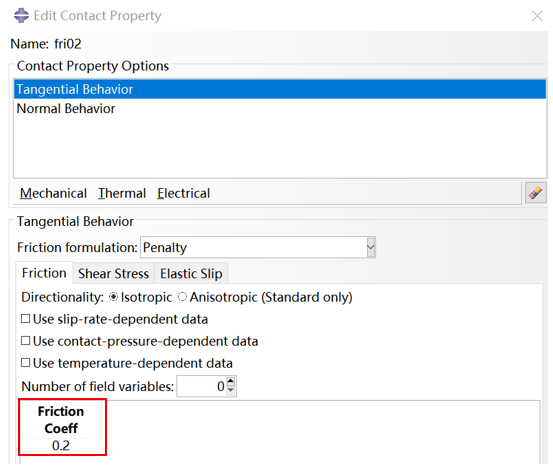

⑤   建立接触关系。采用库伦摩擦模型,摩擦系数为0.2。分别建立粉末体与上模具、下模具、固定模具之间的接触对。注意脱模过程需要将粉末体-上磨具的接触对设置为inactive状态。

ABAQUS用户子程序USDFLD应用实例的图9
ABAQUS用户子程序USDFLD应用实例的图10

⑥   施加约束。约束固定模具保持静止,根据工艺流程设置上模具、下模具的位移量。

ABAQUS用户子程序USDFLD应用实例的图11

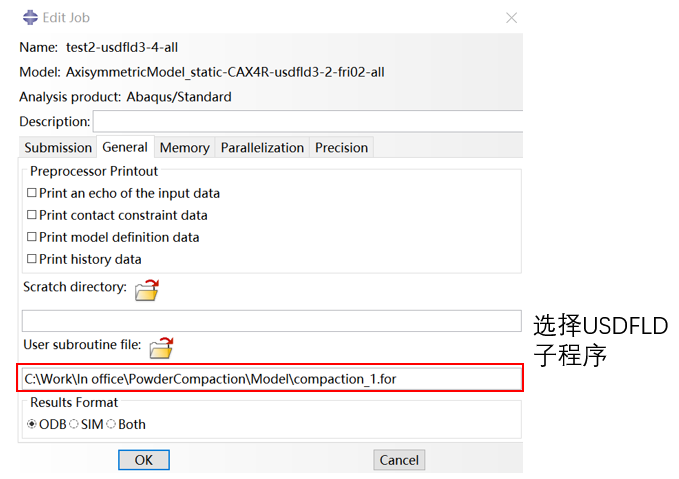

⑦   创建Job,选择USDFLD文件,设置并行计算参数,提交分析任务。

ABAQUS用户子程序USDFLD应用实例的图12


     1.后处理

ABAQUS用户子程序USDFLD应用实例的图13


、小结

在本案例中,利用ABAQUS软件的USDFLD接口进行Fortran程序编写,实现了材料本构模型参数随着模压过程中相对密度的变化而变化,从而在时间和空间两个维度上描述了材料属性的不均匀性(譬如,弹性模量在空间上的非均匀分布和在时间上的持续演化),极大的拓展了ABAQUS软件的使用范围。

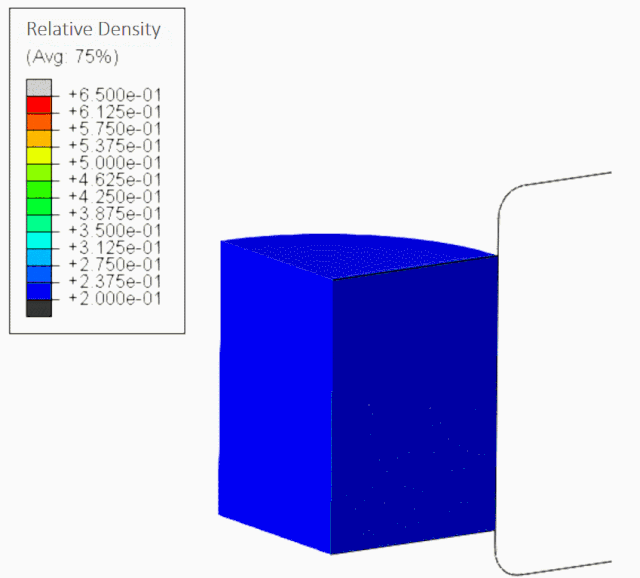

ABAQUS用户子程序USDFLD应用实例的图14
