AMESim简单实例：液压缸分析-入门

我们使用AMESim进行一个简单的案例分析，通过1、草图绘制；2、子模型选择；3、参数设定；4、仿真分析四个步骤进行仿真建模。

1、草图建立

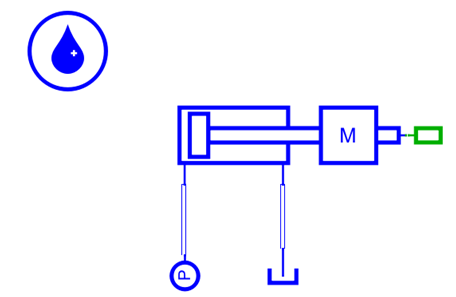

我们首先设定一个压力源，在hydraulic sources标准库里选择压力源，然后在linear actuator中选择双作用液压缸，在hydraulic sources选择液压油箱，在机械库mechanical中选择零力源，这个模块主要用于连接接口，不起约束作用。那么我们建立好的模型如下图：

AMESim模型图

这里需要注意的是，我们在任何液压仿真过程中，都需要添加 液压油符号，这个符号可以设置详细的液压油参数，比如密度、弹性模量、绝对粘度等。

2、子模型选择

由于这个模型为了进行简单的介绍，所以可以不用选择子模型，直接使用默认模型即可。

3、参数设置

①我们将压力源设置恒为100bar，作用时间从0s到10s：

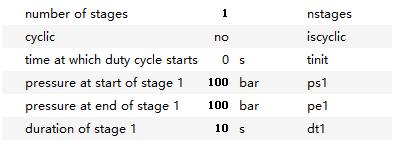

压力源参数设置

②我们将双作用液压缸的参数设置为：活塞杆直径12mm，活塞直径25mm，行程0.5m，左右死区体积分别为50cm³，液压缸有段重量为1000kg。

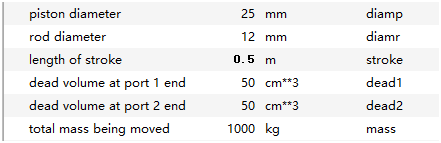

活塞缸参数设置

③其他部件，参数默认即可。

4、运行仿真：

运行仿真后，我们只关注几个常用的结果参数。

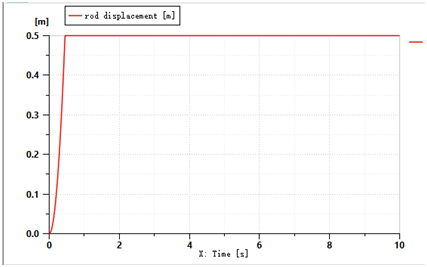

①活塞杆的位移：

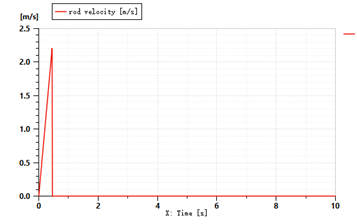

②活塞杆的运动速度：

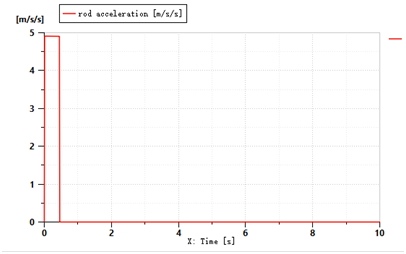

③活塞杆的运动加速度：

以上是仿真运行的结果，那么这个结果是否可靠，跟我们学习的理论计算偏差大不大？首先活塞杆的位移为0.5m，这和参数设定吻合，大概0.5s的时间达到预期位置。那么速度和加速度呢？下面我们进行简单的理论计算：

100bar=10MPa ；

左端活塞面积为πr²=3.14×0.0125²=0.00049m²；

所以活塞左端的压力为F=10E6×0.00049m²=4908N；

那么活塞杆的加速度a=F/M=4.908m/s²；

最终与我们的加速度分析结果基本一致。
