STAR-CCM+ v10.06 穿刺面修复功能：Surface Repair现新貌

表面修复工具(Surface Repair)第一版于2007年末推出，当在STAR-CCM+中表面重构（Surface Remesher）产生穿刺面时帮助用户修复表面。这是一款仅具备五到六种功能的简单修复工具。尽管功能有限，但是它还是取缔了将表面网格输出给STAR-CD(用户当时需进行一些操作)，完成修复并将其返回至STAR-CCM+的过程。在过去的8年时间里，它已从一款非常简单的修复工具发展成一款功能全面的手动表面处理工具包。它带来的好处就是是用户可以自信地从几乎任何输入中创建干净、封闭的表面。不足之处主要存在于项目初步实施阶段：我们没想到这款工具会变的如此受欢迎和强大，坦率地讲，我们的GUI (图形用户界面)并未做好应付这种情况的准备。鉴于此，我们决定对这款表面修复工具进行改造，让其焕然一新。因此，从去年早些时候，我们的西雅图办事处成为了表面修复工具(Surface Repair)的改造及持续开发中心。

我们开展此项目的目标是在保持其原有功能的基础上，通过减少鼠标点击和移动让整个操作流程变得更简单，同时让这款工具更直观。我们相信我们已在即将于万圣节前后发布的STAR-CCM+ v10.06中实现了这个目标。在今天的文章中，我想回顾并重点描述一下其中的一些主要变化，以帮助您马上开展工作。

让我们了解一下新功能和特点。

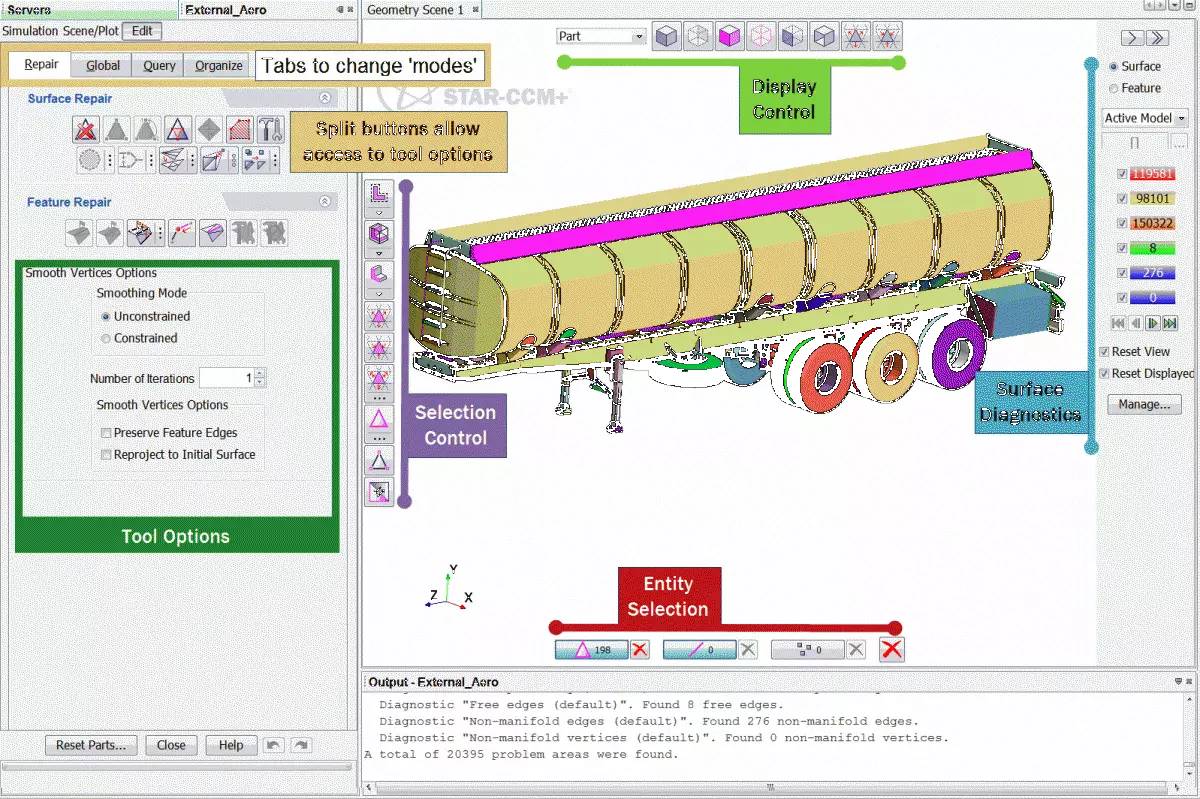

你将注意到的第一个特点(见上图)就是显示窗口周围的空间现已用于“通用”工具栏，即显示控制(Display Control)、选择控制(Selection Control)及选择方案(Selection Options)。这些是先前所有表面修复模式的选项。如此布局的主要优点是可以在处理模型时大幅减少鼠标移动距离。将这些按钮布置到显示窗口(scene)周围的另一个好处是我们可以在侧边安排一整条新菜单选项。有了这些新的屏幕空间，我们就能够将所有修复选项嵌入到修复工具之下。此外，在Global选项卡中，我们布置了压印(imprint)、投影(project,)和一些其它操作工具，因此GUI显得更加整洁，且无需上下滚动寻找各种选项。

修复模式已被选项卡替换，目的首先是减少点击量，其次是改进工具的组合。

Repair选项卡是面向低水平操作设计的，手动操作的工具类型，如补洞(fill holes)、拆面(split face)及标记特征曲线(mark feature curves)等。在Global选项卡中，您会发现更多部件/部件表面层级的操作，如压印(imprint)或投影(project)等。Query选项卡能够很好帮助您了解诸如面积、距离及漏洞等项目。在之前的版本中，整个Query选项卡只是一个单一的按钮，用户甚至不知道自己可以进行诸如面到边测量或找出一个面的法向量等操作。最后，我们增设了Organize选项卡，利用该选项卡，用户可以重命名和重组零件表面或边。

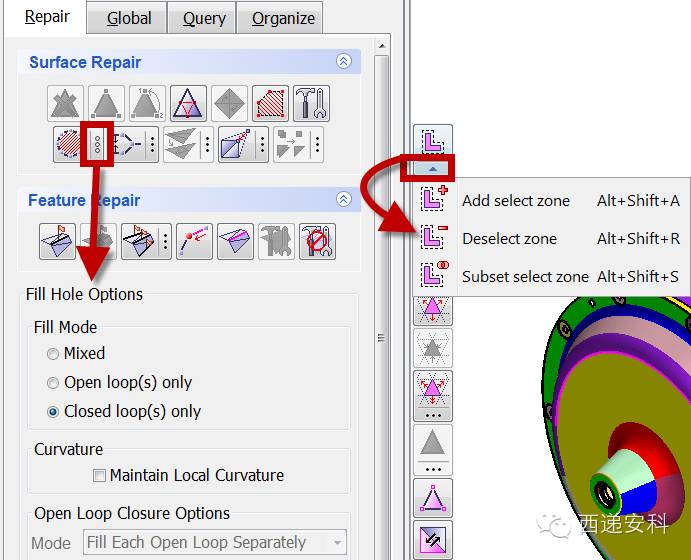

以上就是一些主要的用户界面变更，但新版本也做了一些功能性改进，如下图所示。首要的变化是诊断面板和着色选项始终可见，当压印(Imprint)做的不好或变换程度过大时，您立即就能知道。在之前的版本中，操作这些带有选项的按钮是一个繁琐的点击过程，因为您需要点击右键选择OK，或点击右键改变模式。每一种方法都需要太多的点击量，比如补洞或区域选择操作。在新版本的表面修复工具(Surface Repair)中，我们花时间改进了选项按钮的工作方式。现在，补洞和缝合边按钮在右侧带有省略符(ellipsis)。如果用户展开省略符，该按钮的选项会显示在侧边栏，无需在您每次想改变选项时再打开和关闭面板了。对于像区域选择这样的按钮，我们选择了拆分按钮的方法，让您仅点击一次即可显示出各种不同的选项，然后选择并将其激活，帮您省去一些点击量。

热键是过去几年我们一直激烈争论的话题，主要是因为我们的显示(scene)与表面修复存在冲突。我们都希望能够回到过去以阻止冲突的发生。我们转而向Arnold求助，但他没法提供帮助，所以我们只能自己解决这一问题。在使用数年后再改变快捷键是一个痛苦的过程，但最好的方法就像撕掉邦迪一样，你必须非常迅速的将它撕掉，之后再来一勺糖以缓解疼痛。虽然只有几个冲突，但是他们让人头痛不已，例如“R”键同时设定为重置视图及重构所选区域，“S”键被设定为查看模型一侧以及拆分所选表面。在新版本中，我们修改了表面修复热键，如此他们不会再与显示(scene)热键相冲突。

上表列出了已修改的使用频率最高的热键。

在我使用新版表面修复工具的第一个小时里，我的进程有点慢，因为我必须不停地将鼠标放在按钮上获取热键。但当使用热键数次后，我开始能够自如使用新热键。第一天还是让人比较烦恼，但这都只是临时性的。让我感触最深的是所有的新热键都很有用，而且我发现我在标准删除特征的过程中的点击量下降了一半。

这篇博文较长，包含了很多信息，但这只是冰山一角。新版表面修复工具带来了一次颠覆性的再设计，同时在STAR-CCM+ 中突破性引入全新图形用户界面。无论您是长期用户或第一天使用这一改版后的表面修复工具，都能快速上手，使用自如，它必定会加快您的工作效率，为您节省大量工作时间。我们乐于倾听您的想法。
