UG NX装配图和爆炸图学习图文笔记

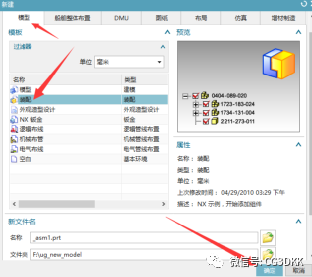

新建模型_选择装配,进入装配视图.或者在打开的建模或其它视图中,在启动下拉菜单中,切换到装配视图.

在装配视图中,右则的装配导航器,可以看到装配的零件

在约束导航器,可以看到组装的约束

调出装配工具条:

添加要装配的组件.在选择部件下方打开后面的文件夹按钮,打开要加进来的模型图.然后在装配位置,指定图形要放在哪个位置.在放置如果勾上移动,在添加组件时,可以在视图中移动光标移动放置的位置.如果添加进来的组件有需要多个,在数量处输入数量.

添加组件菜单中,放置选项勾上约束,可以在添加进入时,创建约束的方式.

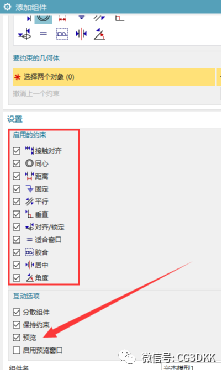

在设置中勾上如下项,可以预看到效果和启用一些自动吸引的约束.有利于放置图形.

可以同时选中多个组件,一起添加进装配视图.

移动组件,打开移动组件菜单:选择要移动的组件图形,可同时选多个,然后激活指定方位,就会显示一个移动坐标系,拖动它的轴就可以移动.类型选择动态.

拖动坐标系上的圆球可以旋转的方式移动.

在移动组件,指定方位后面的点按钮,可以打开点菜单,设置要移动的坐标位置.如果要移动复制,则在复制模式选择复制.

在移动菜单的变换方式选择以点对点的方式进行移动,选择好出发点和目标点,可使两个图形的两个点移动到对齐在一起.

使用角度的类型方式进行移动.选择以哪个方向为轴心进行旋转移动.然后输入要旋转角度的度数.如下图:

另外还有以距离等等方式进行移动.

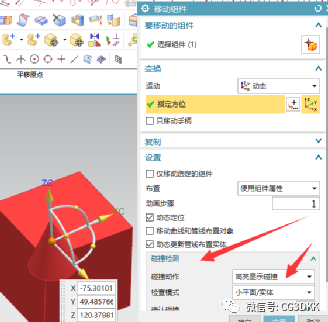

在移动菜单中的设置_碰撞检测,碰撞动作处选择高亮显示碰撞,那么在移动几何体时,如果碰撞到了其它图形,就会以变色显示.

隐藏和显示组件:

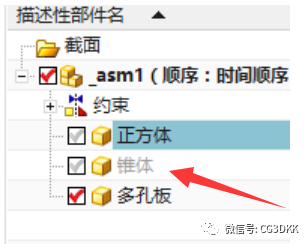

在单击组件图形时,显示一个隐藏按钮,单击它可隐藏组件.或者在左则栏中单击组件名称前面的勾,组件名称变成灰色,也可以隐藏.另外右键_选择隐藏也可以.

同时选中多个组件,右键隐藏可以快速隐藏多个.

设为工作部件,选中组件,右键_设为工作部件.可以把单个或其中的一些组件设为工作部件,在使用命令时,只针对设为工作部件的组件起作用.其它没有设工作部件的就会灰色显示.

如果不设工作部件,在使用一些操作时,例如拉深,会应用到所有的部件.

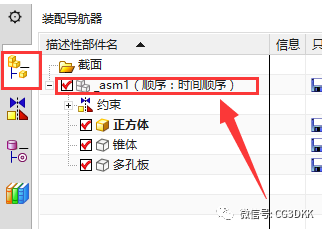

在设为工作部件后,操作命令完成后,要把工作部件设回原来普通的部件,在左则导航器中,双击,注意是双击第一行,如下图,即可.

或者双击如下图的文件名,可隐藏全部组件,然后再双击要显示的组件名,显示要显的组件.这样就可隐藏全部,而显示单个.

右键如下图名称,选择显示,可显示全部.

在视图中的组件,右键,选择在窗口中打开,或者在左则导航器中右键打开菜单,选择在窗口中打开,可以单独在窗口打开一个组件对它进行编辑,编辑好关闭窗口,回到组装视图.

装配命令按钮:

打开装配约束菜单.类型:第一个按钮接触约束,它又分别有接触和对齐两种方式.

然后选择要对齐的两个面.它们就会互相贴齐在同一个线上.

然后再切换到对齐类型,选择要对齐的两条边.

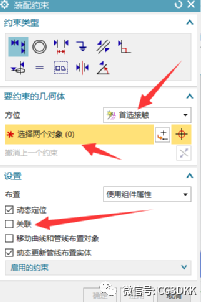

在如下菜单,设置上如果勾上关联,那经过装配约束的两个组件会组合在一起,如果移动就会一体的被移动,如果不要组在一起,需要单独移动其中的某一个,则去掉关联的勾选.

注意,这个按钮是反方向,不是撤销.

在如下图,左则栏,可以看到约束的类型和约束关系.

约束菜单,第三个按钮,距离约束:可约定两个组件面与面之间的距离,在备选解按钮,可以切换要对齐的面.

固定约束,约束之后就不能移动.

等尺寸约束:尺寸相等,约束成功,显示绿色的约束线,尺寸不相等,显示约束失败的红色线.

胶合约束:选择两个要约束的组件之后,要点菜单中的创建约束,它们俩就会约束在一起,类似于组合.

中心约束,有些类似于中心对齐:

1对2,表示1为中心,后面两个分别对称对齐.选择组件时,是选择组件的面.

2对1,表示前面两个图形,以第三个为中心,对称对齐

2对2,是选择了前面两个组件的面之后,在第三个组件,选择第三个组件两边的两个面.前面选择的两个组件,以第三个组件的两个面之间的中心对齐.

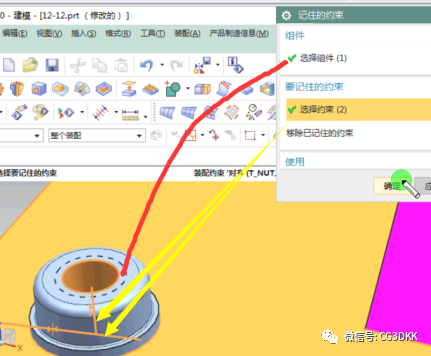

记住装配约束功能.在菜单,组件位置_记住装配约束;打开记住的约束菜单,如下图,在选择组件,选择一个约束好的组件,然后在要记住的约束,选择刚选定的这个组件相关的约束线.确认.必须是同一个组件才能使用它的记住约束.

设置了记住约束之后,就再添加同样的组件进来装配视图,确认后就会出来这个组件之前记住过的约束菜单.必须是同一个组件才能使用它的记住约束.

在添加组件按钮下拉按钮中,有阵列装配和镜像装配.或者在菜单,装配_组件_阵列组件.用法和建模时的基本一至,就是把组件阵列出很多个.

另外要注意的是阵列中的参考阵列类型:在阵列组件菜单,在选择组件处选择要阵列的组件,阵列定义中选择参考,参考原来建模的模型中阵列出来的效果.那么要阵列的组件就会沿原来建模的阵列效果来阵列.这个有错,不生效.

自下向上装配:把零件单独绘制好,每个零件一个文件,然后添加进来装配.

自上向下装配:

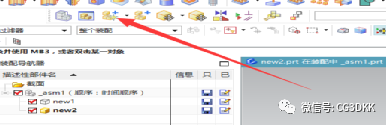

在添加组件的下拉菜单中,有一个新建组件,可以新建一个子的组件:

如下图,新建了两个子组件:

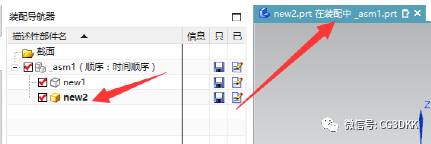

双击子组件名称,激活为工作部件,

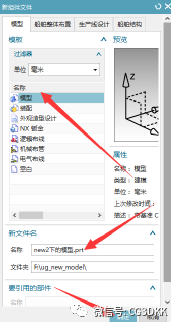

子组件激活为工作部件之后,再可以在这里面新建组件按钮,选择新建模型.

然后在模型里面就可以创建模型.

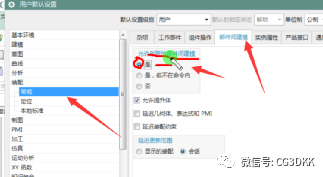

关联设置:

爆炸图:

调出爆炸图按钮,或者在菜单-装配_爆炸图:

新建爆炸图,在新建之前,必须打开一个装配好的图:

在新建爆炸图,给它起一个名称,确认.

然后编辑爆炸图,就是把组装好的图形拆散.选择要拆分的部件,按光标中键确认,就会自动切换到移动对象.然后选择要移动的轴向,按中键确认,然后拖动移动坐标系或者输入指定距离,对它进行移动.移动好之后,按下shift并框选移动好的部件,即可完成一个部件的爆炸,然后继续用同样方法,再操作另一个部件.全部完成后,按菜单上的确认,完成.

或者在如下图位置可选择轴向:

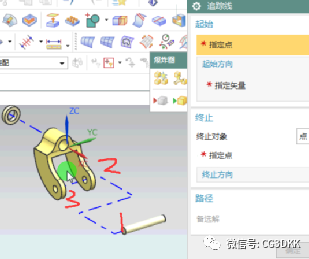

在标示踪线时,按位置的顺序选择指定点即可.

这里切换到无爆炸,图形就会还原到没有爆炸之前的装配图.或者使用删除爆炸,就会删掉.

使用自动爆炸,选中要炸开的单个部件,输入要炸开的距离,确认.

把创建好的爆炸图做成工程图纸:

需要在爆炸图页面,保存一个视图,到时就把这个视图制成图纸,在菜单_操作_另存为,打开另存为菜单,输入这个视图的名称,并记住这个名称,如下图:

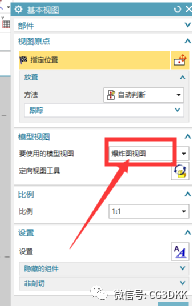

然后在这个爆炸图视图中的启动下拉菜单中,进入制图:新建图纸,建好图纸之后,在打开基准视图,和前面制图纸的操作步聚是一样的.只要注意,在选择投影视图时,选择前面保存视图时保存的名称的视图,如下图:

然后投影到图纸即可.

在制图里面,菜单,插入_注悉_符号标注.可以在图纸上添加一个序号的符号.注意在指定位置之前,需要先输入文本.

如果是需要创建带引线的符号标注,输入文本后,需要在指引线,激活选择终止对象,再指定位置.如下图:

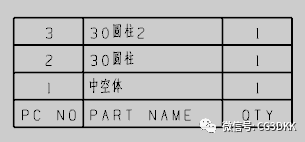

在插入_表_零件明细明,会自动计算零件名称和数量.直接显示.也可以修改它
