Creo如何创建塑料瓶？

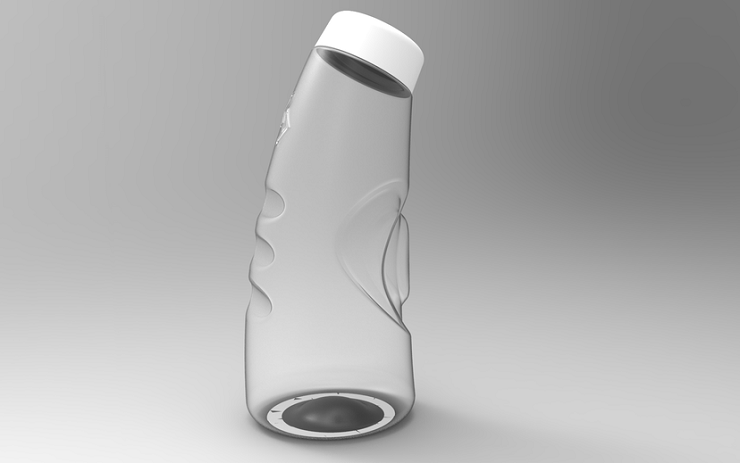

最终结果如下图所示。

方法：

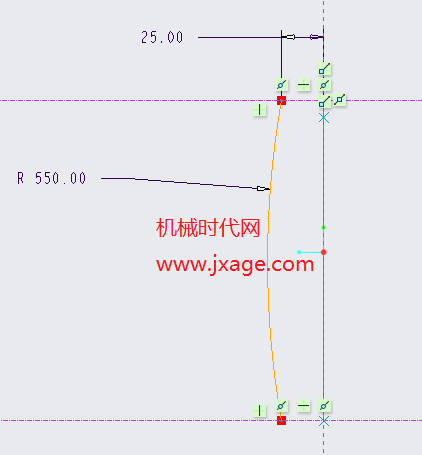

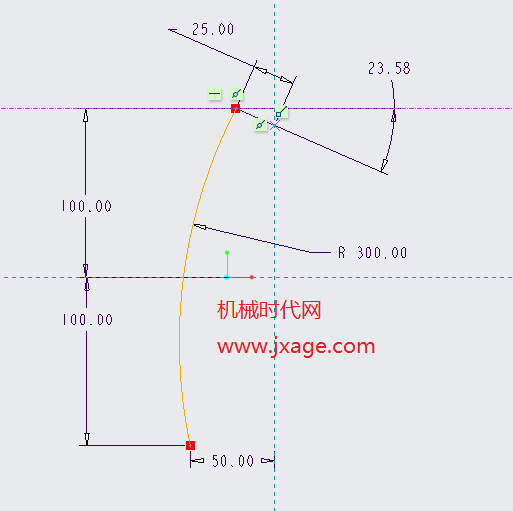

1.在FRONT平面绘制如下图所示的草图。

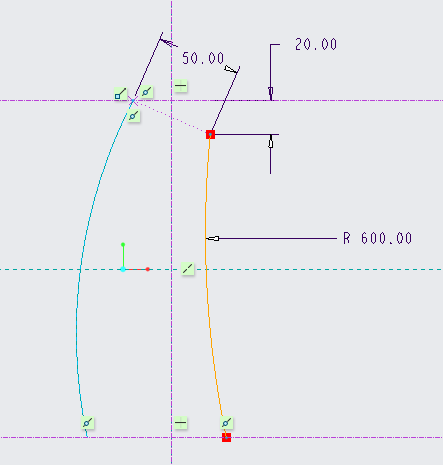

2.在FRONT平面绘制如下图所示的草图。

3.在RIGHT平面绘制如下图所示的草图。

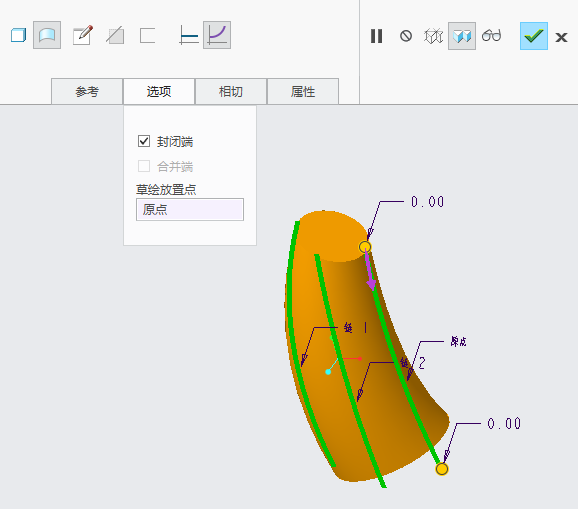

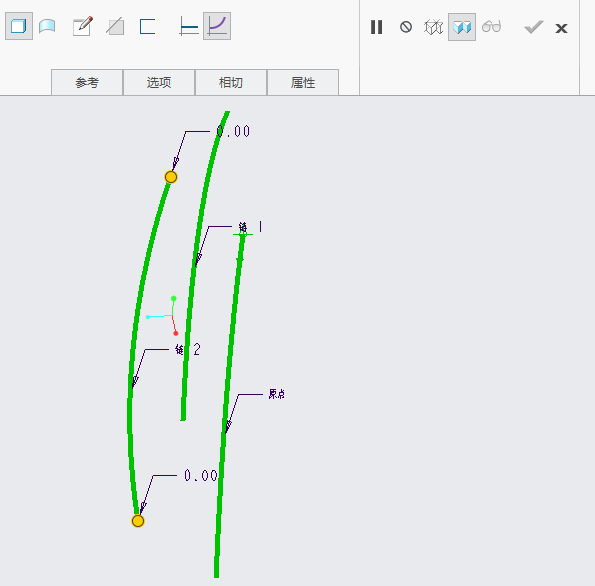

4.点击扫描按钮，依次选择上面创建的3条曲线，类型选择“扫描为曲面”，点击草绘按钮进行草绘环境。

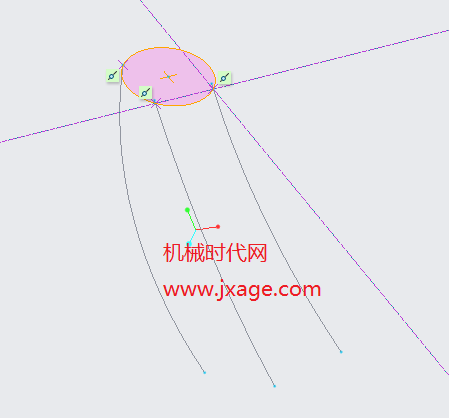

绘制如下图所示的草图作为扫描的截面。

点击选项，勾选“封闭端”，点击勾号完成。

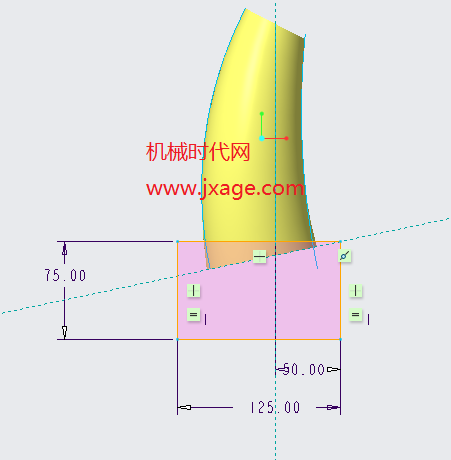

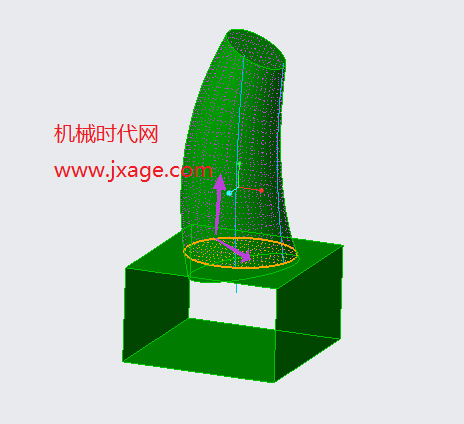

5.点击拉伸，类型选择“曲面”，在FRONT平面绘制如下图所示的草图。

选择对称拉伸。

6.按住Ctrl键依次选择扫描曲面和拉伸曲面，点击“合并”。

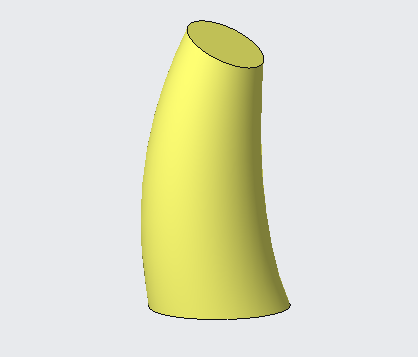

合并完成后如下图所示。

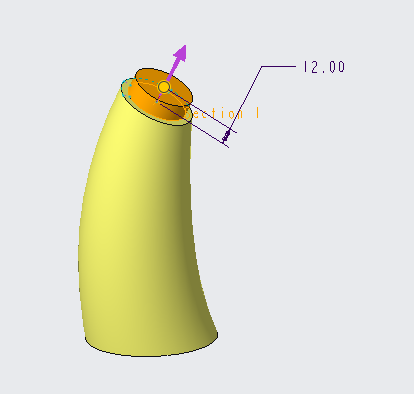

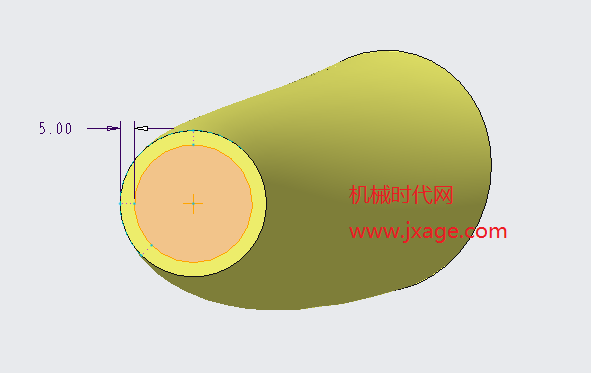

7.点击拉伸，绘制如下图所示的草图。

拉伸高度12mm。

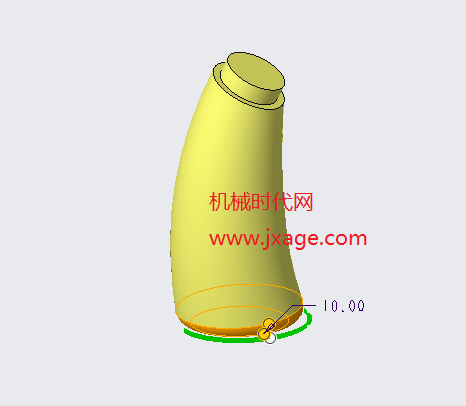

8.倒圆角。

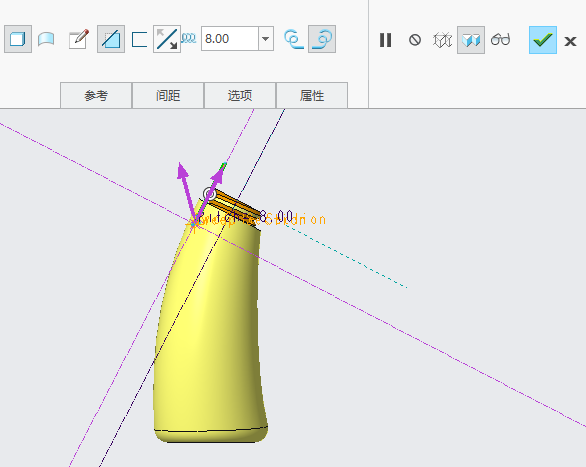

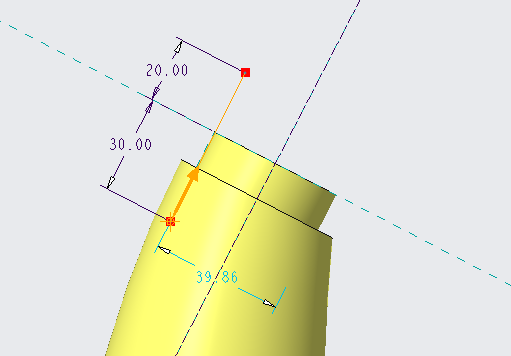

9.点击螺旋扫描，在FRONT平面绘制如下图所示的扫描路径。

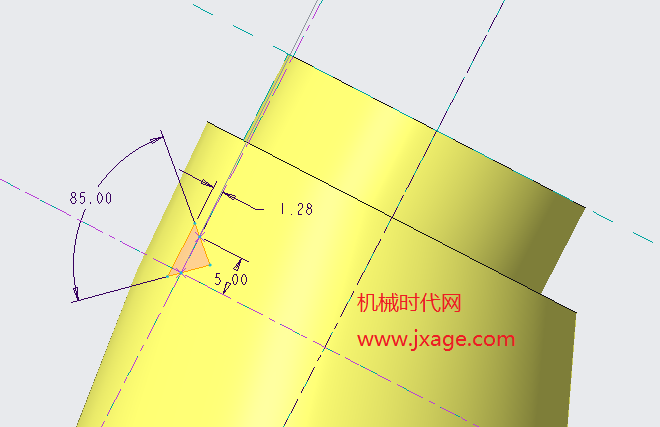

绘制如下图所示的草图作为扫描的截面。

设置节距值为8。

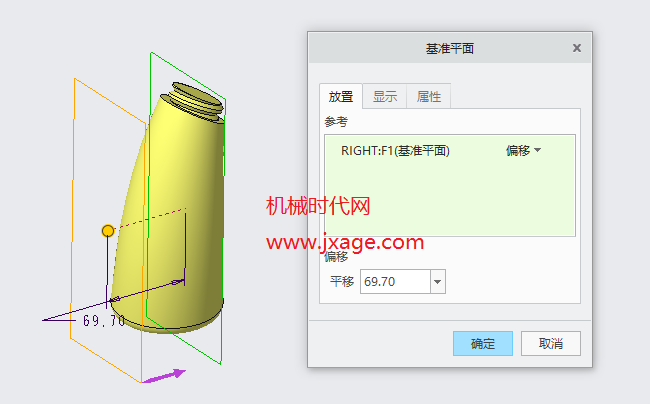

10.创建基准平面DTM1。

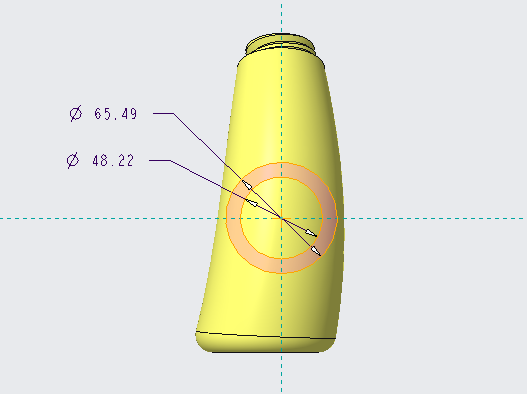

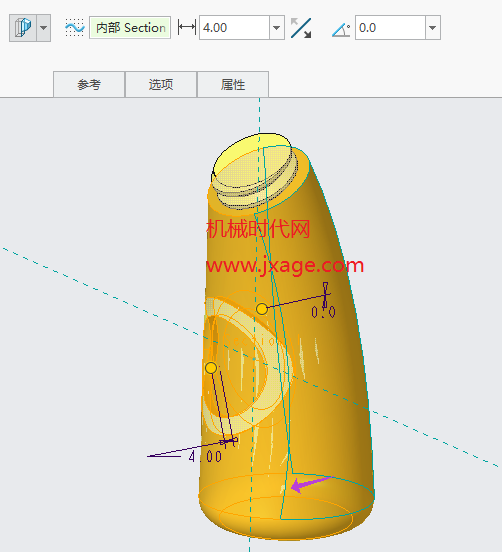

11.选择扫描曲面，点击“偏移”，点击“编辑内部草绘”，在RIGHT平面绘制如下图所示的草图。

偏移类型选择“具有拔模特征”，偏移值为4mm。

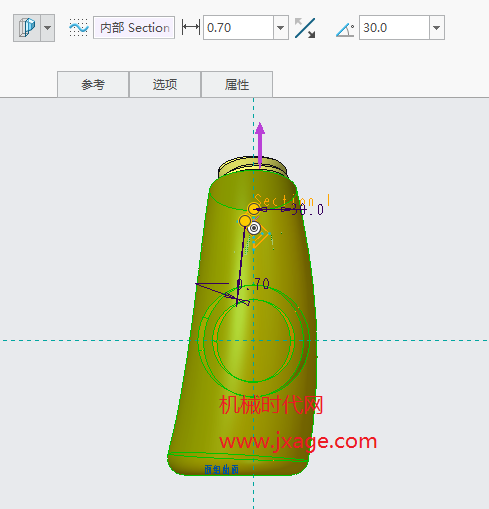

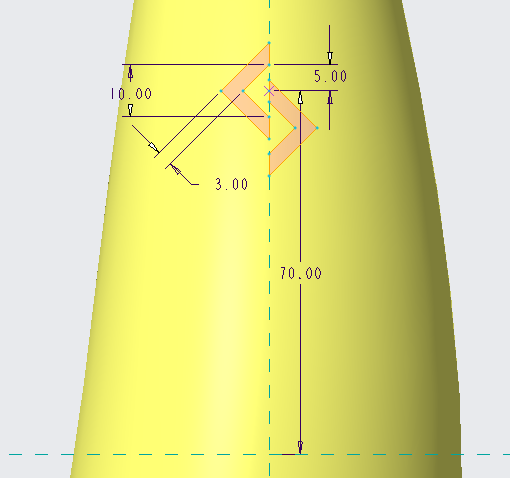

12.再次选择扫描曲面，点击“偏移”，点击“编辑内部草绘”，在DTM1平面绘制如下图所示的草图。

偏移类型选择“具有拔模特征”，偏移值为0.7mm，拔模角度为30°。

13.倒角。

14.倒角。

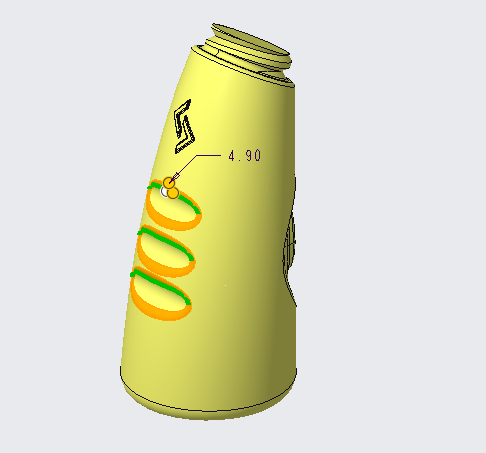

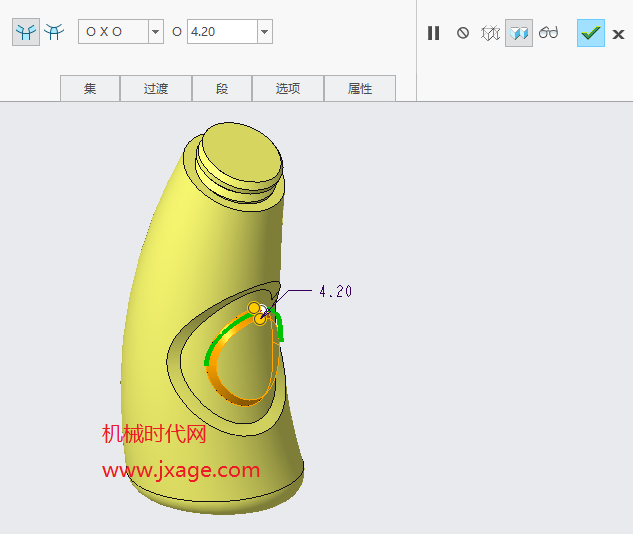

15.倒圆角。

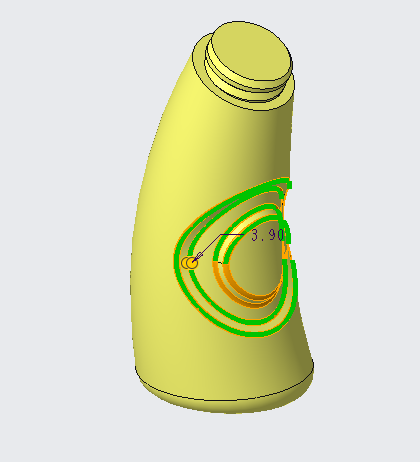

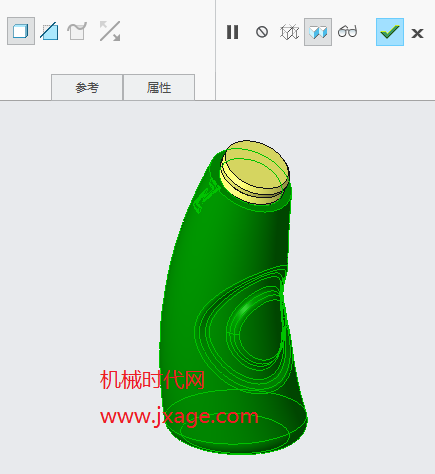

16.将下图绿色的曲面进行实体化。

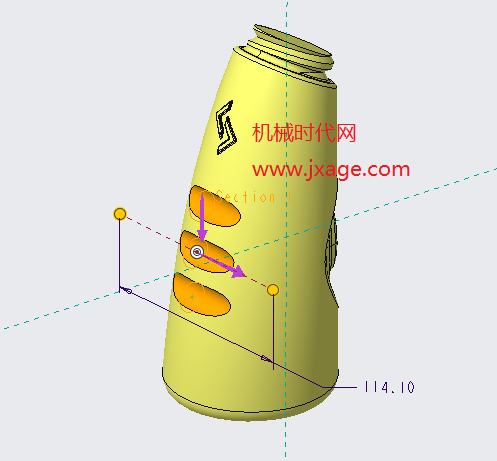

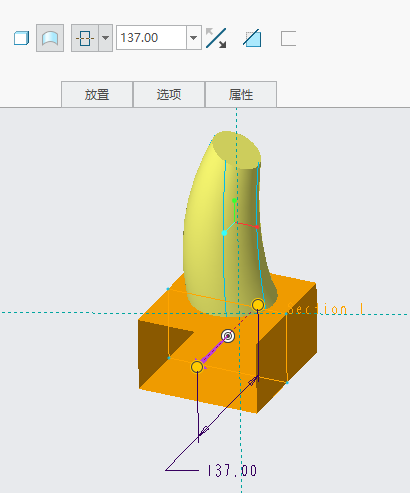

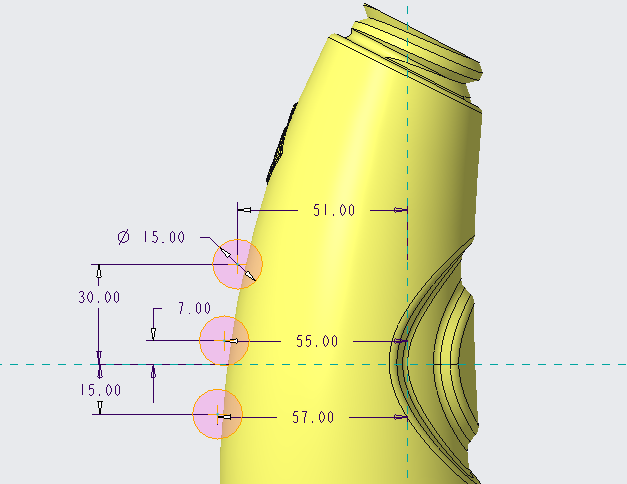

17.点击拉伸，在FRONT平面绘制如下图所示的草图。

对称拉伸。

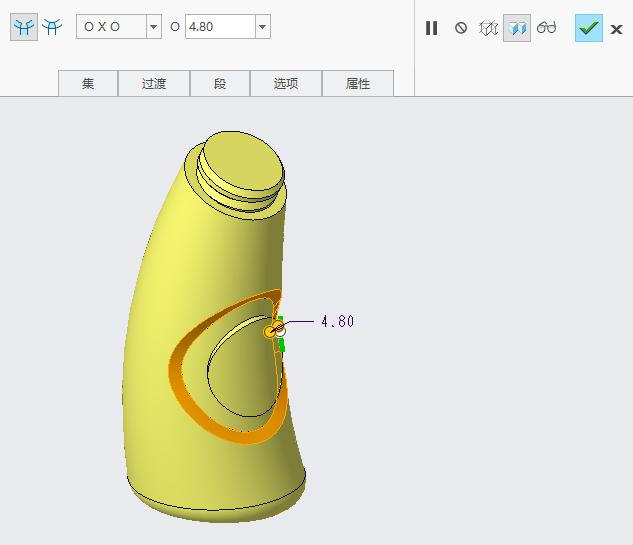

18.倒圆角。

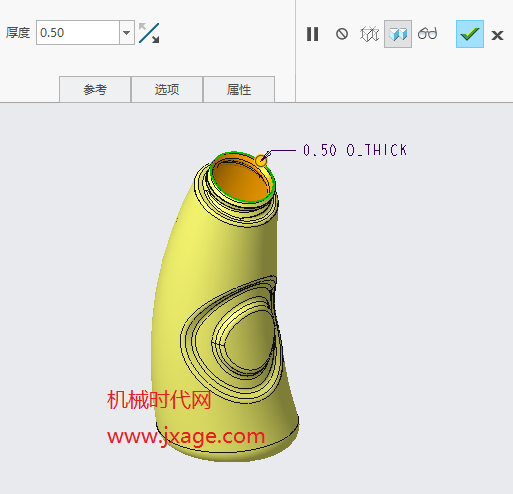

19.抽壳，厚度为0.5mm。

20.完成。

文章来源proe知识
