UG NX草图属性设置，UG工程草图CAD制作方法记录

修改默认小数位数的显示位数多少位。需要修改模板，在UG安装目录下，找到如下路径D:\UG12.0\LOCALIZATION\prc\simpl_chinese\startup下的文件model-plain-1-mm-template.prt，复制一个备份，以防以后要用回原来的设置。（配置好的那个文件复制了一个在UG笔记里面，如果换电脑复制过去即可。）

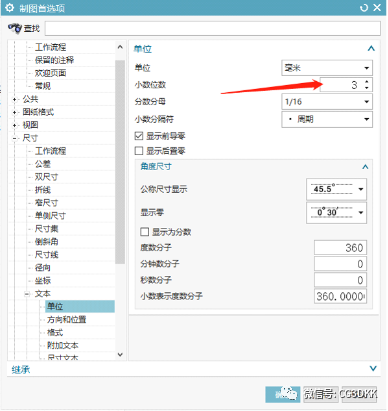

然后打开它，在菜单，首选项，制图，如下项设置好小数位数，设三位，】实际显示2位。设置四位，显示3位。

、

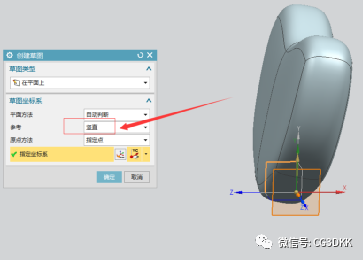

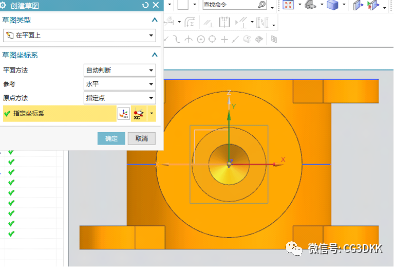

插入草图，在菜单，插入，在任务环境中绘制草图：默认选项如下选择一个面就可自动草图。坐标系选择第一个的。注意，在以下面板上的参考要选择垂直，这样才会按选择的面的方向进入草图。

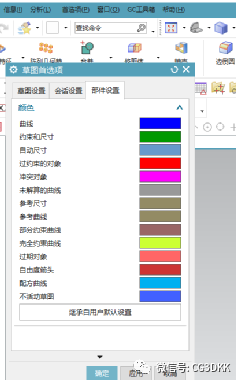

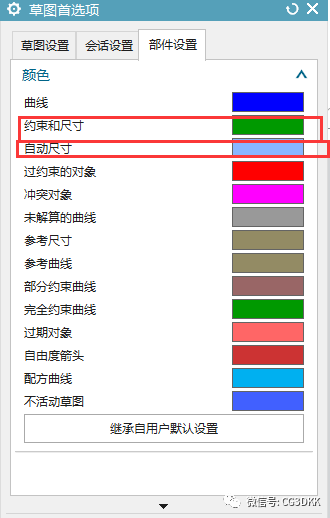

如果要修改草图自动标注的尺寸的颜色，在菜单，首选项，草图。

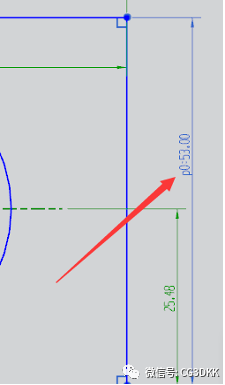

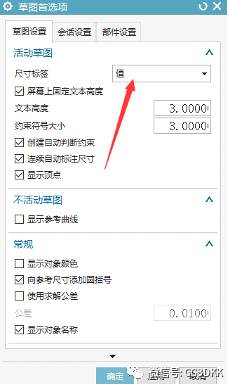

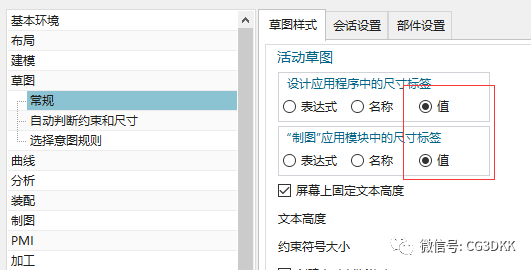

草图的显示，前面带P0的，如果要去掉，在上面的笔记说明文件中修改，在菜单，首选项，草图，把活动草图尺寸标签设为“值”。

同时还需要在菜单，开始，实用工具，用户默认设置中设置。

进入到绘制草图界面，再设置如下项：

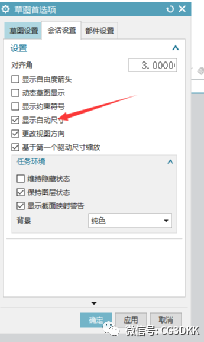

显示自动标注尺寸、

在上面所说的配置文件里更改，在草图界面里，设置标注尺寸颜色。

新建草图,在插入,草图,确认. 进入这个界面是比较多的工具栏

画好的草图,可以选择它的端点拉大或缩小,也可以选中它的中心符号,当出现四个箭头时,就可移动它.

在UG中插入参照画图的JPG之类图片技巧：

找到图片在电脑中的路径，要带图片名，复制下来。


然后在UG浏览器中打开图片的路径，即可显示。

在插入,环境中绘制草图,就会只显示草图的工具栏,不显示其它工具栏.

在草图里面,绘制好之后点击

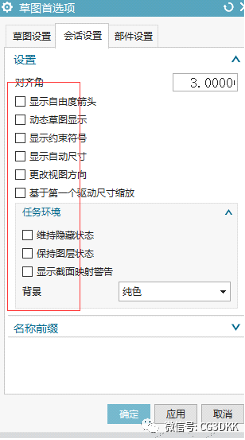

草图首选项设置,进入草图之后,选择首选项,草图,去掉如下的勾,在绘图时就不会显示标注等内容.这个设置只对当前文档起效.

如果要长久有效,在文件,实用工具,用户默认设置,

选中图形,在编辑_对象显示,可设图形的颜色.

在草图里画线时,按一下ESC断掉线，按两下ESC，就会退出画直线命令。

按光标上的轮，也是断掉线。

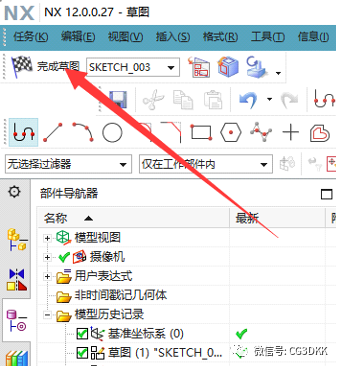

草图画完之后,点完成草图,回到三维的界面.

删除图形，按DELETER键，或CTRL+D。框选要删除的图形。选中的图形，会变颜色。

在激活轮廓工具时，光标跟着的这个小框，在这里输入数值，是定位线段的起点坐标位置，两个都输入0，则是中坐标的中点。输入第一个数字时，可按TAB键或回车键切换到下一个。

输入模式，可以指定线的长度和角度，角度为0是直线。

正数的角度，和负数的角度，方向相反。

修剪工具，在要修掉的线上点一下就会剪掉，除此之外，它还有一个功能，选择曲线时，在空白地方按下光标左键约2秒，光标变成一个笔，这个笔画过的线都会被修剪掉。

边界曲线，是表示选择与要修剪或延伸的边界线。

制作拐角工具，可以让两条直线延长变成一个角。

派生直线工具，可以在两根线之间的中点生出一根直线，或者在一根线，按指定的距离复制出一根平行线。

偏制曲线工具，在这个里面打开

可以按指定的距离复制出一线直线，在下图单条曲线处选择单条曲线就会是复制单条线，如果是选择相连曲线就会连着线的所有线，即是整个图形都会复制。需要勾选仓建曲线，才能指定尺寸。

上图，如果勾上对称偏置，就会内外同时复制一个。

如果是向内复制，可以输入负数的距离，或者是点这个反向按钮，就会向内或向上复制。

输入副本数量，可以同时偏移复制多个。

阵列工具，有两种方法，一种是先选择图形，然后打开阵列工具，出来阵列窗口。然后点上面的：选择线性对象，在坐标轴上点一下，要向哪个方向阵列就点哪个轴。

，然后输入距离和数量，点应用。完成。

第二种方法是：先打开阵列窗口，然后点“选择性对象”，再选择要阵列的图形，输入距离和数量，点应用，完成。

使用直线阵列时，也可以先画一条直线，然后在“选择性对象”时选择这条直线，就可以让图形沿着这条直线阵列。

如果选择的是数量和跨距，则会以输入的距离为总距离平分数量的图形。

圆形阵列的时候,指定点是指定要以哪个圆阵列的圆心点,如果选择好了,阵列面板上会显示一个勾.

镜像工具:选择要镜像的曲线图形,再选择以哪根线为中心镜像,也可以选择轴线.应用,完成.

快速尺寸工具,快捷键D.这个工具什么都能标注,它能自动检测要标注的是角度还是圆还是直线,但有时角度检测不到,这时可以指定测量的方法.

打开如下窗口,在要标注的图象上起点点一下,终点点一下,然后在要放置尺寸数字的方向点一下.标注好之后的尺寸,双击修改成其它尺寸,图形的大小也会随数字指定的值变化.

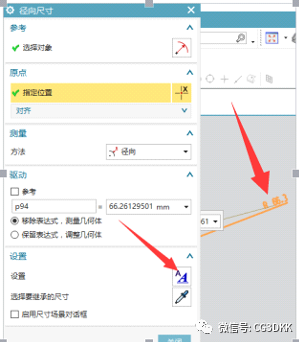

标注圆形和圆弧时,要点中圆心,向外面拉出.如果不点中圆形,测量的是两点之间的距离.

如果是标注重复的标注,无意义,则会以红色显示,正常的标注以蓝色显示.

这个参考不能勾上,勾上之后所标注的数值不能修改.测量方法里可以选择快速标注工具以什么类型去检测标注图形.

例如,在标注角度时,有时自动检测,检测不到是角,只标到长度,这时就可选择使用斜角检测.

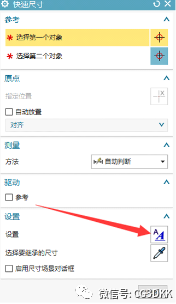

点这个设置按钮,可以打开如下设置的窗口,设置标注的数字,小数位多少位.

草图标注与草图约束:草图要约束好,就不可以移动.在状态栏可看到约束的状态.

一个圆 有三个约束,表示圆的大小,Y轴坐标，X轴坐标。标注了两个尺寸时，会显示有一个尺寸是自动约束的。

修改尺寸标注的文字样式:R距离数值的距离在如下图A按钮打开修改菜单,在文本间隙中输入距离数值.

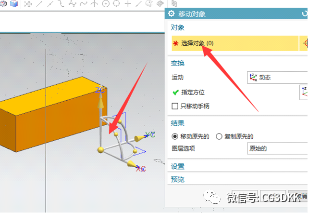

选择菜单中,编辑,移动对象,显示工具窗口,点选择对象,选中要移动的图形之后,再选择移动轴,对图形进行移动操作.

点捕捉工具:

第一个按钮:是捕捉工具的总开关,激活它可激活点捕捉工具,关了它可全部关闭点捕捉,也可以单个关闭捕捉点的工具.

第二个按钮:是捕捉端点

第三个按钮是捕捉中点

第三个按钮:是捕捉控制点,可以同时捕捉端点,中点等多个点

第四个按钮是,样条线控制点捕捉工具,其它按钮捕捉不到样条线的点,只有这个工具是样条线专用捕捉工具.

第五个按钮,捕捉交点,两条线相交的点.

曲线上面的点,这个是光标放在哪里,哪里就是捕捉点.

对象约束工具:

启用端点捕捉后,选择线的两个或多个端点,就会出现约束工具,点重合工具,

就会让线的点重合在一起.

点落在线上工具:可以让一个点,落在指定线上.

共线工具:可使两条线重合

在几何约束面板中,打开设置下面还有很多约束工具.其中固定工具

,对象使用固定工具之后,不能移动,只能延长,和绝对固定工具,则不能修改,也不能移动.定角工具,是使图形固定角度.

对称工具:可以使两个图形或线,或端点,保持对称关系,移动其中一个时,另一个也会跟着移动.选择中心线,是两个图形要以哪根线对称,也可以选择轴线.

显示约束图示,就是在图形上显示约束的符号,如果不要显示,关掉它即可.

解除约束:UG12找不到解除约束的工具按钮，可以点击约束符号，点显示的删除工具，删除约束。

把线段转为参考线，再点一下它，可把参考线转为正常线。

备选解工具：可以把相切的圆切换成向内切，还是向外切，如下两图。

下图：自动判断约束和尺寸，它是控制在创建图形时，自动帮我们约束勾选的项。例如，如果去掉水平的勾选，在画直线时就不会自动画水平线。

创建自动判断约束，这个千万不能关，这个表示在画图时，自动约束，例如画长方形时，每条线的点是属于顶点约束关系。

倒圆角的前两个按钮，第一个是修剪式倒圆角，会剪掉原来的线，第二个是保留原来的直线倒圆角。

后面的两个按钮，第一个如果激活，在倒两根线圆角时，可删除第三根线如下图黄色箭头所指的直线，第二个是可以让倒的圆角反方向。

倒圆角的快捷用法，激活倒圆角工具时，按下光标，向要倒圆形的角画去，光标会变成一个铅笔，如下图。就可倒圆角。

UG的草图中，任何图形都可以做倒圆角，是由左到右的方向选择倒圆角，才是正确的。

倒斜角时，这个勾要勾上。有三种倒斜角的方式。

画五角星:先画好圆,绘好以下图形,然后把下图红箭头所指的线约束为水平线

然后等长约束,选择以下的线,约束到一条线.约速到的线,不能是上面设的那条水平线,否则会变成三角形.

可以选择几何体上的线,通过此命令,复制出一个同样的草图线.

进入草图坐标轴向:府视图，WCS的XYZ三个轴的方向和基准坐标轴是一至的。

以下是进入后视图:要把X轴切换到反方向：

提示：在打孔或者要在基准平面拉深时，在激活的打孔或基准拉伸的菜单中进入草图所绘的草图才会在几何体的平面上，如果直接进入草图的视图绘制的草图是在基准平面上。进入草图时,要注意WCS坐标点是否对齐于基准坐标轴的中点。
