Inspire 笔筒快速设计

本期教大家如何用Inspire和Inspire Studio结合，快速设计出一个笔筒。下面就让我们一起来学习吧~

设计教程

1. 首先打开Inspire软件，从顶视图绘制一个圆柱实体（半径：60mm,高：160mm）

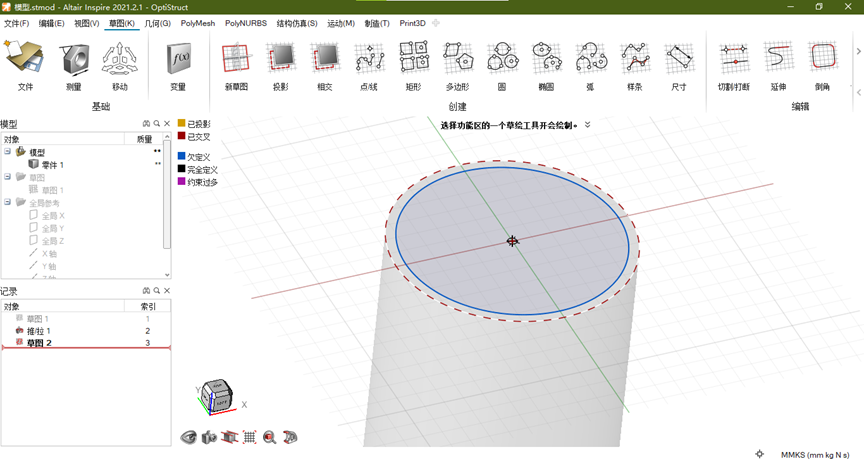

2. 在圆柱的顶面绘制一个半径55mm的圆

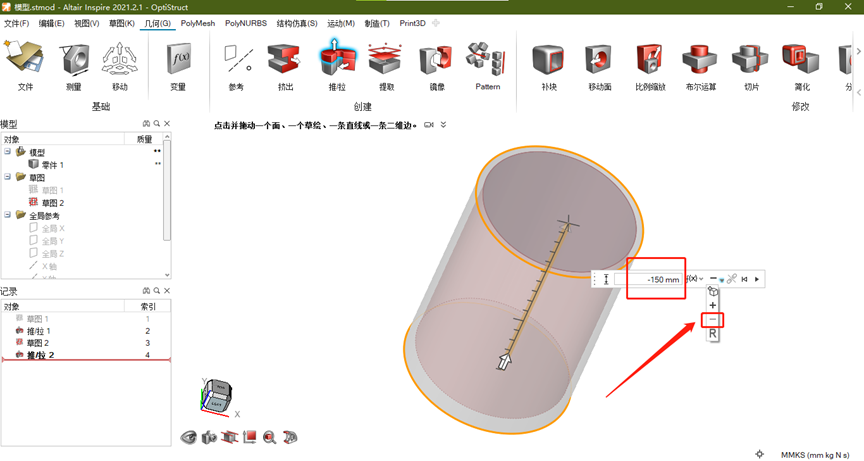

3. 用几何工具栏里的推拉面工具，向内拉伸150mm以达到抽壳的效果（注意：请点击减号图标）

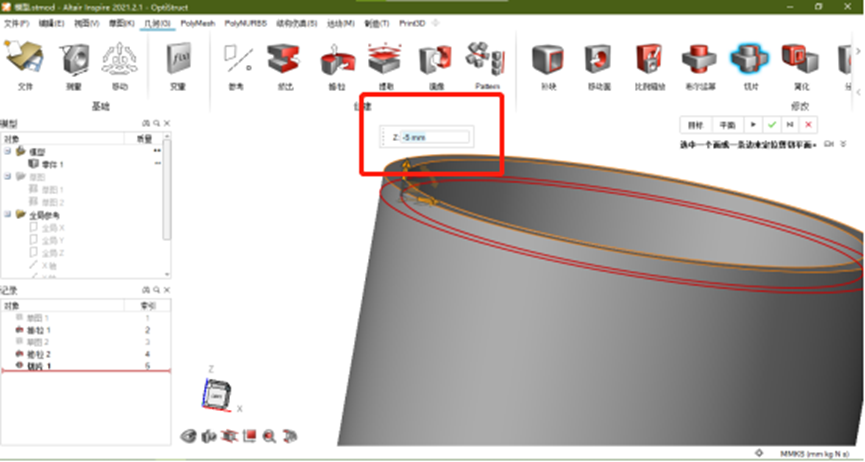

4. 用切片工具对模型进行切分，分配出设计空间和非设计空间区域（参数请看图片）

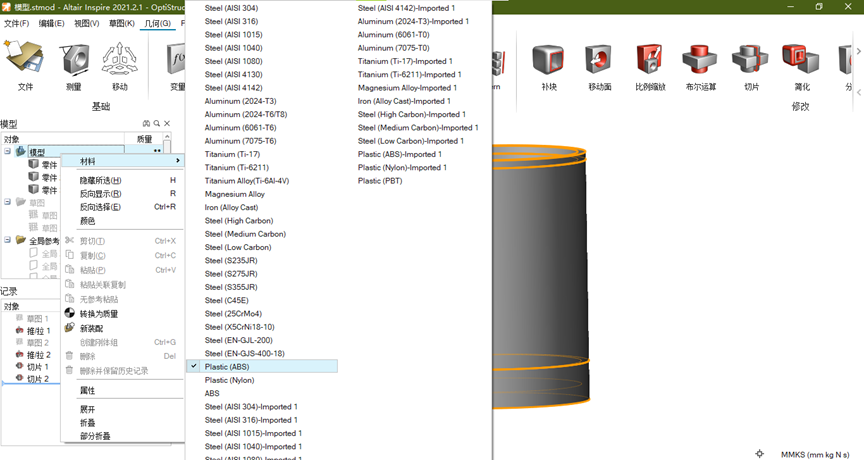

5. 设置模型材料为ABC

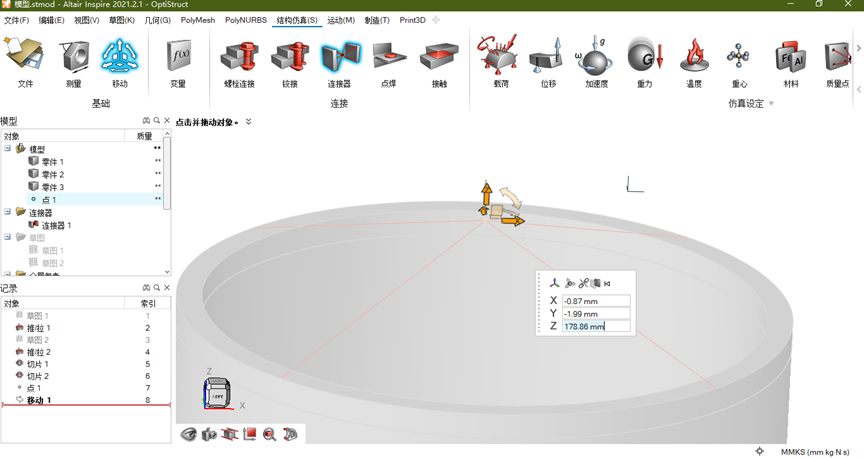

6. 在顶面上创建一个连接器，连接器位置为（-0.87mm，-1.99mm，178.86mm）

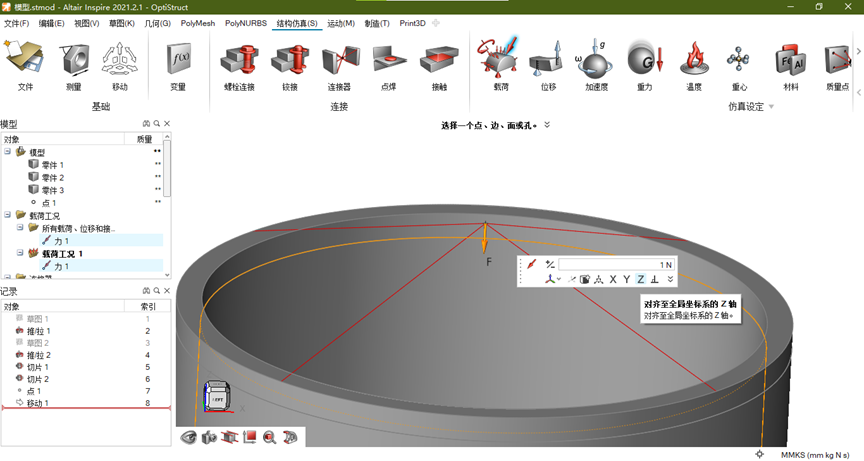

7. 连接器上施加一个-Z方向的力，大小1N

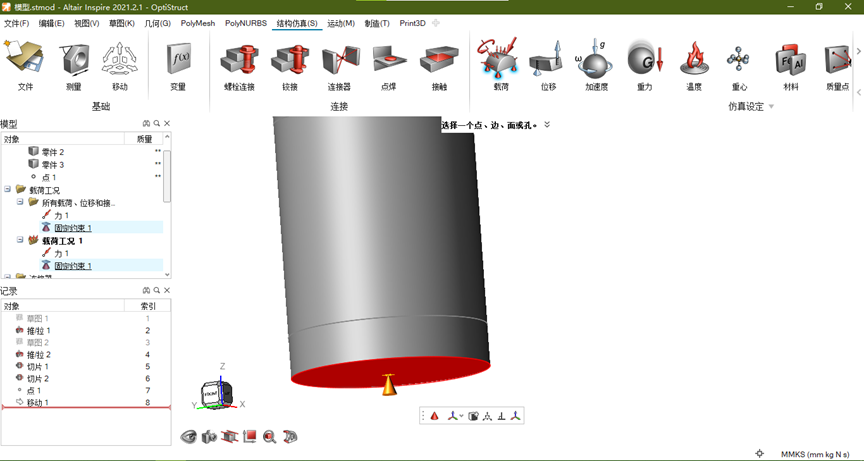

8. 最底下位置施加一个固定约束

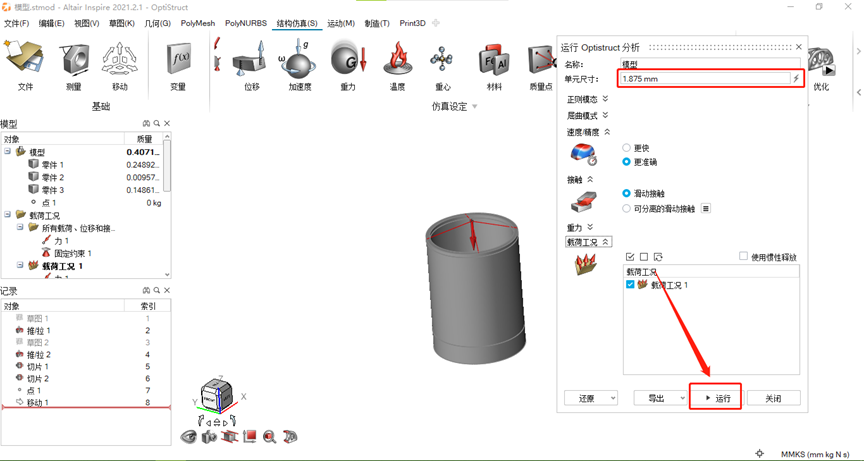

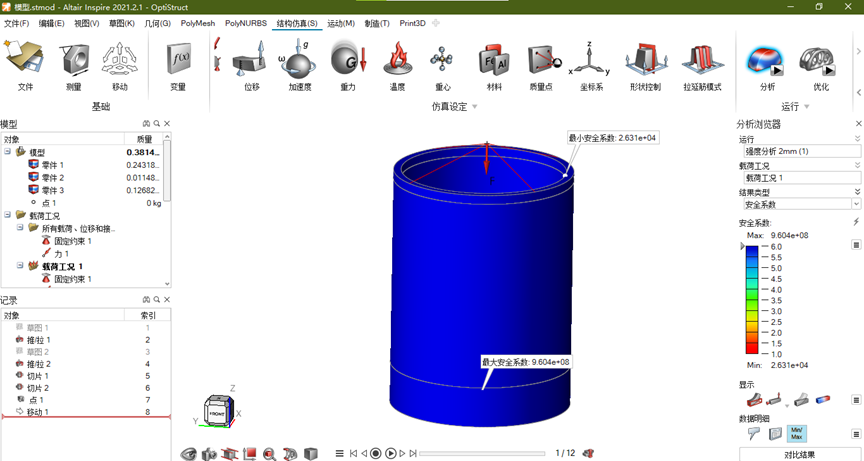

9. 开始进行强度分析（检查材料），点击分析运行图标，默认自动计算单元尺寸，点击运行

查看结果

10. 开始进行优化，设置设计空间

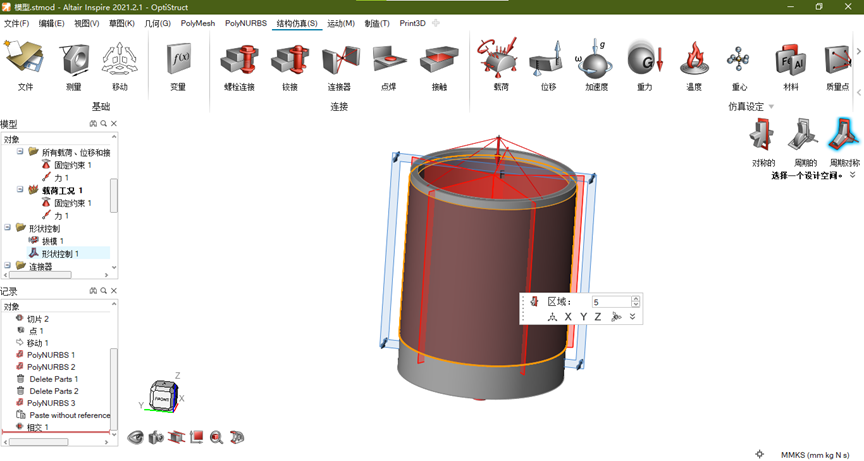

11. 对设计空间区域进行形状控制的设定，首先设置5个区域的周期对称，在加一个YZ平面双向拔模的设定

12. 点击优化运行图标，质量目标设为20%，厚度约束为6.3mm，点击运行

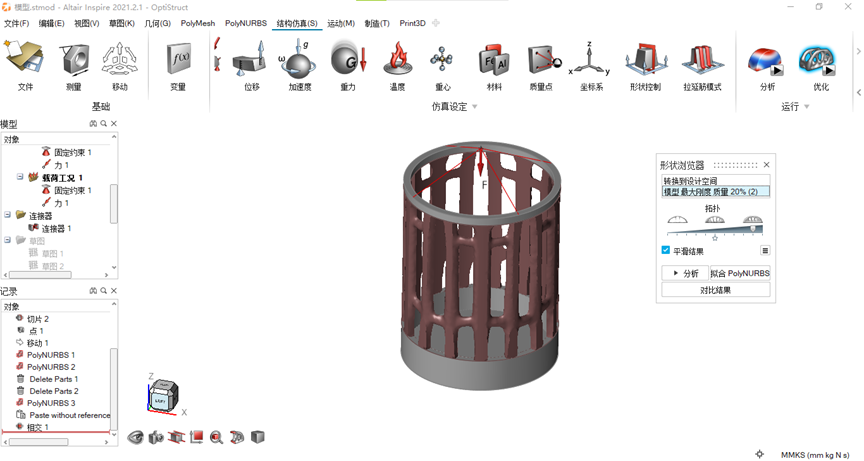

13. 查看优化结果，拖动形状浏览器的拓扑滑条，调整连续度到合适位置

14. 点击拟合polyNURBS，自动拟合

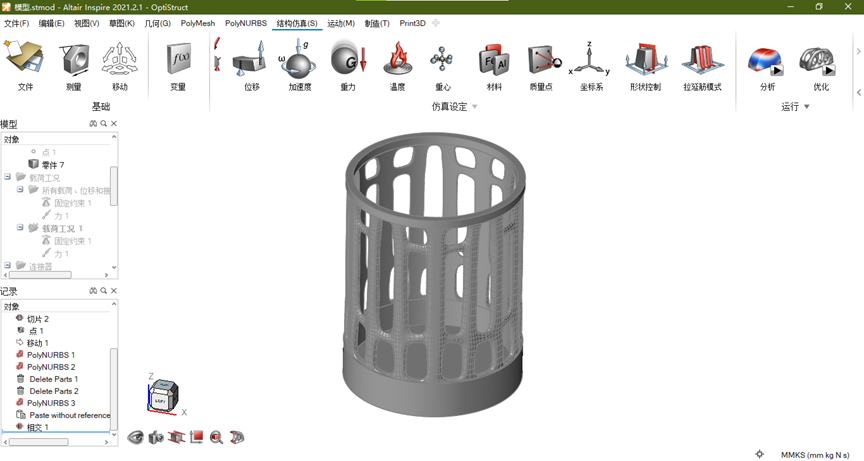

15. 生成结果

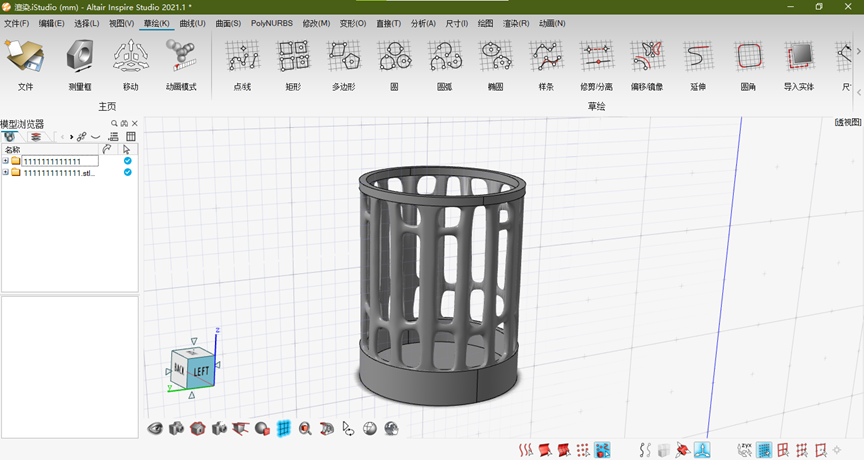

16. 重构结果和非设计空间模型单独导入至Inspire Studio软件里

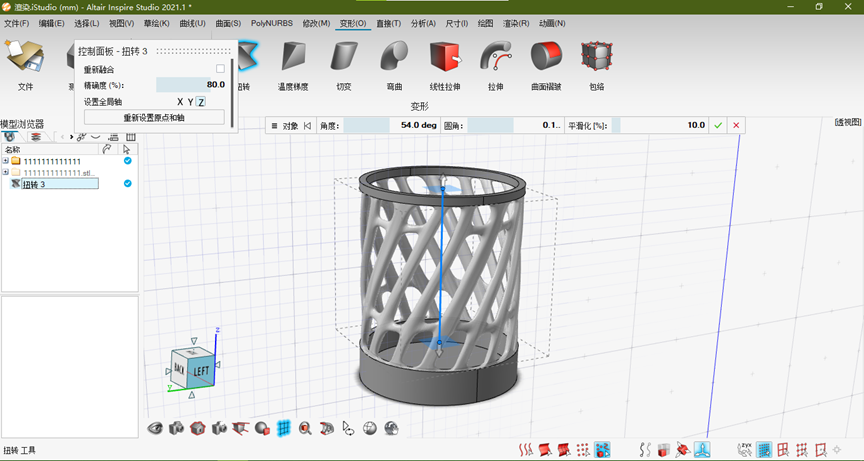

17. 选择变形工具栏里的扭转工具，点击中间部分模型变形，扭转到合适角度

让我们来看看最终结果吧
