UG打开STP文件装配体的解决方法

有朋友提问，说是如何可以把很多文件组成的装配文件转变成单独的一个文件。。很多时候从proe或者其他软件导出的stp x-t 等，导入UG后是装配格式。。而且会自动生成很多的子部件文件。这对于喜欢所有操作都在一个文件下的UG用户来说很不习惯。至少我本人就比较讨厌装配格式。。很多命令都无法对装配体操作。下边就来介绍下如何把装配格式转变成我们习惯的单文件.....

以stp为例

这是一个装配格式转出的stp格式 。。我们把它导入UG。

可以看到装配导航其中的装配关系，而在部件导航器中无任何东西..这时候对其操作，比如

求差

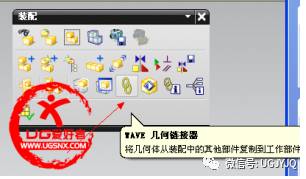

发现根本不让选择实体。。怎么办呢。首先在装配工具条中找到 几何链接器

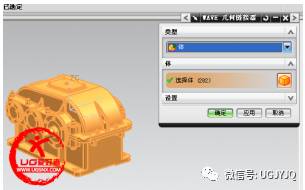

打开后，类型选择体。然后全选所有部件

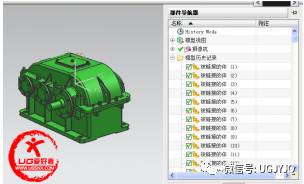

完成后发现部件导航器中出现了很多 被链接的体

而且仔细观察会发现图中的实体都成2个 .重叠在一起

这就是我们提取出来的体 ，下一步 ，整体去掉参数

这时候看到。。被选中的就是复制出来的，而原本装配体还是选不上。。

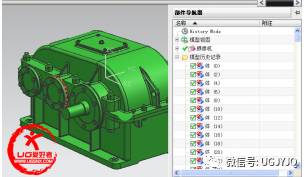

确定后看部件导航器

变成了我们熟悉的无参数的实体 。。

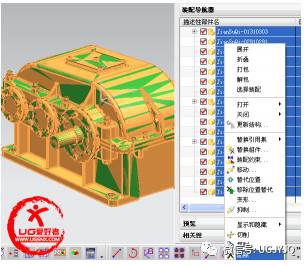

再然后呢，就是要删掉原本的装配体 ，在装配导航器中全选，然后删除

问是否确定。。当然是确定了。。

删除完的状态 。最后呢，保存 。这时候所有的部件就在同一个文件里了。

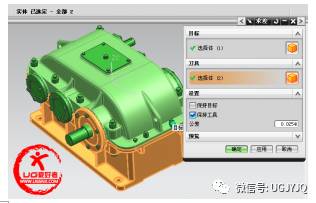

然后验证一下，再次进行求差

可以选的上实体了 。。OK，完成 ..

其他格式同样的做法。。还有一点。。x-t的装配文件。。如果直接打开效果和stp一样，是装配体，如果是导入。就直接变成了可选择的实体。
