UG NX齿轮齿条建模装配仿真综合讲解

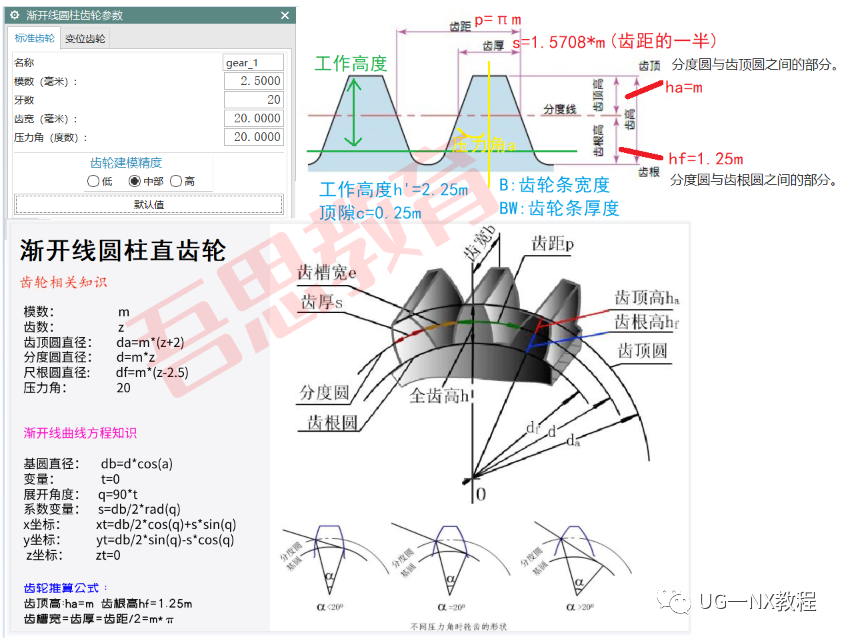

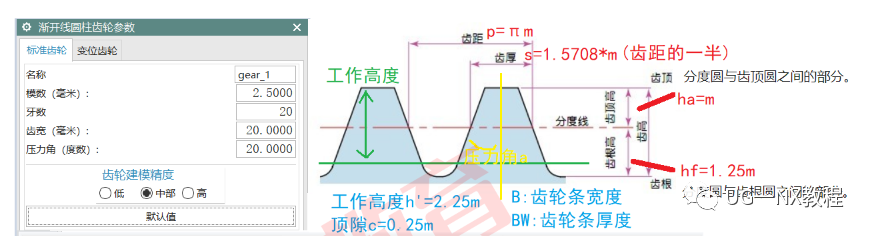

  在UG软件里面，我们可以利用GC工具箱直接生成齿轮，但是如果要手动建模绘制的话，首先需要明白齿轮参数的含义，因为齿轮的参数都是能互相推导的，这里整理了一个图片，给大家参考了解一下齿轮的参数。

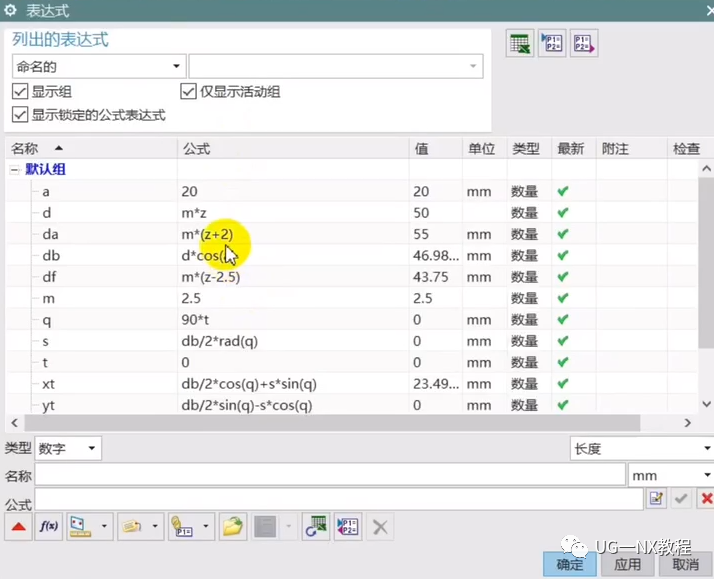

  如果我们要建模一个齿轮，那么需要绘制齿轮的花键，这时候需要用到齿轮渐开线表达式，这里我们在UG软件里面可以按CTRL+e打开表达式，然后输入图片中的表达式参数，这里我们按GC工具箱的默认的齿轮参数来生成（m=20,z=20）。

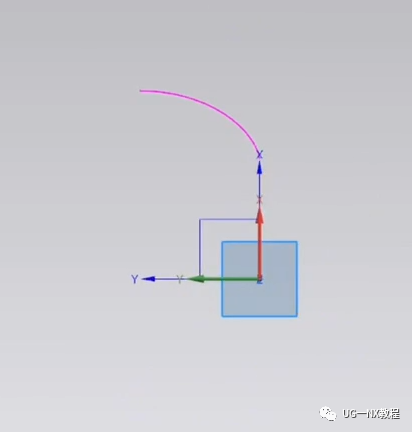

  输入完成后插入规律曲线，即可生成渐开线。

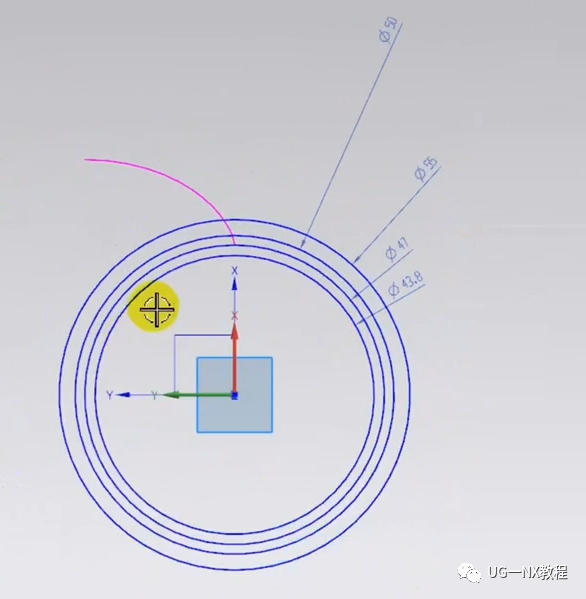

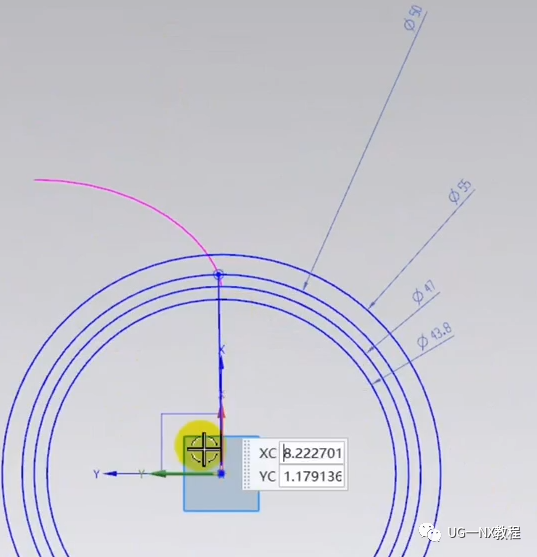

  接下来插入草图，绘制齿轮的齿顶圆，分度圆，齿根圆，基圆

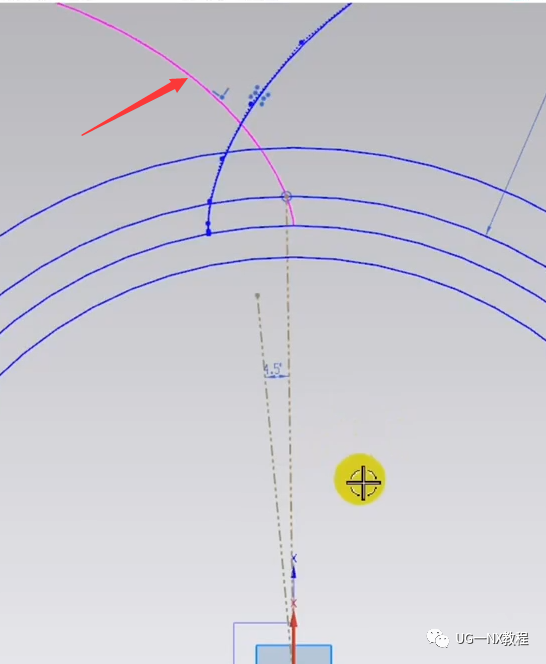

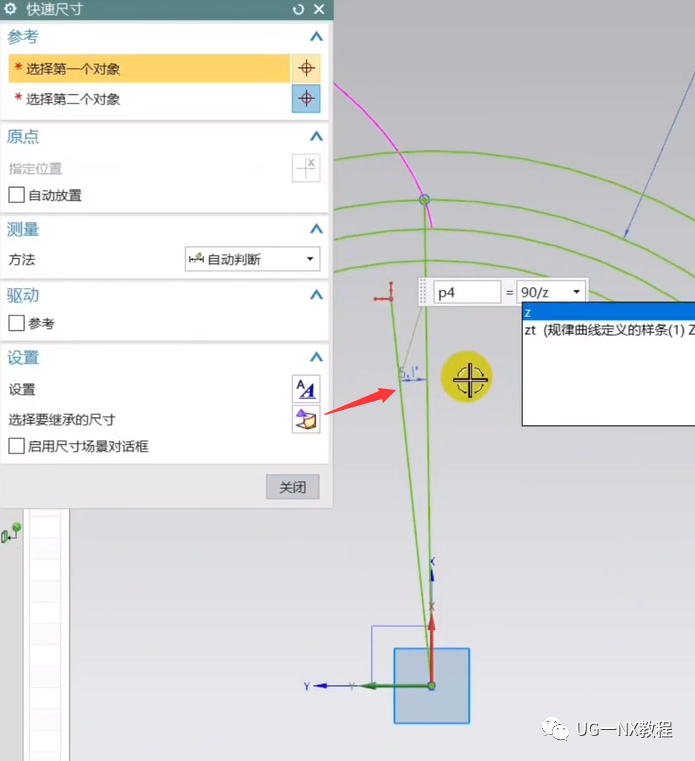

  然后在原点坐标用直线连接渐开线与分度圆的交点，并做一根辅助直线与它形成一个角度，角度值为90度除以齿数

  然后将渐开线以辅助线进行镜像

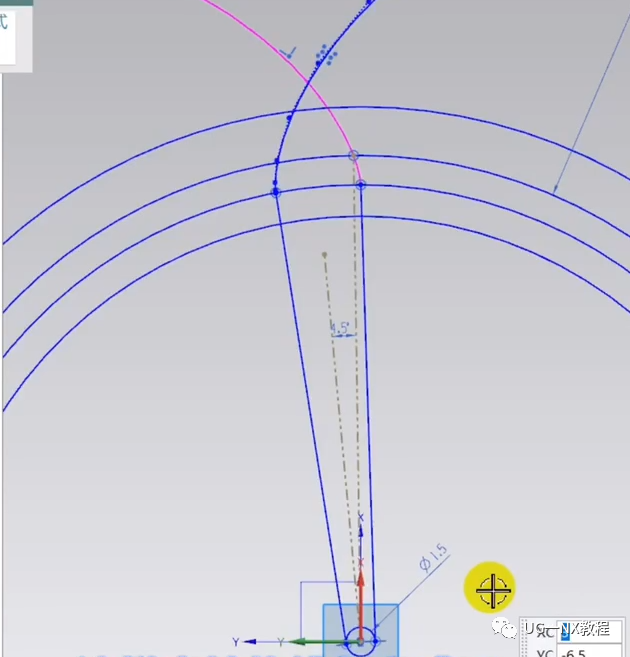

  在原点坐标创建一个小圆，做渐开线与基圆交点到小圆的相切线

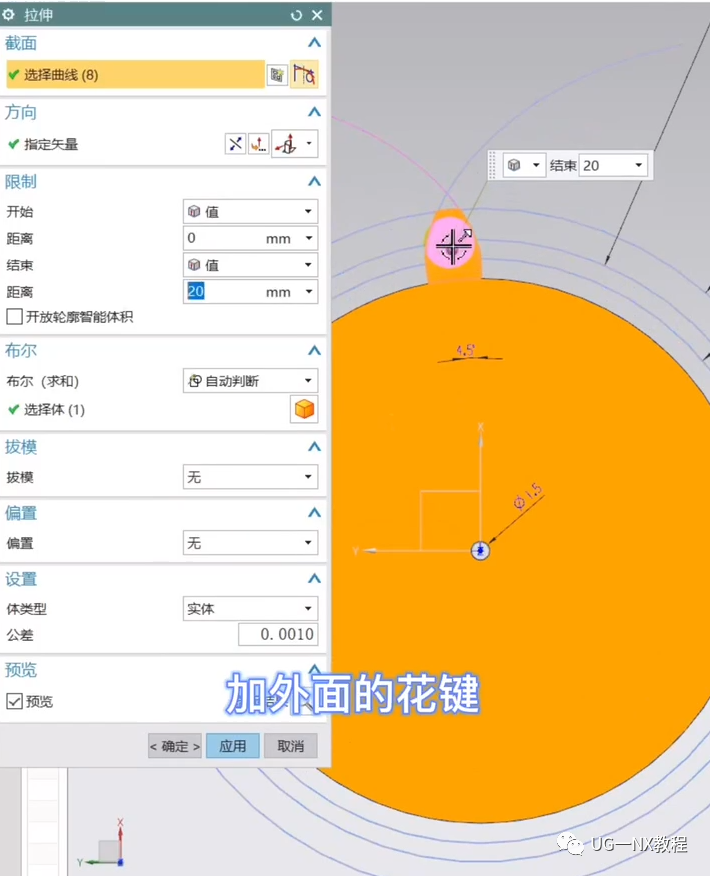

  这样线都完成后，我们再来利用这些有用的区域拉伸成齿轮

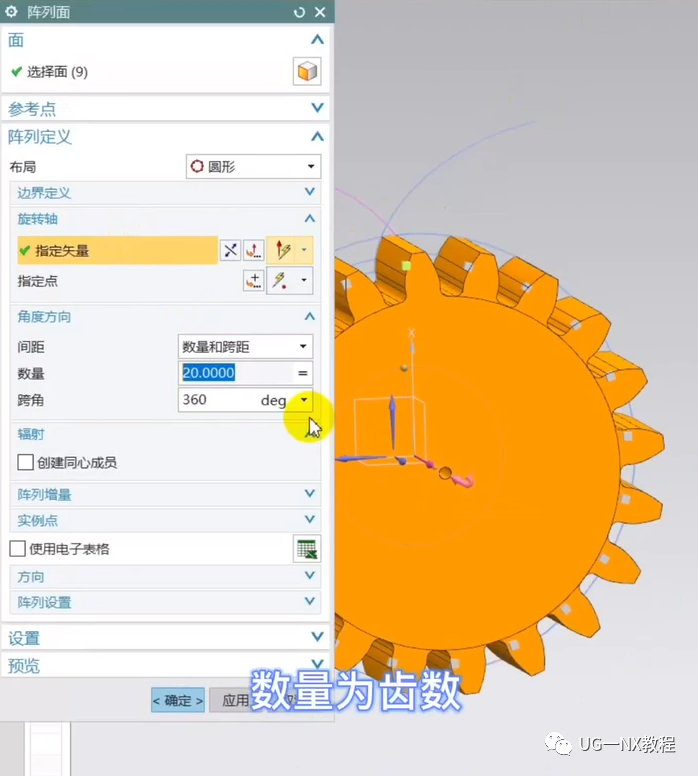

  给花键与圆柱面倒圆角0.38*m的大小后，使用阵列面进行阵列

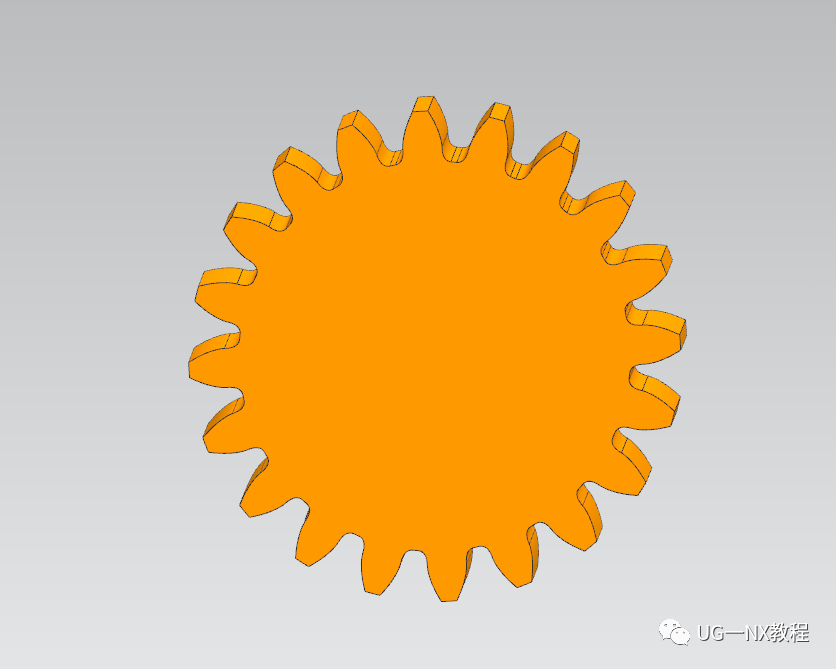

  这样一个圆柱齿轮就完成了，

UG齿轮参数化建模小视频

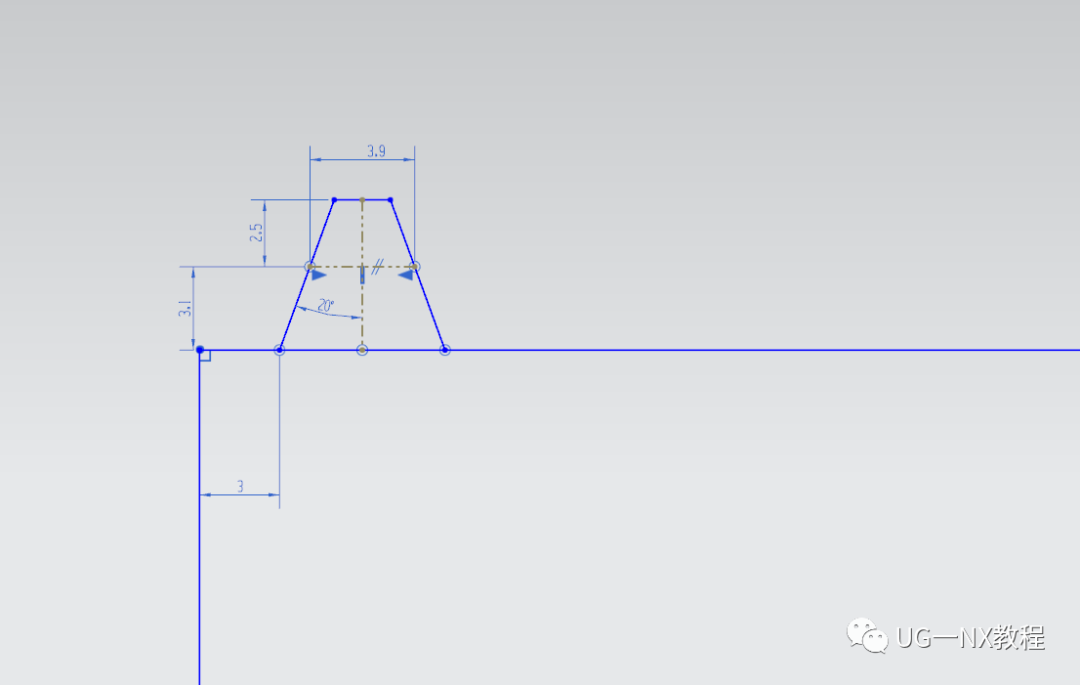

  接下来我们再来完成齿条，齿条可以用插件生成，当然它的建模方法更简单，就是一个矩形上面创建一个等腰梯形，案例利用齿条参数约束大小即可

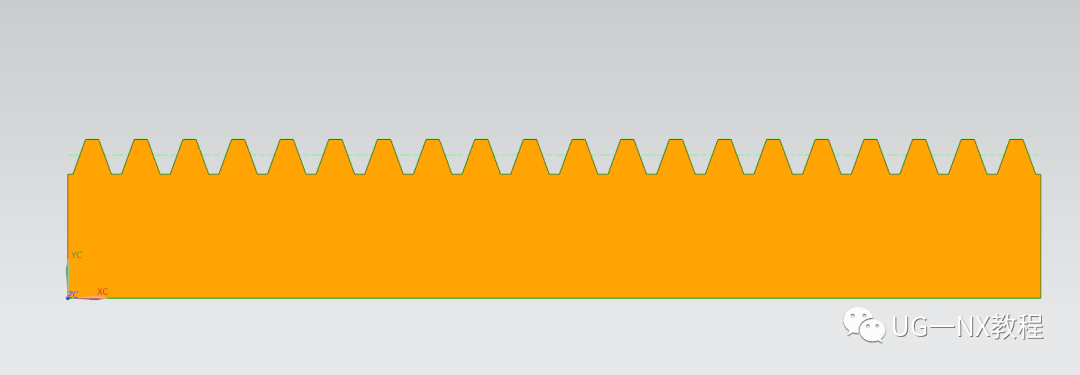

  然后进行阵列拉伸即可完成。阵列的熟练为齿数，节距为图中的齿距（π*m）,齿条与齿轮配合有个工作区间，所以下方可以不用倒圆角了。

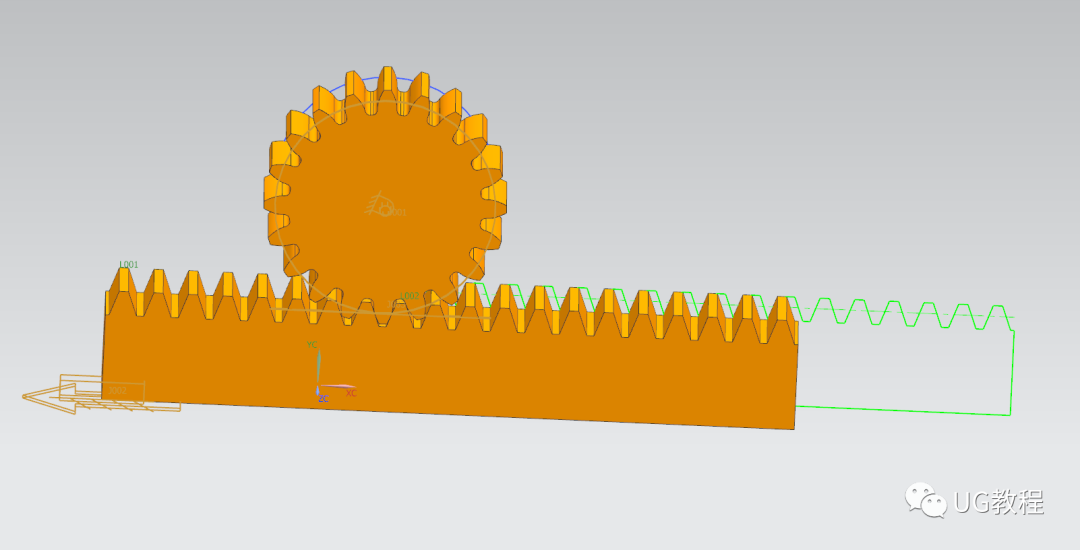

UG齿条建模与齿轮拟合

  齿轮齿条完成后就能进行装配约束啮合了

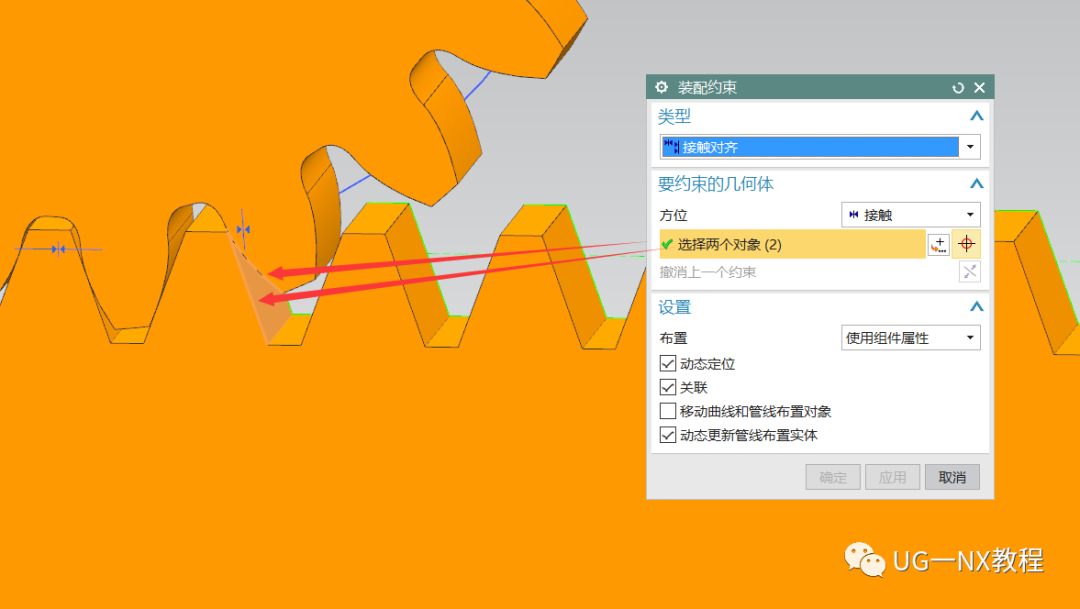

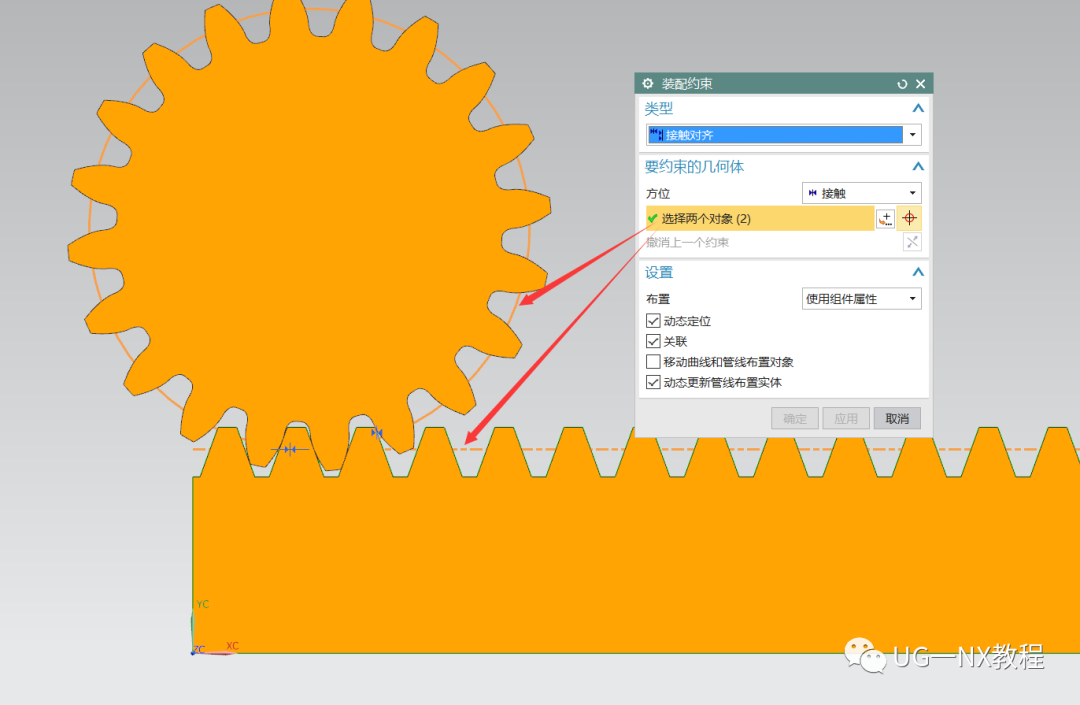

  这里我们只需给齿轮的分度圆与齿条进行接触即可，然后齿轮与齿条的面有一个接触。

  拟合完成进入运动仿真进行运动动画，这里的运动形式是拉动齿轮条带动齿轮旋转，运动仿真步骤是：

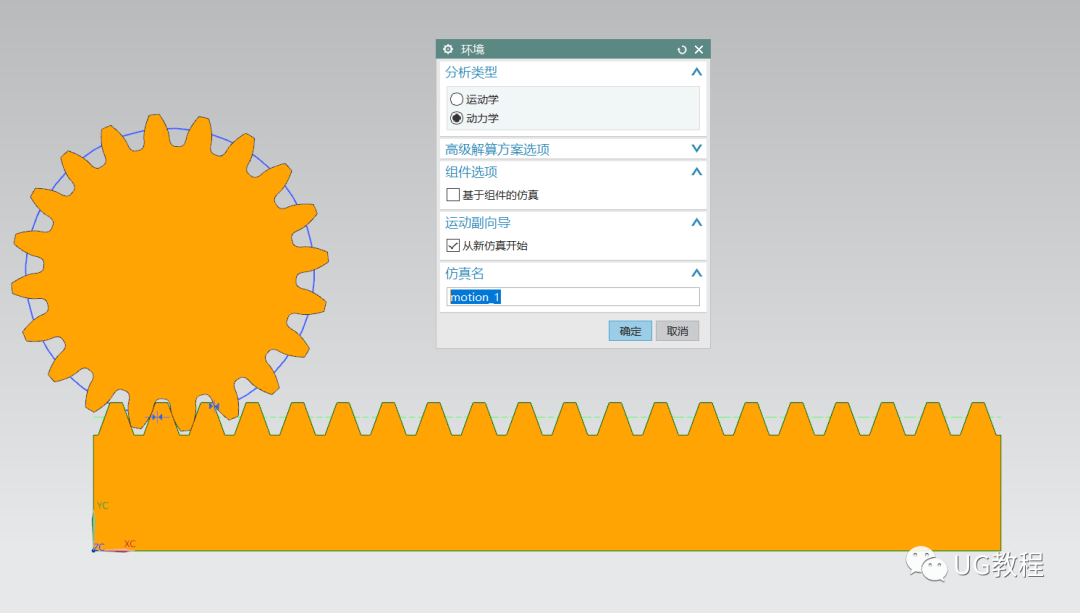

  1.首先进入运动仿真模块，然后新建运动仿真

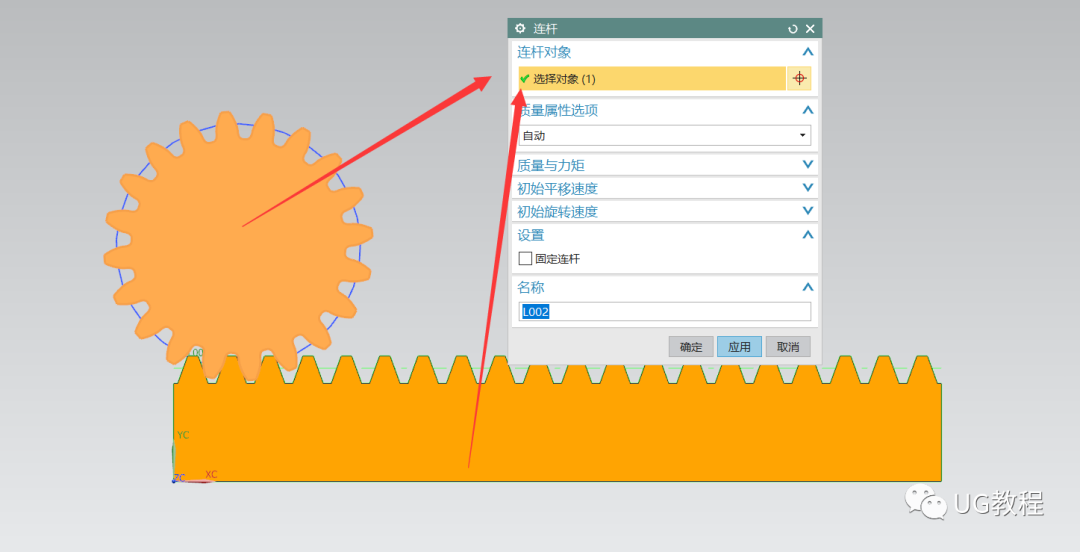

  2.按照运动仿真三部曲，将要动的分别设为连杆（1847版本为运动体）

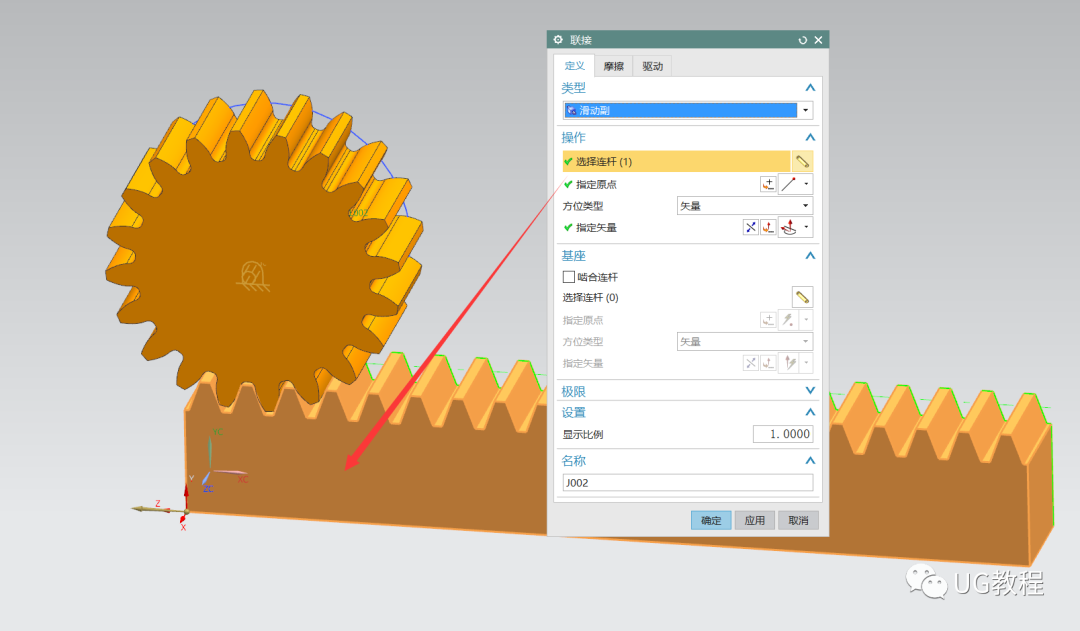

  2.齿轮条运动方式为滑动，添加一个滑动副。

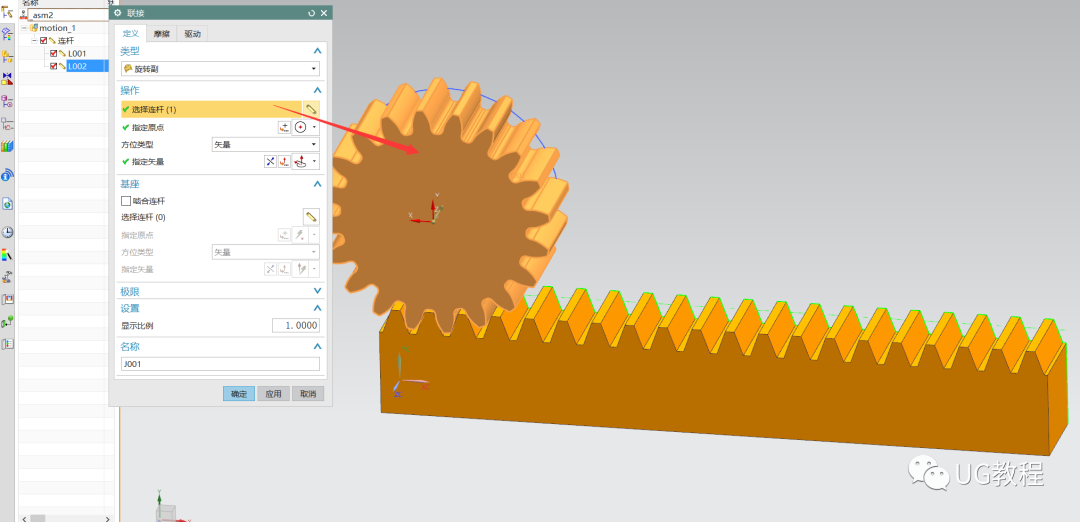

  3.齿轮被齿条带着旋转，添加一个旋转副，注意右手法则定义旋转的矢量方向

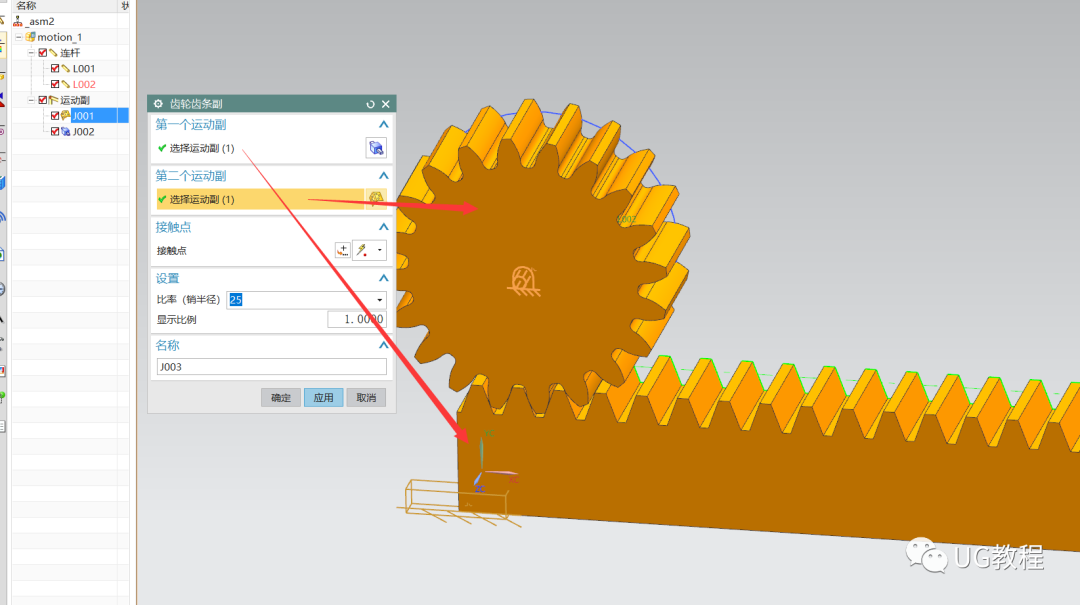

  4.齿轮和齿条有个啮合配合，加入一个齿轮齿条副，比率为分度圆半径

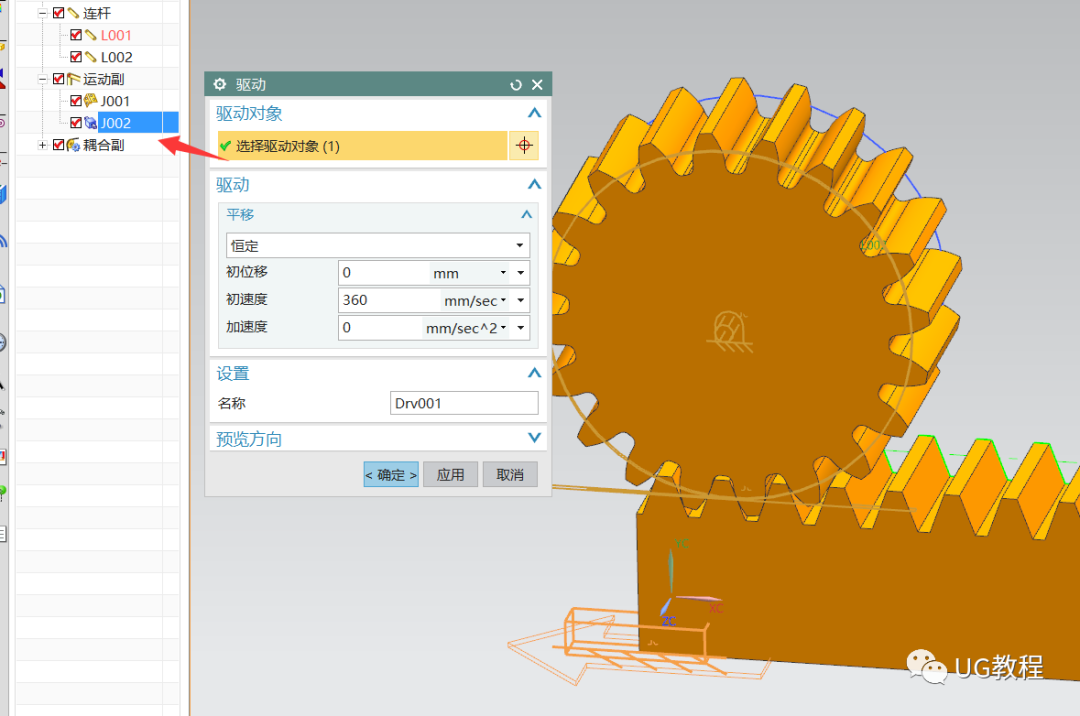

  5.驱动方式为拉动齿条带动齿轮，所以给齿条添加一个初速速。

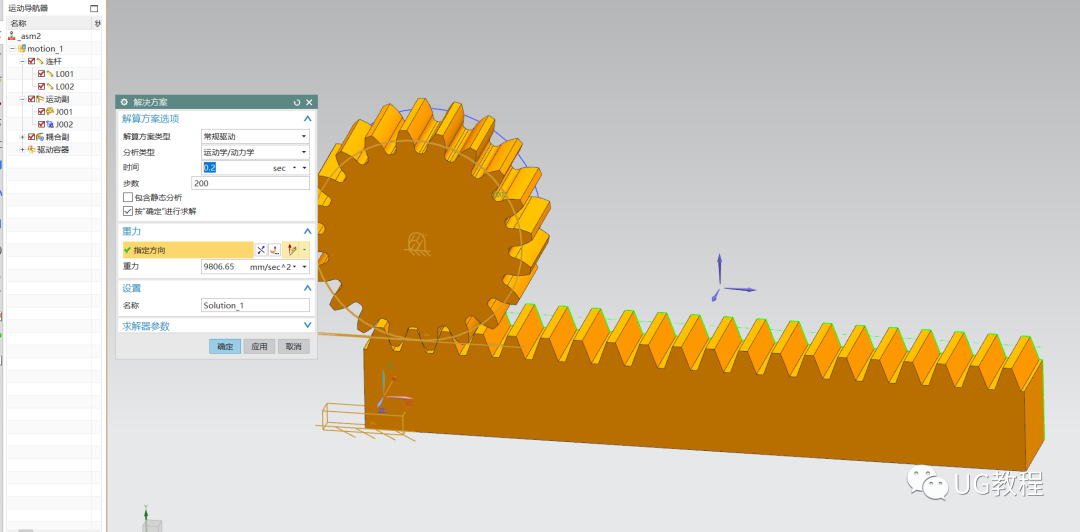

  6.新建结算方案进行结算。

   然后就能播放运动动画了，点击视频号观看动画哦！

  齿轮齿轮的传动形式就是这样子的了。你学会了吗？

UG齿轮齿条运动仿真
