Ansys电机热设计解决方案

Ansys电机热设计解决方案的图1

工程背景

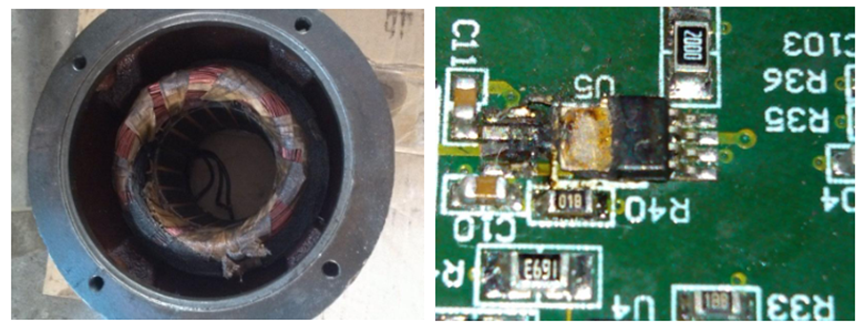

-电机运行时,绕组损耗、铁心损耗、机械损耗转变为热量,使电机各部件的温度升高,当温度超过绝缘允许的温度时,将导致绝缘乃至电机的损坏
-要将电机各部件的温度控制在允许范围内,一方面要降低损耗,减少电机的发热量,另一方面要提高电机的冷却散热能力
-电机控制器也存在类似的热问题
-冷却风扇、电机本体、控制器需要合理设计,满足电机冷却需求
Ansys电机热设计解决方案的图2

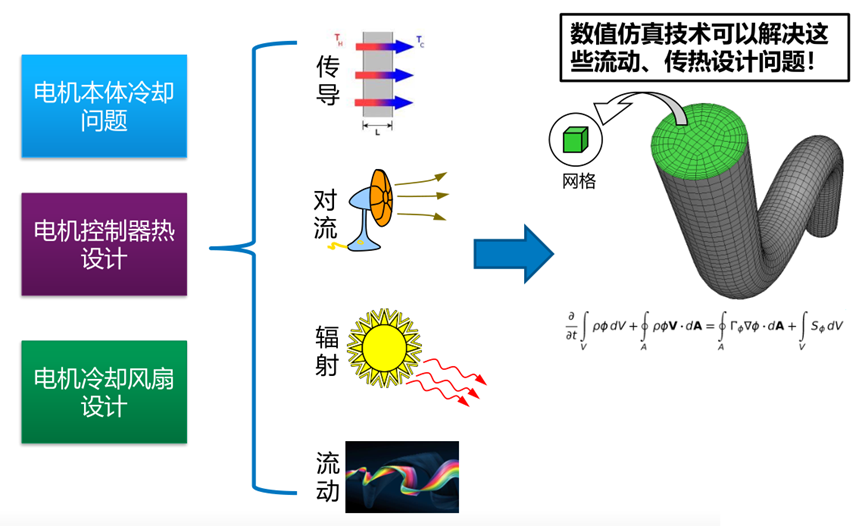

数值仿真—流动/热问题解决方案
Ansys电机热设计解决方案的图3
电机风扇的仿真设计
风扇的作用

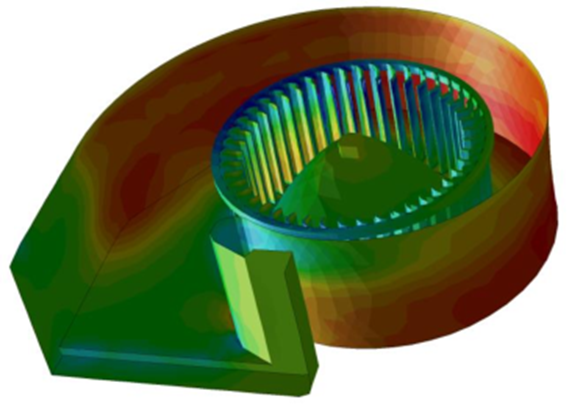

-产生足够的压力,驱送气体通过电机

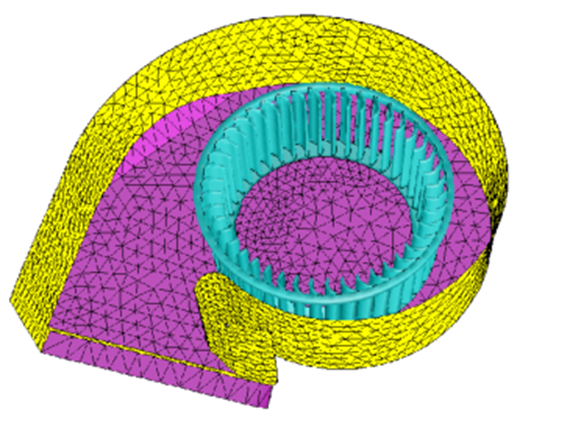

Ansys电机热设计解决方案的图4
数值仿真技术有助于:
-预测性能
-优化叶型
-提高风扇效率
Ansys电机热设计解决方案的图5

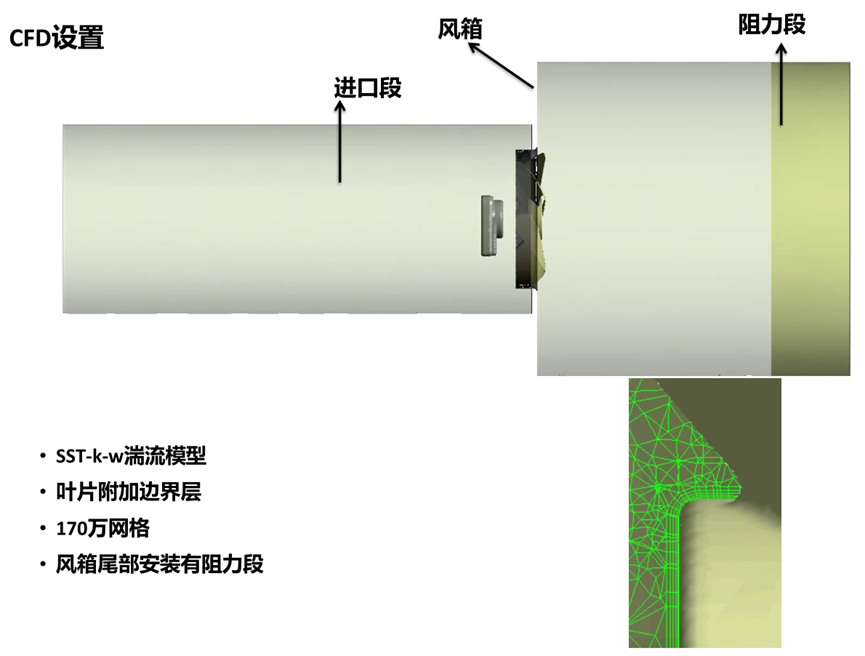

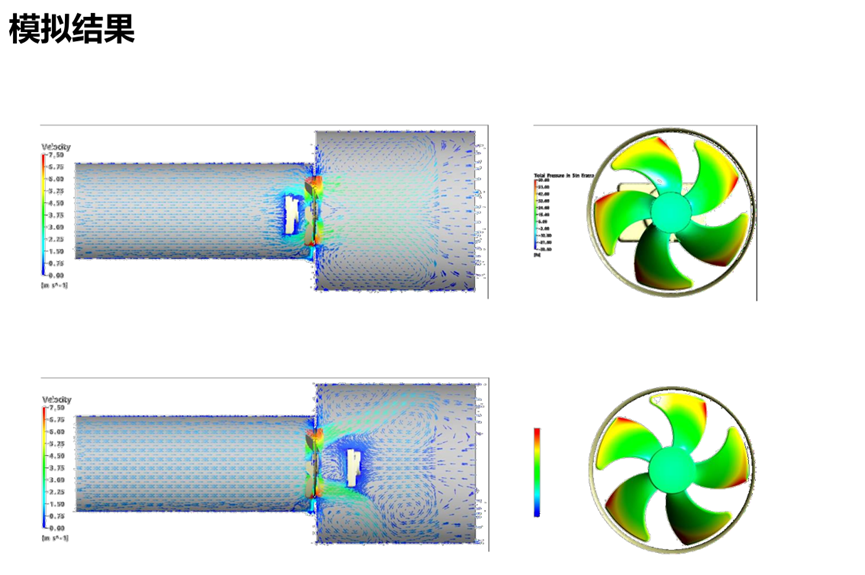

惠而浦轴流风扇的优化
-用于冷凝器
-由叶片、支撑、马达等组成

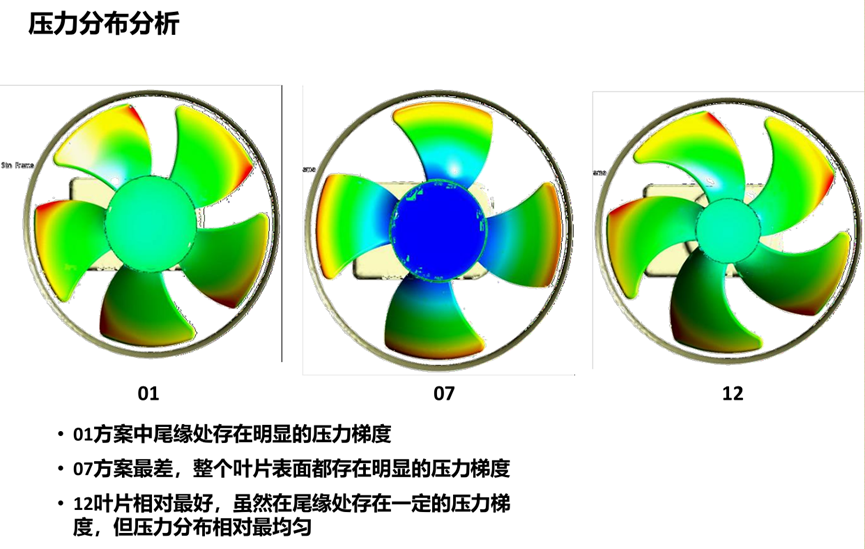

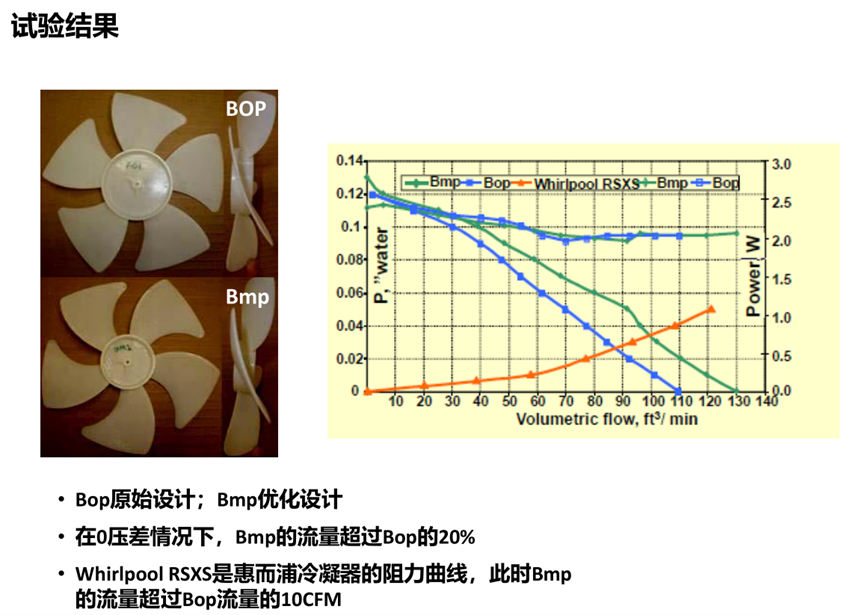

-模拟目的:优化叶片结构;更好的气动性能

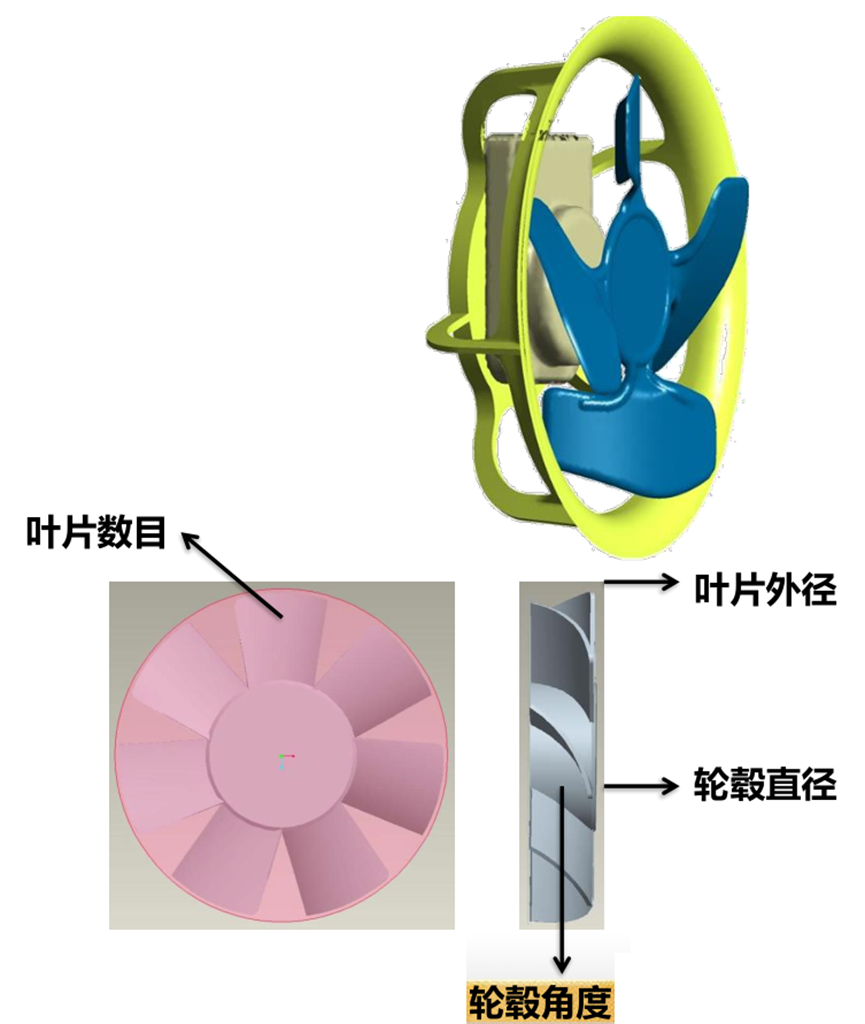

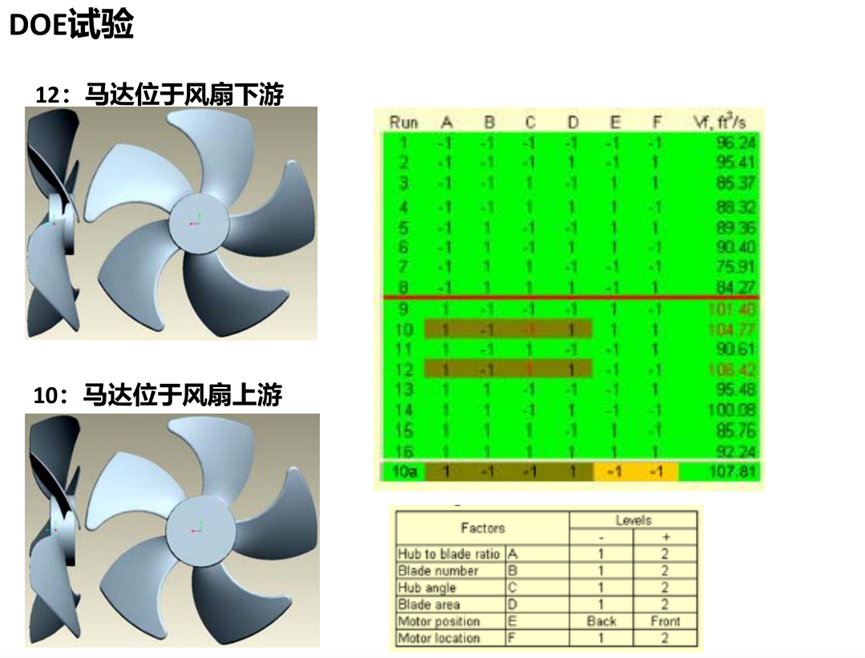

-优化参数包括:叶片数目、轮毂直径、叶片外径、轮毂角度…

Ansys电机热设计解决方案的图6

Ansys电机热设计解决方案的图7

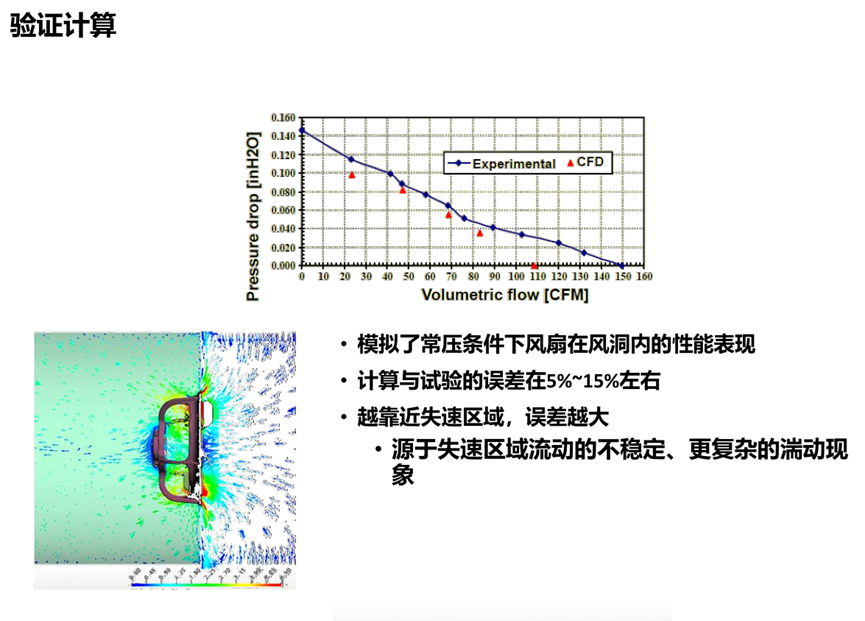

Ansys电机热设计解决方案的图8

Ansys电机热设计解决方案的图9

Ansys电机热设计解决方案的图10

Ansys电机热设计解决方案的图11

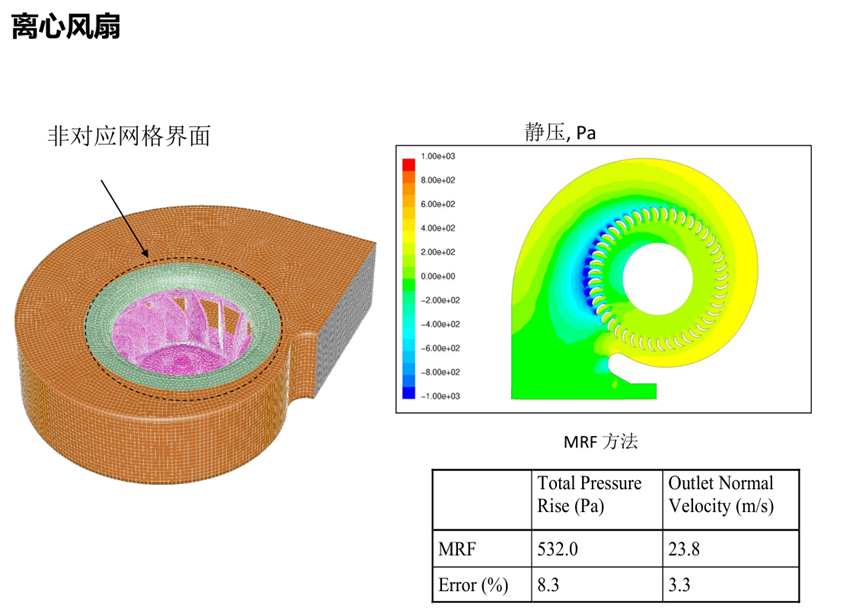

Ansys电机热设计解决方案的图12

Ansys电机热设计解决方案的图13

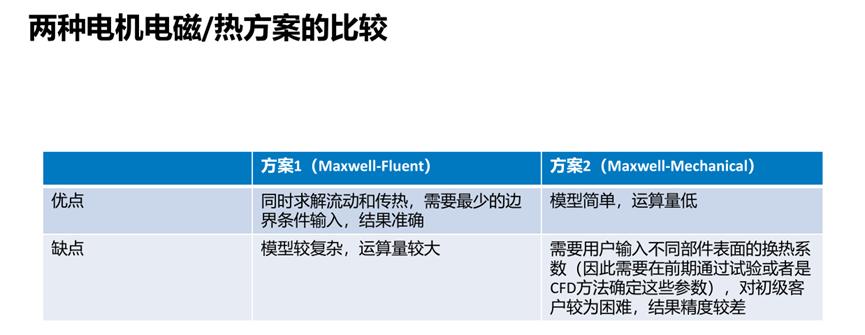

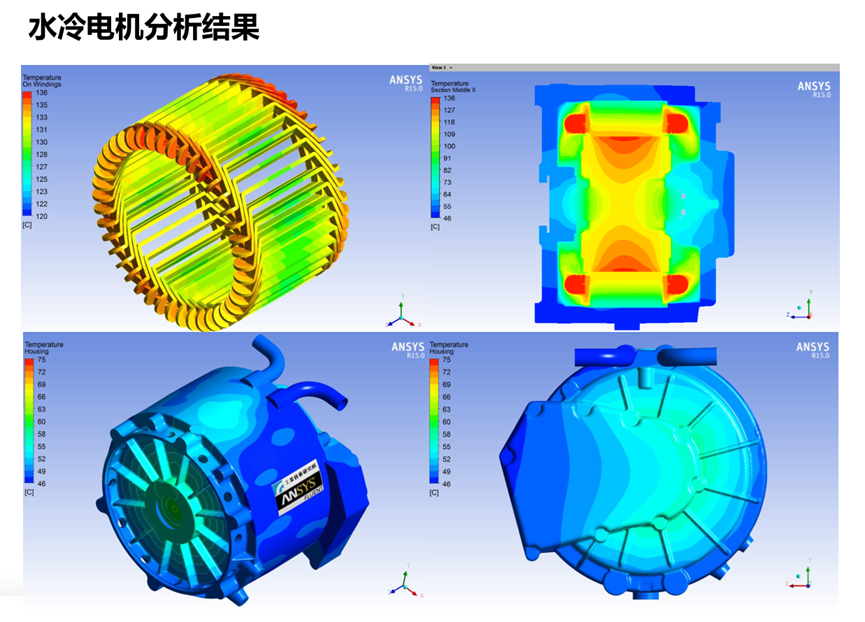

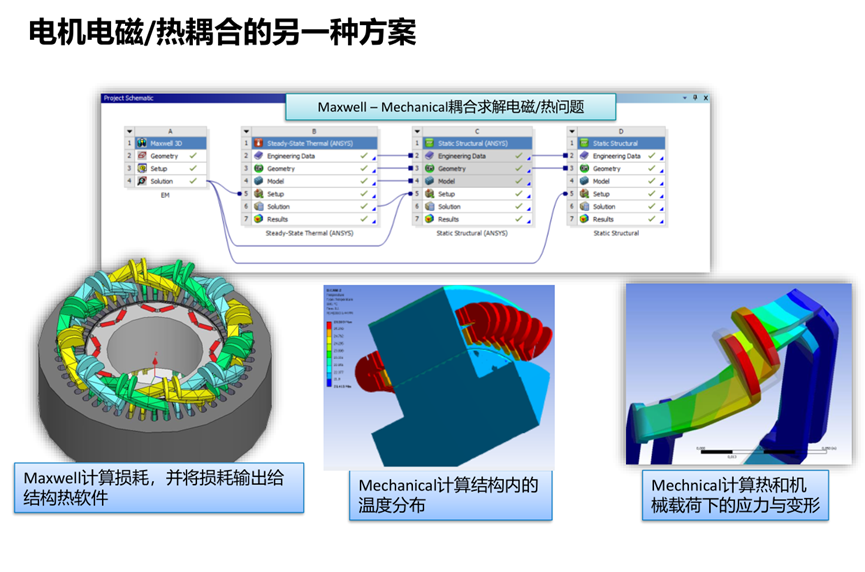

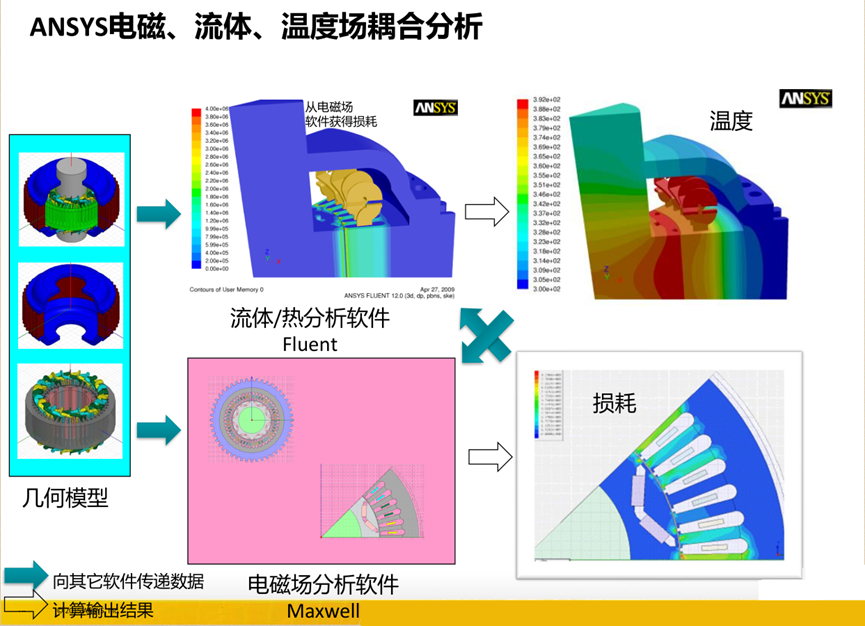

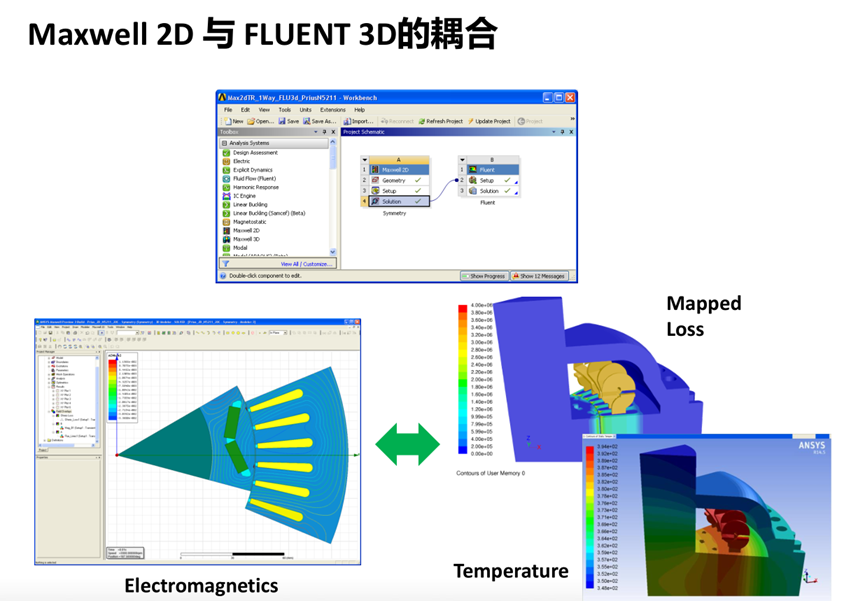

电机冷却仿真设计

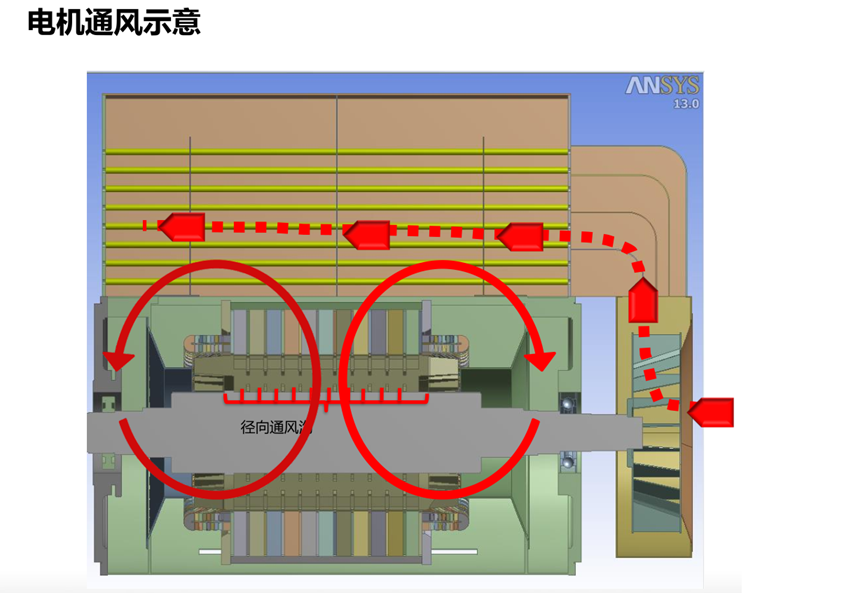

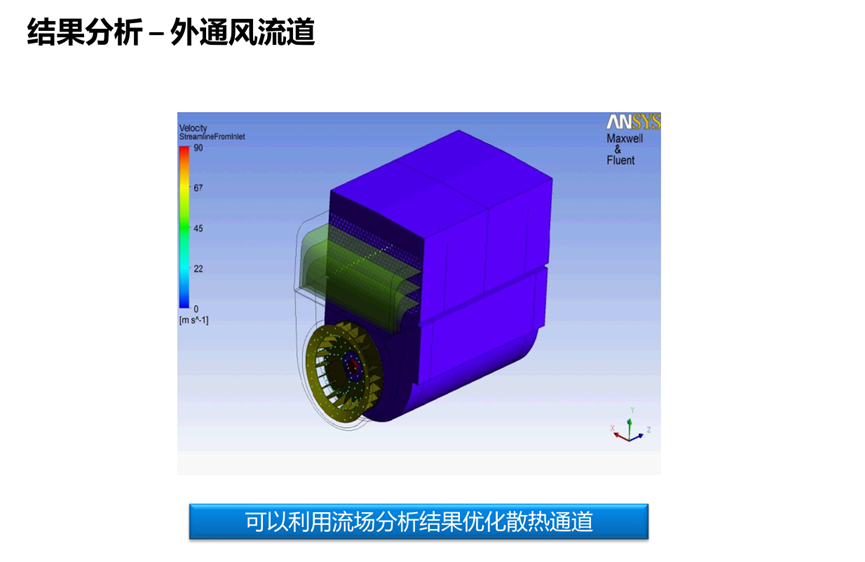

-需要评估散热通道设计

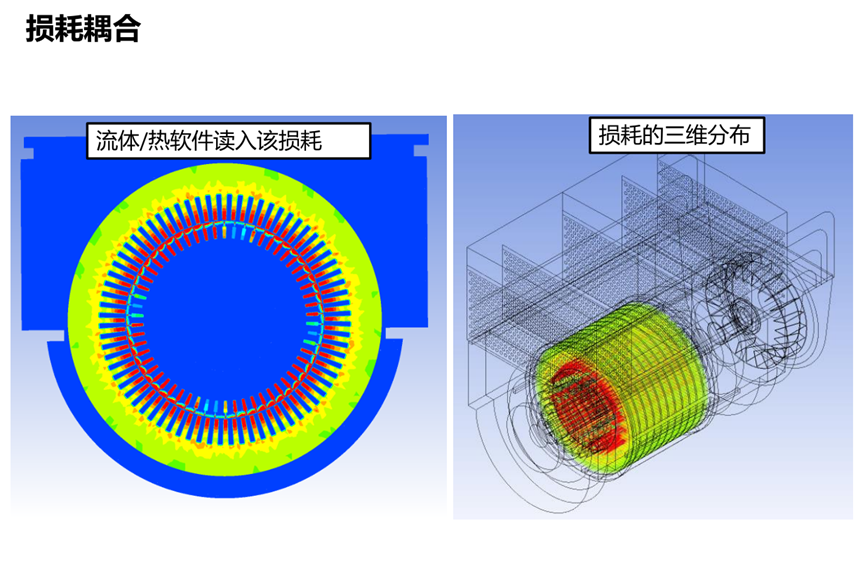

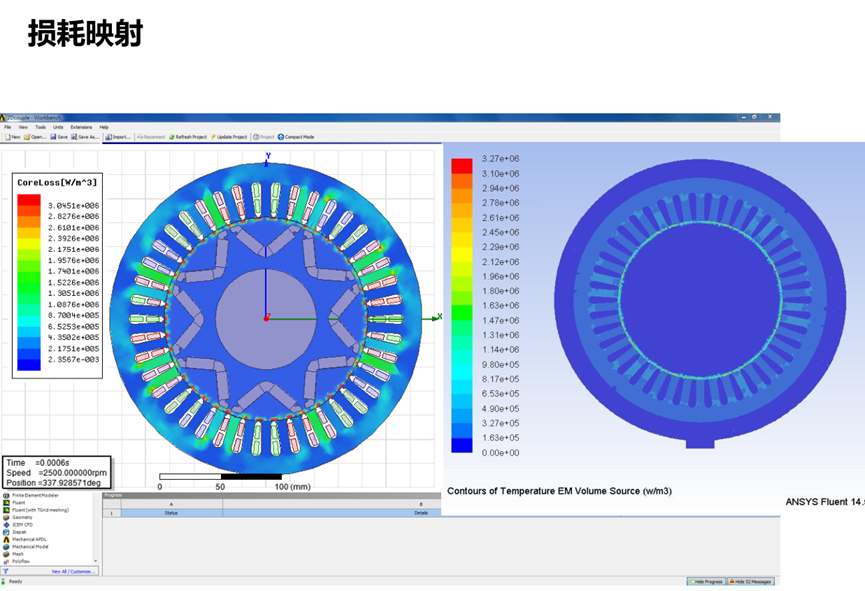

-需要评估电磁损耗:损耗是发热的根本;损耗的大小、分布直接影响电机最终的温度分布
-如何保证数值仿真的精度:求解算法;边界条件;流体/热数值仿真技术如何引入精确的损耗分布?

Ansys电机热设计解决方案的图14

Ansys电机热设计解决方案的图15

Ansys电机热设计解决方案的图16

Ansys电机热设计解决方案的图17

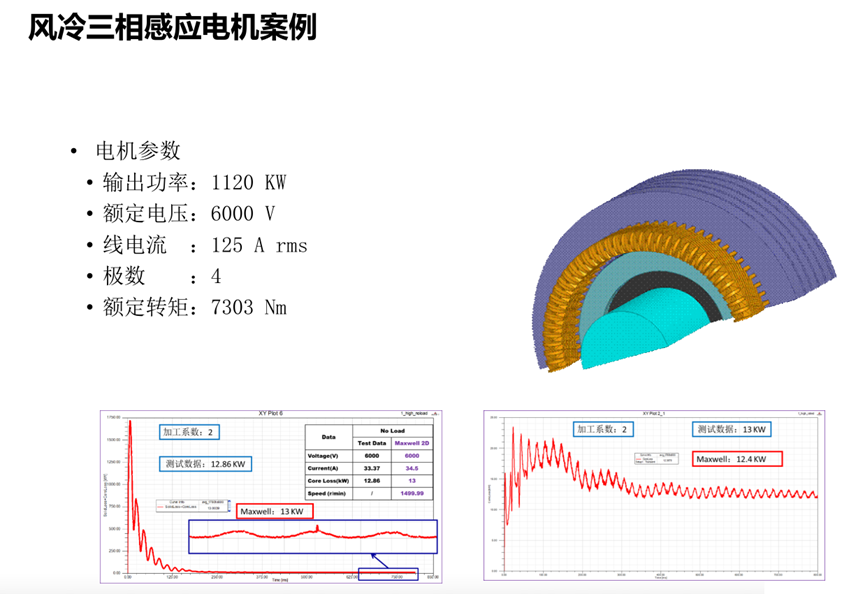

Ansys电机热设计解决方案的图18

Ansys电机热设计解决方案的图19

Ansys电机热设计解决方案的图20

Ansys电机热设计解决方案的图21

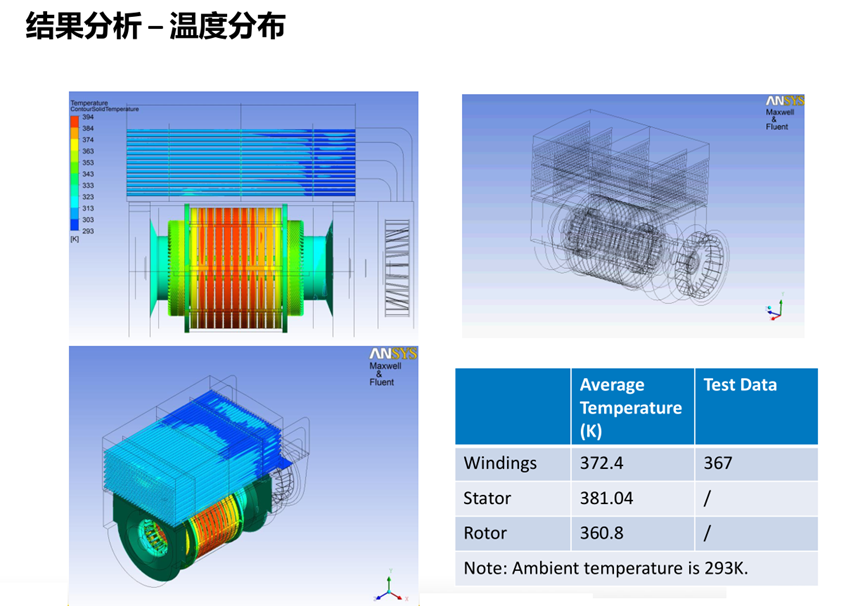

Ansys电机热设计解决方案的图22

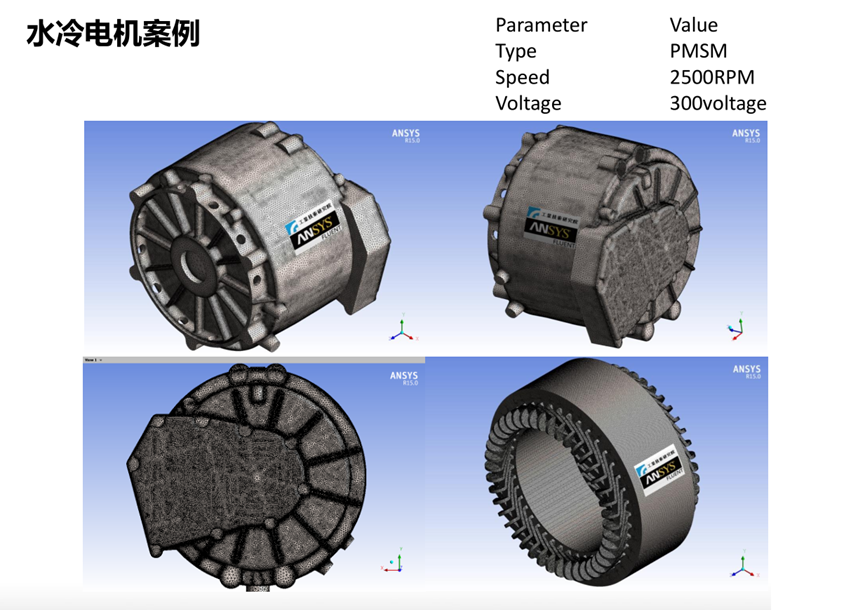

Ansys电机热设计解决方案的图23

Ansys电机热设计解决方案的图24

Ansys电机热设计解决方案的图25

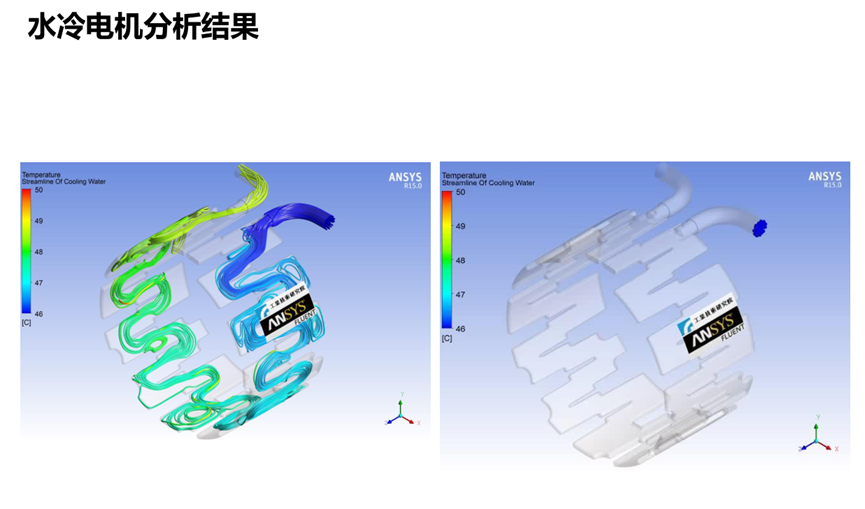

Ansys电机热设计解决方案的图26

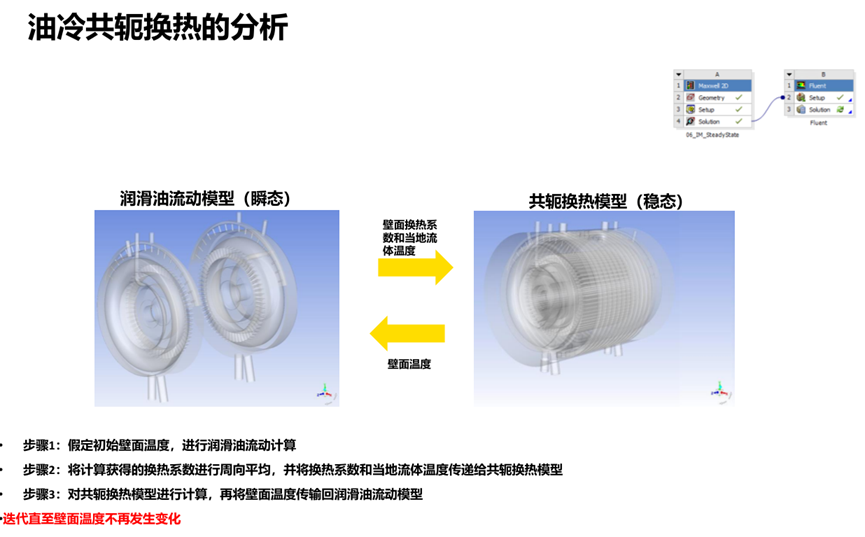

Ansys电机热设计解决方案的图27

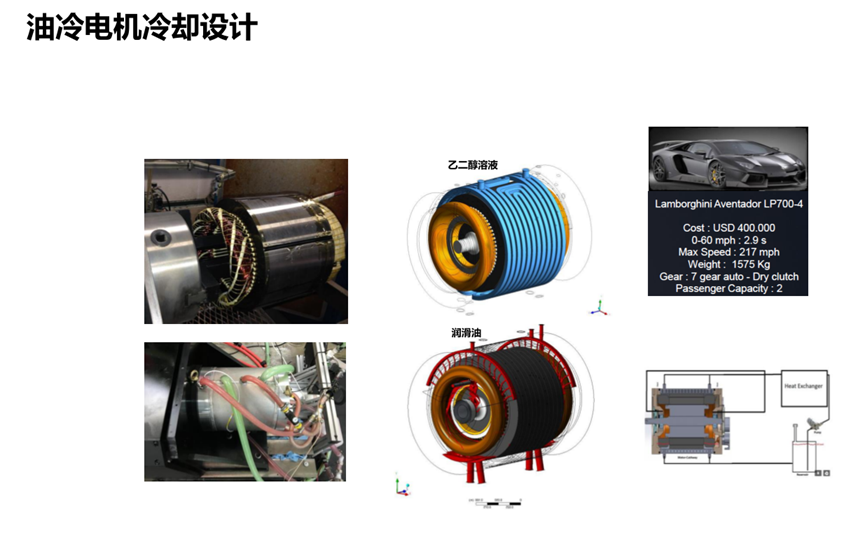

Ansys电机热设计解决方案的图28

Ansys电机热设计解决方案的图29

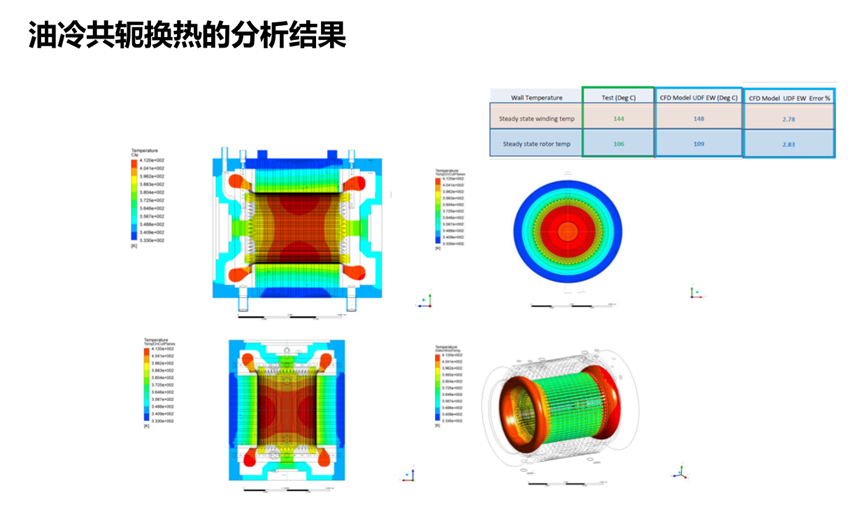

Ansys电机热设计解决方案的图30

Ansys电机热设计解决方案的图31

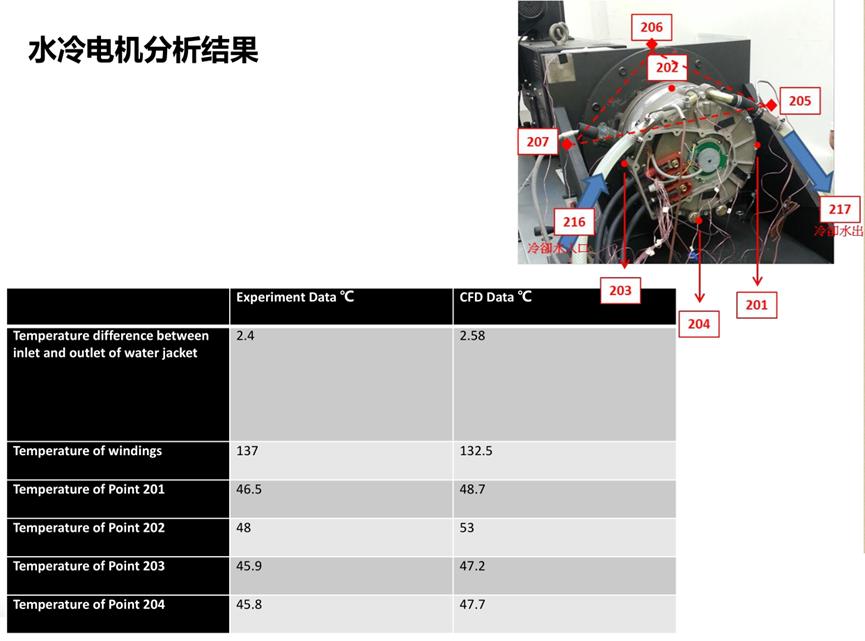

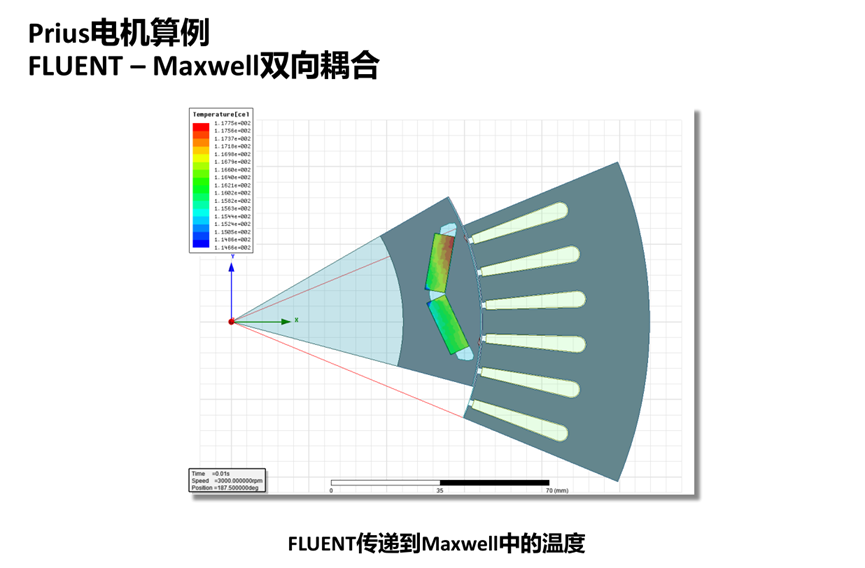

Ansys电机热设计解决方案的图32

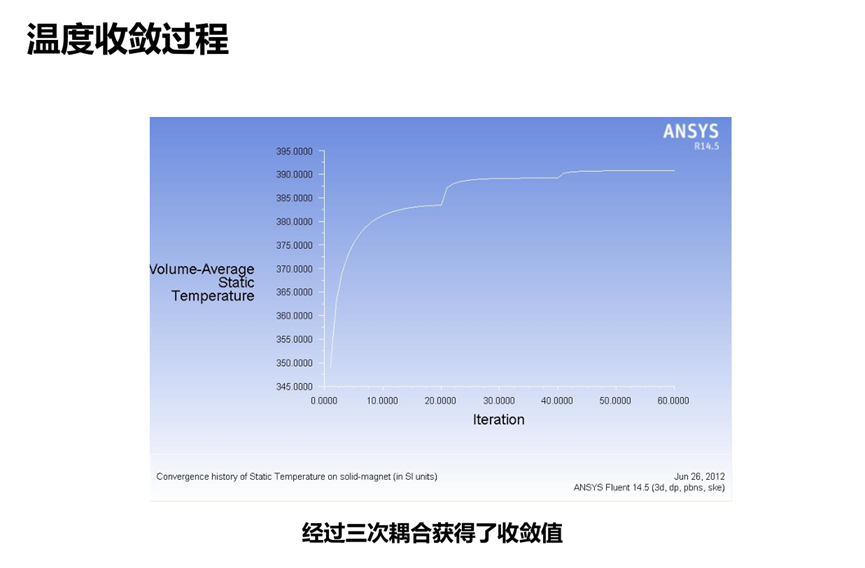

Ansys电机热设计解决方案的图33

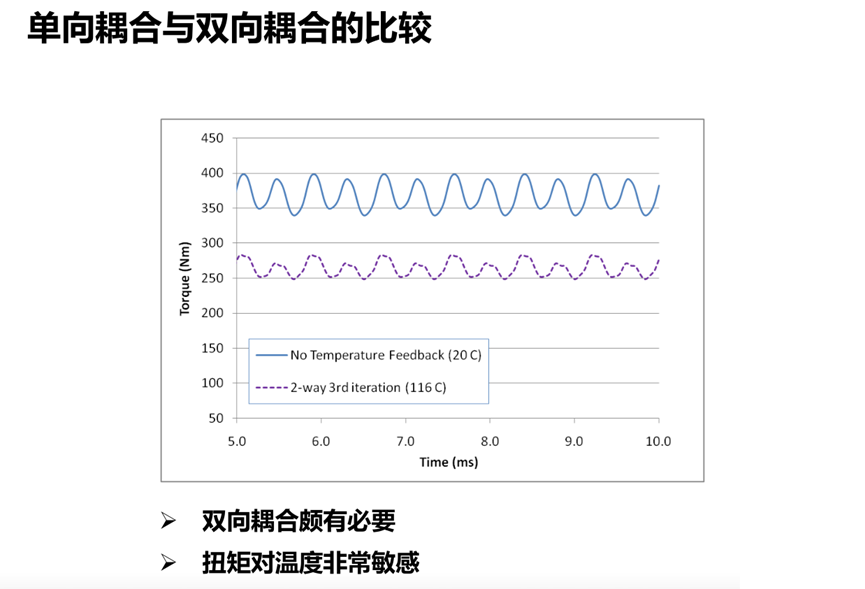

Ansys电机热设计解决方案的图34

控制器热仿真设计
热-电子设备运行的关键问题
-子器件的故障与其工作温度有密切关系

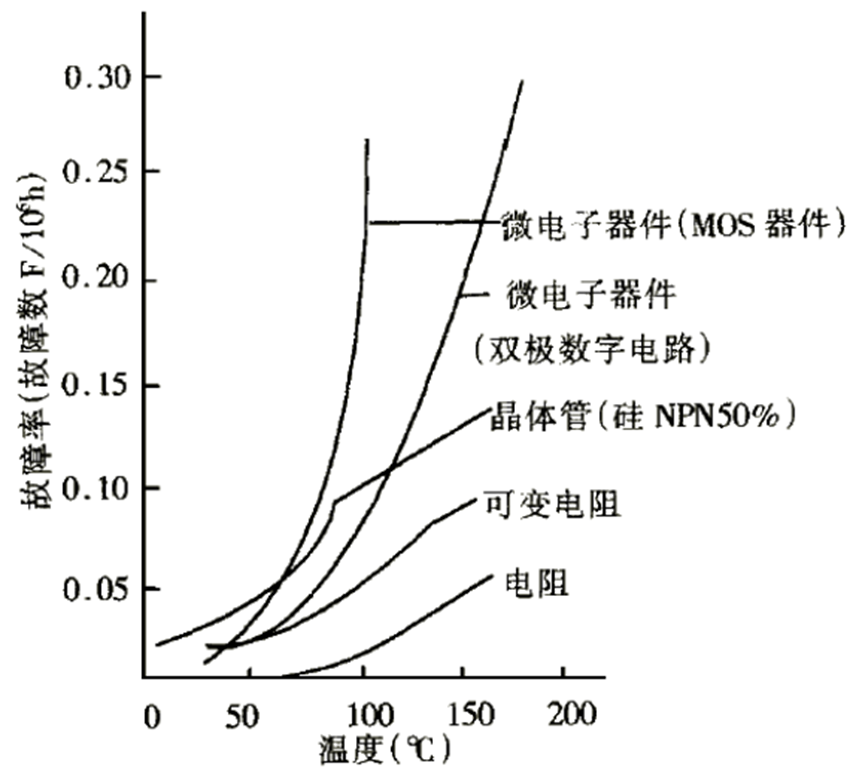

-温度最为敏感的:量使用的半导体器件和微电路,故障率随温度的增加而指数地上升
Ansys电机热设计解决方案的图35

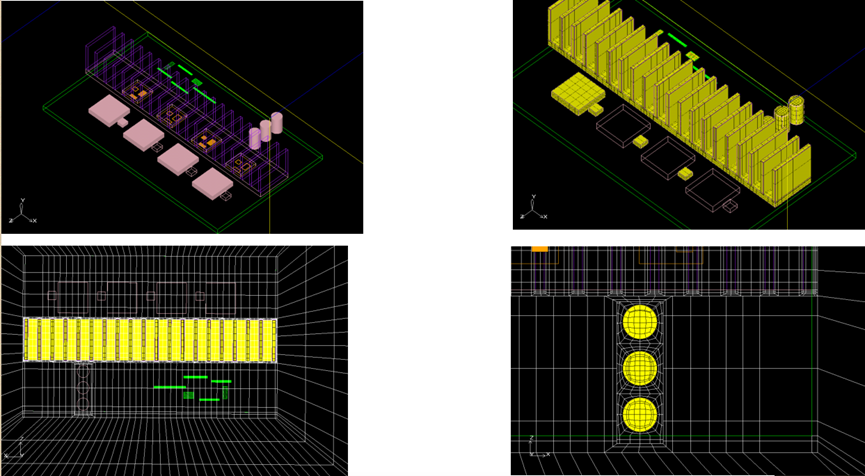

电子设备内关键器件的热模拟
Ansys电机热设计解决方案的图36

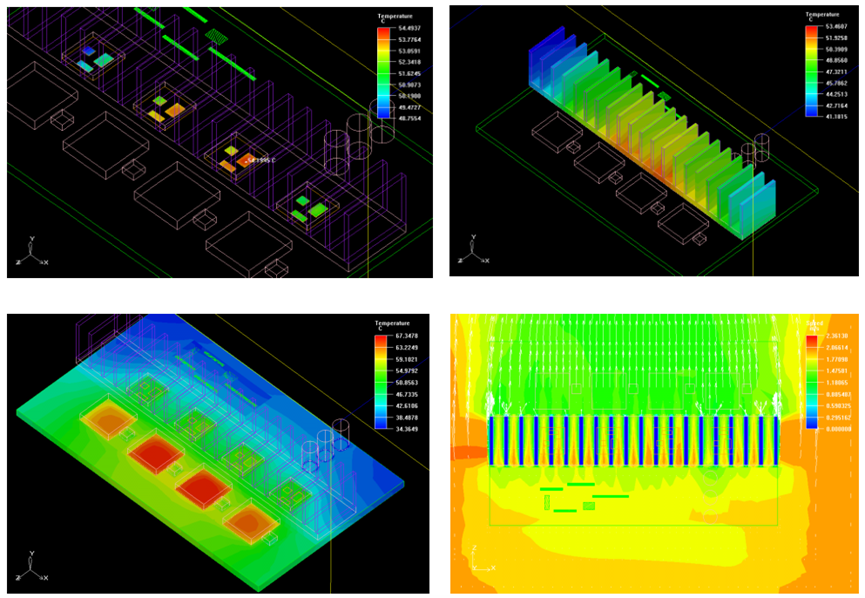

温度云图
Ansys电机热设计解决方案的图37

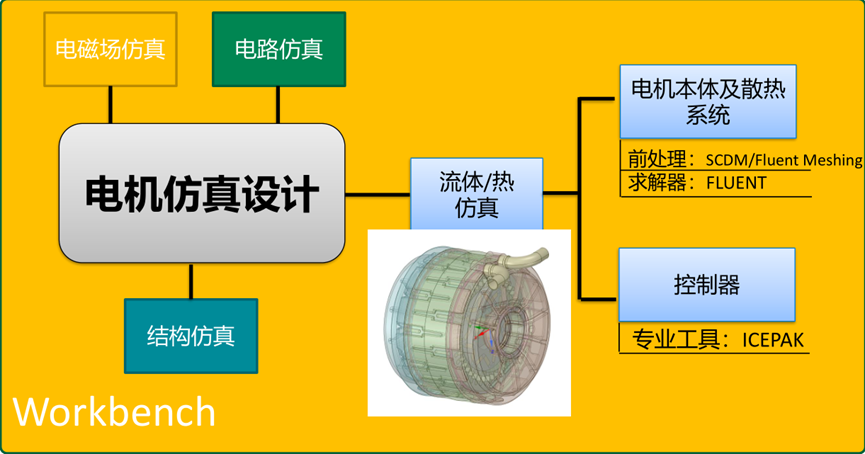

Ansys电机散热、通风模拟产品方案

Ansys电机热设计解决方案的图38
ICEPAK专业的电子散热仿真工具
芯片级、封装级、板级、系统级全尺度电子散热仿真
-基于”Object”建模,用户可以快速建立常见的电子器件模型
-可以导入各种格式的ECAD和MCAD数据格式:STEP, IGES,ProE,UG等(借助于 DesignModeler);MCM,IDF,BRD,Gerber,ANF,ODB++
-自动化快速网格划分技术:六面体网格;贴体混合网格
-健壮、快速的求解器技术:基于FLUENT

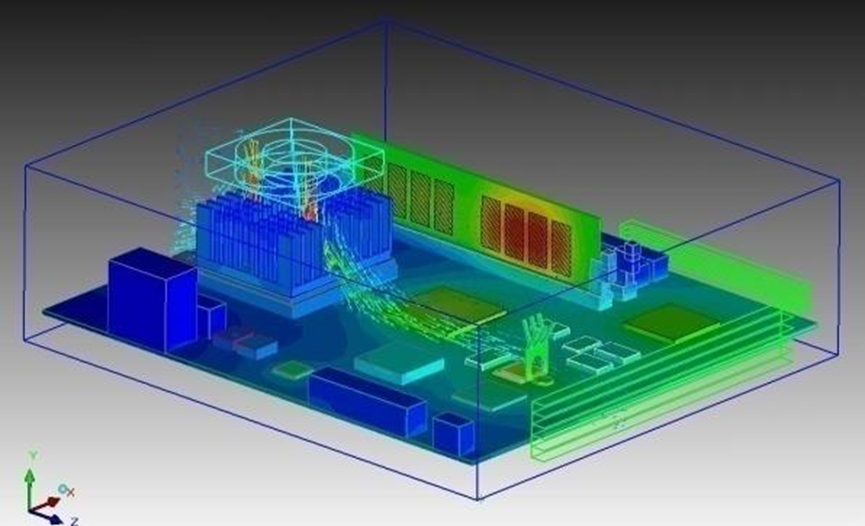

-物理模型丰富:层流、湍流、自然对流、强制对流、辐射、太阳辐射、旋转部件、湿度、污染物扩散
Ansys电机热设计解决方案的图39

结论

-流体仿真技术可以应用在电机本体、散热系统、控制器等设备的流动、热的相关设计
-流体仿真技术可以提供工程上可信的结果
-ANSYS提供了完善的产品方案来解决电机本体、散热系统、控制器中的流动、热问题
-ANSYS的产品方案可以将电磁、流动、热等多物理场统一在一个框架下解决
