SolidWorks建模练习（51）：DNA结构

2023年2月13日 浏览：1266 收藏：1

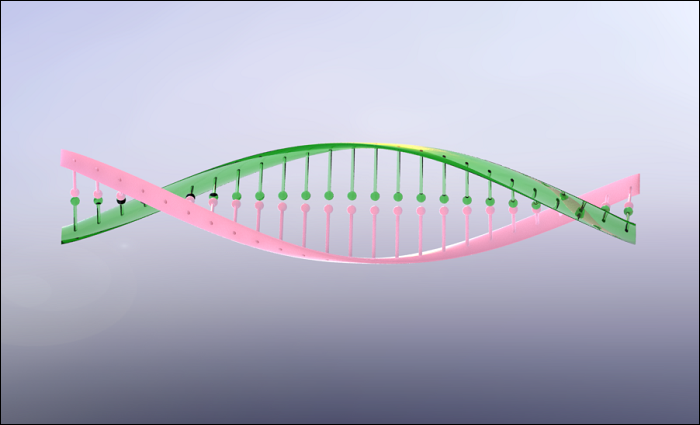

最终结果如下图所示：

SolidWorks建模练习（51）：DNA结构的图1

方法：
1.点击拉伸凸台/基体，在上视基准面绘制如下图所示的草图。

SolidWorks建模练习（51）：DNA结构的图2

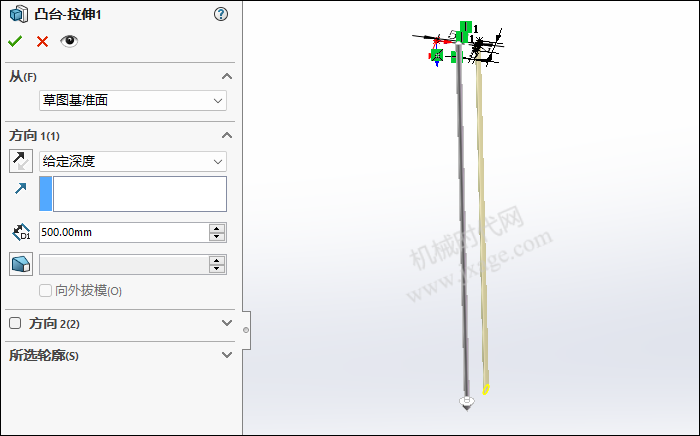

设置拉伸深度为500mm。

SolidWorks建模练习（51）：DNA结构的图3

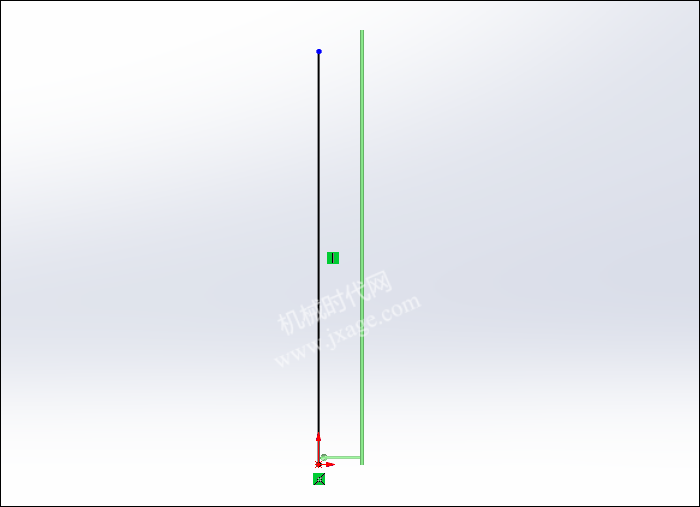

2.再次点击拉伸凸台/基体，在右视基准面绘制如下图所示的草图。

SolidWorks建模练习（51）：DNA结构的图4

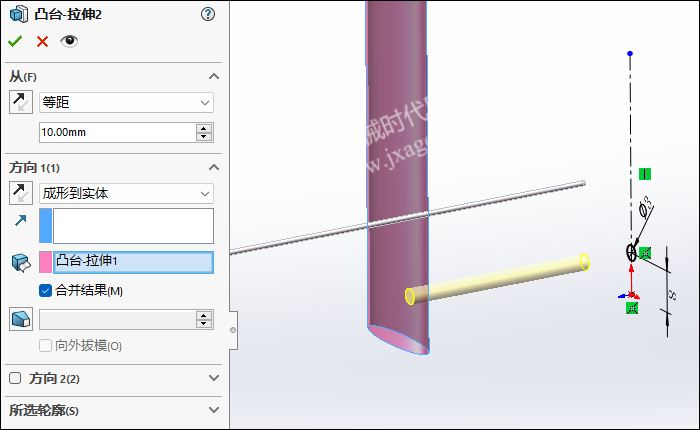

开始条件设置为“等距”，距离为10mm；终止条件设置为“成形到实体”，选择上一步创建的拉伸实体作为参考，如下图所示。

SolidWorks建模练习（51）：DNA结构的图5

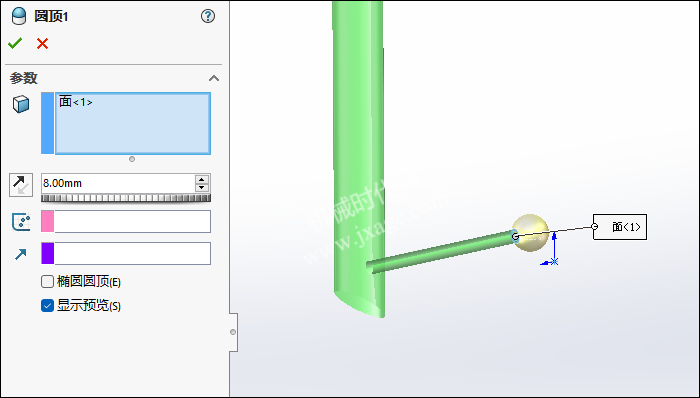

3.点击“插入”-“特征”-“圆顶”，选择上一步创建的拉伸实体的端面，设置距离值为8mm，点击勾号完成。

SolidWorks建模练习（51）：DNA结构的图6

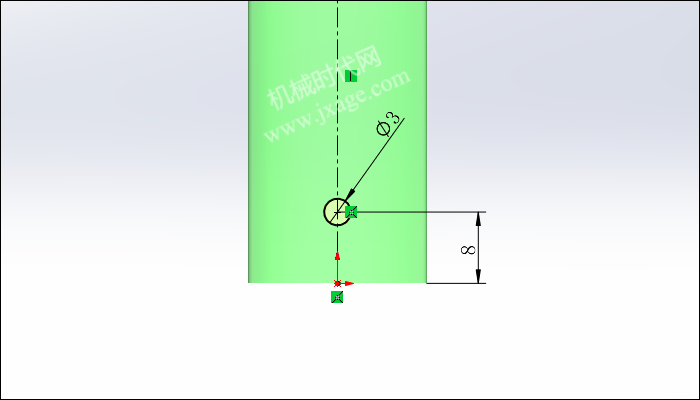

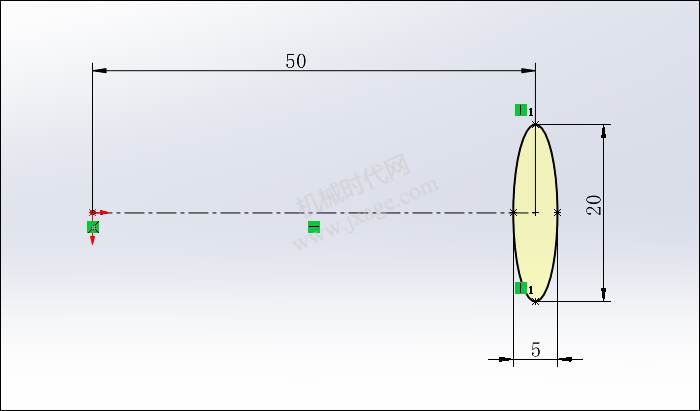

4.点击草图按钮，在前视基准面绘制如下图所示的草图。

SolidWorks建模练习（51）：DNA结构的图7

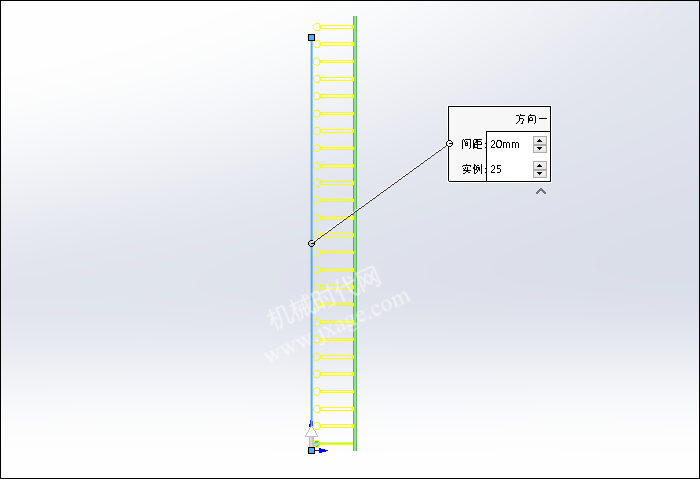

5.点击线性阵列，阵列方向选择上一步创建的草图（直线），设置阵列的实例数量为25个，阵列间距为20mm，如下图所示。

SolidWorks建模练习（51）：DNA结构的图8

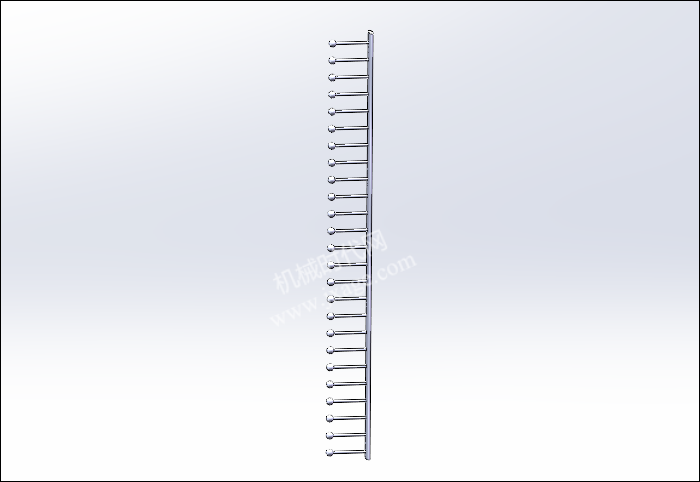

阵列完成后如下图所示。

SolidWorks建模练习（51）：DNA结构的图9

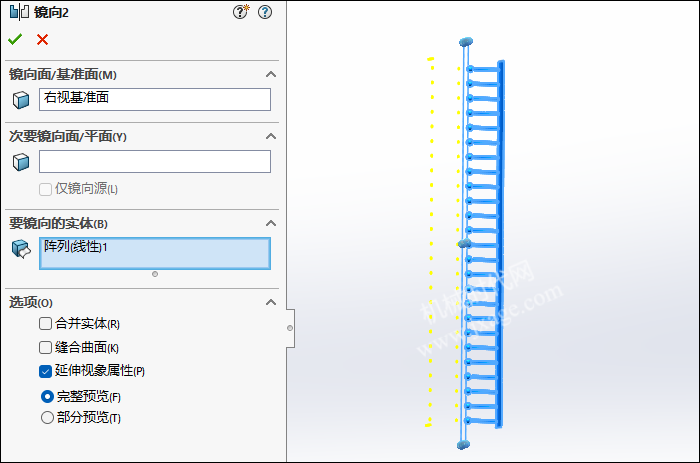

6.点击镜向按钮，选择右视基准面作为镜向平面，选择阵列实体作为要镜向的对象，如下图所示。

SolidWorks建模练习（51）：DNA结构的图10

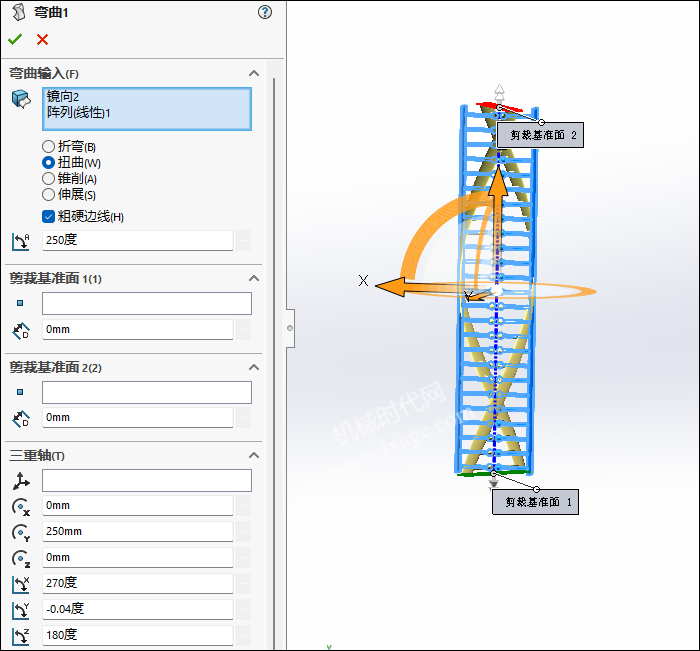

7.点击“插入”-“特征”-“弯曲”，选择阵列及镜像特征作为弯曲的输入，勾选“扭曲”选项，设置扭曲的角度为250度，如下图所示。

SolidWorks建模练习（51）：DNA结构的图11

8.完成。

SolidWorks建模练习（51）：DNA结构的图12
