【CAE案例】气冷堆（AGR）堆芯中石墨砖的裂纹扩展分析

案例介绍

石墨砖在高温气冷反应堆(AGR)常年运行过程中经快速中子辐照会导致其尺寸的变化，并与辐射氧化作用共同改变材料的微结构与内部应力。随着时间流逝，石墨砖内部应力不断增大，强度不断降低，导致石墨砖中裂缝的产生。同时由于燃料棒和控制棒位于石墨构成的石墨砖内部，因此对石墨砖中的裂纹进行分析是必要的。

为了计算石墨芯的寿命，并对 AGR投资和延长运营寿命方面做出正确的决策，同时为近几年的 AGR开发使用建立“安全案例”，英国研发中心（曼彻斯特大学）和 EDF合作，开展了对石墨砖中裂缝扩展的仿真研究。研究包括“自动”确定裂缝路径，评估带裂纹石墨砖的残余强度 。

图1：AGR反应堆堆芯中的石墨砖

模型介绍



本研究模拟了石墨砖的三种模型中不同形状裂缝的扩展。如图 2所示给出石墨砖的基本尺寸。模型Ⅰ和模型Ⅱ为 2d模型，模型Ⅲ为 3d模型。

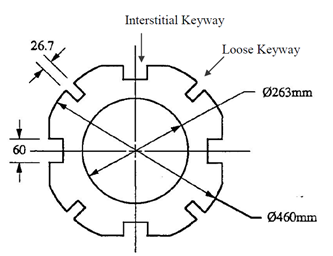

图2：石墨砖的基本尺寸

模型Ⅰ

如图3所示，模型Ⅰ适用场景如图（a）所示，石墨砖在如图（b）所示的外力作用下，其结构上的裂纹的扩展情况如图（c）所示。

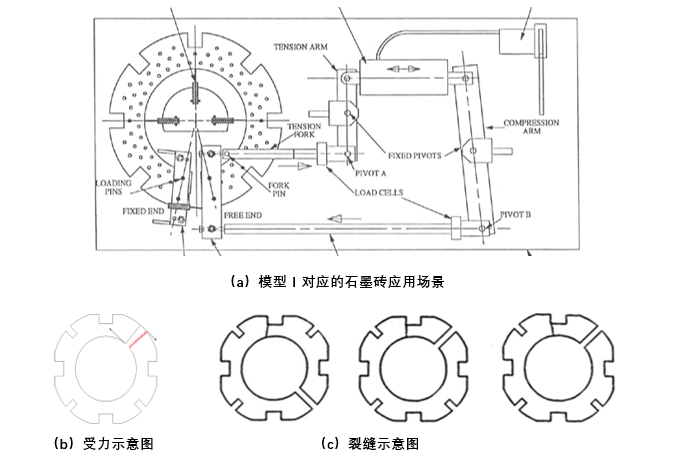

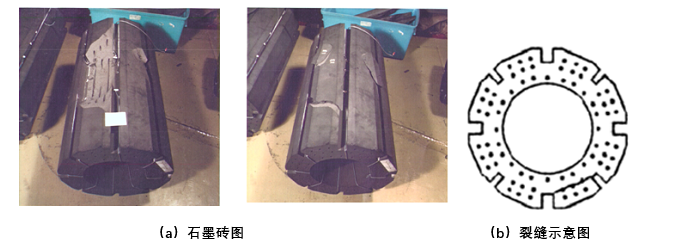

图3：模型Ⅰ示意图

模型Ⅱ

如图 4所示，模型Ⅱ适用场景如图（ a）所示，石墨砖的四端有对称的活动键槽，在如图（ b）所示的外力作用下，其结构上的裂纹的扩展情况如图（ c）所示。

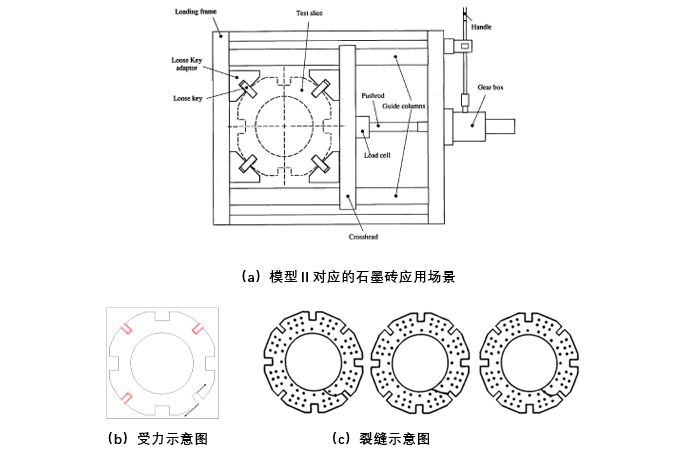

图4：模型Ⅱ示意图

模型Ⅲ

模型Ⅲ为石墨砖的实体 3d模型，如图 5中的（ a）所示，其裂纹的扩展情况如（ b）所示。其中，键的长度为 255mm，石墨砖的长度为 1m。

图5：模型Ⅲ示意图

模拟过程与结果分析



模拟裂纹的扩展有很多方法，最常用的是基于Griffith微裂纹理论的方法，还有内聚力（Cohesive Zone Modelling, CZM）方法以及基于损伤理论的方法等。本研究采用了基于Griffith微裂纹理论和损伤理论对以上三个石墨砖模型进行裂纹扩展分析。

基于Griffith理论法模拟裂纹

在结构有限元仿真软件中使用 DEFI_FISS_XFEM命令定义裂纹的位置，然后使用 MODE_MODELE_XFEM命令将裂纹赋予模型中，最后使用 CALC_G命令可输出裂纹在裂尖的应变能释放率 G，该系数表示裂纹每扩展单位面积所释放出来的能量。

Gc为临界应变能释放率，表示裂纹扩展单位面积所需要的能量。在 2D模型中，若当应变能释放率 G小于临界应变能释放率 Gc时，裂纹不扩展，当 G=Gc时，裂纹扩展；在 3D模型中，需要确定裂纹前沿扩展的位置（ G＞ 0.75Gc)。如图 6所示为裂纹扩展方向的确定，裂纹朝着最大切应力方向扩展。

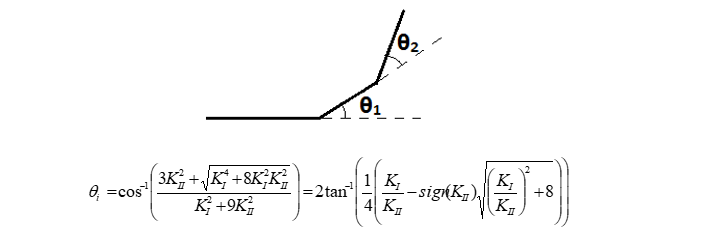

图6：裂纹扩展方向

在计算裂纹扩展的每一个时间步，可使用网格自适应模块 Homard调整生成如图 7的加密网格。

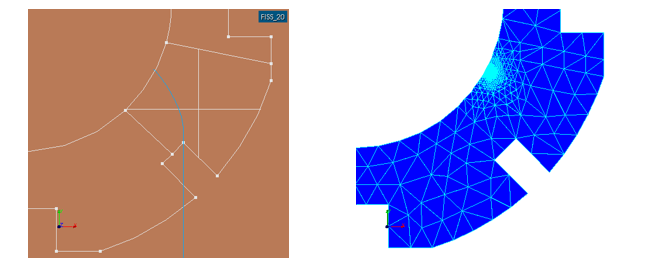

图7：使用Homard模块调整生成的网格

基于 Griffith理论法对三个模型进行模拟，得到三个模型中的裂纹扩展的结果如图 8所示。

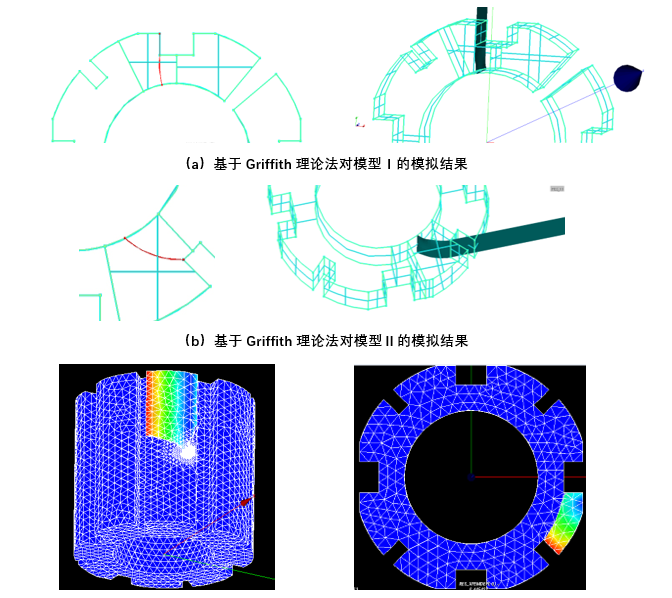

图8：基于Griffith理论法得到的结果

由图可以看出基于 Griffith理论法适用于模型Ⅰ和模型Ⅱ，模型Ⅲ的裂纹只延伸到中间的某个位置，这是由于限制了表面附近或裂纹前沿边缘的 G值计算。

基于损伤理论的方法进行裂纹扩展模拟

选用非局部损伤梯度 (GRAD_VARI)建模和脆性弹性准则 ENDO_SCALAIR，载荷选用 PRED_ELAS，将每步长的损伤增加设为不超过 10％，在求解方案中，使用 NEWTON法迭代更新矩阵，收敛规则选择 RESI_REFE_RELA。

结果如图9所示。

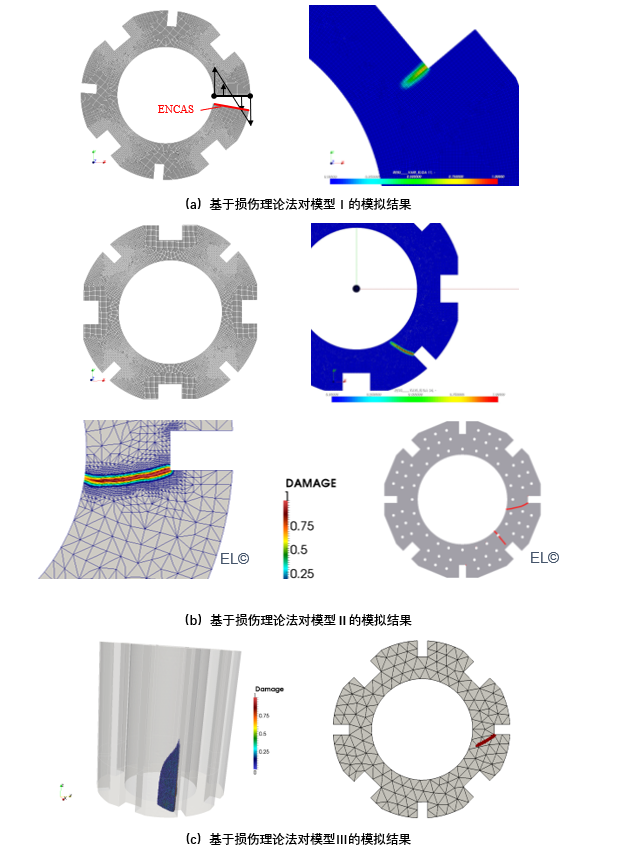

图9：基于损伤理论法的模拟结果

由损伤理论法模拟得到的裂纹扩展结果比较精确，解决了传统 Griffith理论方法的一些限制。

结论



本研究采用传统的 Griffith理论法和损伤理论法进行了石墨砖 2D模型和 3D模型以及不同裂纹的扩展仿真分析，结果表明损伤理论法能解决一些 Griffith理论法的限制。
--------
