渐变折射率(GRIN)透镜的构建和建模

成像系统>先进PSF计算



任务描述


如何构建一个GRIN透镜?

如何对其进行光线和场追迹?

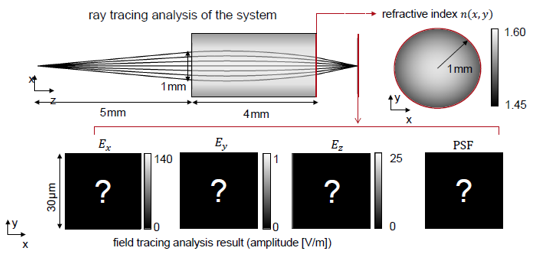

渐变折射率(GRIN)透镜的构建和建模的图1



要点

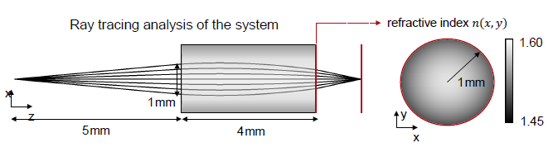

渐变折射率(GRIN)透镜的构建和建模的图2


光线和场追迹方便切换

快速和准确计算成像系统的PSF

模拟由GRIN分量引入的偏振串扰

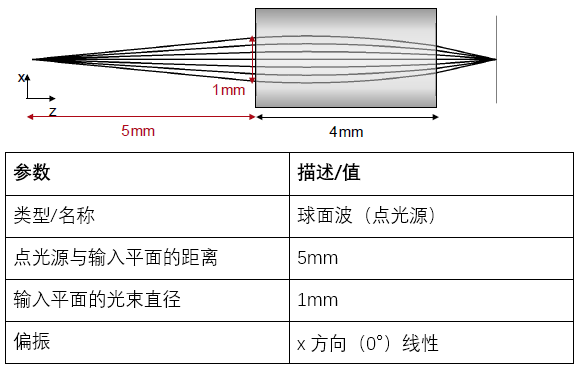

技术参数:光源



渐变折射率(GRIN)透镜的构建和建模的图3

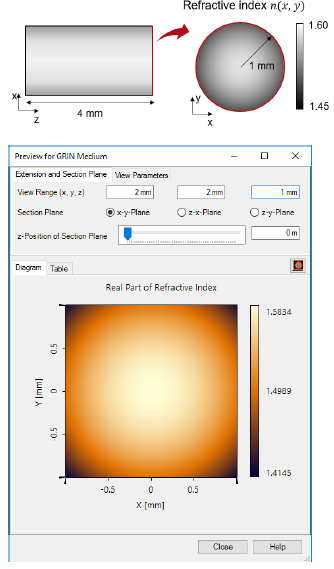

技术参数:GRIN透镜

折射率n(x, y)


渐变折射率(GRIN)透镜的构建和建模的图4


根据[1]我们使用





渐变折射率(GRIN)透镜的构建和建模的图5

渐变折射率(GRIN)透镜的构建和建模的图6

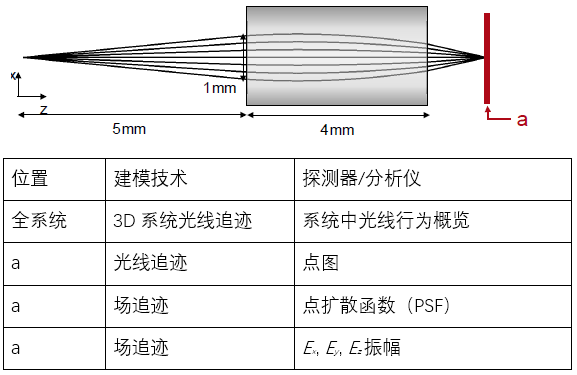

技术参数:探测器



渐变折射率(GRIN)透镜的构建和建模的图7

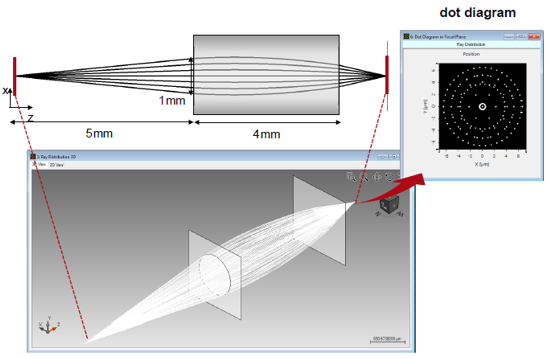

结果:3D系统光线追迹


渐变折射率(GRIN)透镜的构建和建模的图8



结果:PSF

渐变折射率(GRIN)透镜的构建和建模的图9



从光线追迹到场追迹只需要一个按钮:

渐变折射率(GRIN)透镜的构建和建模的图10

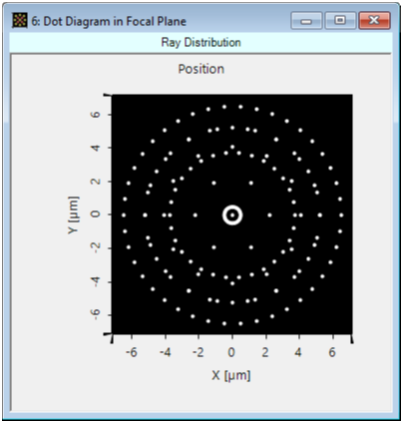

点图

渐变折射率(GRIN)透镜的构建和建模的图11

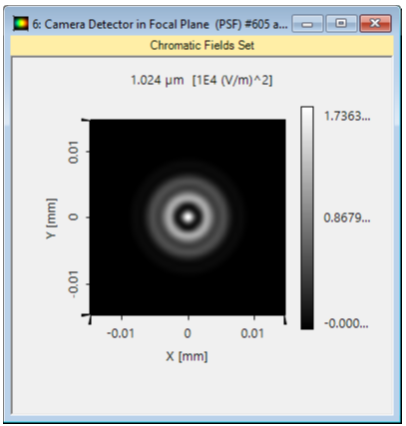

PSF

渐变折射率(GRIN)透镜的构建和建模的图12



方便实现光线和场追迹之间的转换



结果:PSF

光线追迹~2s

第二代场追迹.~3s!!!

快速和准确计算成像系统的PSF



结果:偏振串扰


渐变折射率(GRIN)透镜的构建和建模的图13

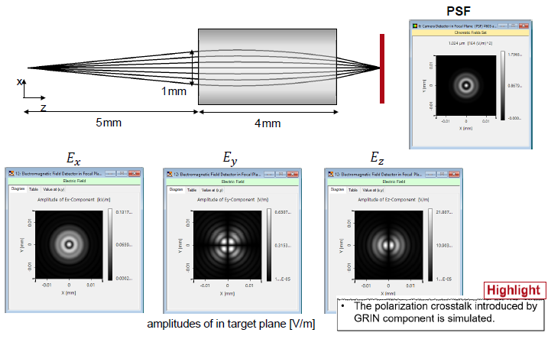

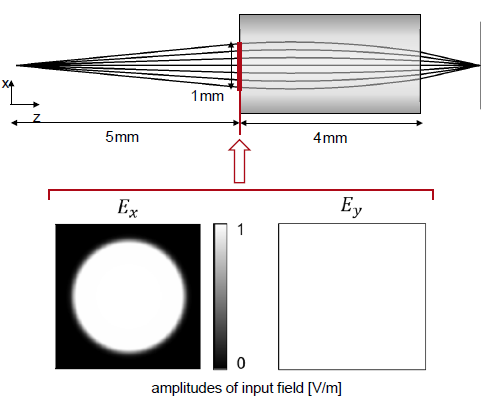

结果:偏振串扰

渐变折射率(GRIN)透镜的构建和建模的图14



仿真了由GRIN分量引入的偏振串扰
