Ansys ACT用户定制化工具使用与开发

ACT

ACT = Application Customization Toolkit (应用程序定制工具包)，包括：

1）一致化的定制化工具包：多个Ansys 的产品都可使用；可实现各个目标产品的高级功能

2）基于Python 和XML的Workbench环境下的附加模块：编程是交互式的和解释性的；获取，修改和设置数据；添加新功能；封装流程；自动执行重复性任务；与外部流程和代码集成；更有创造性...

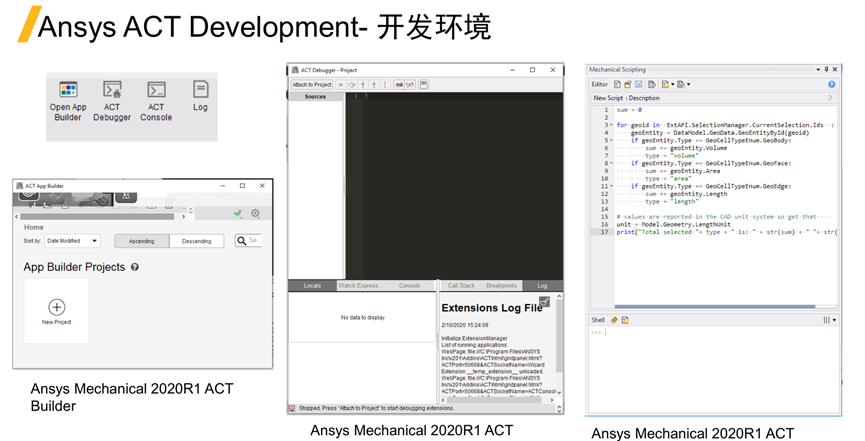

ACT应用

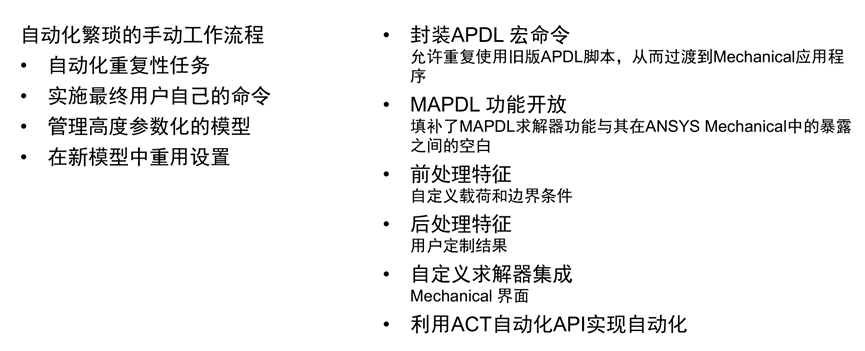

二次开发的必要性

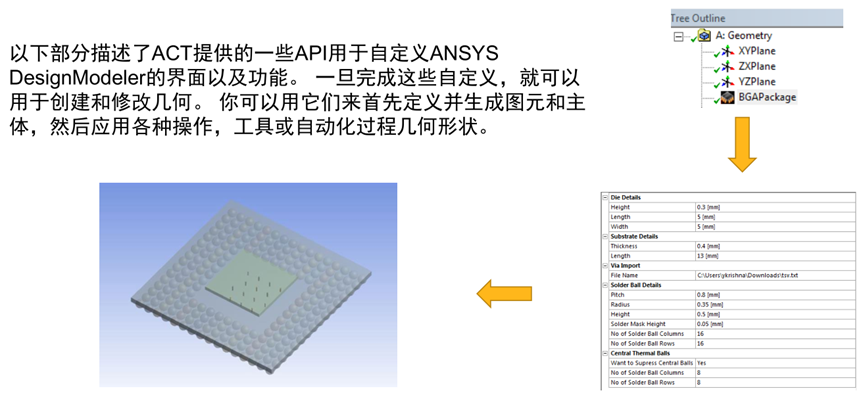

ACT in DesignModeler

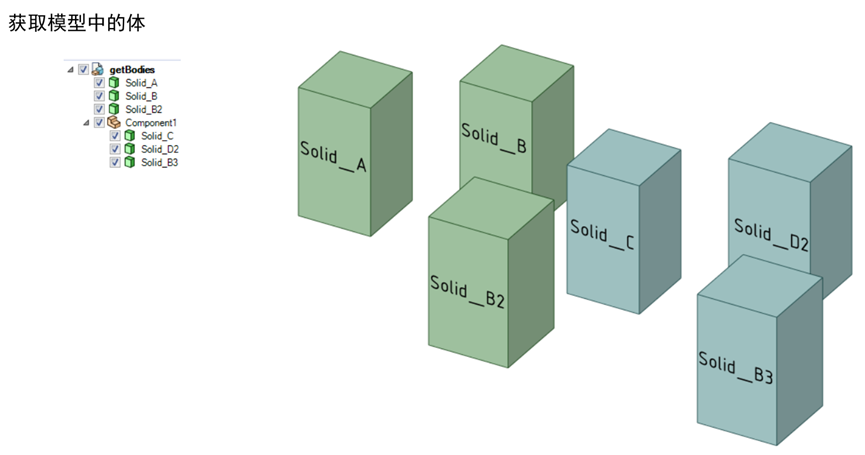

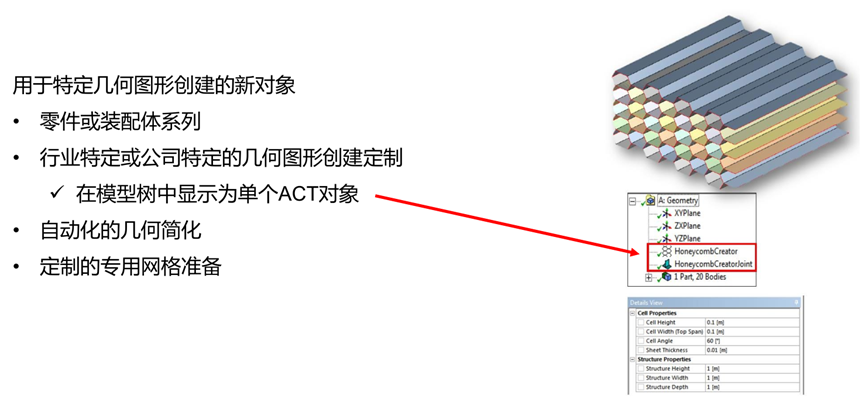

几何模型

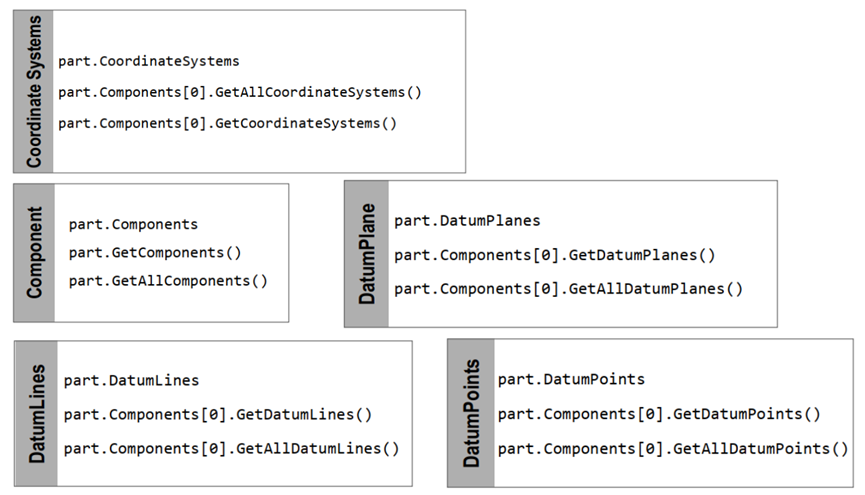

APIs

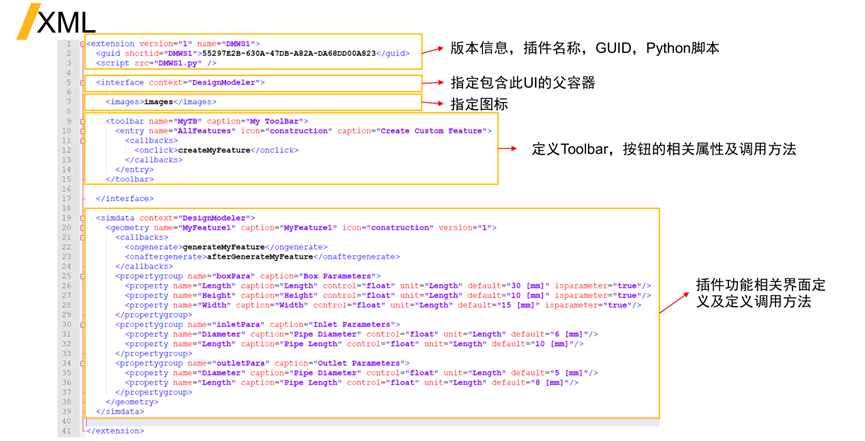

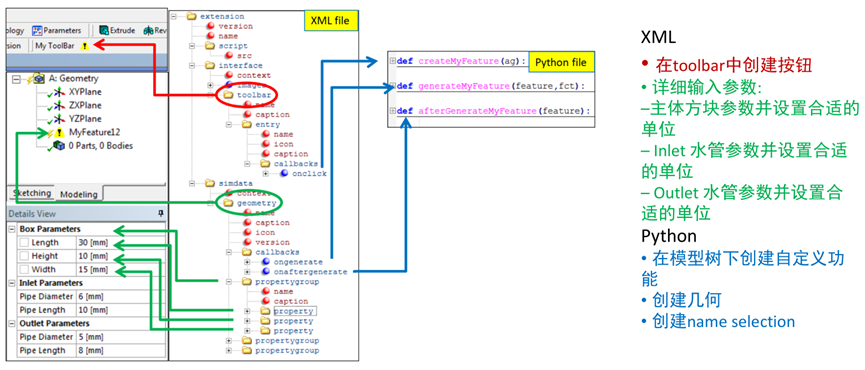

ACT扩展基本配置

ACT 插件至少包含如下文件：

一个XML文件

• 配置UI内容

• 定义扩展属性

• 将应用程序事件绑定到IronPython脚本函数

• 配置自定义载荷和结果的行为

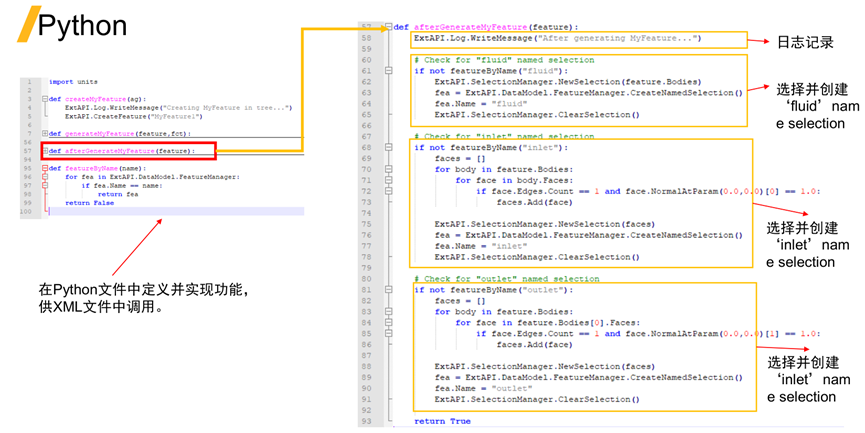

一个 IronPython脚本文件

• 实现扩展功能

• 事件驱动：应用程序生成的事件调用函数

• 支持访问外部库

• 脚本文件通常放置在与XML文件同名的文件夹中

• 可能会有其他文件/文件夹来更好地组织内容– 用于存放图像，其他资源等的单独文件夹。

• 扩展可能由其他组件组成-例如 外部Python库甚至C＃代码

注意点

• 所有几何方法都使用以m为单位的尺寸；

• 几何运算必须在 回调中执行。无法通过ACT控制台创建几 何体；

• 体列表必须分配给feature.Bodies ，方可使实体可见；

• 回调必须返回True以验证对象状态；

• 必须激活调试模式，才能使ACT控制台可见 。

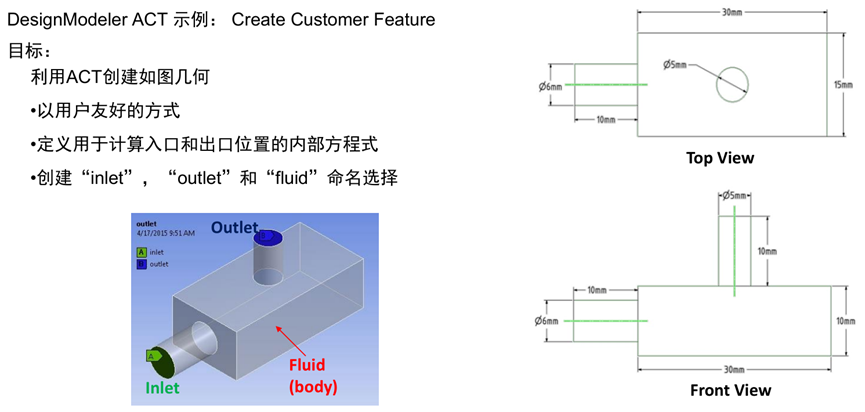

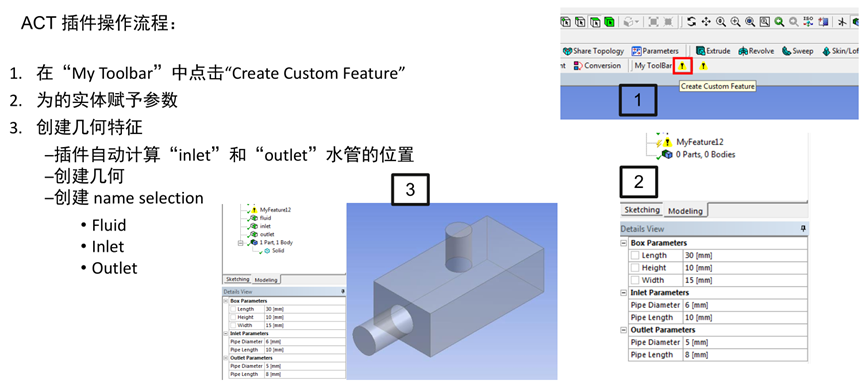

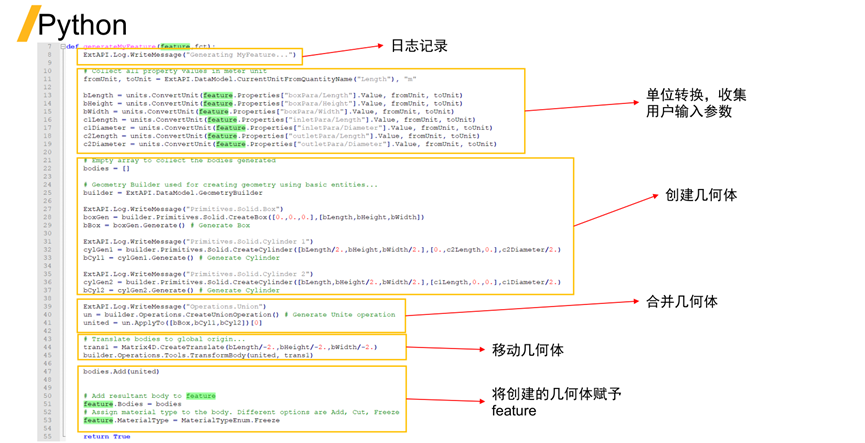

示例：Create Customer Feature

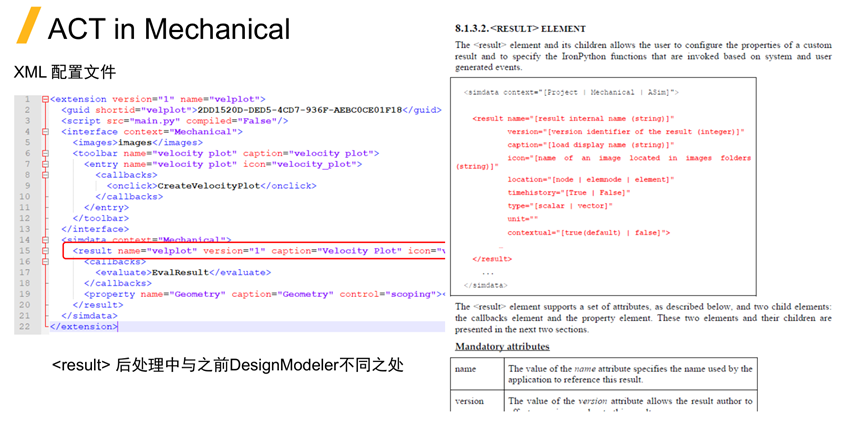

ACT in Mechanical

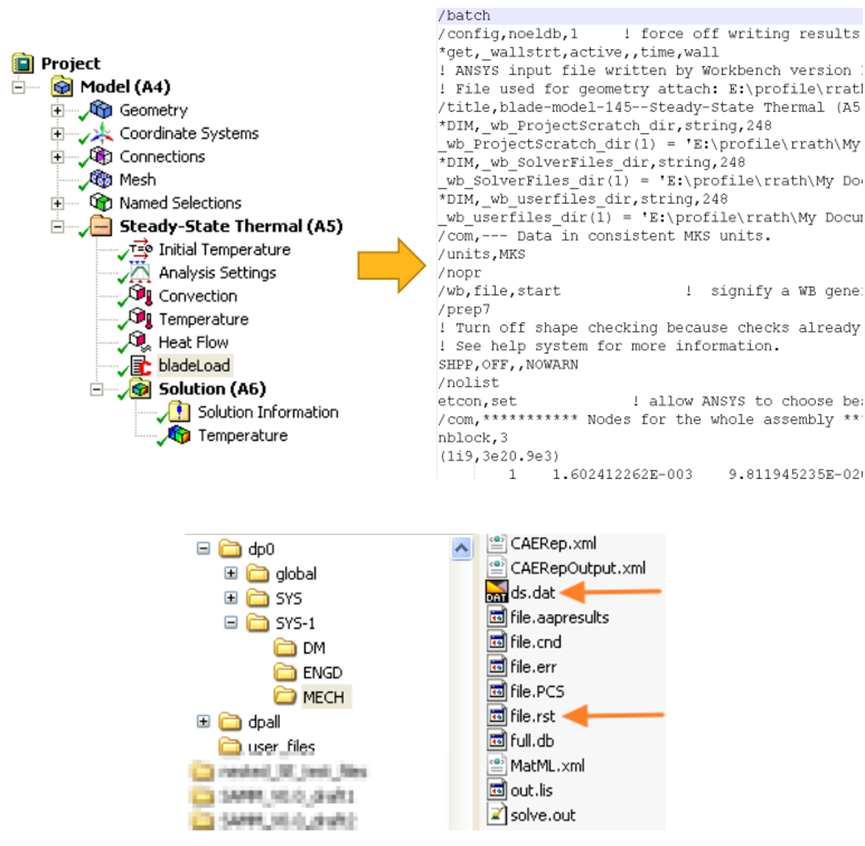

Mechanical的标准工作流程

当用户在Mechanical中点击“Solve”，如下步骤将会执行 :

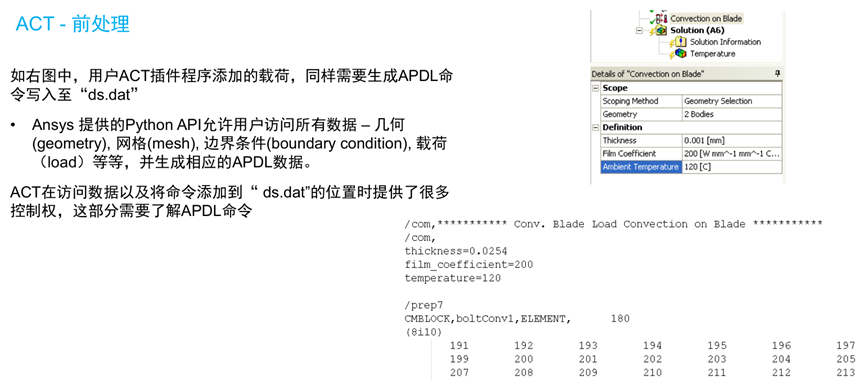

1. 模型树所有相关对象（网格，接触，求解期设置，边界载荷等等）转换成APDL命令并写入“ds.dat”.

2. 后台调用MAPDL求解器读入“ds.dat”求解，并将求解结果写入“file.rst”。

3. Mechanical读取结果文件并显示。

可用ACT定制化的步骤：

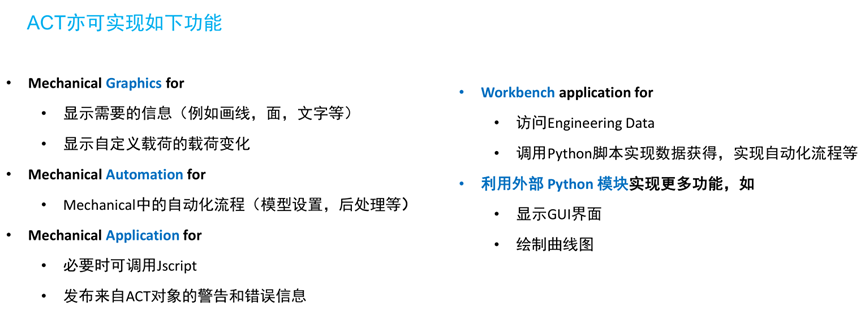

• ACT可对前后处理中多数对象做二次开发

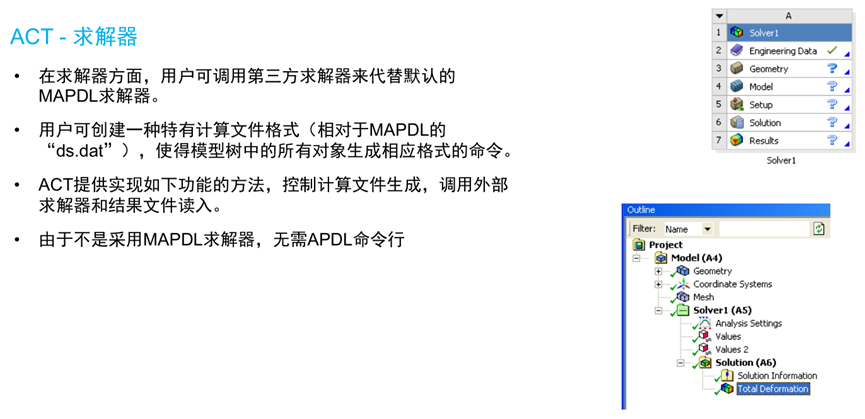

• 如果用户有第三方求解器，也可对求解器定制化开发来代替默认的MAPDL

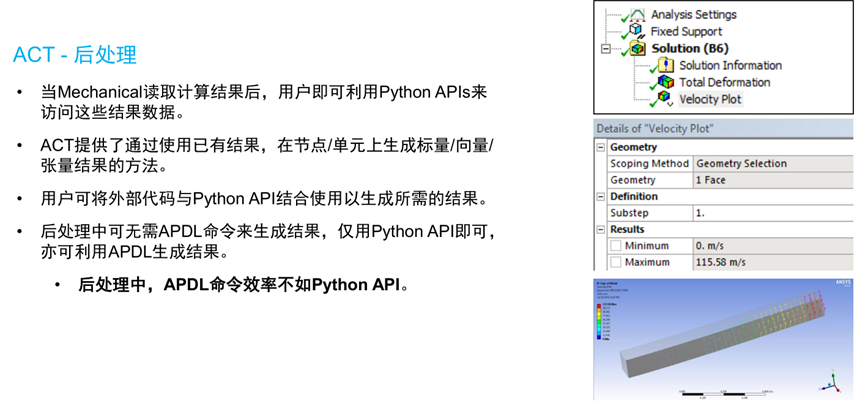

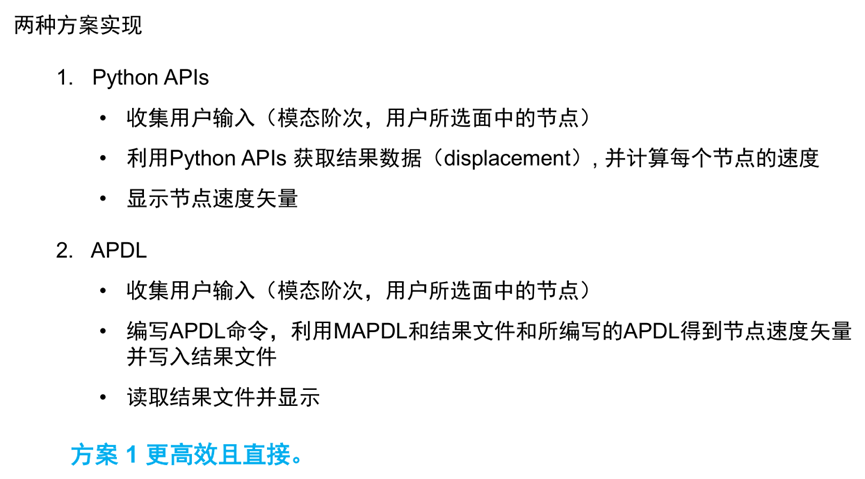

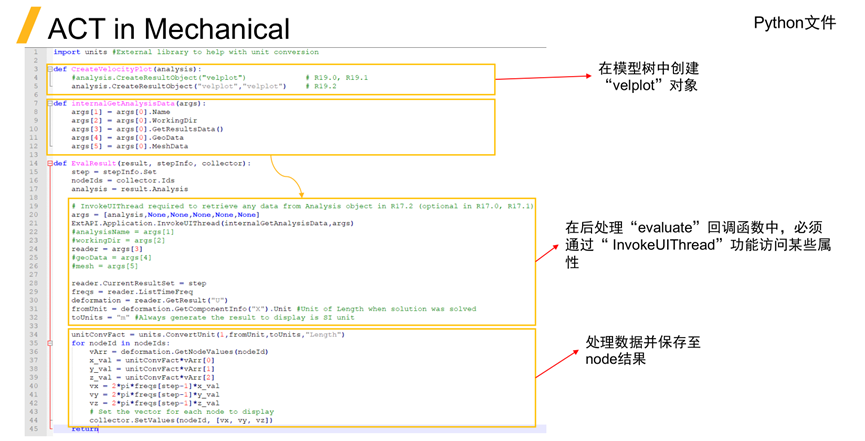

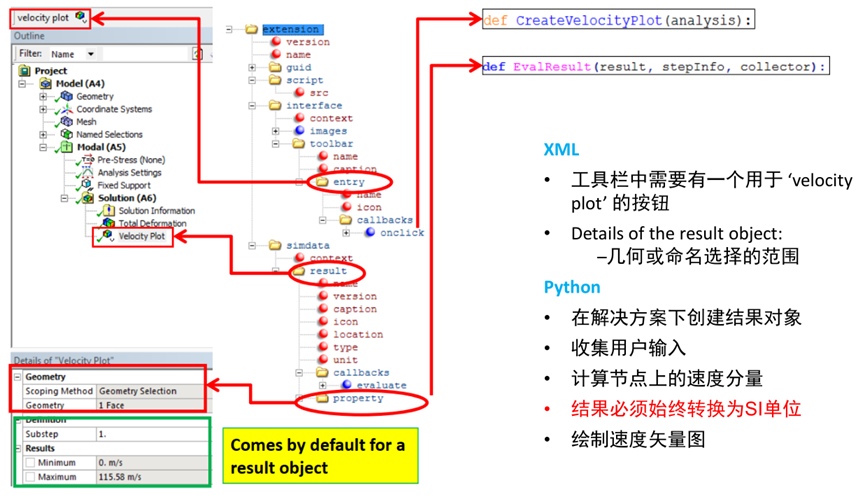

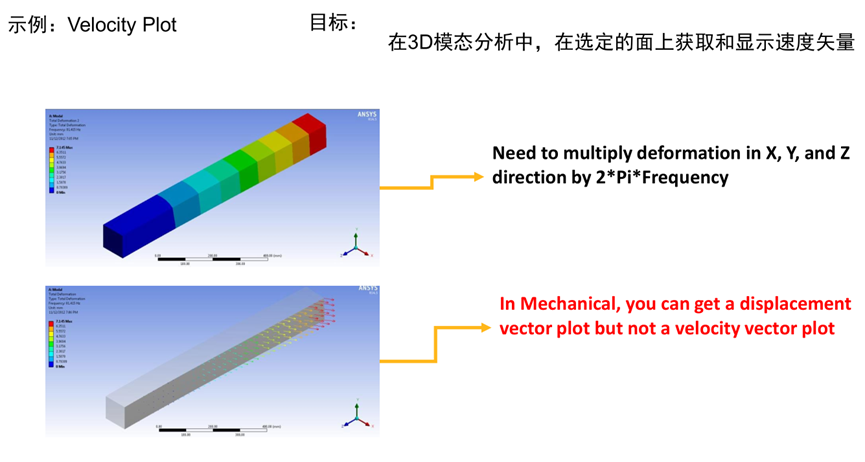

示例：Velocity Plot

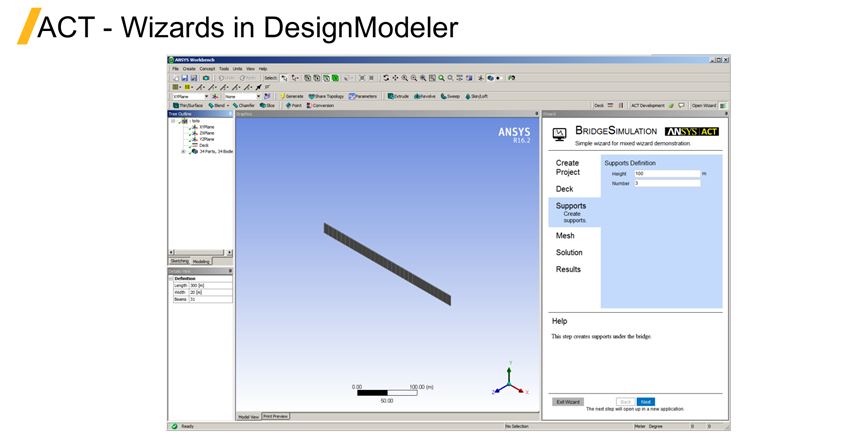

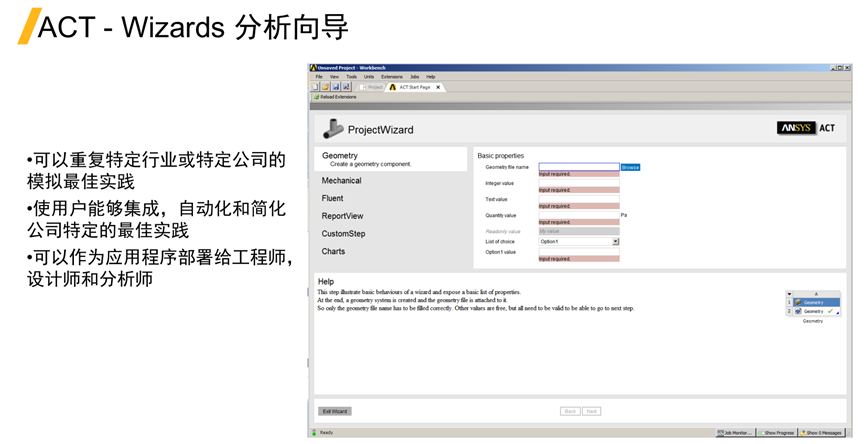

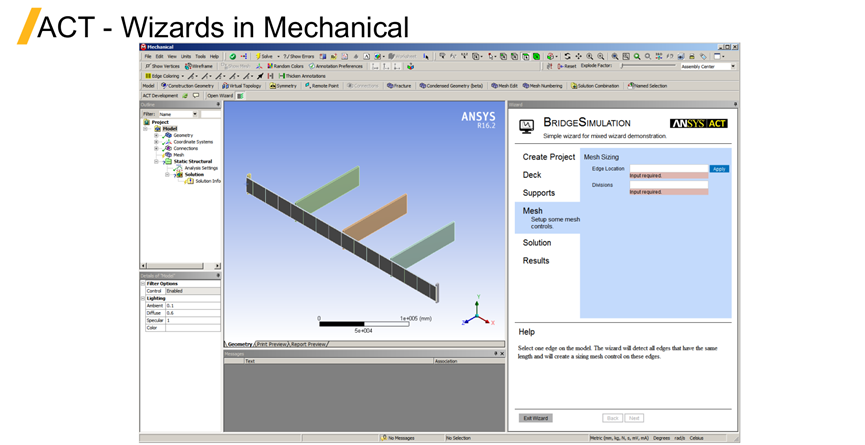

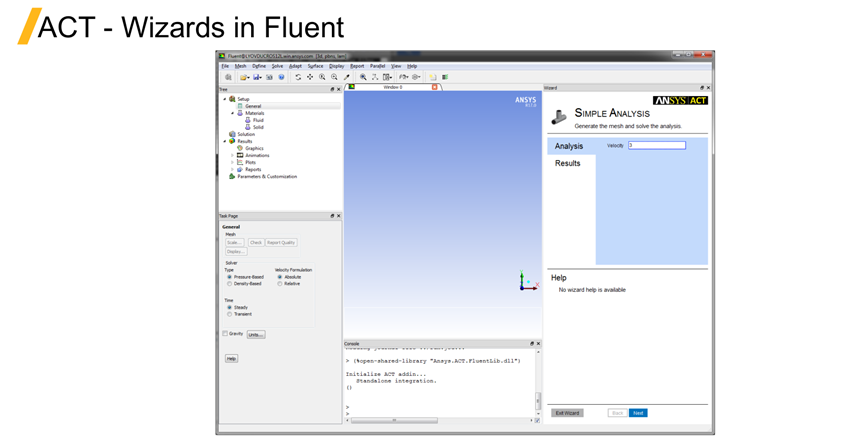

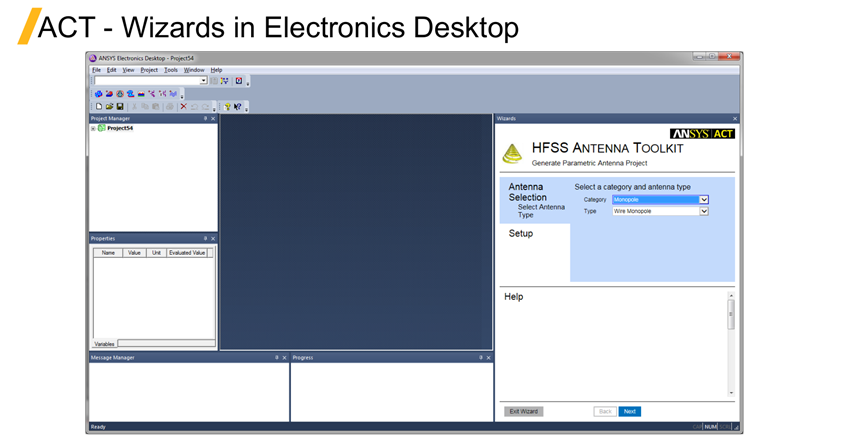

ACT in Wizards

• ACT 允许用户自动实现客户既定仿真流程（e.g. wizards）

• Wizard（设置向导）要求用户分步分解仿真流程。每步要求用户输入信息

• Wizard 可以仅包括标准功能的自动化，也可以包括标准功能和自定义功能的混合

• Wizard 是ACT扩展的一部分。它的实现与处理自定义功能与其他扩展一致

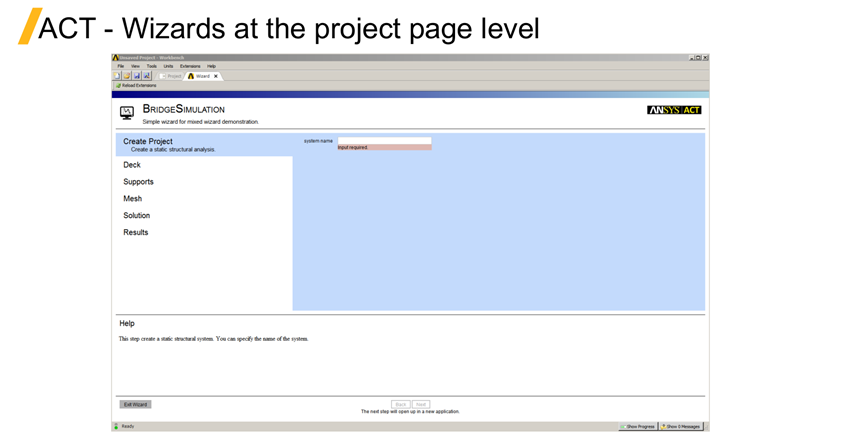

• Wizard 在Workbench或目标应用程序中以“Wizard”的形式公开。向导将逐步引导非专家用户进行模拟

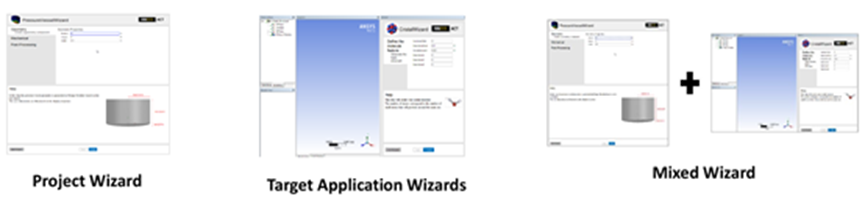

• 向导可以在不同步骤中的各种应用程序中公开

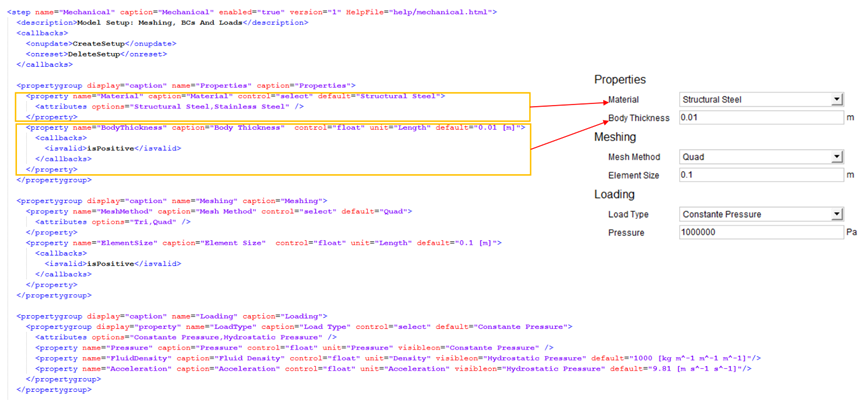

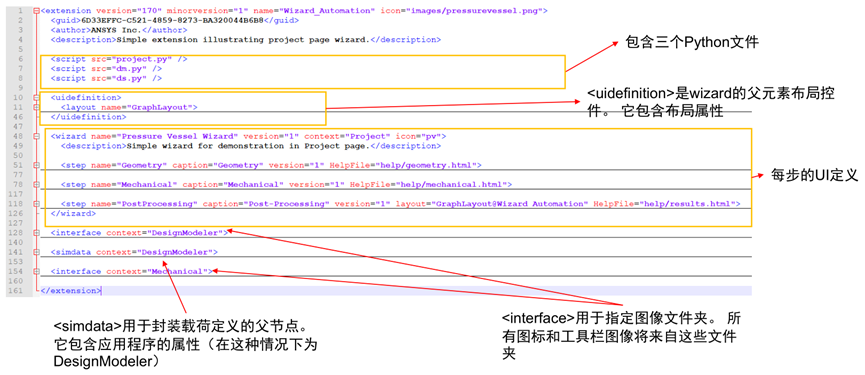

Wizard Definition

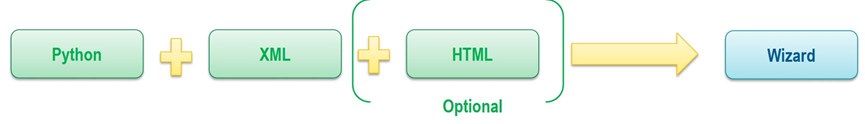

Wizard同样是一个标准ACT扩展，因此 wizard需要与其他ACT类似的文件去定义。

XML及Python文件

–与标准ACT扩展所需的文件相同，并使用相同的XML和Iron-Python语法。实际上，要创建wizard，可基于现有扩展开始，并对其进行修改。

Optional custom help files-可选的用户帮助文档

–包含文本，图像，图表或其他控件类型的HTML文件可用于为向导提供说明或详细信息

–对于Wizard，帮助文件可以存储在扩展目录内的任何文件夹中

–执行Wizard后，文件内容将显示在Wizard界面中。

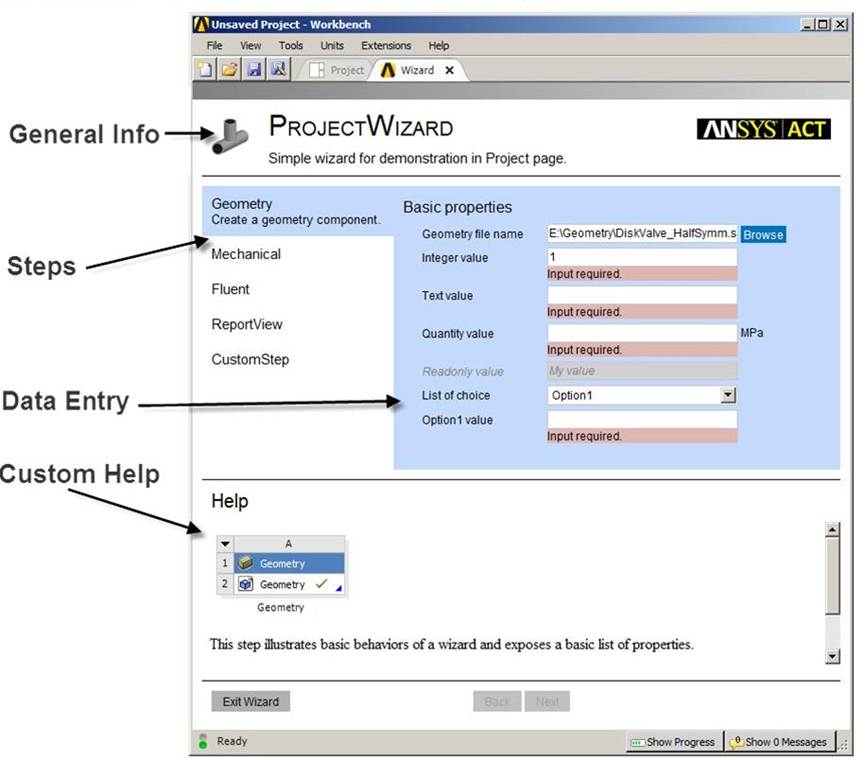

Wizard Interface

• 向导具有其默认布局。它包含不同的组件

• 用户可以指定每个组件的位置/大小并创建自定义布局以满足他们的要求

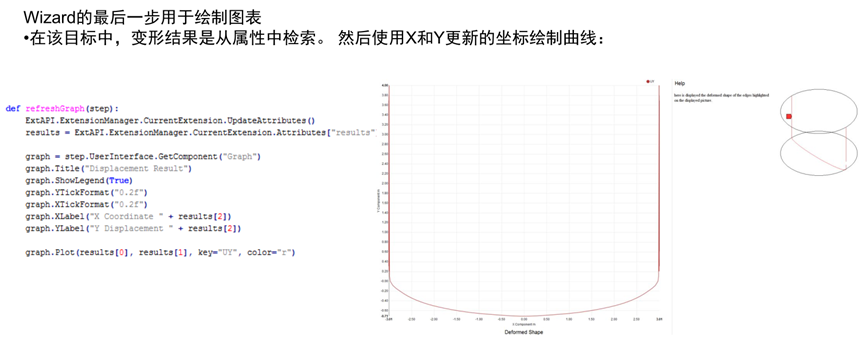

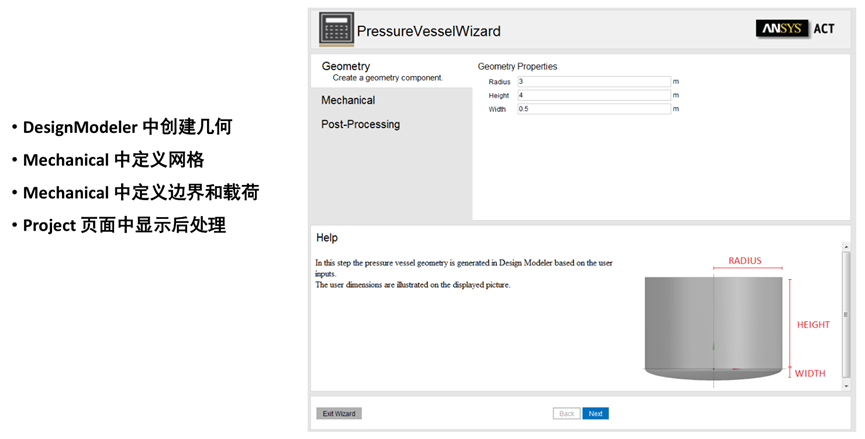

PressureVesselWizard

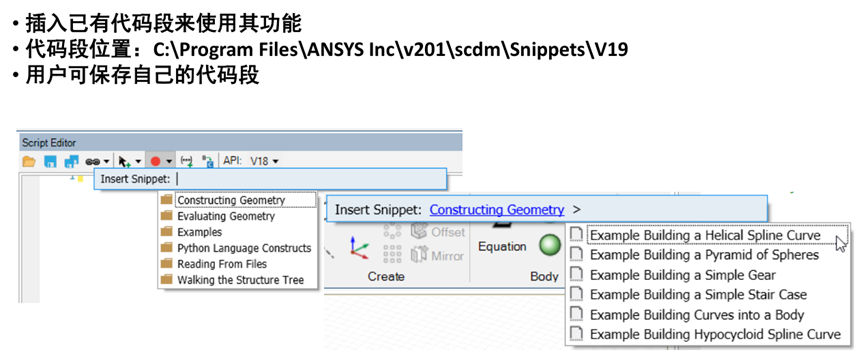

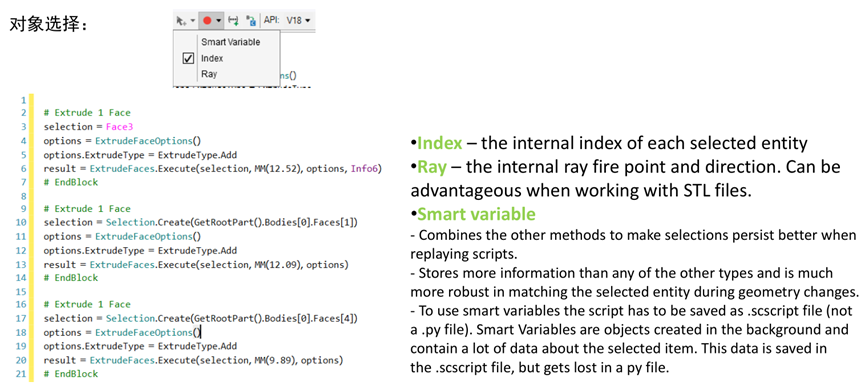

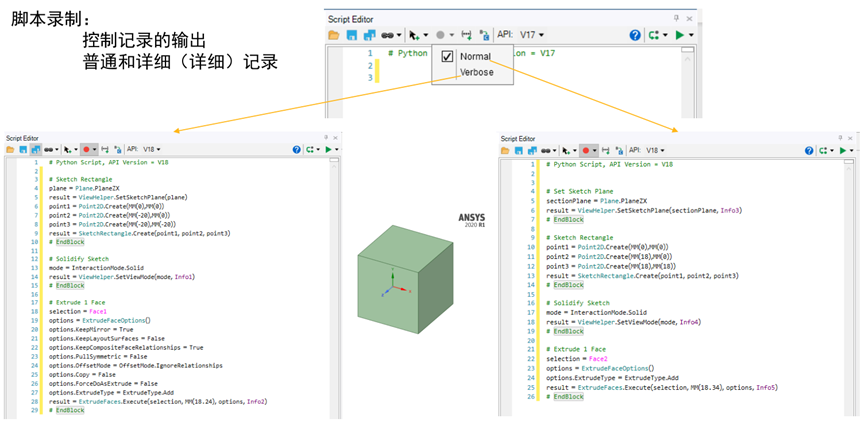

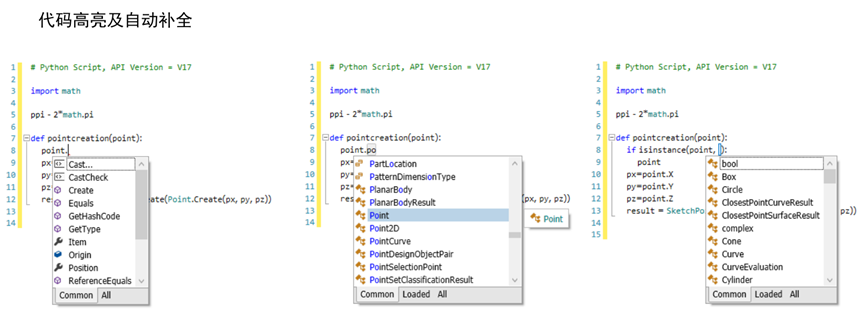

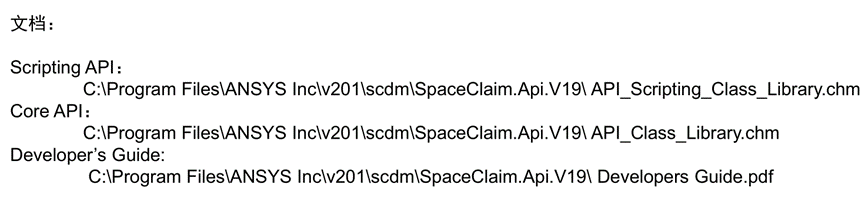

Scripting in SpaceClaim

Why Scripting

•自动化繁琐的手动工作流程

•自动执行重复性任务

•实施最终用户自己的命令

•管理高度参数化的模型

•在新模型中重用设置

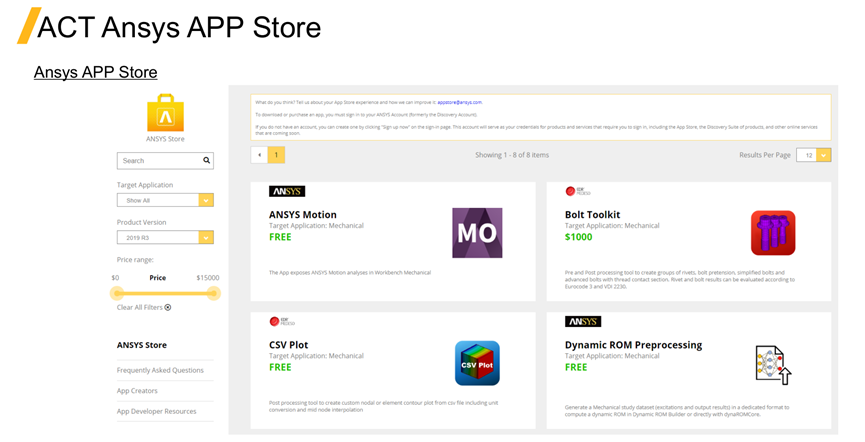

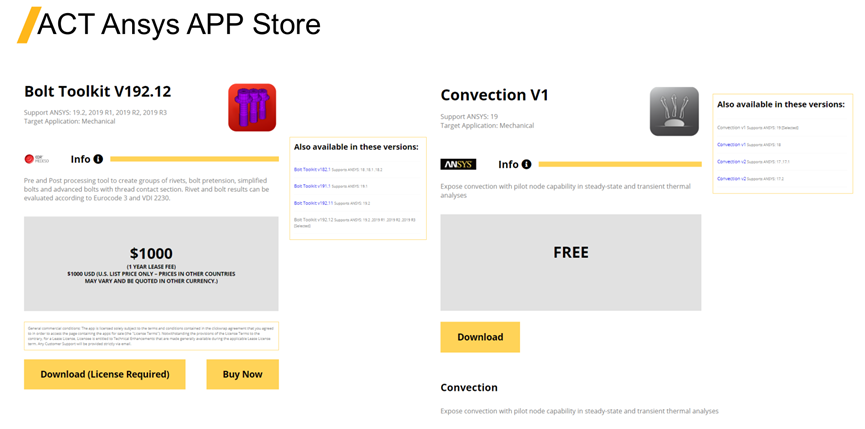

ACT APP Store

---
